Betonrohre - produktarten: druck, frei fließend.

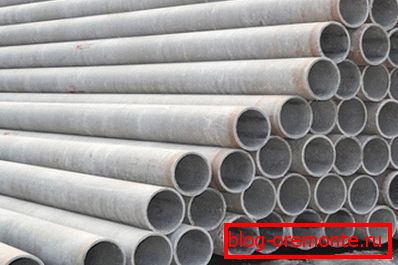

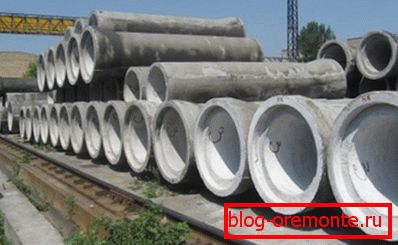

Beton ist von Natur aus ein künstlich erzeugtes Material. Hauptbestandteile sind Zement, Wasser und verschiedene Zusatzstoffe (Sand, Schotter und Füllstoffe). Daraus können verschiedene Elemente und Teile hergestellt werden, die lange Zeit verwendet werden können, darunter auch wiederholt verwendete Betonrohre.

Haupttypen

In unserem Artikel werden wir uns auf solche Strukturen konzentrieren. Sie sind häufig in verschiedenen Teilen des Landes zu finden, wo sie ihren harten Dienst verrichten.

Tipp: Wenn Sie Stahlbetonrohre benötigen, müssen Sie gewöhnlichen Beton im Rahmen des Vibrationspressens verstärken.

Die Industrie bietet zwei Arten solcher Produkte an: Nichtdruck und Druck.

Impotent

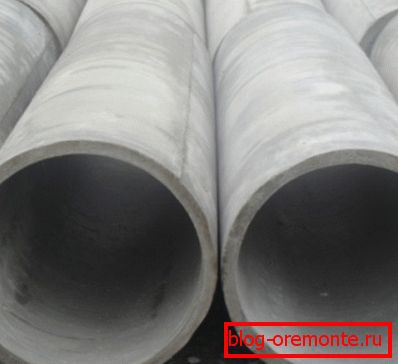

Für Flüssigkeiten, die durch Driften transportiert werden, sind drucklose Rohre glockenförmig oder faltsevig. Solche Produkte bestehen aus schweren Betonmarken, durch die Grundwasser- und Atmosphärenabflüsse fließen können. Dieses Material wird auch zur Herstellung von unter Straßen- und Eisenbahnstraßen verlegten Produkten verwendet, mit denen es die Entfernung von Schmelzwasser ausführt.

Für ihre Herstellung mit Zentrifugations- oder Vibrationsbeton der Klasse B25. Sie haben eine sehr hohe Qualität und Haltbarkeit.

Wenn wir über ihr Design sprechen, können wir die folgenden Haupttypen unterscheiden:

Druckkopf

In solchen Rohren wird die Flüssigkeit unter einem bestimmten Druck transportiert. Meist werden sie in Wasserversorgungsnetzen sowie in Abwasserkanälen eingesetzt. Es ist erwähnenswert, dass solche Betonrohre immer weniger im Bauwesen eingesetzt werden.

Experten bevorzugen jetzt andere Optionen:

• polymer;
• Stahl mit Polymerfutter;
• Gusseisen

Es gibt jedoch auch Wasserdrucknetze des Haupttyps, mit deren Hilfe ganze Städte und sogar große Gebiete (Bezirke, Gebiete) mit Wasser versorgt werden.

Tipp: In solchen Fällen ist es besser, Rohrleitungen aus Stahl (mit Zement-Sand-Auskleidung) oder Stahlbeton zu verwenden.

Ihr Durchmesser kann jedoch sein:

• 500-1100 mm, was als klein gilt;
• bis zu 5500 mm, groß betrachtet.

Отметим напорные трубы серии BTН – цилиндрического типа, оснащенные раструбом и прорезиненным кольцом. Значение внутреннего диаметра колеблется в пределах 100-500 мм, длина (в мм):

• 1000;
• 2000.

Stahlbeton

Herstellungsverfahren

Diese Art von Rohr wird durch die Verstärkung von Beton mit einer Verstärkung erhalten, die einen anstrengenden oder unbelasteten Prozess darstellt:

• Bei der ersten Art wird Beton zusammengedrückt, wonach eine spezielle Bewehrung in Form eines Drahtes darauf gelegt wird.
• Die zweite besteht darin, die Basis mit einem Rahmen aus Verstärkungselement zu "umwickeln".

Der nächste Schritt bei der Herstellung von Stahlbeton ist die Bildung des Produkts, die an folgenden Stellen durchgeführt wird:

• Vibroprokatnom Stanan;
• in beweglichen Formen;
• Kassetten;
• Matrizen.

Dann muss es an Härte gewinnen. Dieser Prozess wird unter normalen Bedingungen (wenn keine besonderen Anforderungen an die Festigkeit des Produkts bestehen) oder mittels eines Autoklaven durchgeführt (wenn das Produkt eine hohe Festigkeit erreichen muss).

Stahlbetonrohre können entweder drucklos oder drucklos sein.

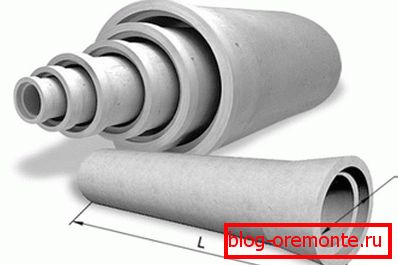

Der Querschnitt von Materialien, die in Niederdrucksystemen verwendet werden, kann sein:

• rund - bezeichnet mit "T";
• ovoidal - "TO";
• elliptisch - "TE".

Die erste Gruppe ist in folgende Untergruppen unterteilt:

• Muffenform, Dichtungsmittel wird zum Abdichten der Verbindungen verwendet, Innendurchmesser von 400 bis 1600 mm, Länge - 5000 mm (T);
• Glocke mit einer Sohle - Innendurchmesser von 1000 bis 2400 mm, Länge - 3000, 4500, 5000 (mm);
• mit abgestufter Innenfläche der Buchse (TS). Als Dichtung verwenden sie einen gummierten Ring. Der Innendurchmesser beträgt 400 bis 1600 mm, die Länge der Produkte beträgt 2500, 3500 und 5000 (mm).
• Stufe mit einer Sohle (TSP), Innendurchmesser von 400 bis 1600 mm, Baulänge - 2500, 3500 und 5000 (mm);
• mit einem Bund an der Stoßfläche (TB), ein Gummiring wird für Dichtungen verwendet, der Innendurchmesser beträgt 400 bis 1600 mm;
• mit einem Kragen und einer Sohle (TBP), Innendurchmesser von 1000 bis 2400 mm, Längen von 3000, 4500 und 5000 mm;
• gefaltete Ausführung (DFT), ausgestattet mit einer Sohle, Dichtungsmittel zum Abdichten der Fugen, Innendurchmesser 1000 bis 2400 mm, Längen 3000, 4500 und 5000 mm

Arten von Produkten

Es gibt drei Arten von Freilaufrohren, die sich nur in der Tiefe der Bodenbefüllung in (m) unterscheiden: 2, 4, 6. Um die Tragfähigkeit zu erhöhen, werden Verstärkungen verwendet, deren Abmessungen sich nicht ändern.

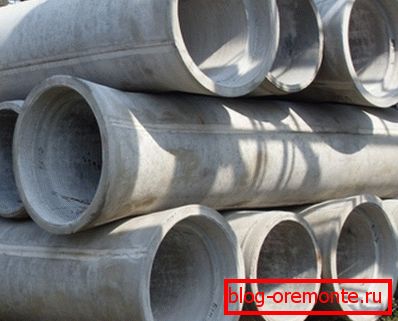

Unter den Druckrohren mit kreisförmigem Querschnitt kann man folgendes herausgreifen:

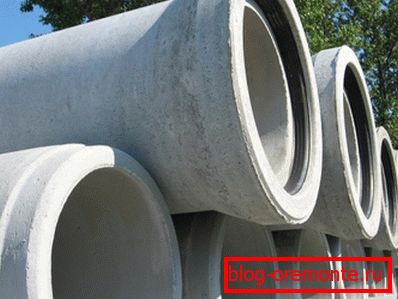

• glockenförmig, zum Abdichten gummierter Ringe werden Innendurchmesser von 300 bis 2400 mm verwendet, Längenvarianten - 2500, 3500, 5000 und 5900 mm;
• TNP - TN mit einem Polymerkern. Innendurchmesser beträgt 400 bis 1200 mm, Option eine Länge - 5000 mm;
• TNS - TN mit Stahlkern. Innendurchmesser von 2500 bis 6000 mm, Längenoptionen - 5000 und 10000 mm.

Darüber hinaus produziert die Industrie Rohre:

• niedriger Druck (nicht mehr als 10 atm);
• Mitteldruck (nicht mehr als 15 atm);
• Hochdruck (bis zu 20 atm).

Vorteile

Wenn wir Stahlbetonprodukte mit gewöhnlichen Rohren vergleichen, haben sie vor den letzten eine Reihe unbestreitbarer Vorteile:

1. Niedriger Preis, der durch ein kostengünstiges Herstellungsverfahren erklärt wird und nicht teuer ist. Daher legen die Fabriken einen kleinen Spielraum für ihre Produkte fest, so dass möglichst viele Verbraucher Stahlbetonkonstruktionen von angemessener Qualität zu akzeptablen Kosten erwerben können.
2. Zuverlässigkeit und Langlebigkeit haben sich bereits im Betrieb bewährt, als Produkte schweren Belastungen standhalten konnten.. Wenn die Herstellungsregeln und Installationsanweisungen nicht verletzt werden, wird das Design für mehr als ein halbes Jahrhundert vor Ort verwendet.
3. Die Vielseitigkeit von Stahlbetonrohren steht ebenfalls außer Frage.. Sie können verwendet werden, um verschiedene Arbeiten auszuführen, die mit der Reparatur oder dem Bau verbunden sind, und Pipelines in verschiedenen Tiefen verlegen.
4. Beständigkeit gegen Produktschäden durch die Kombination von Beton und Stahlbewehrung, die es ihnen erlaubt, sich nicht zu verformen, Korrosions- und Temperaturschwankungen widerstehen. Der Transport von Produkten ist nicht schwierig.
5. Die Installation wird durch Dichtungsringe vereinfacht, wodurch die Arbeitszeitkosten für die Arbeit erheblich reduziert werden und Sie beim Zusammenfügen von Nähten auf den Einsatz anderer Materialien verzichten können.

Nachteile

Der Hauptnachteil kann jedoch als große Masse bezeichnet werden, so dass sie nicht mit eigenen Händen installiert werden. Sie erfordern den Einsatz spezieller Ausrüstungsgegenstände, die mit hohen Transportkosten verbunden sind.

Gut zu wissen

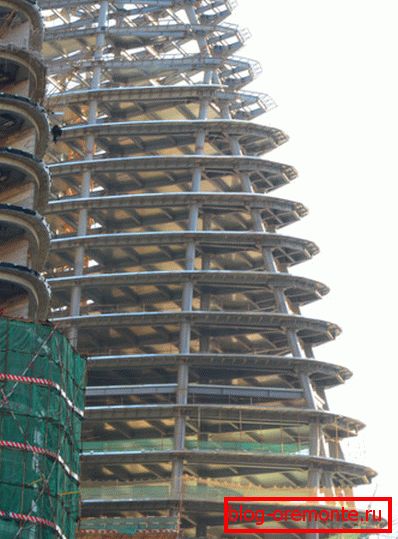

Abschließend möchte ich über eine neue alte Technologie sprechen, die 1932 in der UdSSR entwickelt wurde. Wir sprechen über den Bau von Rahmengebäuden mit Trubobetona. Dadurch können die Kosten und die Geschwindigkeit der Konstruktion von Objekten um das Zweifache reduziert werden.

Der Pionier dieser Methode war Professor Gvozdev. Die Technologie ist jedoch nicht weiter als unsere Gespräche, und jetzt nutzen viele Länder ihre Früchte und bauen mit minimalem Aufwand erfolgreich Hochhäuser.

Fazit

Dieses Material wurde für Rohre aus Beton und Stahlbeton verwendet. Sie haben gelernt, wie sie hergestellt werden, ihre Eigenschaften, Kennzeichnung und Verwendung. Beispielsweise werden Betonrohre mit großem Durchmesser häufig für die Wasserversorgung großer Städte verwendet.

Die Kosten der Produkte ermöglichen es ihnen, in einigen Fällen mit Metall oder Kunststoff zu konkurrieren. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
