Betonwanne für die wasserableitung: typen, normen,

Was sind die Betonschalen für die Wasserableitung? Wir müssen ihre Spezies kennenlernen und herausfinden, wie und nach welchen Maßstäben sie die Produkte machen, die uns interessieren. Außerdem erfahren wir, ob es schwierig ist, eine Betonrinne mit eigenen Händen zu installieren.

Verwendungszweck

Warum brauchen wir Auffang- und Drainageschalen?

• Zur Entfernung von Regen- und Schmelzwasser von der Basis. Abschaum unter dem blinden Bereich und der stärkere Abzug des Hauses dürfte dem Besitzer nicht gefallen.
• Um den Hof zu entwässern. An erster Stelle - auf den mit Pflasterplatten ausgelegten Betonflächen oder Betonen: Wo Wasser zum Boden gelangt, bildet sich schnell ein Bad.
• Zur Entwässerung der Fahrbahn, Parkflächen, offenen Lagerflächen usw.

Merkwürdig: Neben der Entwässerung produziert die Industrie Stahlbetonschalen zum Verlegen von Rohrleitungen für verschiedene Zwecke. Sie werden dort eingesetzt, wo die Rohre aufgrund der Verschiebung des Bodens oder großer Oberflächenbelastungen wahrscheinlich beschädigt werden (ein typisches Beispiel ist die Verlegung einer Heizungsanlage unter der Straße).

http://strong-line.com/sites/default/files/20130819_093511_%D1%82.6+.jpg

Verlegung der Heizungshauptleitung.

Ansichten

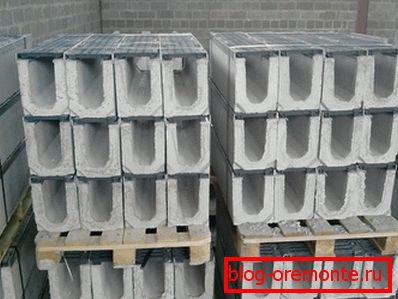

Was sind Rinnenbetonschalen?

Produktion

Die Hauptfunktion der Produkte, über die wir sprechen, ist der Transport von Wasser. Offensichtlich muss der Beton so dicht wie möglich sein, was seine hohe Dichte impliziert. Kältewiderstand ist aus naheliegenden Gründen ebenfalls willkommen.

Tatsächlich verwendet die Produktion nur schwere Betone, die zusätzlich durch Vibrationen verdichtet werden.

Vibrierendes Casting

Das Formular mit dem zukünftigen Tablett nach dem Gießen wird auf die Vibrationsplatte gelegt. Der Vorteil der Methode ist der niedrige Preis der Ausrüstung; Beim Gießen erreicht die Betondichte jedoch nur am Rand der Form ein Maximum. Darüber hinaus dauert der gesamte Produktionszyklus eines einzelnen Produkts bis zu einem Tag, was dieses Verfahren bei großen Produktionsmengen eher unrentabel macht.

Вибропрессование

Vibropress erhöht die Dichte des Betons im gesamten Volumen auf das Maximum, wodurch die Wasserbeständigkeit und Frostbeständigkeit des Produkts erhöht wird. Die Druckdauer beträgt nur zwei Minuten. Außerdem: Das Tablett kann sofort nach der Bearbeitung aus der Form genommen werden, was die Herstellbarkeit des Produktionszyklus zusätzlich erhöht.

Standard

Собственного нормативного документа, регламентирующего производство именно водоотводящих систем, не существует. Однако любой водосборный бетонный лоток должен производиться в соответствии с требованиями ГОСТ 13015 - 2003 «Изделия железобетонные и бетонные для строительства».

Was sind die Anforderungen an dieses Produkt?

Lassen Sie uns die wichtigsten Punkte hervorheben.

• Risse jeglicher Art und Größe sind verboten.

Zur Verdeutlichung: Die Norm erlaubt das Vorhandensein kleiner Risse, die aufgrund der Kompression von Beton bei der Vorspannungsbewehrung auftreten. Tabletts für vorgespannte Produkte gelten jedoch nicht.

• Die Armatur darf nicht nach draußen gehen. Erlaubt nur das Abziehen von Befestigungsverstärkungen; Dies ist jedoch nicht unser Fall - die Bewehrungskörbe der Tabletts werden bei der Installation nicht kombiniert.

• Fett- und Rostflecken sind nicht erlaubt.
• Beton, der bei der Herstellung von Produkten verwendet wird, muss den Anforderungen von GOST 26633 entsprechen.
• Die Trennfestigkeit von Beton muss für Betonklasse B15 und darüber mindestens 50% und für Betonklasse B12.5 und darunter mindestens 70% betragen.

Anhäufen

Als Beispiel für die Installationstechnik geben wir Anweisungen von einem der inländischen Hersteller von Betonprodukten - der Firma Angara Reinforced Concrete Products.

1. Auf dem Boden ist der Plan des Entwässerungssystems sowie die Lage der Schalen und Brunnen angeordnet.

Nuance: Wie bei jedem Schwerkraft-Drainagesystem muss das Drainagesystem vorgespannt sein. Als vernünftiges Minimum gilt eine Steigung von 2 Zentimetern pro Meter. Bei einer geringeren Vorspannung oder bei Abwesenheit wird das Tablett ständig mit Ablagerungen und Überlauf verstopft.

1. Der Graben fällt ab, der Boden ist mit Sand bedeckt. Die Füllung wird durch Stampfen verdichtet oder mit viel Wasser bewässert, um einen maximalen Schrumpf zu erreichen.

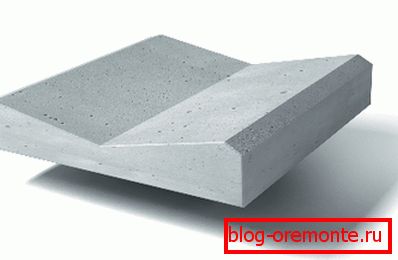

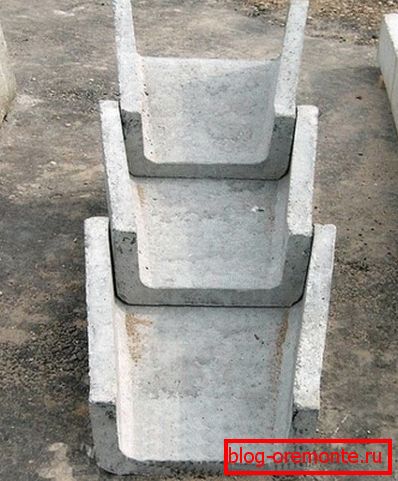

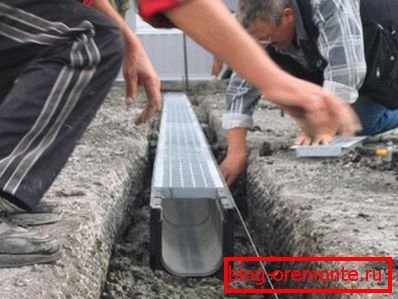

2. Eine Betonunterlage wird über das Bett gelegt.. Tabletts werden durchgehend oder (bei teleskopischen Produkten) mit Auskleidung der Kanten auf nassem Beton eingestellt.

1. Freiraum im Graben wird betoniert. Как и в случае подушки, используется низкомарочный бетон (M100).
2. Fugen werden mit Zementsandmörtel abgedichtet.

Tipp: Wenn Sie der Lösung eine kleine Menge Flüssigglas hinzufügen, wird die Wasserdichtigkeit der Nähte erhöht.

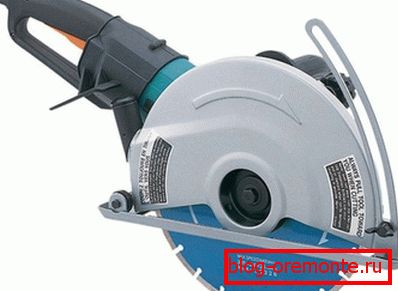

In Turns müssen Tabletts zugeschnitten werden. Diese Arbeit kann mit einer herkömmlichen Mühle mit einem Kreis auf dem Beton ausgeführt werden; Profis arbeiten jedoch lieber mit Diamantwerkzeugen. Durch das Schneiden von Stahlbeton mit Diamantscheiben kann die Bewehrung ohne Werkzeugwechsel passieren. Darüber hinaus hinterlassen das Diamantschneiden und das Diamantbohren von Löchern in Beton perfekt flache Kanten.

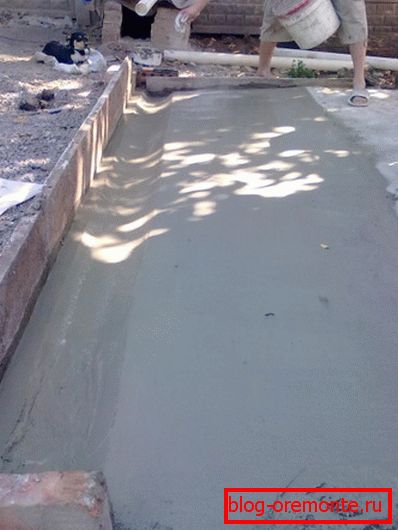

Monolithisches Tablett

Aufgrund der relativ hohen Kosten für hochwertige Stahlbetonprodukte suchen sie häufig nach billigeren Alternativen.

In unserem Fall wäre eine solche Alternative eine monolithische Schale, die an Ort und Stelle gefüllt wird.

1. Wir reißen einen Graben mit einer Breite und Tiefe von etwa 20 cm ab.
2. Füllen Sie den Boden 5 cm lang mit Sand auf und versiegeln Sie die Bettwäsche.
3. Заливаем полутораметровый участок бетоном марки M150 - M200. При самостоятельном приготовлении для дозировки компонентов можно воспользоваться таблицей:

1. Wir fügen ein zwei Meter langes Frischbeton-Abwasserrohr mit einem Durchmesser von 110 mm ein, so dass es ungefähr in der Mitte eingetaucht ist. Wir legen die geforderte Neigung für die Ebene frei, und dann drücken wir das Rohr an mehreren Stellen herunter, um zu verhindern, dass Beton auf die Oberfläche gedrückt wird.
2. Nach dem Abbinden des Betons ziehen wir das Rohr heraus und fahren mit dem nächsten Abschnitt fort.

Fazit

Wir hoffen, dass die Empfehlungen an den Leser von Nutzen sind. Wie üblich enthält das beigefügte Video in diesem Artikel weitere thematische Materialien. Erfolge!
