Das gerät eines brunnens von betonringen: merkmale und

Das Bauen eines Brunnens aus Betonringen mit eigenen Händen ist üblich, da diese Methode als die einfachste und sicherste betrachtet wird. Moderne Betonprodukte ermöglichen es uns, viele Prozesse zu beschleunigen und zu vereinfachen, und der Bau von Brunnen ist keine Ausnahme. Wir erklären Ihnen, wie Sie einen Brunnen aus Betonringen auf Ihrer Baustelle bauen.

Gut aus Stahlbetonringen

Merkmale der Gerätewannen

Bevor wir mit der Konstruktion fortfahren, sollten wir die theoretischen Grundlagen wiederholen. Zunächst betrachten wir das Gerät eines Trinkbrunnens aus Betonringen.

Diese hydraulische Struktur dient zum Sammeln, Speichern und Speichern von Trinkwasser in Grundwasserleitern des Bodens. Um den Aquifer mit Trinkwasser zu erreichen, ist es notwendig, je nach geologischen Gegebenheiten des Gebiets mehrere bis mehrere zehn Meter tief in den Boden einzutauchen.

Mit anderen Worten, wir müssen den Boden bis zu einer beträchtlichen Tiefe ausheben, ein System einrichten, um Wasser aus Verunreinigungen, Ton, Staubpartikeln, Boden und anderen Verunreinigungen zu filtern und ein Reservoir für die Ansammlung und Lagerung gereinigter Flüssigkeit zu bauen. Darüber hinaus ist es erforderlich, die Stabilität der Baugrube sicherzustellen, das heißt, sie vor Erdrutschen und Erdrutschen des Bodens zu sichern.

Schließlich müssen wir unser Reservoir vor Niederschlag, Abwasser, verschiedenen Wasseremissionen aus Industrien, die nicht zum Trinken von Aquiferen geeignet sind, sowie Abwasser aus Abwasser schützen.

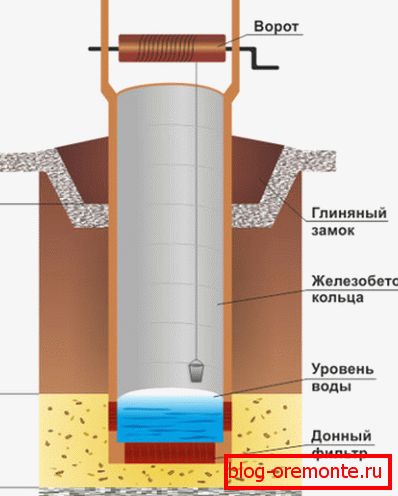

Alle diese Ziele können durch den Aufbau einer relativ einfachen Struktur erreicht werden, die aus drei Hauptteilen besteht:

1. Brunnenkopf. Dies ist der oberirdische obere Teil der Struktur, der dazu dient, das Abheben von Wasser aus der Tiefe zu erleichtern und die Mündung vor dem Eindringen von Sedimenten und Abwasser zu schützen. Es enthält ein Hubtor, ein Dach oder einen Schuppen, einen blinden Bereich, eine Lehmburg und verschiedene Annehmlichkeiten - Bänke, Tische, Fensterläden, Ersatzkübel;
2. Mein Schacht. Dies ist der unterirdische Raum zwischen der Spitze und dem unteren Teil, in dem sich Wasser ansammelt, durch das Wasser angehoben und zum Verbraucher transportiert wird. Es besteht aus einem Gehäuse, das die Mine vor Erdrutschen schützt und nicht zulässt, dass unerwünschte Flüssigkeit in das Trinkwasser eindringt und diese verschmutzt.
3. Wasserempfangsteil. Dies ist das gleiche Reservoir, in dem sich Wasser ansammelt und gespeichert wird sowie Filtration und Sedimentation stattfinden. Es besteht aus dem unteren Teil des Gehäuses und dem Bodenfilter, manchmal hat es einen zusätzlichen Sumpf, um den Bestand zu vergrößern.

Beachten Sie! Alle drei Teile des Designs sind gleichermaßen unverzichtbar, daher sind sie mit besonderer Verantwortung und Sorgfalt gebaut. Die Qualität des Trinkwassers und damit auch Ihre Gesundheit hängt von der geleisteten Arbeit und den verwendeten Materialien ab.

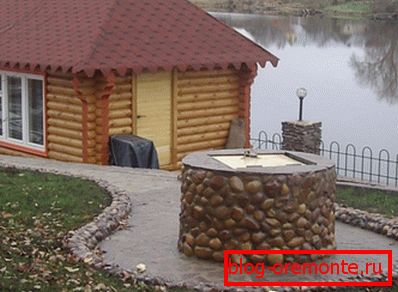

Die Kappe ist normalerweise mit Holz, Stein, Gips und anderen Materialien verziert. Über dem Mund ist ein Vordach in Form eines Hüft-, vierseitigen oder herkömmlichen Dachs auf Gestellen installiert, an denen ein zylindrisches Tor mit einem Griff montiert ist. Eine Lehmburg und ein blinder Bereich zum Ableiten von Regenwasser sind um die Außenwand der Spitze angelegt.

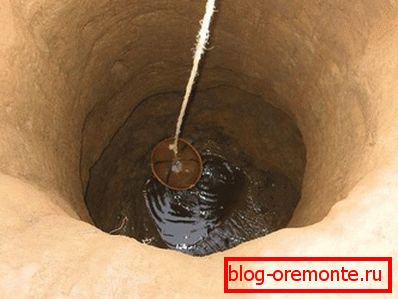

Der Lauf eines Schachtes ist notwendigerweise mit einer als Gehäuse bezeichneten Struktur verstärkt. Hierbei handelt es sich um eine vertikale Konstruktion mit einer zylindrischen oder rechteckigen Form, bei der die Wände des Stammes nicht zusammenfallen oder herunterfallen können und auch unerwünschte Aquifere blockieren. Für den Bau des Gehäuses wurden Blockhäuser, Ziegelsteine, Stein, Vollbeton, Stahlbetonringe für den Brunnen und andere Materialien verwendet.

Der Wasserzulaufteil besteht aus einem oder mehreren unteren Ringen oder dem unteren Teil des Gehäuses, der unter dem maximalen statischen Wasserstand liegt und dazu dient, aus dem Boden kommende Feuchtigkeit aufzunehmen und zu speichern. Stellen Sie sicher, dass ein Filter in Form einer Schicht aus Sand und Kies auf der Unterseite oder in Form von Perforationen in den Wänden der Gehäusestruktur vorhanden ist.

Der Einlassteil besteht aus drei Arten:

1. Das unvollkommene (unvollständige) ist das einfachste Design, bei dem das Gehäuse die undurchlässige darunterliegende Formation nicht erreicht und das Wasser von unten in den Behälter gelangt. Unterscheidet sich in einer geringeren Menge an Wasserreserven, aber für eine Familie mit einer Nebenfarm dieses Volumens gibt es in der Regel genug;
2. Das Perfekte (Komplett) ist eine komplexere Konstruktion, bei der das Gehäuse gegen eine wasserdichte Formation anliegt. Hier wird das Volumen des Speicherteils vergrößert und Wasser strömt durch die Wände der Kolonne, in der für diese Zwecke eine Perforation durchgeführt wird. Die Installation erschwert das Diamantbohren von Löchern in Beton und die Notwendigkeit, in den Grundwasserleiter einzutauchen.
3. Perfekt mit einem Sumpf. Es unterscheidet sich vom vorherigen durch das Vorhandensein einer Vertiefung im wasserdichten Gestein um 1 - 1,5 Meter, um das Volumen des gespeicherten Wassers zu erhöhen. Dies ist die schwierigste Art der Wasseraufnahme des Brunnens, da sie die Entwicklung von festem Gestein und den Durchtritt des Aquifers beinhaltet und bei erhöhter Intensität der Wasseraufnahme und des Verbrauchs verwendet wird.

Beachten Sie! Für den Haushalt und den normalen Haushaltsbedarf einer Familie von 4 bis 5 Personen ist ein Brunnen ohne Sumpf und Depressionen ein eher unvollkommener Brunnen, und außerdem ist diese Art von Struktur einfacher in der Ausführung und besser geeignet, um sie selbst herzustellen.

Auswahl der Materialien

Für den Bau eines Trinkbrunnens müssen hochwertige Materialien für das Gehäuse der Welle ausgewählt werden. Wir brauchen Betonwaren aus dem Wasserbau oder hochwertigen Beton mit hoher Schüttdichte, also Hochleistungsbeton.

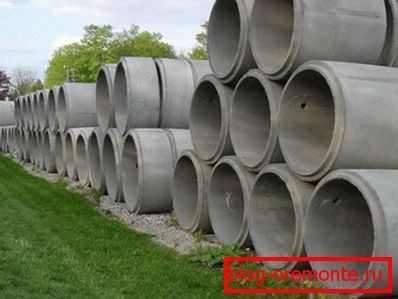

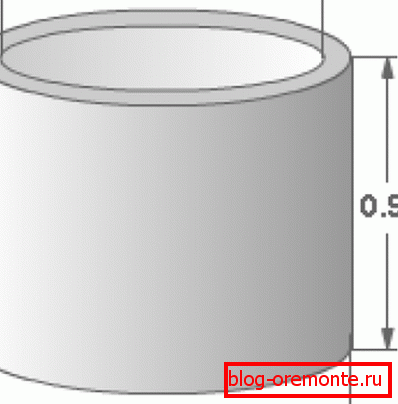

Wandringe nach GOST 8020-90 entsprechen in der Regel diesen Anforderungen. Am bequemsten und akzeptabel in Bezug auf Größe und Gewicht des Produkts mit der Kennzeichnung COP 10-9, wobei die Buchstaben die Abkürzung für das Wort "Wandring" und die Zahlen die Abmessungen des Teils in Dezimeter angeben, wobei die erste Zahl den Innendurchmesser des Rings und Höhe.

Die Wandstärke des COP 10-9 beträgt 160 mm und das Volumen beträgt ungefähr 700 Liter. Die Enden des Produkts können glatt sein und können eine Verriegelung in Form eines Flansches aufweisen. An den Enden befinden sich außerdem Befestigungsringe, für die Sie das Produkt anheben und bewegen können.

Beachten Sie! Der Preis von Ringen mit Schlössern ist etwas höher, es gibt jedoch unterschiedliche Meinungen zu ihren Bedürfnissen und Vorteilen: Einige Experten bezweifeln die Fähigkeit eines solchen Schlosses, der durch das Aufheben oder Verschieben des Bodens entstehenden Mehrtonnenlast standzuhalten.

Es ist auch zu bedenken, dass Schlösser von geringer Qualität die Montage erschweren. Möglicherweise müssen Stahlbeton mit Diamantkreisen und andere Bearbeitungen von nicht konformen Teilen geschnitten werden.

Nun, die Konstruktion

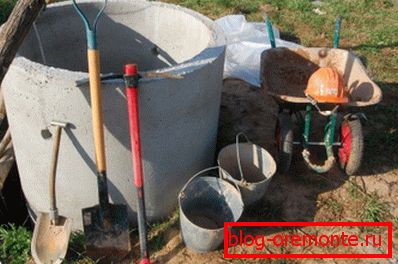

Für diejenigen, die ein Brunnen unabhängig bauen möchten, haben wir eine Schritt-für-Schritt-Anleitung zusammengestellt:

1. An dem ausgewählten Standort graben sie ein rundes Loch mit einer Tiefe von 1,5 m und einem Durchmesser von 1,3 bis 1,5 m. Der Boden der Grube wird nivelliert und vom Boden gereinigt.

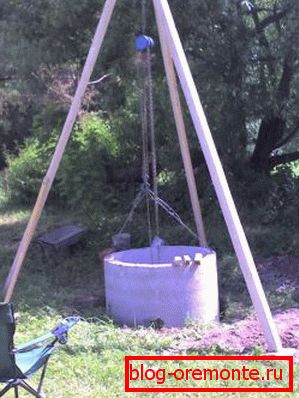

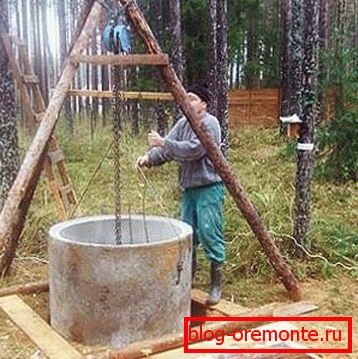

1. Oberhalb der Grube ist ein Stativ mit Hebebühne oder Winde installiert, an dessen Ende Seile mit vier Haken hängen;

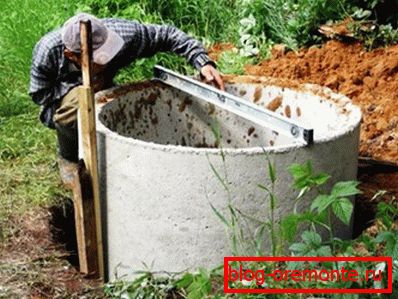

1. Der Ring wird an den Rand der Grube gerollt und durch die Befestigungsringe an den Haken eingehängt, angehoben und nach unten abgesenkt. Es ist ratsam, den Pegel horizontal einzustellen. Der zweite Ring wird sofort darauf aufgesetzt, nachdem das Ende des Zementmörtels verpasst wurde;

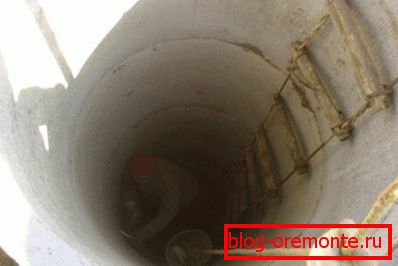

1. Ein Arbeiter steigt nach unten und beginnt, den Boden unter dem unteren Ende des unteren Ringes zu unterminieren und sammelt ihn in einem Eimer. Der Assistent hebt die Eimer an und gießt den Boden aus, gibt das Werkzeug für die Entwicklung des Bodens - Schrott, Spitzhacke, Pickel usw .;

1. Wenn die Ringe unter den Boden gefallen sind, rollen sie das nächste Teil und installieren es auf der Säule;

1. Wenn die Säule abgesenkt wird, so dass das Wasser aktiv zu fließen begann, wird der Schlauch bis zum Boden abgesenkt und das Wasser mit einer Oberflächenpumpe abgepumpt, während der Graben fortgesetzt wird. Es ist notwendig, mindestens einen Meter in den Aquifer einzutauchen - anderthalb;

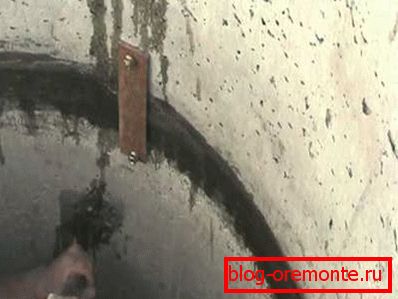

1. Anschließend wird eine Schicht wasserfesten Tons auf die Unterseite gegossen und mit Stampfmasse versehen, und die Fugen werden mit Zementmörtel unter Zusatz von flüssigem Glas oder einem anderen Dichtungsmittel für Betonoberflächen beschichtet. Die Ringe sind mit Stahlklammern oder -platten mit Korrosionsschutzfarbe verbunden.

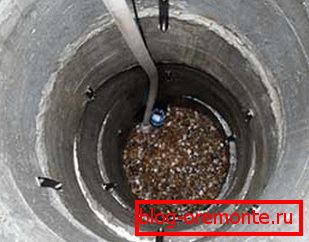

1. Nach dem Aushärten der Nähte wird der Ton ausgegraben und ein Holzschild mit einer Vielzahl von Lücken auf den Boden gelegt, auf die gewaschener Sand und Kies mit einer Schicht von 30 bis 40 cm gegossen werden;

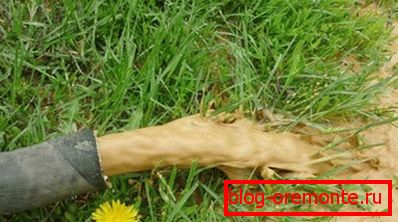

1. Wenn das Wasser auf einen statischen Stand gebracht wird, wird es abgepumpt, bis es klar und sauber ist.

1. Am Ende wird ein Baldachin gebaut, der Kopf ist fertig und ein Hebemechanismus ist aufgebaut. Eine Tonburg wird um den Luftteil gebildet. Der Blindbereich kann nur nach vollständigem Einlaufen des Bodens in 2 - 3 Jahren errichtet werden.

Beachten Sie! Beachten Sie die Sicherheitsvorkehrungen, arbeiten Sie nicht alleine, tragen Sie einen Helm, eine Schutzbrille und Handschuhe und überwachen Sie den Gasstand in der Mine mit einer Kerze oder einem Analysegerät. Bei Arbeiten am Boden der Leiter sollte abgesenkt werden.

Fazit

Für den Bau eines Trinkbrunnens empfiehlt es sich, Betonringe zu verwenden, da diese Technologie die sicherste und einfachste ist. Für ein besseres Verständnis der Technologie lesen Sie das Video in diesem Artikel und lesen Sie die Materialien auf unserer Website.
