Ein gerät zur messung der festigkeit von beton - die

Beton ist eine der häufigsten Konstruktionsarten. Die Haltbarkeit und Zuverlässigkeit des gesamten Objekts insgesamt hängt von seiner Qualität und Festigkeit ab. Es ist nicht überraschend, dass die Bestimmung der Festigkeitseigenschaften eine sehr wichtige Aufgabe ist, wenn ein Objekt erstellt und in Betrieb genommen wird. Zu diesem Zweck werden verschiedene Methoden und Gerätetypen verwendet, die wir im Rahmen dieser Überprüfung berücksichtigen werden.

Grundmethoden zum Testen von Beton

Es ist zu beachten, dass die Ausrüstung dieser Gruppe zum Testen der Festigkeit von Beton und Ziegel verwendet werden kann. Unter Festigkeit wird die Fähigkeit eines Materials verstanden, der Zerstörung unter der Einwirkung von inneren Spannungen und verschiedenen äußeren Faktoren zu widerstehen. Je höher der Widerstand, desto zuverlässiger und dauerhafter ist das Design.

Sie können auf zwei Arten prüfen:

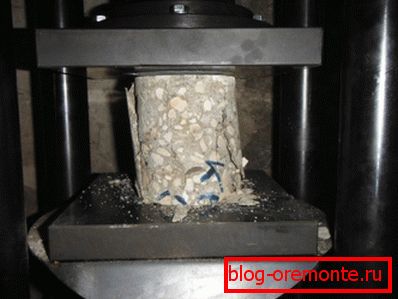

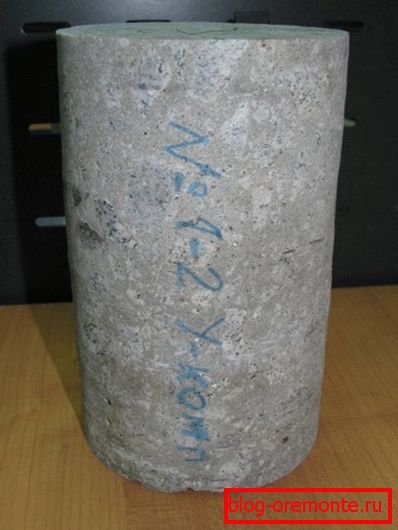

• Zerstörerisch: Das Wesentliche an dieser Methode ist, dass zuvor hergestellte Rohlinge in einer speziellen Presse zerkleinert werden. Dies können Würfel sein, die aus kontrolliertem Beton gegossen werden, oder Hülsen - Bruchstücke mit zylindrischer Form, durch die Diamantbohrungen in Beton gebohrt werden und das Entfernen eines Bruchstücks hilft.

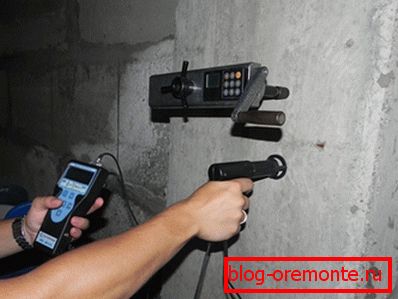

• Die zweite Option ist die Verwendung einer Vorrichtung zur zerstörungsfreien Bestimmung der Festigkeit von Beton.. Solche Geräte messen physikalische Größen, die sich direkt auf die Festigkeit des Betons auswirken, und berechnen diese neu, um die gewünschte Leistung zu erzielen. Je besser die Ausrüstung ist, desto kleiner ist der Fehler und desto höher ist die Genauigkeit der Forschung.

Arten von Geräten

Bei der Durchführung von Messaktivitäten wird am häufigsten eine der beiden Hauptmessgerätetypen verwendet. Wenn Sie mit Ihren eigenen Händen arbeiten, bedeutet dies natürlich genau diese Option, da der Preis für eine Sonderpresse sehr hoch ist und es keinen Sinn macht, diese Option beizubehalten, wenn Sie nicht über ein spezielles Prüflabor verfügen, das Kraftmessdienste und andere Indikatoren bereitstellt.

Bestimmung der mechanischen Festigkeit

Wenn eine zerstörungsfreie Prüfung (NC) mechanisch durchgeführt wird, ist GOST 22690-88 “Concretes. Bestimmung der Festigkeit mit mechanischen Methoden NK. In diesem Dokument werden die Regeln für die Prüfung von sowohl schwerem als auch leichtem Beton mit Endfestigkeitswerten festgelegt, die den Bereich von 5 bis 100 MPa nicht überschreiten.

Diese Gerätegruppe umfasst mehrere grundlegende Gerätetypen, die sich in der Methode zur Bestimmung dieser oder anderer indirekter Merkmale unterscheiden.

Dies können die folgenden Indikatoren sein:

• Energieeinfluss besonders lebhaft.
• Der Wert des Rückstoßes des Stürmers vom gegen die Wand gedrückten Schlagzeuger.
• Die Größe der linken Aufprallspur.
• Indikator für die Kraft, die erforderlich ist, um einen kleinen Bereich an den Rändern der Struktur zu zerstören oder wenn eine feste Ankerbolzen herausgezogen wird.

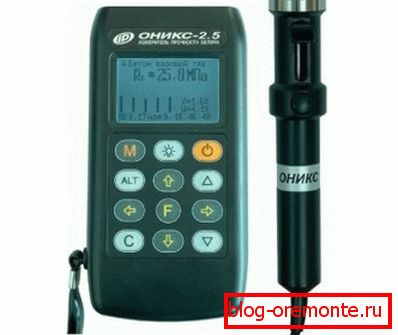

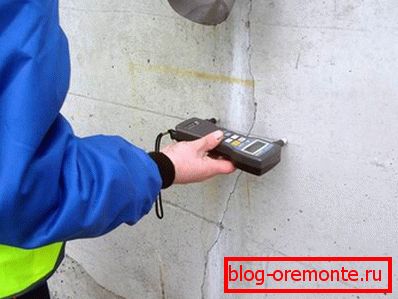

Die Merkmale der Messung mit der einen oder anderen Methode hängen von vielen Faktoren ab. Daher ist die Bedienungsanleitung des Geräts zum Lernen erforderlich. Betrachten Sie die beliebteste Variante des Tests - die Methode des elastischen Rückpralls.

Die Technologie ist wie folgt:

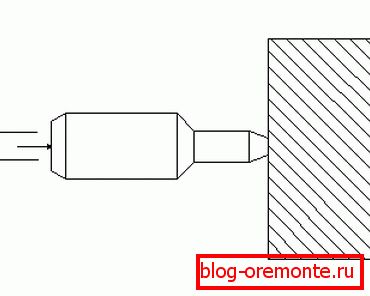

• Die Messeinheit sollte senkrecht zur Oberfläche sein: Je größer der Versatz, desto größer der Messfehler, Sie sollten ihn nicht vergessen.

• Der Test sollte an verschiedenen Stellen der Oberfläche durchgeführt werden. Für korrekte Messungen sollten Sie mindestens 5 Werte haben und das arithmetische Mittel bestimmen.
• Mit Hilfe einer speziellen Formel wird ein Indikator für die Stärke einer bestimmten Struktur berechnet. In der Tat ist alles ziemlich einfach und es ist möglich, den Empfehlungen und Anforderungen der Anleitung folgend, qualitative Messungen auch ohne ordnungsgemäße Übung durchzuführen.

Beachten Sie! Um sicherzustellen, dass die Zahlen korrekt und korrekt sind, sollten Sie nicht vergessen, dass die Mindestdicke der Betonkonstruktion nicht weniger als 100 mm betragen sollte.

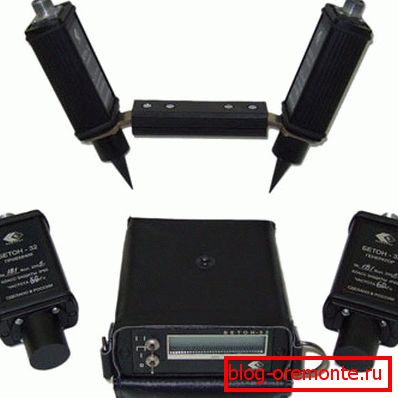

Verwendung der Ultraschallmethode

Bei Verwendung dieser Methode zur Berechnung der Festigkeit eines Betons oder Ziegels werden alle Anforderungen an die Messungen und die Reihenfolge ihrer Leistung durch GOST 17624-87 „Betone. Ultraschallverfahren zur Bestimmung der Festigkeit. Es sei darauf hingewiesen, dass mit dieser Methode nahezu alle Betonsorten gemessen werden können. Dies macht diese Option so vielseitig wie möglich.

Mit Hilfe von Ultraschall kann man sowohl die Indikatoren der fertigen Strukturen als auch das Material messen, das noch keine optimalen Festigkeitsindikatoren erhalten hat. Das heißt, Sie können den Härteprozess des Materials verfolgen.

Merkmale dieser Art der Messung sind wie folgt:

• Die Methode selbst basiert auf der physikalischen Beziehung zwischen dem Wert der Betonstärke und der Ausbreitungsgeschwindigkeit von Schallschwingungen. Diese Beziehung kann in Form einer Formel, eines Diagramms oder einer Tabelle ausgedrückt werden, die von Experten als "Kalibrierungseigenschaft" bezeichnet wird. Dieser Indikator wird für jedes Messobjekt separat ermittelt, bei der Verifizierung wird die Oberfläche oder das Sounding verwendet.
• Entsprechend den Ergebnissen der Verifizierung und der Auswahl der Kalibrierungsmerkmale werden die Haupttestaktivitäten ausgeführt und sollten auf dieselbe Weise wie die Verifizierungsaktivitäten durchgeführt werden.
• Anhand der erhaltenen Indikatoren wird die tatsächliche Stärke eines bestimmten Abschnitts der Betonkonstruktion bestimmt.

Beachten Sie! Je genauer die Kalibrierungscharakteristik bestimmt wird, desto höher ist die Genauigkeit der Endergebnisse.

Die Prüfung kann in einer Vielzahl von Fällen erforderlich sein: von der Bestimmung der Zuverlässigkeit einer Struktur bis zur Berechnung der Härtungsdynamik eines Betonmaterials. Wenn Stahlbeton mit Diamantkreisen geschnitten werden soll, ist es auch ratsam, die Festigkeit zu messen und den für den Beton optimalen Radtyp auszuwählen.

Fazit

In manchen Fällen hängt die Genauigkeit der Messungen stark davon ab, insbesondere bei Reparaturarbeiten und Maßnahmen zur Stärkung der Struktur. Nur korrekte Daten garantieren, dass die notwendige Option für die weiteren Aktionen ausgewählt wird. Das Video in diesem Artikel hilft Ihnen, einige der Funktionen der Verwendung von Messgeräten zu verstehen.
