Einbau von stahlbetonkonstruktionen: behördliche unterlagen

Gegenstand dieses Artikels sind tragende und umschließende Strukturen aus Stahlbeton. Wir müssen uns mit ihren Klassifizierungen befassen und uns mit den Anforderungen für die Installation vertraut machen, wie in den aktuellen behördlichen Dokumenten beschrieben.

Klassifizierung

Welche Arten von Stahlbetonkonstruktionen werden im Bauwesen verwendet?

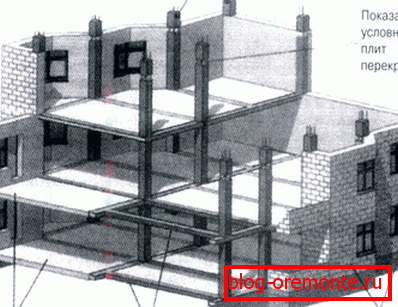

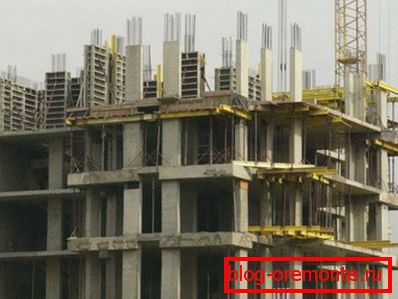

• Monolithisch. Das offensichtlichste Beispiel sind moderne monolithische Apartmentgebäude. Der Tragrahmen des Gebäudes wird vor Ort in einer abnehmbaren Schalung gegossen; Nach einer Reihe von Festigkeiten durch Beton werden Wände und Trennwände aus leicht porösen Materialien errichtet.
• Vorgefertigt. Ein Beispiel für dieses Design ist ein Plattenhaus: Es besteht aus vorgefertigten Elementen. Die Montage von Betonfertigteilen ist in der Regel auf die Vereinheitlichung der Verstärkungselemente des Rahmens durch Schweißen und Betonieren reduziert.

Nützlich: Diese Technologie ermöglicht unter anderem die Verwendung von Strukturelementen mit vorgespannter Bewehrung. Die durch hohe Ströme erwärmten Verstärkungsstäbe dehnen sich aus und erhöhen dadurch die Festigkeit des Produkts zum Biegen. Das Herstellungsverfahren für Stahlbeton mit Verstärkungsspannung impliziert industrielle Bedingungen.

• Vorgefertigt - monolithisch. Diese Art der Konstruktion umfasst beispielsweise die Überlappung von Platten, die auf monolithischen Trägern liegen.

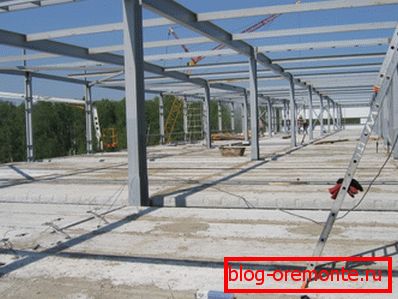

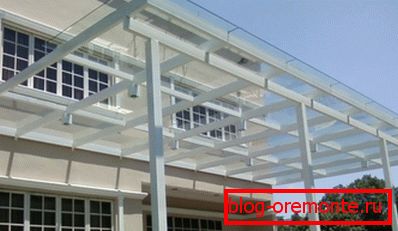

Darüber hinaus kann der Bau von Gebäuden und Industrieanlagen in einer einzigen Struktur unterschiedliche Elemente kombinieren. Die gemeinsame Montage von Stahlbeton- und Stahlkonstruktionen wird zum Beispiel beim Erstellen offener Lagerhäuser neben einem Gebäude verwendet: Balken oder Traversen eines Baldachins werden zu eingebetteten Teilen aus Beton gekocht oder an einem Monolith verankert.

Regulierungsdokumente

Welche Dokumente regeln den Einbau von Produkten aus Stahlbeton?

Wir müssen uns hauptsächlich mit dem Inhalt des letzten Dokuments vertraut machen: Es enthält die umfassendsten Informationen zur Installationsarbeit.

SNiP 3.03.01-87

Das Dokument umfasst die folgende Liste von Arbeiten:

• Bau von monolithischen Beton- und Stahlbetonwänden, Balken, Säulen, Böden und anderen tragenden und umschließenden Konstruktionen.

• Einbau von Stahlbeton und vorgefertigten Metallkonstruktionen auf einer Baustelle.
• Schweißen von Montagefugen von Metallkonstruktionen, Schweißen von Verstärkungsfugen von Stahlbetonerzeugnissen und darin eingebetteten Teilen.
• Bau von Stein-, Keramik-, Silikat- und Betonsteinen.

Die Arbeit beginnt mit der Vorbereitung der PPR (Projektarbeit). Das Projekt sollte unter anderem eine Angabe der Reihenfolge der Hauptvorgänge enthalten, wobei die Sicherheit und Herstellbarkeit der Konstruktion berücksichtigt werden.

Alle verwendeten Materialien müssen den geltenden Normen und / oder Spezifikationen entsprechen.

Untersuchen wir die grundlegenden Anforderungen von SNiP.

Lagerung und Umzug

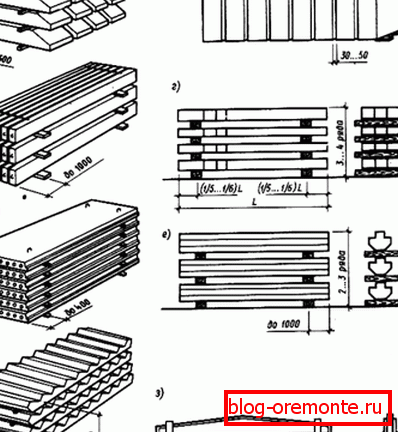

Bei der Lagerung der Strukturelemente sollten Dichtungen mit rechteckigem Querschnitt mit einer Dicke von mindestens 30 Millimeter verwendet werden. Bei einer gestapelten Lagerung müssen die Dichtungen auf derselben vertikalen Linie liegen.

Bewehrungsauslöser sind vor Beschädigungen geschützt. Schutz erfordert und Oberfläche, ausgestattet mit einer Rechnung, um eine bessere Haftung auf Beton sicherzustellen.

Die Lagerung erfolgt unter Berücksichtigung der Installationsreihenfolge. Gleichzeitig muss die Werkskennzeichnung sichtbar bleiben.

Befestigungselemente aus Metall (Bolzen, Muttern usw.) werden ausschließlich in geschlossenen Räumen gelagert. Sie müssen nach Größe, Festigkeitsklasse und bei hochfesten Produkten nach Chargen sortiert werden.

Es ist verboten, Produkte mit Fasern zu transportieren. Für die Bewegung oder die Übergabe an den Arbeitsort wird das Hebezeug verwendet. Das Einhängen erfolgt für die Montage von Scharnieren oder an den in den Arbeitszeichnungen angegebenen Stellen.

Geben Sie Folgendes an: ENiR für Installations- und Bauarbeiten (ein Dokument mit einheitlichen Standards und Tarifen) basiert auf der Bewegung von Gütern mit einem Gewicht von bis zu 50 kg und einer Entfernung von bis zu 30 Metern mit eigenen Händen ohne Verwendung von Ladegeräten.

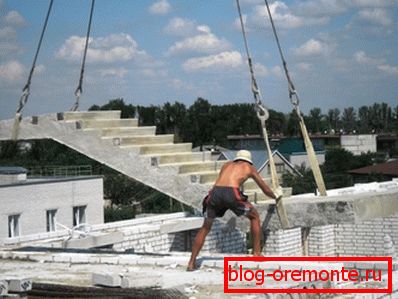

Die Schlingemethode sollte eine Verschiebung der Schlinge und eine Beschädigung der Bewehrung ausschließen. Das Aufhängen von Produkten für die Ausgabe von Ventilen ist verboten. Die Position des Elements beim Anheben sollte so nah wie möglich an der konstruktiven Position sein (dh die Wandplatte wird beispielsweise senkrecht zur Arbeitsstelle geführt und die Bodenplatte ist horizontal).

Elemente steigen ohne zu ruckeln und zu schwingen; Die gewünschte raumausrichtung wird durch die Verwendung von Streben erreicht (eine für vertikal ausgerichtete Elemente und mindestens zwei für horizontale Teile der Struktur).

Der Anstieg erfolgt in zwei Schritten:

1. Das Produkt steigt auf 20 bis 30 cm, um die Qualität des Anschlagmittels zu überprüfen.
2. Nach der Überprüfung wird ein weiterer Anstieg durchgeführt.

Bei der Befestigungsmethode sollte die Verschiebung in jeder Phase der Installation ausgeschlossen werden. Bis zur zuverlässigen Fixierung (dauerhaft oder temporär) kann das Produkt nicht als Unterstützung für andere Strukturelemente verwendet werden.

Konkrete Arbeit

Laut SNiP sollten für sie Gemische verwendet werden, die gemäß den folgenden Anforderungen hergestellt wurden:

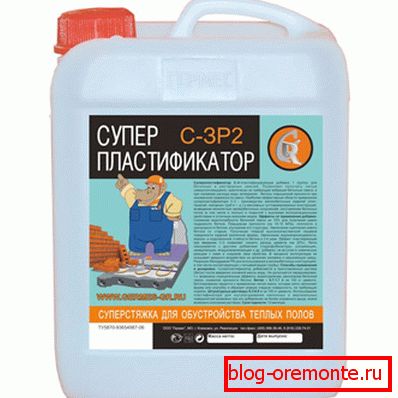

Dosierung von Betonbauteilen nach Gewicht. Zum Mischen können nur modifizierende Zusätze zugegeben werden (Weichmacher, Frostschutzmittel usw.).

Das Verhältnis der Komponenten wird für jede Zement- und Aggregatcharge getrennt bestimmt, wobei die Proben auf Mobilität und Festigkeit geprüft werden müssen.

Es ist verboten, die Mobilität von Beton durch Einbringen von Wasser zu erhöhen.

Vor dem Betonieren sollten die Oberflächen der Arbeitsfugen von Schmutz, Staub, Schmutz, Fettflecken, Zementfilm, Schnee und Eis gereinigt werden. Unmittelbar vor dem Verlegen wird die Betonoberfläche mit Wasser gewaschen und mit einem Luftstrom getrocknet. Die Anweisung ist mit einer Abnahme der Haftung von Zement auf der Unterlage verbunden, wenn die Oberfläche kontaminiert ist.

Beton wird horizontal mit der gleichen Dicke verlegt.

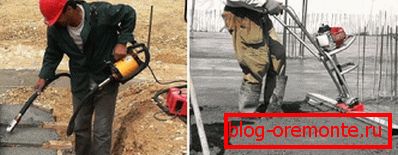

Beim Vibrationsverpacken sollte der Vibrator nicht auf Verstärkungen, eingebettete Teile oder Schalungen angewiesen sein. Der tiefe Vibrator sollte 5-10 cm in die zuvor liegende Schicht eintauchen und sich in Schritten von nicht mehr als eineinhalb Aktionsradien bewegen. Oberfläche bewegt sich mit einem 10 Zentimeter überlappenden Vibrationsbereich.

Das Verlegen der nächsten Betonschicht ist entweder vor dem Abbinden der vorherigen Schicht oder nach dem Erzielen einer Festigkeit von mindestens 1,5 MPa zulässig. Die gleiche Festigkeit ist erforderlich, damit Sie auf den Beton gehen oder Schalungen für den darüberliegenden Teil der Struktur installieren können.

Betonverarbeitung

Es kann das Schneiden von Kompensatoren, Öffnungen und technologischen Löchern umfassen.

Was empfiehlt das Dokument?

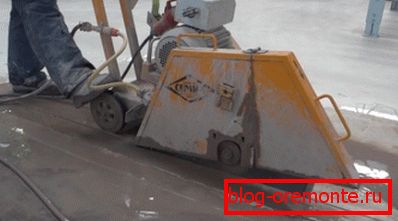

• SNiP bietet für alle Arbeiten Diamantwerkzeuge an. Das ist ganz natürlich: Trotz des hohen Preises ist das Schneiden von Stahlbeton mit Diamantkreisen günstiger als bei herkömmlichen Schleifmitteln. Der Grund ist ein großer Unterschied in den Verschleißraten.

Es ist nützlich: Darüber hinaus macht das Diamantbohren von Löchern in Beton im Gegensatz zu Bohrlöchern und Kronen die Ränder der Löcher vollkommen flach.

• Das Werkzeug wird mit Wasser unter Zusatz von Tensiden gekühlt, die den Energieverlust reduzieren, um Reibung zu überwinden.
• Die Festigkeit von Beton zum Zeitpunkt der Verarbeitung sollte mindestens 50% der Bemessung betragen.

Verstärkung

Geschweißte Bewehrungsverbindungen werden unter Verwendung von geglühtem Strickdraht hergestellt. Crimp-Muffen und Schraubkupplungen sind für Stoßverbindungen zulässig.

Vorzugsweise die Verwendung von Großblock-Verstärkungsprodukten oder vorgefertigten Netzen.

Bei der Montage der Bewehrung muss die Dicke der Betonschutzschicht gehalten werden, um den Kontakt der Bewehrung mit atmosphärischer Luft und Wasser zu verhindern.

Vorgefertigt конструкции

Wie regelt das Dokument den Einbau von Beton- und Stahlbetonkonstruktionen in Fertigteilbauweise?

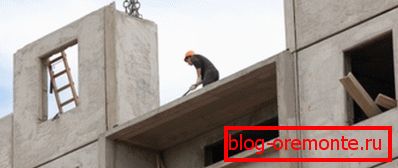

• Im Allgemeinen wird die nächste Schicht der mehrstufigen Struktur nicht nur nach dem Schweißen der Bewehrungskörbe errichtet, sondern auch nachdem die Nähte monolithisiert wurden und der Beton in PPR-Festigkeit festgelegt wurde. Ausnahmen werden im Entwurf ausdrücklich erwähnt.

• Um das Strukturelement während der Montage zu fixieren, können temporäre Montageverbindungen verwendet werden. Ihre Anzahl, Art und Reihenfolge des Antrags ist in der BPR erneut festgelegt.
• Zum Betonieren von Nähten ist es nicht gestattet, den mit dem Abbinden begonnenen Mörtel zu verwenden. Die Verletzung dieser Regel führt zu einer katastrophalen Abnahme der Druckfestigkeit der Montagenaht.
• Traversen, Stützbinder, Ringplatten und Dachbalken werden trocken und ohne Lösung auf die Stützflächen der Säulen aufgelegt. Bodenplatten sind auf dem Mörtel gestapelt; Die Schichtdicke sollte 20 mm nicht überschreiten. Die Oberflächen benachbarter Platten sind an der Seite der Decke ausgerichtet.
• Beim Einbau von Lüftungsblöcken muss das Befüllen der horizontalen Nähte mit der Lösung kontrolliert werden. Abstände sollten nicht bleiben.

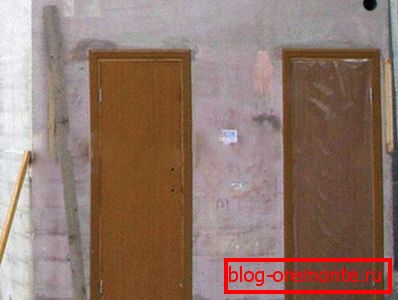

• Sanitärkabinen werden auf Dichtungen mit der Kombination der vertikalen Achse der Steigrohre freigelegt. Löcher für Steigleitungen werden nach dem Crimpen von Heiß- und Kaltwassersystemen verschlossen.

• Zum Verkleben von Nähten von Betonfertigteilen wird Beton für schnell aushärtenden Portlandzement (M400-Qualität und darüber) verwendet. Die Verwendung von Härtungsbeschleunigern ist erlaubt und sogar empfohlen. Die maximale Korngröße des Gesteins in Beton sollte 1/3 des Mindestquerschnitts der Verbindung und 3/4 des Mindestabstands zwischen den Bewehrungselementen nicht überschreiten.
• Zum Zeitpunkt der Entfernung der Schalung muss der Beton die im Projekt angegebene Mindestfestigkeit erreichen.

Hinweis: Wenn keine spezifischen Anweisungen vorliegen, wird das Abstreifen nach Erreichen von 50% der Nennfestigkeit durchgeführt.

• Bei der Montage geschweißter Stahlbauteile ist deren Einwirkung bei niedrigen Temperaturen verboten. Genauer gesagt beträgt die untere Temperaturgrenze für Stähle mit einer Streckgrenze von 390 MPa und weniger –25 ° C und für Stähle mit einer Streckgrenze von mehr als 390 MPa 0 Grad.

Fazit

Wir hoffen, dass die dem Leser angebotenen Informationen nützlich sind. Das Video in diesem Artikel enthält wie üblich weitere Materialien zu dem behandelten Thema. Erfolge beim Bau!
