Markierung von beton und produkten daraus: wir lernen,

18-06-2018

Aufbau

Das Entschlüsseln der Markierung von Beton sowie der darauf basierenden Produkte ist für diejenigen, die einen unabhängigen Bau planen, sehr wichtig. Alle Feinheiten der Nomenklatur zu verstehen, ist zumindest deshalb so, weil wir bei der Auswahl geeigneter Materialien Zeit sparen und das Risiko des Kaufens reduzieren, was wir nicht brauchen.

In unserem Artikel werden wir Informationen zur gebräuchlichsten Schreibweise sowie eine Reihe von Tipps zur Verwendung bestimmter Materialien geben.

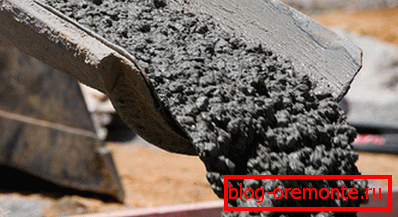

Für unterschiedliche Aufgaben sind unterschiedliche Aufgaben erforderlich.

Beton und seine Arten

Materialqualität

Beton selbst, das zur Lösung einer Vielzahl von Konstruktionsproblemen verwendet wird, zeichnet sich durch zwei Indikatoren aus - Marke oder Klasse. Beide Indikatoren sind voneinander abhängig und können daher parallel verwendet werden. Um in einer Vielzahl von Materialien navigieren zu können, sollten Sie die Grundprinzipien studieren, auf denen die Abstufung basiert.

Je höher die Marke, desto stärker ist das Endprodukt

Die Marke ist ein Indikator, der dem Durchschnittswert der Betondruckfestigkeit in kgf / cm entspricht².

Beachten Sie! Die Marke wird für ein Material berechnet, das 28 Tage unter optimalen Bedingungen ausgehärtet ist.

Бетоны разных марок по ГОСТу обозначаются индексами от М50 до M1000. Примеры использование наиболее распространенных типов мы приводим в таблице ниже:

Material	Funktionen der Verwendung
M100	Es wird in der Gründungsarbeit als Fundament verwendet: Es wird auf Schmutzsubstrate für deren Nivellierung und Vorbereitung für das Verlegen der Grundschicht gegossen.
M200	Eine der am häufigsten verwendeten Marken. Es wird zum Füllen von Fußböden und Estrichen, zur Bildung von Fundamenten, Pflasterungen, Verlegungsgleisen usw. Auch auf der Basis dieses Materials sind gegossene Produkte wie leicht belastete Treppen, Stürze, Streben.
M250	Unterscheidet sich in größerer Haltbarkeit als die Vorgängerversion. Es wird zur Bildung von Kapitalfundamenten des monolithischen Typs sowie zur Herstellung von Bodenplatten verwendet, die eine geringe Betriebslast aufweisen.
M350	Bei der Herstellung von Stahlbetonerzeugnissen wird die Verwendung dieser speziellen Marke empfohlen. M350-Betonplatten sind gegossen, Stürze, Balken, Pfähle, Pflasterelemente usw.
M400 und M450	Dieses Material zeichnet sich durch höchste Festigkeit aus. Es ist am Bau von hydraulischen Konstruktionen, Stützen, Säulen und anderen Konstruktionen beteiligt, die erhöhte Belastungen erfahren.
M500 (manchmal M550)	Die haltbarste Verbindung der Massenfertigung. Der Hauptzweck ist die Konstruktion von Stützen und Wänden mit erhöhten Anforderungen an die Zuverlässigkeit. Nach der Verfestigung ist es praktisch unmöglich, wenn nötig nur das Schneiden von Stahlbeton mit Diamantkreisen zu verarbeiten.

Wie Sie sehen können, ist eine Vielzahl von Materialien sehr groß. Es sollte auch beachtet werden, dass Beton in strikter Übereinstimmung mit der Aufgabe gewählt werden sollte, da der Preis verschiedener Marken sich erheblich unterscheidet.

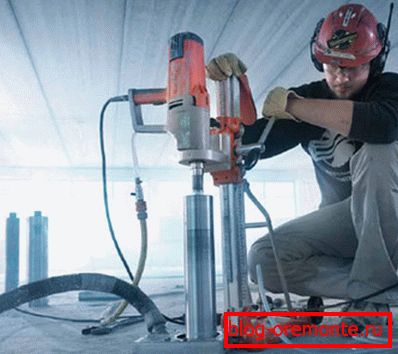

Diamantbohrlöcher in Beton - der einzige Ausweg für hochwertige Untergründe

Materialklasse

Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).

Klasse ist ein Merkmal der Festigkeit des Materials, das mit einer Wahrscheinlichkeit von mindestens 95% bereitgestellt wird. Beispielsweise muss das mit dem B20-Index bezeichnete Material einer Belastung von 20 MPa standhalten.

Wie oben erwähnt, sind Marke und Klasse miteinander verbunden.

Wenn Sie einen Indikator mit eigenen Händen auf einen anderen übertragen möchten, sollten Sie die Formel verwenden:

B = (M * 0,79) / 10, wobei:

B - Materialklasse.
M - Marke von Beton.

Für mehr Bequemlichkeit wurde eine Tabelle entwickelt, die die Übereinstimmung der Zementklasse und der nächstgelegenen Sorte anzeigt. Ein Fragment dieser Tabelle mit den am häufigsten verwendeten Arten ist unten angegeben.

Stahlbetonerzeugnisse und ihre Nomenklatur

Neben Beton selbst werden auch Produkte auf dieser Basis gekennzeichnet.

Für ihre Bezeichnung werden meistens alphanumerische Indizes verwendet:

Eine Kombination aus zwei oder drei Buchstaben zeigt den Produkttyp und seine Konfiguration an.
Die Abbildungen zeigen die linearen Abmessungen des Objekts: Länge, Breite (manchmal Schnitt) und Höhe. Die am häufigsten verwendeten Werte sind Dezimeter. Dies ist beispielsweise die Markierung von Stahlbetonpfählen.

Plattenplatten sind etwas anders. Neben den linearen Abmessungen geben sie die berechnete Belastung des Produkts in Tonnen an.
Auch die Kennzeichnung von Stahlbetonstürzen weist einige Unterschiede auf. Neben den linearen Abmessungen gibt die Markierung auch die zulässige Belastung des Teils an. Bevor den Buchstaben ein digitaler Index gegeben wird, der den Querschnittstyp angibt.

Beachten Sie! Wenn ein Kran zum Transport der Brücken verwendet wird, ist es sehr wichtig, dass sich auf jedem Produkt Schlaufen befinden. Dies wird durch den Buchstabenindex "P" belegt, der nach den numerischen Bezeichnungen steht.

Die wichtigsten Produkttypen, ihre Indizes und Eigenschaften sind in der nachstehenden Tabelle aufgeführt:

Produktgruppe	Hauptsorten und deren Kennzeichnung

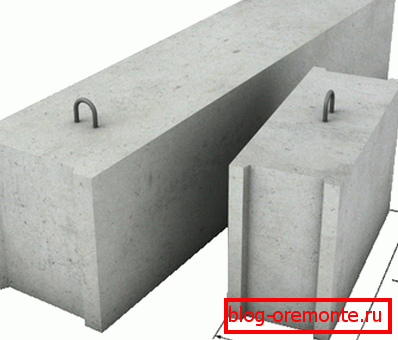

Grundsteine	· Solide - FBS. · Mit Ausschnitt für Steckbrücken oder Kommunikation - FBV. · Mit Lücken am unteren Rand - FWP.
Pfähle	· Quadratisch fest - C. · Quadratisch hohl - SP. · Runde - SK. · Stapelschale - MIT.
Bodenplatten	· Um Tunnel und Kanäle zu überlappen - PT · Flat - TAP. · Gewinde - PPP. · Leichtgewicht - PBO.
Straßenplatten	· Standard - PDP · Gespannt - PDN. · Gewellt - PDG. · Flugplatz mit Oberflächenwellen - PAG. · Für unbefestigte Straßen - 1P. · Für temporäre Gehwege - 2P.
Jumper	· Fassade - PF. · L-förmige Balken - PG. · Quadrat - PB. · Platten - PP.

Natürlich werden hier nur Informationen zu den am häufigsten verwendeten Produkten und ihren Haupttypen gegeben. Die Nomenklatur der Stahlbetonkonstruktionen ist sehr umfangreich. Daher sollten Sie vor Beginn der Arbeiten das gesamte verfügbare Spektrum sorgfältig prüfen.

Foto von Vierkantpfählen (in diesem Fall C50.30-6).

Fazit

Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).

Sie sollten daher alle Daten sorgfältig prüfen und das Video in diesem Artikel ansehen.
