Selbst gemachter betonmischer - ist das möglich?

Jeder Bauunternehmer kann sagen, dass die manuelle Herstellung der Lösung in beliebiger Kapazität mit einer Schaufel oder einem Zerhacker äußerst schwierig ist, insbesondere wenn dies sehr dringend erforderlich ist. Daher kann der mit seinen eigenen Händen zusammengebaute Betonmischer eine Alternative zu Handarbeit und Werksmontage darstellen. Natürlich sollte sich der Mechanismus der Handwerksproduktion günstig im Wert unterscheiden, ansonsten gibt es keinen Sinn - es ist einfacher, sie zu mieten oder in einem Geschäft zu kaufen.

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Mach es selbst

Was wir brauchen

• Um einen Betonmischer mit eigenen Händen herzustellen, benötigen wir zunächst einen Tank. Dazu wird, soweit möglich, ein alter Metallzylinder passen, sofern er nicht rostet.. Selbst wenn mechanische Beschädigungen vorhanden sind, müssen sie repariert werden, indem ein Blechpflaster dort angeschweißt wird oder diese Stelle für die Lade- und Entladeöffnung verwendet wird. Der frühe Inhalt eines solchen Tanks spielt keine Rolle, da der Geruch in diesem Fall kein Hindernis ist, zumal er in mehreren Chargen verschwindet.
• Sie benötigen auch ein Metallrohr mit einem Durchmesser von etwa 40 bis 50 mm sowie Flansche, aber hier ist es etwas komplizierter. Obwohl der Preis im Laden nicht sehr hoch ist, ist es besser, solche Teile zu Hause zu suchen - es ist sehr wahrscheinlich, dass sie unter den alten Autoteilen zu finden sind, und Sie müssen sie nur auf die gewünschte Größe anpassen. Darüber hinaus benötigen Sie glatte Beschläge für den Torabschnitt von 14-16 mm, ein anderes Metallprofil für das Trägersystem (Winkel, Kanal, Vierkantrohr und dergleichen - alles, was im Haushalt vorhanden ist) sowie Schrauben und Muttern für die Montage.

Hinweis Solche Elemente für die Montage sind nicht notwendig, um in Ihre Garage zu schauen - sie sind oft an den Lieferpunkten von Altmetall zu finden oder fragen einfach bei den Nachbarn nach.

Erste Schritte

Zuerst werden wir die Fässer, die wir haben, überarbeiten (wenn nötig, reparieren), und wir müssen an beiden Endabdeckungen oder Böden ein Zentrum finden. Dies wird ziemlich einfach - bedecken Sie den Kolben mit einem ganzen Blatt Papier und schlagen Sie ihn entlang der Laufkante (wie eine Dichtung). Dann falten Sie das resultierende runde Blatt in zwei Hälften und markieren Sie den Durchmesser in zwei Richtungen - der Schnittpunkt der Durchmesserlinien liegt genau in der Mitte.

An diesen Stellen müssen Sie die Flansche befestigen, aber zuerst bohren Sie die Welle mit Bolzen, wobei zu diesem Zweck Schrauben mit einem Durchmesser von mindestens 8 mm verwendet werden - schließlich ist die Belastung ernst.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Zum Schließen sollten Sie eine Ecke verwenden, die gegen die Bolzen gedrückt wird. Am besten verwenden Sie dazu die Verriegelungskarabiner, wenn dies im Haushalt vorhanden ist. Dies ist sehr praktisch.

Gehen Sie nun zu den Montageflanschen - sie benötigen 4 Stück - 2 an jedem Ende, innen und außen. Wir können davon ausgehen, dass dies eine verbindliche Anweisung ist - Tatsache ist, dass die Fässer aus dünnem Stahlblech bestehen, das der Belastung einfach nicht standhält, wenn der Flansch mit Schrauben an der Unterseite befestigt ist. wird gleichmäßig verteilt.

Stellen Sie aus dem zuvor eingestellten Rohr einen Schaft her. Versuchen Sie einfach sicherzustellen, dass der Innendurchmesser der Flansche mit dem Außendurchmesser des Schafts übereinstimmt, d. H.

Sie befestigen einen Hebel an der Welle - dazu können Sie ein dickes Metallband oder Bewehrungsstücke mit einem Querschnitt von 14-16 mm verwenden, und Sie können einen Griff aus derselben Bewehrung herstellen (aber sicher glattwandig), und all dies kann durch Elektroschweißen befestigt werden etwas größerer Durchmesser.

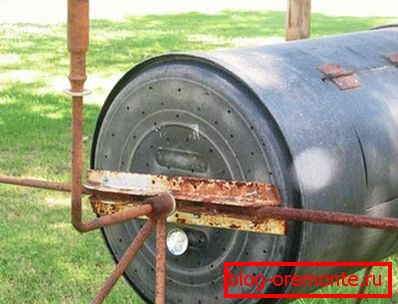

Es ist bemerkenswert, dass der Betonmischer aus einer Flasche mit seinen eigenen Händen nach dem gleichen Prinzip ausgeführt wird.

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Die Stifte werden am besten geschärft, damit die Lösung frei von ihnen abfließt, ohne Wucherungen zu bilden, und sie in einem Abstand von 50 mm voneinander zu platzieren und an der Ecke zu schweißen, wenn sie rund ist oder wenn sie quadratisch ist. Da die Ecke für die gesamte Länge des Fasses sehr unpraktisch zu montieren ist, wird jeder der Kämme am besten in zwei Teile geschnitten und an der Wand mit Schrauben mit einem Durchmesser von 6-8 mm befestigt.

Das Bett kann aus den unterschiedlichsten Profilen zusammengestellt werden. Die Hauptbedingung, dass es sich als stark genug herausgestellt hat - hier passt alles - eine Ecke, ein Kanal, ein Profilrohr und sogar dicke Beschläge. Es ist natürlich sehr gut, wenn Sie geeignete Wellenlager für die Welle finden, diese einbauen und fixieren können, wenn Sie einen Sitz an den Bettohren angebracht haben, so dass der Lauf entfernt werden kann, dies jedoch gleichzeitig für eine freie Rotation sorgt.

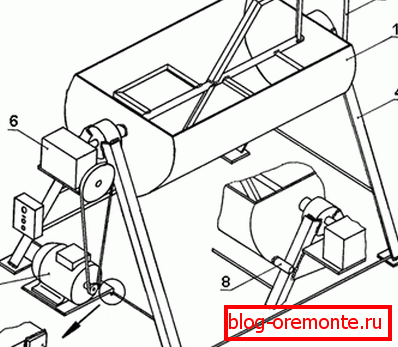

Nach einem sehr ähnlichen Schema können Sie ein Getriebe für einen Betonmischer einbauen - mit eigenen Händen, die einen elektrischen Antrieb aus einem mit 220 V betriebenen Motor zusammengebaut haben - wenn sich all dies in Ihrer Garage befindet, ist ein solches Gerät sehr praktisch. Aber wir sollten nicht vergessen, dass es Ihr Ziel ist, ein günstiges und praktisches Gerät zusammenzustellen - ansonsten ist es besser, einen Betonmischer zu mieten.

Hinweis Wenn Sie sich dennoch für einen elektrischen Antrieb entscheiden, empfiehlt es sich, einen einphasigen Motor mit 2,2 kW (ca. 1500 U / min) zu verwenden, obwohl dieser Parameter nicht kritisch ist, da er von den Durchmessern der Riemenscheiben abhängt. Vergessen Sie nicht, dass der Betonmischer mit den eigenen Händen umso einfacher repariert werden kann, je einfacher die Konstruktion ist.

Fazit

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Erfolgreiche Montage!
