Stahlbeton-stromleitungshalterungen - merkmale und typen

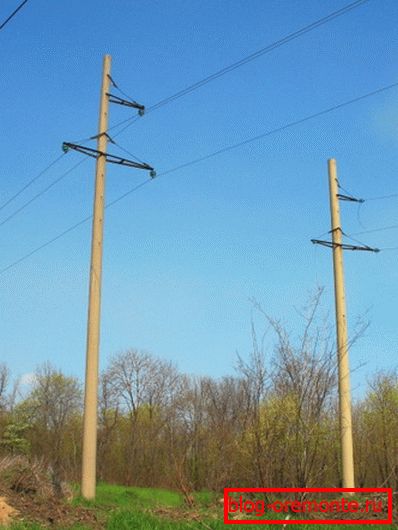

Die Geschichte der Verwendung von Betonträgern hat mehr als ein halbes Jahrhundert Geschichte. Natürlich unterscheiden sich moderne Versionen von den ersten Produkten. Stahlbeton-Kraftübertragungstürme werden unter Einhaltung höchster Sicherheits- und Daueranforderungen hergestellt. Man kann mit Sicherheit sagen, dass diese Option in unserem Land am häufigsten ist. Etwa die Hälfte aller Bauwerke dieses Typs besteht aus Beton und ihre Popularität nimmt in unseren Tagen nicht ab.

Liste der wichtigsten Vorteile und Nutzungsbedingungen

Natürlich ist die Popularität dieser Option nicht zufällig und beruht auf einer Reihe von Faktoren, die wir genauer betrachten werden:

Von den Mängeln sollten wir in erster Linie die ziemlich hohen Transportkosten hervorheben, aber selbst in Anbetracht dessen sind die Kosten sehr demokratisch.

Tipp! Um die optimale Variante und Konfiguration zu berechnen, ist es besser, sich an Spezialisten zu wenden, da ein Projekt ohne entsprechende Qualifikationen praktisch unmöglich ist.

SNiP 2.01.07-85 regelt, in welchen Klimazonen der Einsatz von Stützen erlaubt ist und welche Anforderungen sie erfüllen müssen. Betonelemente leisten mit ihren Funktionen selbst bei einer Temperatur von -55 Grad eine hervorragende Arbeit und können Stöße bis zu 9 Punkten standhalten.

Der Installationsprozess von Leitungen ist sehr wichtig und wird wie folgt durchgeführt:

• Zuerst wird die gesamte Struktur oder Teile an den Ort ihrer Installation transportiert.
• Ferner werden die Elemente entlang der zukünftigen Linie in den durch die Projektdokumentation festgelegten Intervallen angeordnet.
• Der nächste Schritt ist das Bohren von Löchern oder Gruben. An Orten mit instabilen Böden müssen Sie möglicherweise Montageplatten installieren.
• Wenn Verzögerungen verwendet werden müssen, werden Ankerplatten, Platten oder andere Strukturen in einem bestimmten Abstand gemäß dem Projekt angeordnet.

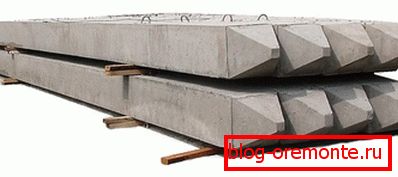

Nicht vergessen Wenn Sie die Streben mit Querstangen verstärken müssen, benötigen Sie eine spezielle Technik, um diese Elemente anzutreiben.

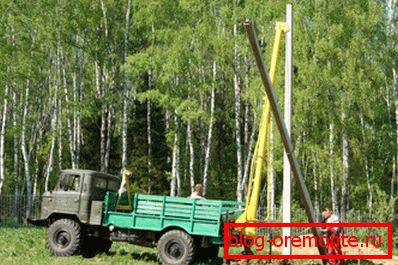

• Die letzte Stufe ist der Zusammenbau (falls erforderlich) und das Anheben der Elemente mit ihrer anschließenden Befestigung. Je nach Größe und Gewicht der Produkte können verschiedene Techniken eingesetzt werden - von kleinen Geräten, die Bohrungen und den Einbau von Betonpfeilern kombinieren, bis hin zu Schwerlastkranen.

Nach welchen Zeichen werden Konstruktionen dieser Gruppe klassifiziert?

Wie oben erwähnt, werden Produkte nach einheitlichen Standards hergestellt. Es gibt jedoch viele Klassifizierungen, nach denen verschiedene Optionen gewählt werden. Dies ist der Faktor, den wir in diesem Abschnitt berücksichtigen werden.

Abhängig vom Ziel

Jeder Stahlbetonpylon erfüllt bekanntermaßen bestimmte Funktionen. Natürlich sind die Konstruktionslösungen unterschiedlich:

• Intermediate Support - das am weitesten verbreitete und beliebte Element der Arbeit. Es wird auf allen geraden Abschnitten von Stromleitungen verwendet und ist nur dafür ausgelegt, das Gewicht von Draht und Kabel ohne zusätzlichen Einfluss horizontaler Kräfte zu halten.
• Das Endelement wird am Ende jeder Zeile verwendet. Sein Hauptzweck besteht darin, die Kraft zu kompensieren, die eine einseitige Spannung der Drähte und Kabel erzeugt.
• Querunterstützung wird verwendet, wenn sich zwei Linien kreuzen. Dieses Element zeichnet sich durch erhöhte Festigkeit und Konstruktionsmerkmale aus, abhängig von der spezifischen Verwendung.
• Für die Einrichtung von Abzweigungen werden verzweigte Stützelemente hergestellt. Ihre Anzahl wird vom Projekt bestimmt.
• Das Eckträgerelement muss der Summe der seitlichen Belastungen standhalten, die in allen Kurven auftreten. Die Konstruktion hängt vom Drehwinkel ab, meist werden verstärkte Systeme eingesetzt, die eine Haltbarkeit auch bei höchsten Belastungen garantieren.

• Übergangselemente werden verwendet, um verschiedene Hindernisse natürlichen Ursprungs zu überwinden. Ihre Größe, Konfiguration und andere Eigenschaften sind von Fall zu Fall und werden bei der Planung festgelegt. Für die Installation einiger von ihnen sind möglicherweise spezielle Anweisungen erforderlich.

Je nach Ausführung und Anzahl der Ketten

Am häufigsten werden folgende Designs verwendet:

• Freistehende Portalunterstützung mit internen VerbindungenIn einer solchen Betonkonstruktion wird die Festigkeit durch die Verbindung zweier Zahnstangen erreicht, so dass die Festigkeit des Systems viel höher ist.

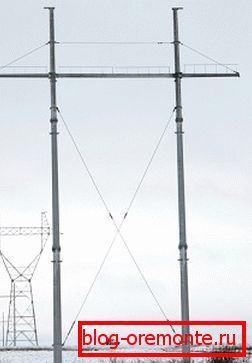

• Gantry-SystemeIn diesem Fall wird die Steifigkeit durch Strecken und Fixieren der Position jedes Elements erreicht.
• Freistehende Elemente mit einer, zwei und unterschiedlichen Anzahl von Gestellen.
• Systeme mit Verzögerungen mit unterschiedlicher Anzahl von Racks (Abhängig von den Eigenschaften der Linie wird im Projekt festgelegt).

Ein solches Kriterium wie die Anzahl der Ketten ist ganz einfach:

• Einzelne Kette.

• Doppelkreislauf
• Mehrfach

Die Auswahl der einen oder anderen Option und die Installationsarbeiten werden selbstverständlich von den jeweiligen Organisationen durchgeführt, es ist fast unmöglich, dies selbst zu tun, und es ist unwahrscheinlich, dass Sie die entsprechende Genehmigung erhalten.

Fazit

Natürlich werden Stahlbeton-Kraftübertragungstürme am häufigsten von Organisationen verwendet, daher dienen die Informationen nur Informationszwecken. Für genauere Informationen wenden Sie sich bitte an die zuständigen Behörden. Das Video in diesem Artikel hilft Ihnen, einige der Nuancen noch besser zu verstehen.
