Stahlbetonbinder - größe, berechnung und produktion

Das Ende des Hausbaus wird durch die Installation des Daches gekrönt. Dieses Element ist von grundlegender Bedeutung für die Sicherheit des Gebäudes und wirkt sich auch direkt auf den Bedienkomfort aus. Dachbinder und Stahlbetonbinder von 18 m können als Trägerelemente des Daches verwendet werden, mit deren Hilfe das Haupt- und Zusatzgewicht auf die Gebäudewände verteilt wird.

Berechnungsfunktionen

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью «Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке»).

Elemente aus Stahlbeton werden äußerst zuverlässig und zuverlässig betrieben. Die Komplexität der Installation in Verbindung mit einem großen Endgewicht begrenzt jedoch die Verwendung dieser Art von Dachsparren. Sie werden meistens in ungewöhnlichen Fällen verwendet, wenn zum Beispiel ein einstöckiges Gebäude mit einer großen Fläche erstellt werden muss.

Bei der Berechnung ist nicht alles so einfach, wie es auf den ersten Blick erscheinen mag. Daher ist für seine Umsetzung ein gewisses Maß an Wissen erforderlich. In diesem Fall wird GOST 20213 89 für Traversen aus Stahlbeton verwendet.

Hinweis: Es ist sehr wichtig, dass Sie keinen einzigen Faktor auslassen, der die Endfestigkeitseigenschaften direkt oder indirekt beeinflussen kann.

Aus diesem Grund sollten solche Berechnungen in der Planungsphase von Personen durchgeführt werden, die mit diesem Bereich vertraut sind. Hier ist jedes Detail wichtig - von der Auswahl der Sparrenbauweise bis zur Auswahl kleiner Verbindungselemente.

Bei der Berechnung müssen drei Faktoren berücksichtigt werden:

1. Die Gesamtmasse der Konstruktion, die das Gewicht der Dacheindeckung und das Gewicht des Traversensystems umfasst.
2. Gewichtsbelastungen, die während des Betriebs zusätzlich auftreten können (Schnee, Wind usw.).
3. Gewicht der periodischen Belastungen (verschiedene klimatische Phänomene oder Zufallsfaktoren).

Eine extreme Genauigkeit während der Berechnungen hilft nicht nur, die Gesamtschätzung zu speichern, sondern das Objekt vor allen Arten von Schäden so gut wie möglich zu schützen.

Die Anweisung erfordert für die Herstellung von Traversen aus bewehrtem Beton die Verwendung von Präzisionsgeräten, die Arbeiten mit minimalen Fehlern ausführen können. Bei der Montage von Dachsparren ist es besonders wichtig, alle Elemente sicher miteinander zu verbinden, damit die Stabilität des Objekts nicht beeinträchtigt wird.

Stahlbetonbinder

Solche Designs können hinsichtlich ihres Aussehens erheblich variieren, basierend auf ihren Parametern, einschließlich des verwendeten Beschichtungsmaterials und der Methoden ihrer Unterstützung. Mit ihrer Hilfe können Sie Gebäude mit großen Spannweiten (mehr als 24 m) bauen. Darüber hinaus kann das Dach gleichzeitig geneigt oder flach geneigt sein und Laternen können an den Gebäudestrukturen verwendet werden.

Tipp: Verwenden Sie ähnliche Stahlbetonbinder, wenn Sie Lagerhallen und andere Industrieanlagen bauen.

Die Hauptvorteile solcher Strukturen:

• hohe Festigkeitseigenschaften;
• gute Steifigkeit;
• Beständigkeit gegen niedrige Temperaturen;
• Widerstand gegen aggressive Medien;
• Brandschutz.

Herstellung von Betonelementen von Tragstrukturen

Für die Herstellung von Stahlbetonbindern wird Beton des Tragwerks (leicht oder schwer) verwendet, meist Agloporibeton oder Keramsit-Beton. Der Herstellungsprozess selbst wird in den Standkammern mit einer oder mehreren Etagen durchgeführt, auf denen Stahlformen mit Dampfmantel montiert werden.

Um während der Verstärkung verlegte Zahnstangen und Spangen zu erstellen, werden Rütteltische mit speziellen Kassettenformen verwendet.

Als Obergürtel zur Verstärkung werden meistens gewöhnliche Stäbe verwendet, die Untergurte sind jedoch mit hochfestem Draht (5 mm) ausgestattet, der zu Schnurpaketen zusammengefügt wird. Um diese zu spannen, müssen hydraulische Zylinder verwendet werden, wonach die Betonmischung hinzugefügt wird.

Nach 2-3 Stunden wird das Produkt in die Wärmebehandlung geschickt. Bei jedem Herstellungsprozess wird die Qualitätskontrolle von vorgespannten Produkten durchgeführt.

Markierungsprozess

Zur Kennzeichnung werden solche Buchstaben und Zahlen verwendet, die mit einem Bindestrich geschrieben sind.

Buchstaben bezeichnen die Größe und den Typ des Werkstücks sowie die Anzeige der Zahlen, einschließlich:

• zusätzliche Informationen;
• Tragfähigkeit;
• Marke des gebrauchten Betons.

Mit Buchstaben wird die Eigenschaft von Beton wie die Durchlässigkeit gezeigt, die zeigt, wie die Struktur für den Betrieb unter aggressiven Bedingungen angepasst ist:

• der Buchstabe "P" steht für verminderte Fitness;
• mit dem Buchstaben "H" wird die normale Fitness angezeigt;
• Produkte, die seismologischen Phänomenen mit 8 Kugeln widerstehen können, sind mit den Buchstaben "C" gekennzeichnet.

Konstruktionsmerkmale mit Betonbindern

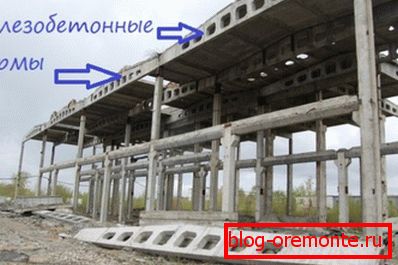

Die Farm wirkt wie ein Skelett, das die Form des Daches widerspiegelt. Um unterschiedliche Steifigkeit, Festigkeit und Stabilität einrahmen zu können, muss er aus einer großen Anzahl von Stahl und verstärkten Materialien hergestellt werden, was sein Schema sehr kompliziert. Nur eine solche Konstruktion kann die Sicherheit des Gebäudes auch bei extremen Witterungsbedingungen gewährleisten (hier erfahren Sie, was besser ist - Gasbeton oder Gassilikat).

Dennoch versuchen die Hersteller in jeder Hinsicht, das Gewicht eines solchen "Skeletts" zu reduzieren. Dies wird vor allem durch die Verwendung von Leichtbeton erreicht, der die Gesamtfestigkeit der Konstruktion nicht beeinflusst.

Ein traditioneller Bestandteil der inneren Struktur von Stahlbetonbindern ist hochfester Bewehrungsstahl, der leicht korrosiven Einwirkungen standhält. Daher kann das Eindringen von Feuchtigkeit oder starkem Frost die Festigkeit des Daches in keiner Weise beeinträchtigen.

Zwei Riemen, die an einer Biegung arbeiten, fungieren als Kontur, aber die Säulen und Streben, die für die axiale Kraft verantwortlich sind, sind das Gitter.

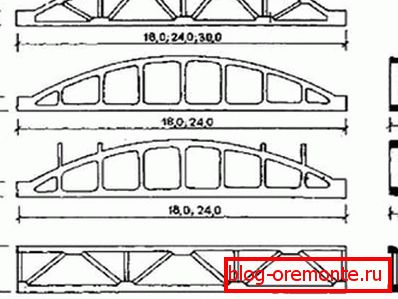

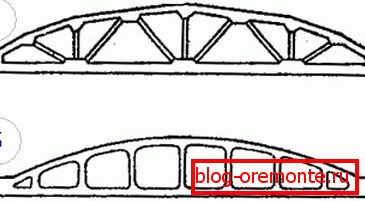

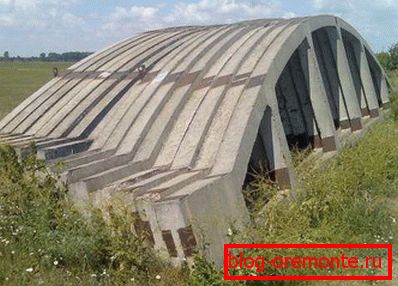

Es gibt solche Haupttypen ähnlicher Farmen:

1. Segmental, für die die Gürtelform und das Gitter des Diagonaltyps charakteristisch sind.
2. Polygonalwenn die Riemen parallel oder in Form eines Trapezes sind.
3. Арочные безкраскосныеgekennzeichnet durch starre Knoten.
4. Gewölbte Diagonaleeinen oberen Gürtel mit krummlinigen Umrissen sowie ein seltenes Gitter.

Häufig ersetzen polygonale Traversen mit geraden Elementen des oberen Gürtels Segmente. Diese Methode ist wirtschaftlicher durchführbar.

Darüber hinaus gibt es eine Klassifizierung von Farmen:

• schräg
• безрасковые.
• typisch

Anwendungsbereich verschiedener Traversentypen

1. Wenn das Dach niedrig geneigt gebaut werden soll, ist die beste Option die Verwendung von Axialträgern, in deren oberen Gurt zusätzliche Zahnstangen installiert werden. Meist sind solche Gebäude mit einer Vielzahl von Kommunikationssystemen ausgestattet. Schritt für sie ist 6 oder 12 m.
2. Wenn ein Gebäude einfeldig ist und keine Heizung geplant ist, wäre die Verwendung von dispersionsfreien Strukturen eine ideale Option.
3. Schrägdächer sind mit einem segmentierten Wulst oder einem schrägen Rahmen ausgestattet.

Wenn sich einstöckige Gebäude mit einem oder mehreren Walzenmaterialien überschneiden, ist es am besten, typische Betonwaren zu verwenden.

Im Moment gibt es viele solcher Optionen, schauen wir uns ihre Notation an:

• FS-Diagonalprodukte für geneigte Dächer;
• FBS - bezraskosny Art von Farmen, für geneigte Dächer verwendet;
• FP - Produkte, die als Plattenbeschichtung verwendet werden und deren Länge der Länge der Spannweite entspricht;
• MTF - wird auf niedrigen Seitendächern ohne Vorspannung verwendet;
• FPN - für ein Dach mit kleiner Neigung und vorgespannten Zahnstangen;
• FBM - Bezrakosnye-Produkte, die auf geneigten Dächern verwendet werden;
• FPS - auf geneigten Dächern gefunden;
• FT - bezraskosny Typ Farm mit einem dreieckigen Umriss.

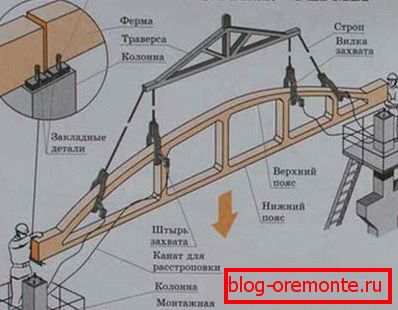

Installationsnuancen

Vor der Installation solcher Konstruktionen muss die Tragfähigkeit des Gebäudes genau berechnet werden. Die Befestigung erfolgt an den Hypothekendetails an der tragenden Wand oder Säule.

Tipp: Starten Sie die Installation nicht, ohne sicherzustellen, dass die Qualität der Elemente und ihre Abmessungen vollständig konsistent sind.

Darüber hinaus benötigen Sie die Dienste eines Schweißers, der eingebettete Teile und Halterungen verbinden muss. Mit den ersten werden Metallträger verschweißt, wodurch der optimale Wert der Längssteifigkeit des Rahmens erreicht wird.

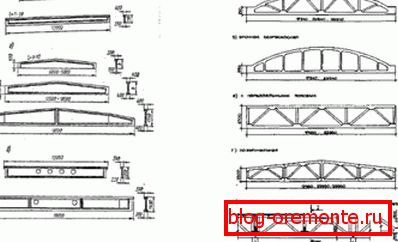

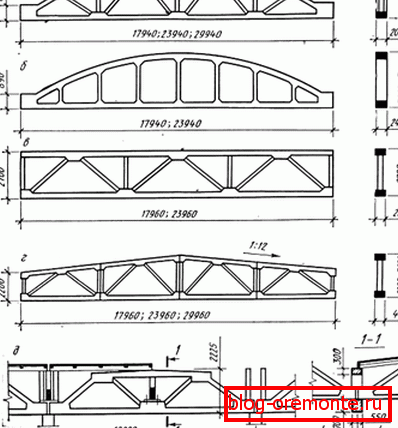

Je nach Form kann der Stahlbetonbinder sein:

1. Segmental.
2. Gewölbte Diagonale.
3. Арочной безразкосной.
4. Polygonal

Der gesamte Herstellungsprozess solcher Konstruktionen wird gemäß GOST auf Betonkonstruktionen oder aus Stahlbeton ausgeführt.

Die Hauptmerkmale sind:

• die Stärke des verwendeten Betons;
• seine Dichte;
• Reaktion bei niedriger Temperatur;
• Durchmesser der die Verstärkung umgebenden Schicht;
• Stahl und seine Marke zur Verstärkung;
• Reaktion auf ätzende Wirkungen.

Trotz der hohen Festigkeit und Zuverlässigkeit sind solche Konstruktionen selten in Privathäusern zu finden. Dies liegt an der Komplexität der Installation und einer erheblichen Masse des resultierenden Dachs. Meistens sind jedoch die Daten von Betonwaren an Gebäuden zu sehen, deren Spannweite mehr als 18 m beträgt, und die Stufe liegt im Bereich von 6-12 m.

Wenn die Spannweite weniger als 18 m beträgt, ist es vorteilhafter, Balken zu verwenden. Wenn sich jedoch eine große Anzahl von Kommunikationen im Rahmen befindet, empfiehlt es sich, Stahlbeton zu wählen. Bei der Entwicklung von Gebäuden, deren Spannweiten mehr als 30 m betragen, muss das Gesamtgewicht des Daches berücksichtigt werden, das erheblich sein wird. Daher wäre es vernünftig, sie in einzelne Blöcke zu zerlegen, gleichzeitig steigt jedoch der Preis der Arbeit erheblich.

Wenn Sie das Preis-Leistungs-Verhältnis betrachten, werden die besten Optionen segmentiert oder gebogen. Auf solchen Farmen ändert sich praktisch nichts an den Anstrengungen der Riemen, und die Höhe ihrer Abstützung ist gering, was zur Minimierung des Gesamtgewichts der Struktur sowie der Höhe der Wände führt.

Herstellung von Dosenfarmen

Das einfachste Produktionsverfahren ist ein bogenloser Typ, dessen Knoten sehr einfach verstärkt werden. Der gesamte interne Raum kann mit Verzweigungen für verschiedene Kommunikationssysteme gefüllt werden. Wird am häufigsten für die Montage von Flachdächern mit niedrigem Winkel verwendet.

Für die Herstellung dieses Materials wird Betongüte B30-B60 verwendet, die hohe Festigkeitseigenschaften aufweist. Sein unterer Gurt kann aus verstärkten Seilen, hochfesten Draht- oder Stabverstärkungen bestehen.

Daneben kommen auch leichte Drahtkäfige zum Einsatz, die im Betrieb die Rissbildung verhindern. Um den unteren Gurt komfortabler zu machen, wird empfohlen, Rahmenlängen von weniger als drei Metern zu verwenden.

Zur Verstärkung der Elemente des Gitters und des Oberriemens werden jedoch geschweißte Verstärkungskäfige verwendet, die zu zweit in die Trägereinheiten eingebaut werden. Dadurch steigt die Stärke der Karkasse in geneigten Abschnitten. Ein Satz quer verlaufender 6-10 mm-Stäbe mit einem Abstand von 100 mm bildet einen geschweißten Rahmen, der zur Verstärkung der Zwischenknoten beider Riemen dient.

Für den Transport von Fertigkonstruktionen wird speziell ausgerüstete Ausrüstung verwendet, beispielsweise die FKP-16 Fermovoz. Aufgrund der wachsenden Nachfrage nach leichten Stahlkonstruktionen sinkt die Nachfrage nach Betonwaren. Entsprechend den Brandanforderungen sind jedoch die Stahlbetonbinder das Beste.

Fazit

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью «Бетонная брусчатка или как недорого обустроить место на участке»).

Konkrete Warendaten sind für den Bau von Gebäuden, die große Spannweiten erfordern, unerlässlich. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
