Stahlbetonfundament: die wichtigsten arten und technologien

Das Stahlbetonfundament wird oft als Grundlage für den Bau massiver und mehrstöckiger Gebäude gewählt. Diese Wahl wird aufgrund der maximalen Tragparameter dieser Art von Bauelementen getroffen.

Aus diesem Grund wird die Basis aus Stahlbeton beim Bau von Gebäuden und Bauten aus Baustoffen mit hoher Dichte gewählt, z.

• Ziegelstein;
• Stein;
• Beton

Arten von Stahlbetonfundamenten

Die Grundlagen für die Konstruktion aus Stahlbeton sind folgende Typen:

1. Stahlbetonfundament besteht aus konfektionierten Betonblöcken, die auf einer Bandbasis gestapelt und fest verbunden sind;

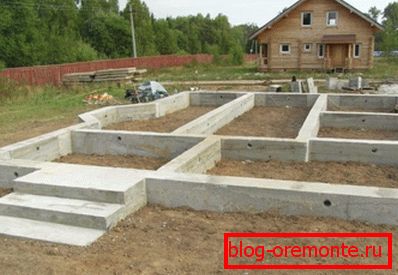

2. Monolithisches Fundament aus Stahlbeton ist eine Lösung, die in eine verstärkte Schalung gegossen wird, dh die Bandbasis oder -platte.

Betonstreifenfundamente

Die Vorrichtung aus flachen Flachbetonplatten ist weniger zeitaufwändig als die Herstellung eines gelierten Produkts. Um die Montage eines solchen Elements zu implementieren, ist jedoch die Hilfe von Hebegeräten erforderlich, was nicht immer bequem ist.

Das Gewicht der leichtesten Komponente beträgt etwa 300 kg und das Gesamtgewicht des gesamten Produkts kann etwa 1500 kg betragen.

Das große Gewicht der Strukturelemente legt nahe, dass der Preis notwendigerweise die Transportkosten beinhaltet. Zu beachten ist auch, dass auf einer Fahrt nicht mehr als 10 Stück oder 20-30 leichtere Elemente zur Baustelle geliefert werden können.

Beachten Sie! Die Kosten für Transportkosten erhöhen die geschätzten Gesamtkosten für den Bau eines Betonfertigteilfundaments um 20 bis 30% über dem Preis einer monolithischen Grundstruktur. Diese Tatsache ist der Grund dafür, dass vorgefertigte Bauelemente nur dann verwendet werden, wenn die Produktionsrate der Arbeit einen höheren Wert als den Preis hat.

Vor- und Nachteile monolithischer Fundamente

Monolithisches Fundament aus Stahlbeton или железобетонные фундаментные балки, которые заливаются в армированную опалубку обходятся застройщику гораздо дешевле, чем сборные основания. Сооружение такой конструкции возможно своими руками без помощи грузоподъемного оборудования.

Komponenten, die zum Mischen der Lösung erforderlich sind:

• Zerquetschter Stein;
• Sand;
• Zement

All diese Materialien können mit wenigen LKW-Fahrten zur Baustelle geliefert werden.

Beachten Sie! Ein verstärkter monolithischer Plattenunterbau hat eine viel größere Festigkeit als die aus mehreren Segmenten bestehende vorgefertigte Struktur, deren Stärke direkt von der Festigkeit der Nähte zwischen den Blöcken abhängt.

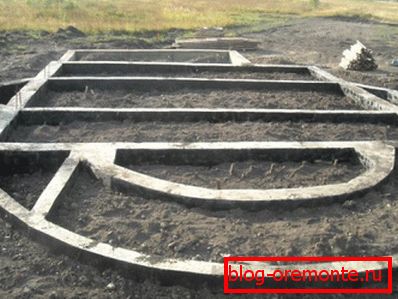

Ein weiterer klarer Vorteil dieser Bauweise ist die Möglichkeit, das Fundament in beliebiger Form zu bauen. Es kann ein klassisches Quadrat, ein Polygon und sogar komplexe Formen mit geraden und bogenförmigen Flächen sein.

Rat Vorgefertigte Fundamente können auch eine beliebige Form haben, dazu müssen die Platten jedoch Bearbeitungsverfahren unterzogen werden, wie dem Schneiden von Stahlbeton mit Diamantkreisen und Diamantbohrlöchern in Beton.

Betonfundament-Gebäudetechnik

Die Fundamente, die als Stahlbetonplatte und Fundament eines Füllertyps dienen, sind völlig unterschiedliche Strukturen mit individuellen Merkmalen des Bauprozesses.

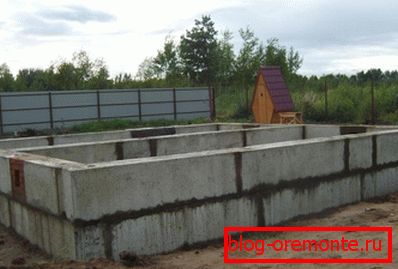

Bau von Fertigteilen

Die Bauanleitung für diese Bauweise lautet wie folgt:

• Die oberste Bodenschicht wird 20-30 cm tief vom Baugrund entfernt;
• Mit Hilfe von Meilensteinen und Seilen wird die Kontur der zukünftigen Struktur erstellt.
• Entlang der Kontur wird eine Kontur mit einer Breite und Tiefe ausgearbeitet, die der doppelten Dicke der für die Konstruktion gewählten Blöcke entspricht.
• Am Boden der Baugrube wird eine zweischichtige Plattform geschaffen, deren erste Schicht aus Sand und die zweite aus Kies besteht.

Rat Die Dicke jeder Kissenschicht sollte etwa 15 cm betragen.

• Gebrochener Stein wird von oben mit einer 5–10 cm dicken Magerbetonschicht gegossen, auf der zukünftig Blöcke angebracht werden;
• Vor dem Verlegen werden Verstärkungsstifte in die Seitenflächen der Baueinheiten montiert, deren Bereich die Blöcke auf Beton legen.
• Die Stifte werden gebunden und die vertikalen Fugen der Struktur werden mit Beton gefüllt.
• Eine Montageschicht wird über die erste Blockreihe gegossen, auf der die zweite Reihe installiert wird.
• Nach der letzten Blockreihe wird die Bewehrung gegossen.

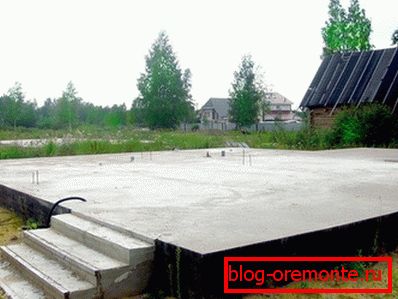

Bau eines monolithischen Fundaments

Das Erstellen einer monolithischen Platte oder eines monofilen Bandes dauert etwas mehr Zeit, und dieser Prozess besteht aus den folgenden Schritten:

1. Das Baugrundstück wird gereinigt und die Grube wird markiert;

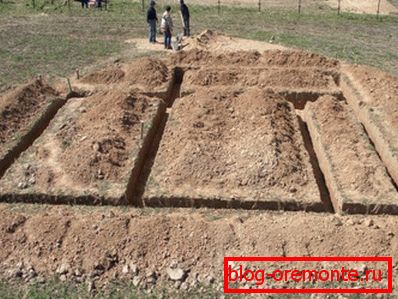

2. Je nach Kontur der aufgebauten Markierung graben sie eine Grube oder einen Graben bis zur Designtiefe;

1. Am Boden des Grabens wird ein Drainagepad angelegt, das mit wasserdichtem Material bedeckt ist.
2. Eine Holzschalung wird an der Basiskontur montiert oder die Blöcke der Festschalung sind ausgelegt;
3. Das horizontale Verstärkungsnetz wird direkt in der Schalung montiert. Vertikale Verstärkungsstifte sind in den seitlichen Ebenen zwischen den Zellen der oberen und unteren horizontalen Verstärkungsnetze angeordnet;
4. Die Wände der Schalung werden durch Wälder verstärkt. Eine Rinne wird in den Körper der Struktur eingefügt;
5. Entlang der Rutsche wird der Beton in Schichten von je 20-25 cm in die Schalung gegossen;

Rat Um die Festigkeit der Struktur zu gewährleisten, muss jede Füllerschicht mit Bajonett oder Stampfgummi versehen sein.

1. Nach dem Aushärten der Betonlösung können die herausnehmbaren Schalungselemente entfernt werden, und die resultierende Struktur wird wasserdicht gemacht und isoliert. Die Basis, die aus festen Elementen erstellt wird, benötigt diese Prozeduren nicht.

Abschließend

Die Konstruktion von Stahlbetonfundamenten beider Arten ist einfach. Und die Wahl des Designs hängt von den finanziellen Möglichkeiten und der Freizeit ab.

Wie auch immer Sie sich entscheiden, das Ergebnis hochwertiger Arbeit ist ein solides, zuverlässiges und langlebiges Stahlbetonfundament, auf dem ein Gebäude mit der erforderlichen Anzahl von Etagen errichtet werden kann.

Das Video in diesem Artikel ermöglicht Ihnen, noch mehr Feinheiten und Merkmale der Konstruktion von Stahlbetonfundamenten zu erfahren.
