Stahlbetonschalen: eigenschaften, typen, anwendung

Stahlbetonrutsche ist ein vorgefertigtes Bauelement aus Stahlbeton, das für den Bau verschiedener technischer Konstruktionen bestimmt ist: Kommunikations- und Wasserkanäle, Regenrinnen von Regenwasserkanalsystemen, Entwässerungssystemen, Heizungsnetzen und verschiedenen Elementen der Untertage- und Oberflächenkommunikation. Wir sagen Ihnen, welche Arten und Größen von Stahlbetonplatten vorhanden sind, welche Eigenschaften und Anwendungsbereiche sie haben.

Hauptmerkmale der Tabletts

Größen und Formen

Um zu verstehen, was die Schalen aus Stahlbeton sind, sollten Sie sie im Detail betrachten. Wenn Sie die Nuancen nicht berücksichtigen, können wir sagen, dass diese Produkte einen U-förmigen Querschnitt haben und Mulden ähneln.

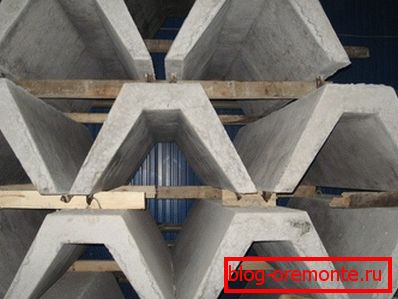

In diesem Fall kann der geometrische Abschnitt entweder rechteckig oder trapezförmig, dreieckig, elliptisch oder parabolisch sein. Für verschiedene Zwecke wird die eine oder andere Form verwendet, abhängig von den Aufgaben, zum Beispiel werden Stahlbetondurchlässe mit rechteckigem Querschnitt in Entwässerungssystemen und dreieckig - für Abwasserkanäle entlang von Autobahnen verwendet.

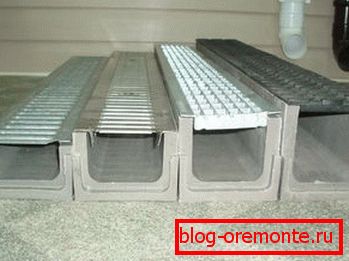

Auch zu Fächern erzeugen spezielle Überlappungen. Hierbei handelt es sich um Stahlbeton oder Metallplatten, die dazu dienen, die Kommunikation vor dem Eindringen unerwünschter Substanzen und Gegenstände zu schützen sowie das Verstopfen von Abflusskanälen und Abflusskanälen zu verhindern.

Die Behältergrößen können variieren. Je nach Verwendungszweck und Marke des Produkts können deren Länge, Breite, Wandstärke, Höhe und dementsprechend das Volumen variieren. Die Länge und Breite kann von 25 - 50 cm bis drei bis sechs Meter variieren, die Höhe - von 6 bis 160 cm, das Gewicht - von 25 kg bis 3 und mehr Tonnen.

  Beachten Sie! Laut GOST für die Herstellung von Betonprodukten können Produkte sowohl Standardgrößen als auch seltenere Bruchwerte aufweisen. Das Verfahren zum Befestigen des Tabletts an Hubseilen oder Stiften kann ebenfalls variieren.

Zusammensetzung und Eigenschaften

Wie bereits erwähnt, bestehen die Schalen aus Stahlbeton. Gemäß GOST 23009-78 sollte Zementbeton auf Basis von Portlandzement M400 und darüber für die Herstellung von Betonwaren verwendet werden. Beton muss schwer und dicht sein, aus dichten Zuschlägen bestehen und einen Gehalt von mindestens M300 aufweisen.

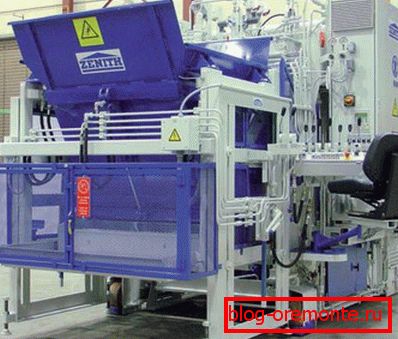

Im Produktionsprozess mit der Technologie des Spritzgießens oder Vibrationspressens. Mit diesen Methoden können Sie ein Material mit hoher Festigkeit, ausreichend genauer Geometrie, guter Wasserbeständigkeit und Frostbeständigkeit herstellen, da die Verdichtung von Beton seine Qualität erheblich verbessert.

Als Bewehrung wird Stahl der Klasse AI - III und auch BP-I verwendet. Der Querschnitt sollte einen Querschnitt von mindestens 6 mm und eine Längsbewehrung von mindestens 5 mm aufweisen. Die Herstellung von Tabletts wird durch behördliche Dokumente geregelt, von denen GOST 21509-85 hauptsächlich verwendet wird. Das Handbuch bedeutet nicht, dass Sie Ihre eigenen Hände herstellen müssen.

  Beachten Sie! Angewandte Materialien und Technologien erlauben es, diese Produkte als hochfeste, wasserdichte und frostbeständige Elemente in Ingenieurnetzwerken, im Wasserbau und in Gebäudestrukturen zu bezeichnen.

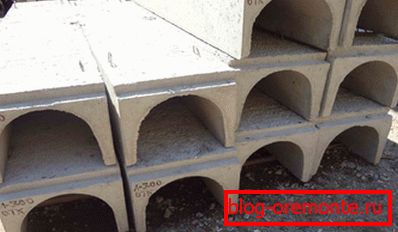

Sorten und Zweck

Zunächst sollte gesagt werden, dass CBL in drei Hauptgruppen unterteilt ist:

1. Entwässerung Betonschalen. Verwendung für den Bau von Entwässerungs-, Abwasser- und Sammlersystemen sowie für die Installation verschiedener Elemente von hydraulischen Konstruktionen und Wasserumleitungssystemen aus Transportwegen;

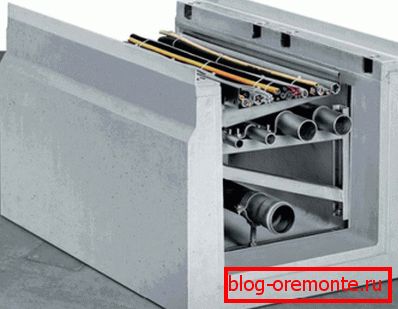

2. Kabel лотки. Konzipiert für die Installation von Kabelkanälen, die Verlegung von Versorgungsleitungen, den Schutz von Reifen sowie verschiedene elektrische Kommunikations-, Informationsnetz- und Kommunikationskanäle;
3. Betonschalen für Heizungsnetze. Dient zum Schutz von Rohren mit Dampf und heißem Wasser vor Kontakt mit Schmelze und Grundwasser, Sedimenten, Boden und aggressiven Chemikalien. Sie zeichnen sich durch erhöhte Festigkeit und Widerstandsfähigkeit gegen schädliche Umwelteinflüsse aus.

Zusätzlich gibt es eine Klassifizierung nach Zweck:

• Straße. Dienen zum Sammeln und Ablassen von Wasser von Autobahnen, Gehwegen, Stadtstraßen und Parkplätzen;
• Eisenbahn. Es gibt Interpeductal und Interdushpalnye (MPL und MSL), die für die Entwässerung von Eisenbahngleisen bestimmt sind;
• Drainage. Sie werden beim Bau von Sturmabwasserkanälen sowie zum Ableiten von Wasser von den Fundamenten und Sockeln von Gebäuden verwendet, um es in ausgewiesene Zonen zu bringen und in diese zu deponieren.
• Drainage. Sie dienen zum Ableiten von Wasser aus Haushalts- und landwirtschaftlichen Grundstücken, zum Sammeln und Entfernen von Regen- und Schmelzwasser, zum Ableiten von Wasser aus Böschungen, Abhängen, Brücken usw. Hier gibt es einen separaten Typ - Teleskopschalen, mit denen Flüssigkeit aus Böschungen und Böschungen, einschließlich Autobahnen und Autobahnen, abgeleitet wird.
• Regen. Sie sind klein und werden zum Bau von Dachrinnen verwendet, um Wasser in Häusern, Straßen und Straßen, Gehwegen usw. zu sammeln. Sind ein wesentlicher Bestandteil von Abwasserkanälen und Systemen zur Verbesserung der Territorien;
• Kabel. Wie bereits erwähnt, zur Installation von Engineering-Netzwerken verwendet;
• Wärme. Sie schützen Rohre vor Korrosion, Bodendruck, Bodenverdrängung sowie vor Kontakt mit der äußeren Umgebung und vor Wärmeverlust.

Der Preis der Produkte hängt von ihrer Größe, Zweck, Art und Form ab. Es kann zwischen mehreren hundert und mehreren tausend Rubeln pro Stück variieren.

  Beachten Sie! Für die Bequemlichkeit erzeugen sie zusätzliche Elemente, die für die Auswahl der Kanallänge bestimmt sind. Andernfalls ist es erforderlich, Stahlbeton mit Diamantkreisen zu schneiden. Außerdem können Teile in den Wänden oder im Boden unterschiedliche technologische Löcher aufweisen, sodass wir bei Installationsarbeiten keine Diamantbohrungen in Beton verwenden können.

Fazit

Wasserdurchlauf-Betonschalen und Kabelprodukte sind unverzichtbare Elemente von Entwässerungssystemen und Entwässerungs-, Sturm- und Straßenabwassersystemen, Warmwasserversorgungssystemen und Versorgungsunternehmen. Die Verwendung dieser Produkte reduziert die Baukosten der aufgeführten Einrichtungen und beschleunigt deren Installation.

Das Video in diesem Artikel hilft Ihnen, die Funktionen von JBL besser zu verstehen.
