Tmo für betonheizung: zweck, eigenschaften, ausrüstung

Erhitzen von Beton TMO ist eine Technologie, die das Verlegen und Gießen von Transportbeton in monolithischer Bauweise bei negativen Temperaturen ermöglicht, ohne den technologischen Prozess zu stören, wodurch das Material unter normalen Reifungs- und Härtebedingungen steht. Wir möchten über den Zweck und die Eigenschaften der Ausrüstung für die Transformatorheizung von Beton berichten.

Betonheizung

Zweck

Beton ist ein Kunststein, der nach dem Aushärten einer speziell ausgewählten, mit Wasser geschlossenen Bindemittel- und Aggregatlösung erhalten wird. Der Härtungsprozess wird durch die Zementhydratationsreaktion bereitgestellt, für die der Portlandzement und Wasser im flüssigen Zustand erforderlich sind.

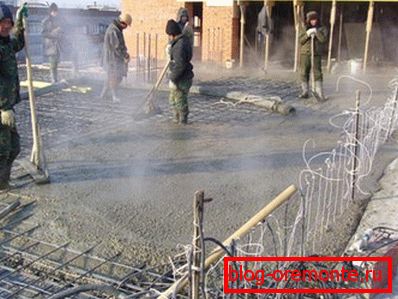

Trotz richtiger Planung und seriöser Organisation der Bautätigkeiten können Arbeiten im Winter nicht vermieden werden. Infolgedessen besteht die Notwendigkeit, Beton zu verlegen oder monolithische Strukturen bei negativen Temperaturen zu gießen, und dies erfordert einen bestimmten Arbeitsansatz und eine spezielle Verlegetechnologie.

Wie Sie vielleicht schon gedacht haben, beginnt das Wasser in der Betonlösung zu gefrieren und zu kristallisieren, wenn die Lufttemperatur unter null Grad Celsius fällt. Beton gewinnt dadurch nicht an Gestaltungskraft und kann seine Aufgaben nicht erfüllen.

  Beachten Sie! Es besteht die Meinung, dass der Beton nach dem Auftauen weiter an Festigkeit gewinnt und reift, als ob nichts passiert wäre. Dies ist jedoch nicht der Fall: Das Material wird nicht in der Lage sein, die berechnete Festigkeit zu erreichen, und wird in jeder Hinsicht noch schlechter sein.

Der einzige Weg, um ein Einfrieren von Wasser in der Lösung zu verhindern, ist das Erhitzen. Dadurch kann das Material die Hauptfestigkeit für den Zeitraum erreichen, in dem fast alles Wasser auf die Zementhydratation reagiert und praktisch keine freie Flüssigkeit im Beton vorhanden ist.

  Beachten Sie! Durch die Erwärmung von Beton können Sie die Bauzeit beschleunigen, die Arbeitsschritte optimal organisieren, die Kosten für einfache Geräte und den saisonalen Mangel an Material und Arbeit reduzieren.

Wege

Es gibt verschiedene Möglichkeiten, Beton für das Winterlegen und Gießen zu erhitzen.

Solche Technologien werden mit unterschiedlicher Häufigkeit verwendet:

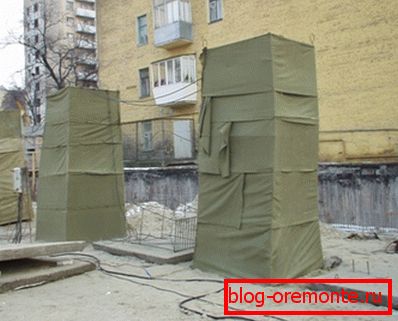

• Bau von Unterkünften, Teplushk, Aufbauten und anderen Strukturen, die den direkten Kontakt des Arbeitsbereichs mit kalter Luft verhindern. Wird häufig in Verbindung mit Heizgeräten für Elektro-, Festbrennstoff-, Diesel- oder Gaskraft verwendet. Verweist auf kostenintensive und ineffiziente Methoden, die für große Objekte ungeeignet sind;

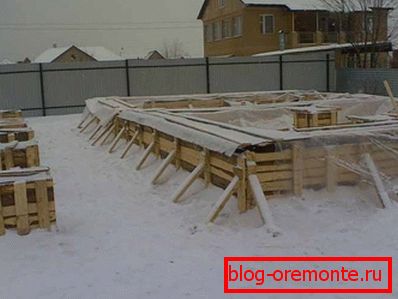

• Heizschalung verwenden. Es wird davon ausgegangen, dass spezielle Ausrüstungen für den Bau von Schalungen mit Heizelementen sowie ein Komplex aus Anschluss- und Versorgungsdrähten, Transformatoren und Automatisierungssystemen zur Steuerung und zum Schutz des Systems vorhanden sind. Geeignet für kleine Strukturen, Wände und andere Standardelemente;
• Elektrodenheizung Beton. Aufgrund des thermischen Effekts, der für den Durchgang von elektrischem Strom durch einen Leiter mit Widerstand charakteristisch ist, ist hier nur die Lösung die Lösung. Es zeichnet sich durch einen niedrigen Wirkungsgrad und hohe Energiekosten aus und eignet sich zum Gießen vertikaler Wände, Membranen und Säulen.

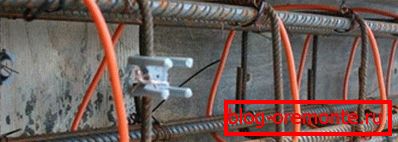

• Betonheizung с помощью провода ПНСВ (1, 2). In der Schalung befindet sich ein spezieller Draht, der sich erwärmt, wenn elektrischer Strom durch sie fließt. Die Erwärmung von Beton mit TMO und Drähten zeichnet sich durch einen ziemlich hohen Wirkungsgrad und niedrigen Energieverbrauch aus, der für verschiedene, auch für massive und nicht standardisierte Strukturen geeignet ist.
• Infrarotheizung. Hier wird die Lösung mit speziellen Kühlmatten erhitzt, allerdings besteht das Problem der Wasserverdampfung. Das Verfahren eignet sich für Platten und kleine horizontale und dünnwandige Strukturen.
• Induktionsheizung. Basierend auf dem Phänomen der elektromagnetischen Induktion: Eine Spule mit einem Leiter erzeugt ein elektromagnetisches Wechselfeld, das im Verstärkungskäfig der Struktur einen Strom induziert, durch den es sich erwärmt. Unterscheidet sich in teuren Geräten und komplexen Berechnungen der Windungszahl und des thermischen Effekts.

Beachten Sie! Durch die Analyse aller Methoden zur Temperaturerhöhung der Lösung können Sie das Heizen mit Drähten als das vielseitigste und effektivste auswählen, das für Strukturen verschiedener Größen und Formen relevant ist und sich für das Arbeiten mit großen Betonmengen eignet.

Als nächstes betrachten wir die Hauptstromquelle für elektrische Heizungssysteme für Beton - Transformatoren und Stationen, die die Netzspannung in akzeptable Werte umwandeln sowie den Betriebsstrom in der Anlage liefern und einstellen.

Ausrüstung

Für die Umsetzung der Elektroheizung sind spezielle Geräte erforderlich. Neben Heizdrähten oder -elektroden benötigen Sie eine Stromquelle mit den angegebenen Parametern für Strom und Spannung am Ausgang.

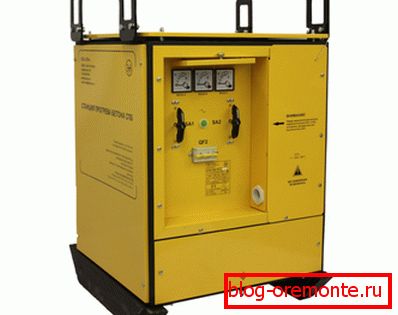

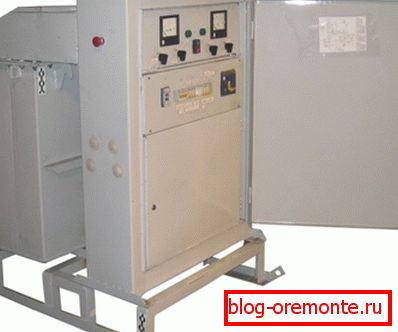

Die häufigste Art solcher Geräte ist eine KTPTO-80-Station an einem TMTO-80 / 0,38 U-3-Leistungstransformator. Hierbei handelt es sich um einen kraftgekühlten Abwärtstransformator mit Ölkühlung und einer Dreiphasenwicklung mit drei Gewinden und einer Leistung von 80 kW.

Die Ausgangsspannung (LV) beträgt 42 V, die Eingangsspannung (HV) beträgt 380 V. Die Frequenz des Versorgungsstroms beträgt 50 Hz. Ein dreiphasiges Netzteil mit einer Nennleistung von 2,5 kVA ist erforderlich. Auf der CH-Seite stehen solche Spannungsstufen im Leerlauf zur Verfügung - 55 V, 65 V, 75 V, 85 V und 95 V.

Die Leistung der Wicklung eines Leistungstransformators von der NN-Seite beträgt 2,5 kVA, der Strom auf der SN-Seite bei einer Spannung von 55 - 65 V - 520 A bei einer Spannung von 75 - 85 - 95 V - 471 A.

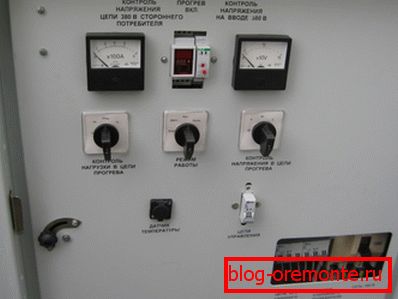

Im Automatikmodus ist es möglich, die Temperatur der elektrischen Heizung im Bereich von 20 - 100 Grad Celsius einzustellen. Mit einer Leistung von 80 kW können sich bis zu 90 m3 Beton erwärmen.

Die Station ist mit einem Transformator im Gehäuse, einem Schutzgehäuse mit Türen ausgestattet, die die Inspektion und Reparatur der Einheiten, das Steuer- und Schutzmodul für den Notbetrieb, Halterungen, Skids oder Rahmen für den Transport von Geräten erleichtern. Das Gewicht des Transformators beträgt 665 kg. Die Abmessungen betragen 147 x 140 x 101 mm.

Der Preis der Ausrüstung variiert zwischen 90 und 120 Tausend Rubel, die Miete beträgt etwa 10% der Kosten pro Tag. Das Anschließen der Station und das Einsetzen der Last mit der Last erfolgt durch einen professionellen Energietechniker. Es ist nicht erwünscht, dies selbst zu tun. Außerdem ist dies durch die Bauvorschriften und Sicherheitstechnik verboten. Die Energietechnik sollte eine Standardtoleranz von 1000 V haben.

Beachten Sie! Die Station kann als Stromquelle für Elektrowerkzeuge mit einer Spannung von 42 V und zur Beleuchtung des Objekts verwendet werden. Das Schneiden von Stahlbeton mit Diamantkreisen und das Diamantbohren von Löchern in Beton bei einer solchen Spannung werden nicht durchgeführt.

Fazit

Anlagen zum Erwärmen der Betonlösung durch Transformatoren während der Winterverlegung können die Bauarbeiten erheblich beschleunigen und die organisatorischen Abläufe im Hinblick auf die Jahreszeiten und Jahreszeiten optimieren.

Das Video in diesem Artikel zeigt das Gerät in Betrieb und hilft, die Verwendung zu verstehen.
