Wie ist die bewehrung von porenbeton

Beim Bau industrieller und ziviler Konstruktionen für Mauerwerk wird die Bewehrung von Porenbeton gemäß GOST 5781-82 und GOST 10884-94 vorgenommen, wobei die Anzahl der Bewehrungsstäbe von mindestens zwei angegeben ist. Solche Blöcke werden für Flachbauten verwendet, bei denen oft Zweifel an der absoluten Festigkeit des Fundaments bestehen, was zu einer geringen Absenkung führen kann, die die Wände (Risse) exponentiell beeinträchtigen kann. Nachfolgend betrachten wir die Regeln für die Installation von Metallbewehrungen und zeigen Ihnen das Video in diesem Artikel zu diesem Thema als Ergänzung.

Blockverlegung und Verstärkung

Was gibt es?

• In Anbetracht der Verformungseigenschaften (Zerbrechlichkeit der Blöcke) ist die Neigung zur Rissbildung sehr hoch, und daher werden gemäß dem oben genannten GOST verstärkte Wände aus Porenbeton hergestellt, was eine äußerst notwendige Maßnahme ist. Je nach Projektart und Stabilität der Region werden solche Befestigungselemente an verschiedenen Stellen ausgeführt.
• Der Verstärkungsrahmen in Form eines Gürtels ist auf einer Überlappungsebene angeordnet, um die Vertikallasten gleichmäßig zu verteilen, und zwar unter Zugspannung.
• Beim Verlegen der Wand auf die Blockreihe werden je nach Durchmesser des Metallstabes zwei spezielle Längsnuten hergestellt, bei denen die Bewehrung in zwei Reihen angeordnet ist (Eine solche Maßnahme zur Verstärkung wird in der Regel für jede Reihe vorgenommen).

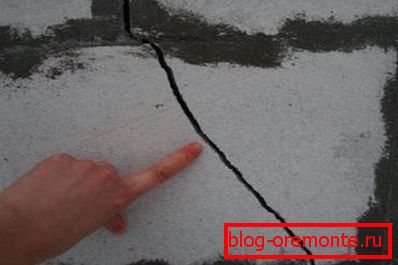

• Mit diesen Methoden können Sie Blockrisse vermeiden, wie auf dem Foto neben dem Untertitel, und die Integrität des Mauerwerks selbst bestimmen..

Hinweis Laut GOST 31359-2007 können tragende Wände aus Porenbeton in einer Höhe von höchstens 20 m (5 Etagen) errichtet werden. Für freitragende Wände ist eine Höhe von 30 m (9 Etagen) zulässig.

Verstärkung

Achtung! Autoklav-Zellblöcke liegen aufgrund ihrer chemischen Eigenschaften sehr nahe an schwerem Beton, gleichzeitig hat Porenbeton jedoch eine schwache alkalische Reaktion - pH = 9-10,5 plus eine hohe Porosität der Struktur. Diese beiden Faktoren schwächen den Schutz von Beschlägen vor Feuchtigkeit und Luft erheblich, die hier im Gegensatz zu dichtem Beton in das Mauerwerk eindringen.

Beim Verlegen der Stäbe in die Mitte der Struktur sollten sie daher durch eine Isolierung in Form von Leim oder Zementsandmörtel geschützt werden (in den trockenen Teilen der Gebäude - Trennwände - eine solche Isolierung ist nicht erforderlich).

Jede Verlegung unterliegt drei Arten von Lasten, die Sie oben im schematischen Diagramm sehen (dies sind die Hauptarten von Lasten). In dieser Hinsicht erfordert die in GOST 5781-82 und GOST 10884-94 gegebene Anweisung eine obligatorische Querverstärkung, die strukturelle Festigkeit bei Zug, Reißen und Bruch bietet.

Wenn in diesem Fall der Abstand von einer Überlappung zur anderen mehr als 3 m beträgt, müssen mindestens zwei Höhenverstärkungen in der Höhe vorgenommen werden.

Wenn Sie eine konventionelle Konstruktion haben, bei der der Abstand zwischen den Etagen nicht mehr als 3 m beträgt, erfolgt die Verstärkung des Porenbetonmauerwerks nur in der Unterfensterzone. Wenn jedoch alle Wände leer sind, teilen Sie einfach die Höhe in zwei Hälften und installieren Sie die Stäbe auf dieser Ebene (auch feststellen, wie der Beton von der Schweißmaschine erhitzt wird ).

Blöcke können Rutsche oder konventionell sein, und wenn sich bereits ein Sitz in der Rutsche befindet, müssen Sie es normalerweise selbst tun, Zementsand (feinkörnigen Beton) oder Klebermörtel dort einfüllen und erst danach die Bewehrung platzieren.

Das Herausschneiden der Nut ist aufgrund der porösen Struktur des Steins leicht genug, jedoch ist ein Abplatzen während des Schneidens möglich. Um die dünne (verbleibende) Wand nicht zu durchtrennen, lassen Sie einen Abstand von mindestens 60 mm vom Blockrand.

Zum Tragen von verstärkten Steckbrücken verwenden Sie am besten Tablettblöcke (in Form des Buchstabens P und im Westen werden sie üblicherweise als U-förmig bezeichnet). Wenn sie in einer Reihe angeordnet sind, bilden sie ein langes Tablett, in dem die Verstärkung besonders gut auf das vorgefertigte Material aufgesetzt werden kann Lösung.

Wenn die Wandstärke (Trennwand) nicht mehr als 200 mm beträgt, kostet dies normalerweise nur eine horizontale Stange mit einer Dicke von 8 bis 12 mm. Wenn jedoch die Gebäudehöhe 1,5 Stockwerke übersteigt, wird in diesem Fall erneut eine zweireihige Bewehrung verwendet.

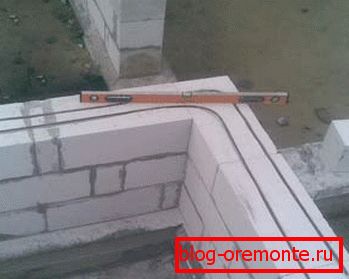

Schauen Sie sich das Foto oben an - dort sehen Sie, wie die verstärkten Porenbetonstürze mit den Rillen abgerundet werden, ihre Umrisse wiederholen, und Sie sehen feste Balken ohne Brüche. Wenn sich also herausstellt, dass der Übergang an dieser Stelle erfolgen muss, muss die Bewehrung entweder verschoben und in die Mitte der Spannweite eingesetzt oder an der Ecke mit Strickdraht (Spezialstahldraht) befestigt werden.

Natürlich können Sie die Armierung auch mit Elektro- oder Gasschweißen andocken, was jedoch sehr unpraktisch ist und im Vergleich zum Stricken der Verbindungen viel Zeit kostet.

Sollte sich erinnern

Запомните, что в любом случае следует армировать стены большой длины, так как у них большая парусность, и они подвергаются боковому давлению ветра, сто может вызвать растрескивание кладки от изгиба. Также, помимо подоконной зоны следует укреплять прутьями первый ряд газобетонных блоков - они несут на себе практически всю вертикальную и боковую нагрузку от стены и перекрытия. Для осуществления поставленной задачи используют прут А-III, толщиной не менее 8 мм и лишь в особых случаях допускается сечение 6 мм. (Ш читайте также статью «Штроборез для газобетона: конструкционные особенности и применение»).

Für den maximalen Schutz des Mauerwerks vor Rissen bei unterschiedlichen Belastungen wird die Bewehrung sowohl an der ersten als auch an jeder vierten Reihe von Porenbetonblöcken durchgeführt. Dabei wird die vertikale Bewehrung nicht berücksichtigt, die in erdbebengefährdeten Bereichen erfolgt. Die vertikale Verstärkung hängt vom Risikograd ab, und die zuständigen Behörden erteilen einen Sonderauftrag für den Bau von Gebäuden.

Hinweis Diamantbohren von Löchern in Beton und in Blöcken der Autoklavenherstellung kann in diesen Fällen durchgeführt werden, wenn sich keine Metallbrücken im Weg des Bohrers befinden, um die der Bohrer einfach herumbricht. Es ist auch zu beachten, dass das Schneiden von Stahlbeton mit Diamantkreisen möglich ist, wenn keine Bewehrung auf der Schnittbahn gefunden wird.

In solchen Fällen, in denen der Beton zusammen mit den Stangen geschnitten werden muss, müssen Sie eine spezielle Schleifscheibe zum Schneiden von Stahlbeton kaufen.

Fazit

Безусловно, армирование газобетонной и любой другой кладки занимает определённое время, которым вы, возможно, не располагаете, но это стоит ваших усилий. Дело в том, что цена ремонта растрескавшейся стены окажется несоизмеримо выше времени, затраченного на укладку металлических прутьев (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).
