Abflussrohr für flachdächer - gerät und installation

Der Hauptfeind eines Daches ist Wasser, dessen zerstörerische Wirkung zu einer Verringerung der Lebensdauer des Dachmaterials und zu Lecks führt. Doppelt abfallende, gehitzte und sogar einfach abfallende Dächer haben etwas gegen das aufgetaute und Regenwasser. Dies sind ihre Hänge, dank deren die Feuchtigkeit, die nicht auf dem Dach bleibt, nach unten abrutscht. Flachdächer sind weniger geschützt, Pfützen sammeln sich auf einer ebenen Fläche an und haben keine Zeit zum Trocknen.

Durch Wasserstauung wird die Abdichtungsschicht methodisch zerstört, außerdem sammelt sich der vom Wind aufgebrachte Staub in ihnen und bildet ein sumpfiges Substrat. Pflanzensamen, die in diesem "Boden" eingeschlossen sind, keimen und zerstören die Wurzeln der Überdachung. Um eine Verlängerung der Lebensdauer zu vermeiden, sind Flachdächer mit einem Abflusssystem ausgestattet, das Wasser von der Oberfläche in den Abwasserkanal leitet.

Flachdachentwässerungssystem

Flachdachentwässerungssystem — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

1. Nicht organisiert Es liegt daran, dass das Wasser gerade von den steilen Hängen abrutscht. Diese Methode der Selbstentleerung wird in Privathäusern mit Schrägdächern angewendet, ist jedoch nicht für Konstruktionen mit Flachdach geeignet.
2. Äußeres. Besteht aus am Windsteg oder Dachsparren befestigten Rinnen- und Ablaufrohren. Aufgrund der Schwerkraft aufgrund der Neigung des Daches wird das Wasser von den Hängen entfernt und in einen Abfluss oder eine Dusche abgelassen. Der externe Abfluss dient zum Ableiten von Wasser von einem flachen Dach mit geringer Fläche, insbesondere für wirtschaftliche Strukturen.
3. Inneres Ein charakteristisches Merkmal des internen Abflusses ist, dass er in die Dachpfanne gelegt wird. Es ist so konzipiert, dass es den Besonderheiten eines Flachdaches entspricht.

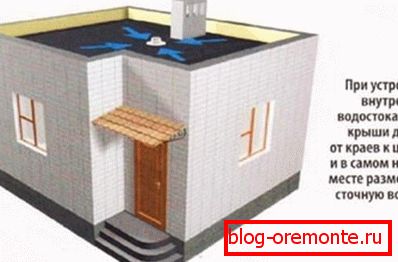

Flachdach mit internem Abfluss

Flachdach mit internem Abfluss размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:

• Dachrinnen-Trichter, die an der Oberfläche des Daches an niedrigen Stellen mit einer razuklonke errichtet wurden. Trichterfunktion - Sammeln und Filtern von Schmelze und Regenwasser, das auf das Dach fällt.
• Horizontale Abflussrohre, die unter einer Schicht aus Abdichtung und Isolierung unter einer Neigung installiert werden, wenn eine Schwerkraftdrainage installiert ist, oder ohne eine Neigung, wenn Vakuum vorhanden ist.
• Vertikale Abflussrohre, die Wasserströme aus horizontalen Rohren sammeln und in Abwasserkanäle abfließen.

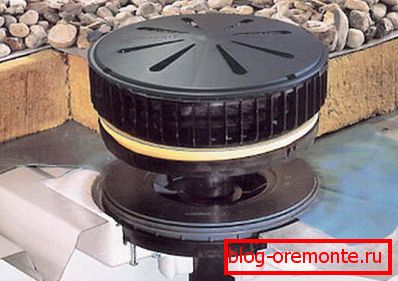

Gemäß der Methode der Bewegung von Wasser in dem Abflusssystem ist Schwerkraft und Vakuum. Das Prinzip des Vakuumablaufs besteht darin, dass der Niederschlag die Rohrleitungen vollständig ausfüllt. Dadurch entsteht eine Wassersäule. Beim Abwärtsbewegen steigt die Luft zuerst an, bildet eine Vakuumumgebung und leitet das Wasser dann aus dem Abzugstrichter, als würde es saugen. In Bereichen mit starken Duschen empfehlen erfahrene Dachdecker die Installation eines Vakuumsystems, das schnell mit einem großen Wasservolumen zurechtkommt, und aufgrund seiner schnellen Bewegung durch Rohre sogar selbstreinigend.

Das Design des Abzugstrichters

Der Abfluss auf einem Flachdach trifft auf die Sammlung und Aufnahme von Wasser, das sich an der Oberfläche ansammelt. Es besteht aus:

• Der untere Teil, der im Boden eines Flachdaches montiert ist.
• Verschließen Sie den oberen und den unteren Teil des Abzugstrichters luftdicht miteinander.
• Der obere Teil, in der Dicke der Isolierung und der Abdichtung.
• Schutzgitter, das sich oberhalb der Dachfläche befindet und den Abzugstrichter vor dem Eindringen großer Fremdkörper und der Bildung von Verstopfungen schützt.

Die Dichtheit der Verbindungen zwischen den Elementen des Abflussrohrs - eine Voraussetzung für den effektiven Betrieb des Abflusssystems. Bei der Untersuchung eines Flachdaches nach Feststellung eines Lecks in 70% der Fälle bestand das Problem im Eindringen von Wasser zwischen den Fugen der Trichterteile.

Arten von Abflussrohren

Dachabflussrohre können aus verzinktem Metall, Kupfer oder Polyvinylchlorid bestehen. Verzinkte Exemplare werden dank des günstigen Preises häufiger als andere verwendet. Kupfertrichter haben aufgrund der transzendentalen Kosten nicht an Popularität gewonnen, zumal sie nicht mit allen Dachmaterialien kombiniert werden. Produkte aus Polyvinylchlorid eignen sich hervorragend für die Montage auf weichen Fliesen, Shinglas und Unduline.

In Fachgeschäften gibt es folgende Arten von Abwasserkanälen:

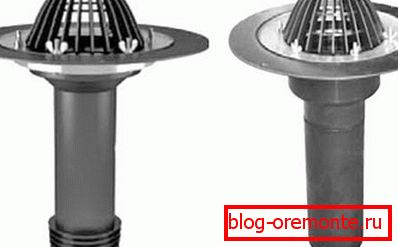

1. Kolpakovye Verstehen Sie, dass vor Ihnen kolpakovaya Trichter, hilft das Schutzgitter, ähnlich einer Kappe oder Glas, die über die Oberfläche des Daches ragen. Es bewältigt nicht nur große Wasserströme, sondern filtert es auch vor großen Verunreinigungen, so dass der Abfluss nicht verstopfen kann.



2. Flach Der Trichter, der auf Höhe der Dachfläche installiert ist, wird auf betriebenen Flachdächern montiert, die mit Ziegeln oder Asphalt bedeckt sind.
3. Beheizt Ein solcher Trichter wird durch ein in ihm eingebautes Thermokabel erhitzt, das den Schnee erwärmt und die Bildung einer Eiskruste verhindert, die den Abfluss verhindert.



4. Mit vertikaler oder horizontaler Freigabe.

Regeln für die Installation von Abflussrohren

Bei der Erstellung von Abflussrohren halten sich professionelle Dachdecker an folgende Grundsätze:

• Platzieren Sie die Krater an Stellen, die sich unterhalb der Hauptebene des Daches befinden. Die Neigung zwischen der Basis und dem Trichter sollte mindestens 2 Grad betragen und in einem Abstand von 50 cm auf 5 Grad ansteigen. Neigung eingestellt bei razuklonke Dämmplatten, Blähton oder Beton.
• Wasserablauftrichter werden gleichmäßig auf der Oberfläche eines Flachdaches mit einer Geschwindigkeit von 1 Stück pro 25 Meter Länge verteilt.
• Unabhängig von der Dachfläche beträgt die Mindestanzahl von Abwasserkanälen zwei. Wie beim Verstopfen des Abflusses oder bei starken Regenfällen sorgt der zweite für einen Trichter, der außer Betrieb ist oder ein großes Wasservolumen nicht bewältigen kann.
• Der kleinste zulässige Abstand zwischen den Trichtern beträgt 50 cm und vom Dachrand 1 m.

Installationsverfahren

Installieren Sie die Abflussrinnen wie folgt auf einem flachen Dach:

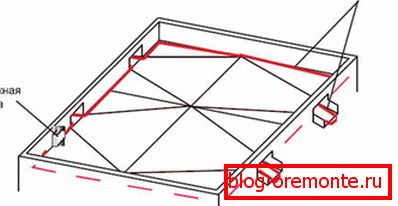

1. Die Oberfläche des Daches ist in geometrische Flächen mit gleichmäßiger Fläche unterteilt, die eine Neigung zur Mitte bilden, indem Lehmit eingefüllt, Dämmplatten eingefüllt oder Beton gegossen wird. In diesem Fall wird der untere Teil des Trichters im Dachfuß installiert und mit einem horizontalen Abflussrohr verbunden.





2. Verbinden Sie nach dem Verlegen der Isolierung und der Abdichtung den oberen Teil des Trichters mit der Unterseite.
3. Eine Kunststoffschürze, die sich im oberen Teil des Trichters befindet, wird zwischen der oberen und der unteren Dachschicht angeordnet und mit einem verschmolzenen Schürzenbitumen befestigt.



4. Als nächstes decken Sie den Dachkuchen mit Mastix oder Bitumen für das Dach ab und bilden ein Schutzgitter.
5. Sie prüfen die Dichtheit der Verbindungen und die Wirksamkeit des Abflusses mit einer einfachen Überprüfung: In einem Abstand von 2 m vom Trichter wird ein Eimer Wasser herausgeschleudert, und es wird beobachtet, wie schnell und ob es in den Abfluss fällt.

Das Entwässerungssystem einschließlich der Schornsteine ​​muss regelmäßig überprüft und gereinigt werden, damit unerwartete Regenfälle nicht zum Einsturz des Daches führen. Ein ordnungsgemäß organisierter Abfluss verlängert nicht nur die Lebensdauer des Daches, sondern wird auch zu einer Wasserquelle für die Bewässerung, wenn Sie sich um die Erhaltung der natürlichen Ressourcen sorgen.
