Bau des walmdaches des hauses mit eigenen händen - gerät und

Beim Bau Ihres eigenen Hauses müssen Sie Tausende von Fragen lösen und dabei die eine oder andere konstruktive Lösung und das Material bevorzugen. Selbst wenn die Arbeit von einer professionellen Firma ausgeführt wird, liegt die Verantwortung für diese Wahl beim Kunden. Und wenn ein Haus selbständig errichtet wird, liegt nicht nur die Projektkoordination, sondern auch die Umsetzung auf den Schultern des Eigenheimbesitzers.

In früheren Zeiten wurde das Wissen über den Bau eines Hauses vom Mund der alten Generation an die neue Generation weitergegeben. Außerdem wendete jeder erwachsene Mann sie in der Praxis an und schuf ein Haus für seine Familie. Nun kann eine Person ohne Fertigkeiten nicht mit eigenen Händen ein Walmdach bauen. Diese Informationen können jedoch im Internet abgerufen werden, angefangen mit abgeschlossenen Projekten bis hin zu Videoanweisungen.

Aussehen und Nutzen

Das Satteldach, auch Hüftdach genannt, besteht aus 4 geneigten Ebenen, Schrägen und einer rechteckigen Basis. Zwei von ihnen haben eine Trapezform, sie befinden sich an den Seiten und die Endabhänge ähneln Dreiecken und befinden sich dort, wo das Giebeldach Giebel hätte. Auditorien oder Gaubenfenster, Kuckucke, Erkerfenster werden an den Hängen angebracht, was das Aussehen eines solchen Daches noch interessanter macht.

Diejenigen, die mit eigenen Händen ein Walmdach bauen werden, erklären diese Wahl durch ihre Vorteile:

1. Aufgrund der fehlenden Giebel hat das 4-Steildach eine erhöhte Widerstandsfähigkeit gegen Windböen und eignet sich daher für den Bau bei sehr windigem Wetter.
2. Eine größere Anzahl von Hängen hilft, aufgetautes und Regenwasser und Schnee von der Dachoberfläche wirksamer zu entfernen. Aus diesem Grund finden Sie kein Foto eines Hauses mit einem Walmdach mit Schneekappe;
3. Die Möglichkeit, ein geräumiges Dachgeschoss zu schaffen, das für Hausbesitzer wichtig ist, die sich für eine rationelle Raumnutzung interessieren;



4. Angemessener Preis Für die Konstruktion eines Fachwerkträgersystems wird Holz verwendet, und es kann mit jedem geeigneten Dacheindeckungsmaterial abgedeckt werden. Die Konstruktion ist nicht viel teurer als ein doppelseitiges oder halb gelenkiges.

Projekterstellung

Bevor Sie mit der Konstruktion beginnen, müssen Sie das Design und die Zeichnungen erstellen, um Fehler bei der Installation zu vermeiden. Nachdem Sie die Länge und Breite des Hauses bestimmt haben, führen Sie die folgenden Berechnungen durch:

• Berechnung des Neigungswinkels. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.





• Berechnen Sie die Höhe des Kamms. Um die Höhe des Skates zu bestimmen, müssen die geometrischen Schulstunden in Erinnerung gerufen werden. Da wir bereits den Neigungswinkel der Steigungen bestimmt haben und die Basis kannten, werden trigonometrische Elementarformeln die Berechnung erleichtern.

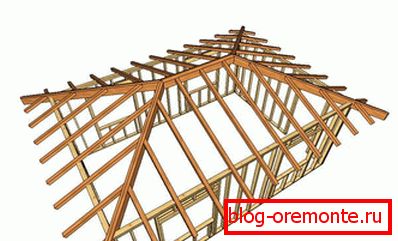

Die Zusammensetzung des Traversensystems

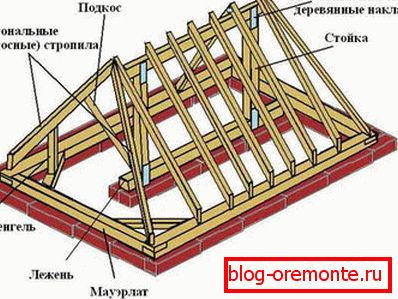

Um zu verstehen, wie man ein Walmdach baut, muss man die Zusammensetzung seines Dachsystems kennen. Dies ist eine Sammlung aller Stützelemente, die den Rahmen bilden, auf dem das Dachmaterial liegt. Es beinhaltet:

1. Mauerlat Dicker, haltbarer Holzabschnitt 150x150 mm oder 100x100 mm. Er verteilt das Gewicht des Daches im Umkreis des Hauses. Für das Schrägdach werden 4 Haltestangen benötigt. Wenn das Haus aus Holz gebaut ist, wirken die oberen Ränder eines Baumstamms oder einer Bar als Mauerlat. In diesem Fall wird, wenn die Konstruktion aus Ziegel oder Gassilikat ausgeführt wird, ein Stahlbetongürtel auf der oberen Oberfläche der Wände aufgestellt, in den lange Metallbolzen befestigt werden, an denen die Leistungsplatte befestigt ist.
2. Gratlauf. Eine Stange, an der die oberen Teile der Sparrenbeine befestigt sind. Es bildet den höchsten Punkt des Daches. Am Hüftdach ist der First aufgrund von Hüftelementen kleiner als der Hausdyn.

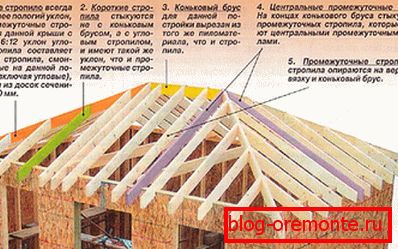

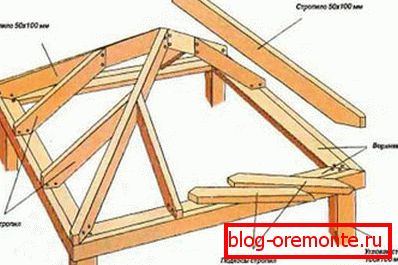

3. Sparren Dies sind Bretter mit einem Querschnitt von 50x150 mm oder 100x150 mm, die die Geometrie der Dachneigungen definieren. Bei der Errichtung des Traversensystems des vier geneigten Daches werden drei Arten von Traversenbeinen verwendet: geneigte (Diagonale), Privates und Scheunen. Reihen auf trapezförmigen Hängen. Schräge Dachsparren sind in der Regel länger als die Reihe und die Belastung ist höher, so dass bei der Herstellung gebrauchter Hölzer doppelt so dick ist. Sie basieren auf dem oberen Teil des Firstträgers und auf der Unterseite der Ecke der Leistungsplatte. Narodniki oder Sparrenhälften haben eine Unterstützung auf den Diagonalsparren und der Mauerlat und bilden eine Hüfte.



4. Hinlegen Tragbalken an der tragenden Innenwand verlegt, wenn dieser im Überlappungsfachwerksystem verwendet wird. Seine Funktion besteht darin, das Gewicht des Daches zum Fundament zu tragen und es zu verteilen.
5. Racks Die vertikale Stütze einer Stange, die auf einem Schuppen errichtet wurde. Sie stützen den mittleren Teil des Binder- oder Firstträgers.
6. Strebe Das Stützelement, das auch als Unterschenkelbein bezeichnet wird, ist in einem Winkel von 45 Grad zu den Dachsparren angeordnet und ruht auf der Zahnstange. Sie verhindern, dass sich die Beine verbiegen und übertragen einen Teil des Gewichts auf die tragende Innenwand.



7. Sprengel Vertikale Stütze, wie eine Zahnstange, Stütze nakosny Sparrenbeine. Truss-Traversen werden häufiger verwendet, d. H. Sprenges, die an horizontalen Kämpfen zwischen den Mauerschlitten benachbarter Schlittschuhe anliegen.
8. Befestigungsschraube. Horizontale Stangen, die ein Sparrenpaar oben oder unten greifen. Sie beseitigen die Berstlast, der die Wände ausgesetzt sind, wenn ein hängendes Traversensystem verwendet wird.
9. Stutfohlen Bretter, die verwendet werden, um Traversen zu verlängern, um einen Dachüberstand zu bilden, der Wände vor Feuchtigkeit schützt. Am häufigsten wird ein Filly für Diagonalsparren benötigt, da seine Länge die Standardmaße des Holzes übersteigt.

Montage des Rahmens

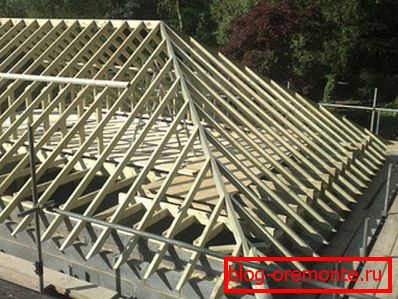

Das viereckige Dach ist recht einfach aufgebaut, vorausgesetzt, es sind die notwendigen Werkzeuge und ein Paar körperlich starke Assistenten vorhanden. Die Arbeiten werden in der folgenden Reihenfolge ausgeführt:

• Mauerlat wird auf der Oberfläche der äußeren Stützwände durch eine Abdichtung auf der Innenfläche - dem Keller - befestigt. Vertikale Ständer werden in Schritten von 1 - 1,2 m installiert und ein Firstträger wird auf die Ständer gesetzt.



• Montierte gewöhnliche Fachwerkbeine. Machen Sie dazu eine Probe - es markiert das erforderliche Getränk unter der Kraftplatte und dem Firstträger. Die übrigen Beine sind nach diesem Muster ausgeführt. Sie sind mit einer Metallecke an der Firststange befestigt. Die Stufe zwischen den Sparren beträgt je nach Breite der Isolierung 60 oder 120 cm.



• Diagonalsparren einbauen. Der obere Teil wird in den Kamm geschnitten, so dass sie zu seiner Fortsetzung werden. Und der Boden ist an den Ecken der Mäherplatte befestigt. Anlagenplaner. Ihre Länge wird durch eine Schnur zwischen den extremen Halbschenkeln gekürzt.



• Wenn der Einbau von Streben und Traversen erforderlich ist, führen Sie es durch. Ohne zusätzliche Elemente kann das nicht passieren, die Länge der Dachsparren übersteigt 6 Meter. Wind und Dachvorsprünge montiert, Befestigungen unter den Dachrinnen.
• Das Dach ist mit einem Bauhefter abgedichtet, der die Filmstreifen mit einer Überlappung von 10-15 cm sichert und die Abdichtungsschicht entlang der Sparrenbeine mit Gegenmantelstreifen befestigt.
• Legen Sie die Massiv- oder Gitterkisten. Für den Dauereinsatz Platten aus feuchtigkeitsbeständigem Sperrholz, für gitterunbeschichtete Platten.
• Dacheindeckung gemäß Projekt. Sie können nur Befestigungselemente verwenden, die im Kit enthalten sind, normalerweise verzinkte Schrauben oder Nägel, die mit einer Gummimütze ausgestattet sind. Beim Verdrehen oder Verstopfen eines solchen Befestigungselements zahlt die Kappe das entstandene Loch aus und isoliert es.



• Sie vervollständigen die Ausrüstung des Entwässerungssystems des vierseitigen Dachs und installieren einen Wasseraufnahmetrichter, ein Abflussrohr und eine Rutsche.
• Wenn der Dachboden als Wohnung vorbereitet ist, wird er von innen mit Mineralwolle oder expandiertem Polystyrol erwärmt, wobei die Verwendung einer Dampfbremse nicht vergessen wird.

Nach der Frage, wie man mit eigenen Händen ein Walmdach baut, kann man viel an den Löhnen der gemieteten Brigade sparen und sich auf die Qualität der geleisteten Arbeit verlassen. Obwohl die Konstruktion als schwierig betrachtet wird, ist ihre Montage für einen Menschen mit grundlegenden Fähigkeiten im Bauwesen, theoretischen Kenntnissen und dem Wunsch, ein Haus alleine zu bauen, durchaus in der Lage!
