Dachsparrendachsystem

Beim Bau eines Gebäudes oder einer Struktur ist das Dach das letzte Element. Diese Überlappung überträgt nicht nur äußere Lasten auf die Wände des Gebäudes, sondern verteilt sie gleichmäßig auf die Wände und die inneren Stützen des Hauses. In den meisten Regionen ist das übliche Satteldach weit verbreitet. Betrachten Sie ihr Gerät.

Was ist ein Satteldach?

Dies ist der beliebteste Dachtyp beim Bau von Wohngebäuden. Damit können Sie einen ziemlich geräumigen Dachboden schaffen, der keine zusätzliche Isolierung erfordert. Darüber hinaus ist die Konstruktion des Satteldaches recht einfach. Seine Installation erfordert keine großen finanziellen Investitionen.

Das Satteldach besteht aus zwei rechteckigen Ebenen, die oben und unten miteinander verbunden sind - mit den Hauswänden. Das Ende eines solchen Gebäudes besteht normalerweise aus den gleichen Materialien wie die Wände des Gebäudes. Hier können Sie den Zugang zum Dachboden machen. Es kann jedoch auch vom Mansardentyp sein.

Heute ist es sehr angesagt, einen weiteren Raum im Dachgeschoss zu bauen. Das von der Innenseite des Fachwerksystems isolierte Satteldach ermöglicht es Ihnen, ein echtes Wohnzimmer zu schaffen.

Der Winkel des Satteldaches sollte dazu beitragen, dass Regenwasser und geschmolzener Schnee unabhängig voneinander absteigen.

Die Gestaltung des Satteldaches

Giebelkonstruktionen sind in einstöckigen Gebäuden am beliebtesten.

Das Design des Satteldaches umfasst:

• Dachsparren;
• Kiste
• geneigte Ebenen;
• Schiedsrichter
• horizontale Rippen;
• das Pferd
• Endovy;
• Überhängen.

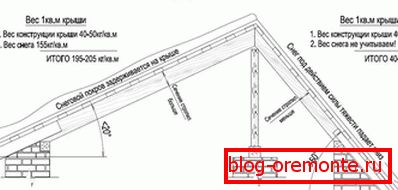

Neigungswinkel

Eine der wichtigsten Komponenten eines zuverlässigen Daches ist der Neigungswinkel oder mit anderen Worten der Neigungswinkel. Ihr Wert hängt direkt vom Klima jedes einzelnen Bereichs, den Eigenschaften der Dachmaterialien und der architektonischen Gestaltung des Gebäudes ab.

Je größer der Dachneigungswinkel, desto weniger Schnee sammelt sich daran und desto mehr Winddruck muss er aushalten. Daher ist das Dach in Gebieten, in denen viel Niederschlag fällt, immer in einem großen Winkel gebaut, so dass sich keine großen Schneemassen ansammeln, die das Gebäude einstürzen könnten.

1. Die Geschwindigkeit, mit der Schnee vom Dach abfällt, hängt auch vom Dachmaterial ab.
2. Die Qualität der Dacheindeckung hängt auch von ihrem Gewicht ab. Dies muss daher bei der Erstellung eines Sicherheitsabstandes für Dachsysteme berücksichtigt werden.

Beachten Sie! In Gegenden, in denen oft starke Winde wehen, sind die Dächer leicht geneigt, um den Winddruck zu reduzieren. Bei einem Satteldach darf der Neigungswinkel jedoch unabhängig von der klimatischen Region nicht unter 5 Grad liegen.

Die Baukosten hängen von der Steigung und der richtigen Auswahl ab. Denn um das Dach mit einem steilen Hang zu bedecken, benötigen Sie mehr Dachmaterial und Arbeitskräfte.

Geräteträgerstruktur

Die Konstruktion des Dachgiebeldachsystems wird durch die Dachform, die Anzahl der inneren Stützen, die Länge des Abschnitts zwischen den Stützen und andere Faktoren bestimmt.

Sparrenbeine sind der führende Teil der Fachwerkstruktur. Sie sind entlang der Dachschräge verlegt und dienen als Unterstützung für die Latte.

Dachsparren in solchen Gebäuden sind zwei Arten:

• Aufhängen - die an den Hauswänden basieren, enden nur ohne Zwischensäulen;
• Hängende - die an den Wänden des Hauses und den Enden und dem Mittelteil ruhen.

Bei der Errichtung von Häusern mit hellen Wänden für die Montage des Daches wurden Dachsparren verwendet. Ihr Hauptvorteil ist, dass sie den langen Abschnitt überlappen können. Dieses Element des Traversensystems arbeitet beim Komprimieren und Biegen.

Aufgrund seiner technischen Eigenschaften belasten die Dachsparren nur zwei extreme Stützsäulen - die Wände des Gebäudes. Der kräftige Reißeffekt ist auf die Dachsparren gerichtet. Um diesen Effekt zu mildern und die Divergenz der Sparrenbeine zu verhindern, wird das Inhalieren angewendet: Holz oder Metall. Sie sind an der Basis der Dachsparren befestigt. Der Balken mit Streben wird parallel zum Spannen verstärkt, wenn die Abschnittslänge mehr als 8 Meter beträgt. Wenn die Spannweite weniger als 8 Meter beträgt, wird zwischen der Oberseite der Dachsparren und dem Anziehen ein Bolzen eingesetzt.

Eine höhere Einstellung des Befestigungsbefestigungselements garantiert eine starke und dauerhafte Verbindung mit den Dachsparren. Dabei spielt es keine Rolle, aus welcher Qualität sie bestehen. All dies soll verhindern, dass der Sparren ausläuft und die Durchbiegung verringert. Diese Technologie findet ständig Anwendung in Dachsystemen von Mansardendächern.

Wenn die Gebäude Säulen-Zwischensäulen oder eine mittlere tragende Wand haben, kann hier ein geneigter Fachwerktyp verwendet werden. Sie können verwendet werden, wenn die Spannweite nicht mehr als 6,5 bis 7 Meter beträgt.

Beachten Sie! Durch die Installation einer weiteren zusätzlichen Säule wird es möglich, die Überlappungsbreite auf 11,5 bis 12 Meter und die beiden Säulen auf 15 bis 15,5 Meter zu erhöhen.

Die Art der Fundamente der Dachsparren für das Dach hängt von den Baumaterialien ab, die beim Bau des Hauses und dessen Rahmen verwendet werden.

Beachten Sie! Dachsystem mit Wandsparren für das Dach, ceteris paribus, einfacher und einfacher zu montieren, verglichen mit den gleichen Systemen. Darüber hinaus spart der Einsatz dieser Art von Sparren Bauholz und folglich die materiellen Ressourcen des Kunden.

Beim gleichzeitigen Einsatz von Hänge- und Wandsparren über mehrere Abschnitte beim Bau eines Daches ist es möglich, sie auf verschiedene Arten zu wechseln.

Vor der Installation des Traversensystems müssen unbedingt alle Messungen durchgeführt, die Anzahl der Höfe berechnet und die erfolgreichsten Optionen für das Zusammenfügen mit anderen Dachelementen ermittelt werden. Dies ist der zeitaufwendigste und der Hauptteil des gesamten Prozesses des Baus eines Satteldaches. Die Zuverlässigkeit und Durchführbarkeit des gesamten im Bau befindlichen Bauelements hängt von der Genauigkeit und Genauigkeit der Berechnung ab. Daher sollte dieser Teil der Arbeit sicherlich Fachleuten anvertraut werden.

Mit Befestigungsmäher

Mauerlat ist ein Teil der Dachkonstruktion, ein Holz mit einem Querschnitt von nicht weniger als 10 x 10 cm und normalerweise 15 x 15 cm. Es ist die Unterstützung der Dachsparren. Ihr Hauptzweck ist eine einheitliche Umverteilung der Lasten, die das Dach des Gebäudes erzeugt. Darüber hinaus erfüllt es die Funktion einer Art Stiftung.

Mauerlat ist auf der gesamten Gebäudelänge unter dem Sparrenfuß installiert. Er geht auf die obere Wandverkleidung. Mauerlat kann entlang der Achse oder näher an der Wandkante befestigt werden, jedoch nicht weniger als 5 cm von der Außenkante entfernt. Das hängt von den technischen Eigenschaften der Wand ab.

Bei der Herstellung von Mauerlatov wird in der Regel Holz verwendet. Bei der Installation einer Metalldachplatte können Sie jedoch verschiedene Metallprofilplatten verwenden.

Um eine Verformung durch den Wind zu vermeiden, sollte der Kraftträger so dicht wie möglich an der Wand befestigt werden, da das Dach fast ein riesiges Segel ist.

Mauerlat wird auf Dachmaterial oder ein anderes Dichtungsmaterial mindestens 40 cm von der Oberkante des Dachbodens aufgebracht. Die Läufe basieren auf Gestellen, die in einem Abstand von 3-5 Metern in die Beine geschnitten werden. Der Winkel zwischen Trussfuß und Strebe sollte sich der geraden Linie nähern. Bei großen Traversenbeinen ist die Installation zusätzlicher Stützstreben, die auf Sonnenliegen basieren, vorgesehen.

Im Allgemeinen ist eine Kraftplatte ein ganzes System aus miteinander verbundenen Teilen, die an Dachsparren befestigt sind. So wird entlang des Umfangs des Daches eine ziemlich starke geneigte Basis gebildet.

Wenn schmale Traversen verwendet werden, besteht die Gefahr, dass die Konstruktion des Traversendachsystems durchhängt. Um dies zu verhindern, wird ein spezielles Bewehrungsgitter angewendet, das aus Streben, Streben und Bolzen montiert wird. Für die Herstellung eines solchen Gitters werden Bretter von 25 x 150 Millimeter Größe oder Holzplatten von Holz mit einem Durchmesser von nicht weniger als 130 Millimeter verwendet.

Das Dachstuhlsystem ist die Trägerbasis des geneigten Dachs, bestehend aus Beinen, geneigten Streben und vertikalen Säulen. Dank Befestigungselementen (Zahnstangen, Bolzen, Streben, Streben usw.) werden die Dachsparren zu einem Sparrensystem zusammengefügt. Dachsparren können aus verschiedenen Materialien hergestellt werden: Metall, Stahlbeton, Holz oder in der Zusammensetzung gemischt.

Für die gängigsten Dachkonstruktionen reicht die mögliche Holzgröße für Dachsparren von 40x150 mm bis 100x250 mm. Diese Parameter hängen von der Länge zwischen den installierten Sparren, der Länge der Sparrenfüße und zwangsläufig von der erwarteten Größe des Schneesnieders und der Windlasten in dieser Region ab.

Die Basis des Dachstuhlsystems sind Binder oder nur Traversen oder Traversen. Sie liegen in einem Winkel, der der Neigung des Daches entspricht, und die unteren Enden sind mit Metallklammern oder Lamellen an der Leistungsplatte befestigt.

Der letzte Teil der Montage des Dachstuhlsystems ist das Verbinden aller Elemente mit Hilfe von Verbindungselementen. Zu diesem Zweck werden am häufigsten Metallecken oder -klammern verwendet, in letzter Zeit wurden jedoch zunehmend auch Schraubverbindungen verwendet.

Arten von Satteldächern

Am praktischsten ist ein Satteldach mit Neigungen von 35 bis 40 Grad.

In dieser Position ist die Last gleichmäßig verteilt, der Dachboden ist jedoch nicht für die Ausstattung des Raums geeignet. Es kann als Hilfsmittel verwendet werden. Ein solcher Fehler kann ein gebrochenes Giebeldach begradigen, das aus zwei Elementen besteht - der Unterseite mit einer scharfen Neigung und der Oberseite mit einem sanften. Dies ist ein Mansardengebäude. Dieses Dach kann einer erheblichen Windlast standhalten und Schnee kommt gut davon. Das Dachsparren-System für das "Haus im Dorf" ermöglicht es, das Dachgeschoss in einem anderen Wohnzimmer auszurüsten.

Sorgfältige und genaue Messungen sind die Grundlage für den Bau eines Satteldaches. Bei der Montage ist absolute Genauigkeit und Genauigkeit zu beachten. Daher sollte der Bau eines Satteldaches auf hochqualifizierte Fachkräfte übertragen werden, die über alle erforderlichen Kenntnisse in Theorie und Praxis verfügen. Zusammenfassend können wir folgendes sagen: Ein Satteldach hat eine Reihe von unbestrittenen Vorteilen. Dazu gehören die Einfachheit des technischen Designs, eine geringe Leckwahrscheinlichkeit, eine hohe Festigkeit und Verschleißfestigkeit, eine einfache Reparatur bei Störungen, die Möglichkeit, ein vollwertiges Wohnzimmer im Dachgeschoss zu platzieren, hervorragende Einsparungen, da seine Konstruktion relativ wenig Baumaterial erfordert.

Video

Video-Tutorial zum Aufbau eines Giebelbindersystems:
