Dachkonstruktionen sind eine der komplexesten bei der Planung und Installation von Wohnbauteilen. Das Dach übernimmt zunächst den „Schlag“, der das Haus vor Niederschlag, Wind und Kälte schützt, sodass der Komfort aller Haushalte von seiner Dichtheit, Langlebigkeit und Qualität abhängt. Die Basis für ein zuverlässiges Dach ist das Traversensystem, das dem Bauwerk Form verleiht, die optimale Neigung einstellt und auch zur Befestigung des Abdichtungsmaterials dient. Die Zusammensetzung und relative Position der Rahmenelemente hängt von der Dachkonfiguration ab. In diesem Artikel beschreiben wir, welche Arten von Dachsystemen es gibt und wie sie sich voneinander unterscheiden.

Funktionen

Dachsparren-System - ein Satz von Stützelementen, die die Geometrie des Daches, den Rahmen der Dachkonstruktion unterstützen und ihm die gewünschte Neigung verleihen. Die Zusammensetzung, Dicke des Profils und die Position der Teile des "Rückgrat" des Daches werden anhand von Berechnungen ermittelt, die permanente und temporäre Belastungen berücksichtigen. Der Dachrahmen führt die folgenden Funktionen aus, die die Funktionalität des Daches bestimmen:

1. Legt die Geometrie und die Neigung fest. Die Dachsparrenbeine des Rahmens geben dem Dach den erforderlichen Neigungs- und Formwinkel, wodurch Schnee oder Niederschlag von der Oberfläche erleichtert werden. Es hängt vom Rahmen ab, wie viele Zangen oder Rampen ein Dach haben. Das Element der Struktur bestimmt also das Aussehen.
2. Es dient als Grundlage zum Anbringen eines Abdichtungsmaterials. Der Kanal des Fachwerksrahmens dient zur Fixierung der Dachhaut.
3. Verteilt das Gewicht des Daches gleichmäßig. Die miteinander verbundenen Elemente des Fachwerkträgersystems sind gleichmäßig verteilt und leiten dann die Last aus der Endbeschichtung und das Gewicht der Schneemasse zwischen den tragenden Wänden der Struktur um, wodurch Verzerrungen oder Verformungen der Struktur vermieden werden.
4. Bietet die Funktion des Daches. Die Struktur des Rahmens unter Berücksichtigung der Eigenschaften des Daches und der Dachdeckung bietet Unterstützung, Belüftung und Schutz vor Kondensat.

Bedenken Sie, dass ein durchdachtes Dachsystem eine Garantie für Haltbarkeit, Zuverlässigkeit und mechanische Festigkeit des Daches darstellt. Daher vertrauen professionelle Architekten auf Design und Installation. Erfahrene Handwerker glauben, dass ein hochwertiger Rahmen viel wichtiger ist als das Abschlussdach, sodass Sie nicht sparen sollten.

Auswahlkriterien

Das Geräteträgersystem zeichnet sich durch eine Vielzahl von Hilfselementen und eine erhöhte Komplexität aus. Es wird gemäß der Berechnung der permanenten und temporären Belastungen zusammengestellt, die auf das Bauwerk, das Projekt und das ausgewählte Dachmaterial sowie auf Umwelteinflüsse wirken. Bei der Auswahl des Fachwerkrahmens werden folgende Kriterien berücksichtigt:

• Klimatische Bedingungen in der Region, in der gebaut wird. Damit das Dach bei starken Regenfällen dem Gewicht von Schnee und Wasser standhält, wird der durchschnittliche jährliche Niederschlag im Winter und im Sommer ermittelt.
• Windlast Um die optimale Dachkonstruktion zu wählen, wird die im Baubereich vorherrschende Windrose bestimmt und auch die Durchschnittsgeschwindigkeit der Windböen berücksichtigt.

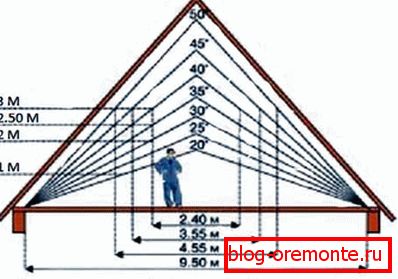

• Die Art der Raumnutzung unter dem Dach. In diesem Stadium wird festgelegt, ob ein Dachgeschoss im Dachraum oder ein nicht beheiztes Dachgeschoss ausgestattet werden.
• Eine Vielzahl von Decklacken. Für jedes Material wird der optimale Neigungswinkel der Steigungen unter Berücksichtigung seiner Form und Befestigungsmethode berechnet.
• Das Budget des Entwicklers Das Sparrensystem ist eines der teuersten in Bezug auf Material und Arbeit, Teil der Dachkonstruktion, daher bestimmen die finanziellen Möglichkeiten des Entwicklers das Aussehen.

Erfahrene Handwerker glauben, dass es sinnlos ist, mit der Natur zu kämpfen. Sie werden immer noch verlieren. Daher sind die klimatischen Bedingungen in der Umgebung, in der Bauarbeiten stattfinden, bei der Auswahl eines Dachrahmens von größter Bedeutung. Wenn die Region windig ist, ist die Steigung der Hänge flach und wenn es schneebedeckt ist, ist es steiler.

Materialien

Das Sparrensystem ist ein unverzichtbares Element für geneigte Dächer jeglicher Form und Konfiguration, bestehend aus vertikalen Stützen, horizontalen Luftzügen und Sparrenbeinen, die eine Unterstützung und zuverlässige Befestigung des Dachmaterials bieten. Das zur Herstellung des Rahmens verwendete Material muss ein geringes Gewicht, eine hohe Festigkeit, Tragfähigkeit sowie Feuchtigkeitsbeständigkeit aufweisen. Die am besten geeigneten Optionen werden betrachtet:

1. Holz Holz ist ein natürliches, umweltfreundliches Material, das leicht und langlebig ist. Für die Herstellung des Rahmens wurden Stäbe mit quadratischem Querschnitt 100x100 mm oder 150x150 mm, Bretter mit einem Querschnitt von 50x150 mm Vollgestein verwendet. Ein wesentlicher Nachteil von Holzrahmenelementen besteht darin, dass sie sich mit ihrem großen Gewicht mit großer Länge biegen und zudem eine geringe Feuchtigkeitsbeständigkeit aufweisen.
2. Metall Metall-Traversensysteme sind teurer als hölzerne, sie werden hauptsächlich mit einer großen Rampenfläche und einem großen Gewicht an Dachmaterial verwendet. Durch die hohe Tragfähigkeit des Metallprofils oder -winkels können Sie die Stufe zwischen den Rahmenelementen ohne Verlust an struktureller Festigkeit erhöhen. Verwenden Sie korrosionsbeständige Metallsorten, um Rostgefahr zu reduzieren.

Beachten Sie! Holz gilt als das am besten geeignete Material für die Herstellung des Sparrenrahmens von Wohngebäuden, da es drei wichtige Eigenschaften aufweist: geringes Gewicht, Festigkeit, Atmungsaktivität. Um die Widerstandsfähigkeit von Holz gegen Feuchtigkeit zu erhöhen, ist es notwendig, die Elemente des Traversensystems mit einem tief eindringenden Antiseptikum zu behandeln.

Gerät

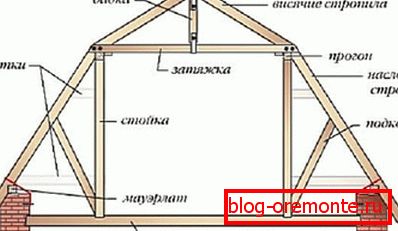

Die Vorrichtung des Dachstuhlsystems besteht aus einem Satz miteinander verbundener Elemente, die sich gegenseitig abstützen, der Struktursteifigkeit die notwendige Festigkeit verleihen und auch das Gewicht des Dacheindeckungsmaterials gleichmäßig zwischen den Stützträgern verteilen. Die Zusammensetzung des Rahmens, die Größe des Querschnitts der einzelnen Elemente und deren Anordnung hängen von der Art der Endbeschichtung, der Neigung der Neigung und der Art der Nutzung des Dachraums ab. Normalerweise besteht der Rahmen aus:

• Mauerlata. Mauerlat wird als Subrafter bezeichnet, der auf der oberen Krone oder einer Reihe tragender Wände eines Hauses montiert ist. Es ist aus strapazierfähigem Weichholz gefertigt. Befestigen Sie die Mauerlat mit langen Metallbolzen oder Ankerbolzen.
• Hinlegen Eine Liege wird als Energiestrahl bezeichnet und befindet sich nicht an den äußeren tragenden Wänden, sondern an den inneren Trennwänden. Auf dem Boden sind zentrale Säulen angebracht, die den Dachfirst abstützen.
• Racks Gestelle werden als vertikale Stützelemente bezeichnet, die den Firstträger oder den zentralen Teil der Fachwerkbeine des Rahmens unterstützen.
• Der Sparren Die Sparrenfüße basieren auf dem Mauerlat- und Firstgrat, der sich schräg zur Dachbasis befindet.
• Rigel und Anziehen. Diese Ausdrücke werden als horizontale Elemente des Rahmens bezeichnet, die zusammen paarweise Fachwerkbeine sind. Die Querstange befindet sich an der Oberseite der Dachsparren, direkt unter dem First, sie ist dicker und stärker als die Anspannung, die sich viel tiefer befindet.
• Strebe Die Strebe ist in einem Winkel zu den Dachsparren angeordnet, um zu verhindern, dass sie sich unter ihrem Eigengewicht verbiegen. An einem Ende stützen sie sich gegen das Bein und mit dem anderen gegen eine Zahnstange oder einen Zug.

Es ist wichtig! Das einfachste Traversensystem besteht nur aus einer Leistungsplatte, Dachsparren und einem Firstträger. Mit der zunehmenden Komplexität des Daches erhöht sich die Anzahl der zusätzlichen Elemente, wodurch die Struktur verstärkt wird, und die Belastung durch Durchbiegung und Ausdehnung wird ausgeglichen.

Ansichten

Die Konfiguration des Dachrahmens hängt von den architektonischen Merkmalen der überlappenden Struktur ab. Das Dach sollte die Anzahl der Lagerpfeiler innerhalb oder außerhalb des Hauses berücksichtigen, um die Last gleichmäßig zu verteilen. Es gibt folgende Arten von Dachsparren:

1. Ausgestoßene Seitenwandsparren werden als Rahmen des Daches bezeichnet, der sich sowohl auf äußere tragende Wände als auch auf innere Wände stützt. In der Rolle der inneren Poren kann es sich um eine Reihe von Säulen oder um eine Trennwand zwischen Räumen handeln, die vom Projekt bereitgestellt wird. Zusätzliche interne Unterstützung wird als Unterstützung für den Firstlauf verwendet. Mit Hilfe von Lamellenanschlägen ist es möglich, großflächige Strukturen zu blockieren, ohne die Steifigkeit zu verlieren.

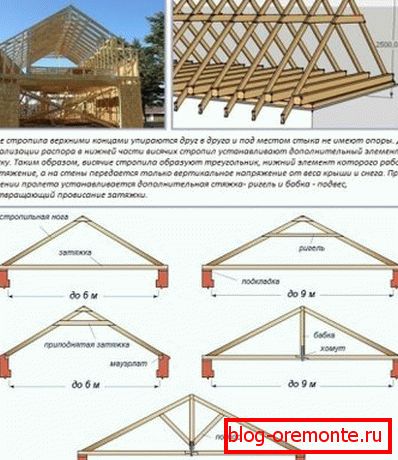

2. Hängend Hängende Dachsparren haben nur an einer Stelle Unterstützung - an der Kreuzung mit der Mauerlat. Am anderen Ende stützen sie sich aneinander, ohne die Unterstützung eines Firstträgers. Ein solches System eignet sich für Strukturen, die keine innere Hauptwand bieten. Sparrenbinder dieser Art haben eine stabile Form in Form eines gleichseitigen Dreiecks und benötigen daher keine stabilisierenden Elemente.

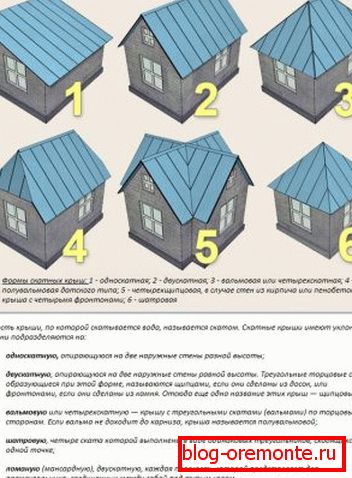

Beachten Sie, dass die endgültige Form eines Fachwerkrahmens aus Holz- oder Metallelementen von der Anzahl der Rampen und dem Dachtyp abhängt. Die einfachsten Optionen werden als Single-Pitch- und Dual-Pitch-Dächer betrachtet, und komplexe sind Hüft-, Halbflanken- und Hüftdach.
