Do-it-yourself sparrendachsystem - gerät und diagramme

In Russland, wo eine starke Verbindung zum traditionellen Turm mit einem dreieckigen Dach besteht, gilt ein Pultdach als nicht repräsentativ und für ein Wohngebäude ungeeignet. Für den Bau von Nebengebäuden und landwirtschaftlichen Gebäuden gibt es keine einfachere und wirtschaftlichere Option. Wenn Sie sich den Bau einer Garage, eines Bades, einer Halle, eines Carports ausgedacht haben, sollten Sie daher unbedingt die Struktur des Traversensystems eines Sheddachs untersuchen, um es mit Ihren eigenen Händen zu montieren, ohne einen Leiharbeiter anzuziehen.

Designmerkmale

Das Sparrendachsystem des Typs mit einer einfachen Neigung ist eine vereinfachte Hälfte der doppelten Neigung. Seine vorteile:

•  Geringes Gewicht Das geringe Gewicht der Konstruktion ermöglicht es Ihnen, das Dach von Grund auf neu zu bauen oder zu rekonstruieren, ohne das Fundament zu verändern, ohne es zu verstärken. Dies ist ein großer Vorteil, da die Kosten für den Bau des Fundaments selbst mit eigenen Händen etwa ein Drittel der Kosten des gesamten Gebäudes ausmachen.
• Verfügbarkeit von Materialien. Da das Dachsystem hauptsächlich aus Holz besteht, wird billiges Material, das überall in Zentralrußland geerntet und verkauft wird, minimiert. Der Baupreis ist für jedes Budget akzeptabel.
• Einfache Installation In der Regel beträgt das Gehalt von professionellen Dachdeckern 50% der Kosten für die Dachkonstruktion. Daher ermöglicht eine solche Konstruktion mit einem elementaren Fachwerksystem die Kosten zu minimieren, indem sie sich weigert, Fremdarbeiter einzustellen und die Dachsparren eines Schilfdaches mit eigenen Händen zu montieren.

Trotz der offensichtlichen Vorteile können die Mängel dieses Dachtyps nicht übersehen werden:

•  Niedrige Energieeffizienz Aufgrund der Tatsache, dass der Luftspalt des Pultdaches, der als natürliche Wärmedämmschicht dient, weniger als der gleiche Abstand vom Dach mit zwei Schrägen ist, reicht er nicht aus, um einen Wärmeverlust zu verhindern. Das Dach besteht aus Materialien mit hoher Wärmeleitfähigkeit, daher ist es im Sommer sehr heiß, kühlt im Winter ab und überträgt Wärme oder Kälte in die Dachräume. Um dieses Manko zu beseitigen, ist es notwendig, eine gründlichere Isolierung und Belüftung der Räume mit den eigenen Händen zu organisieren.
• Die Unfähigkeit, den Dachboden auszurüsten. Für einige Hausbesitzer ist ein Dachboden notwendig, aber es ist schwierig, ihn unter einem einseitigen Dach auszustatten. An der Hangfläche mit einem kleinen Hang ist es jedoch günstig, Solarbatterien, Wassertanks und sogar eine kleine Plattform zum Entspannen und Sonnenbaden zu platzieren.
• Die Bildung von Schneeverwehungen und Schneeverwehungen. Dieses Problem ist relevant für landwirtschaftliche Gebäude neben dem Hauptwohngebäude. Der Schnee rutscht von den steileren Hängen des Daches des Hauses und verweilt in der flacheren Garage. Wenn Sie die Berechnungen jedoch korrekt durchführen, wählen Sie das entsprechende Material aus. Dieser Nachteil ist für die Eigentümer kein Problem.

Konstruktionsfachwerksystem

Single Shed Roof System не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

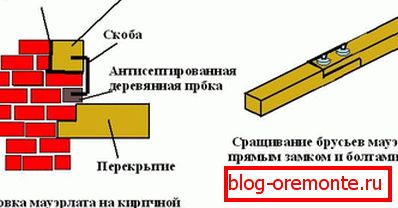

1. Mauerlat Die starke, massive Basis besteht aus einer Stange mit einem Querschnitt von 150x150 mm. Mauerlat ist am oberen Teil der Wände befestigt, so dass er das Gewicht des Daches über sich trägt und auf das Fundament umleitet. Es ist nicht nur in den Häusern aus Blockstamm und Holz installiert, in denen die Aufgaben Mauerlata die obere Krone des Blockhauses übernehmen. Bei Ziegelkonstruktionen oder Gassilikat-Schluff wird die Schalung entlang der Oberkante der Wand festgelegt und ein Betonestrich gegossen.
2.  Sparrenbeine. Sparren sind glatte, haltbare Stäbe aus Holzprofilen 50x150 mm oder 100x150 mm. Sie lehnen an den Wänden und formen die Geometrie der Hänge. Die Stufe zwischen zwei Traversenbeinen wird zwischen 60 und 120 cm gewählt und es ist zu berücksichtigen, dass sowohl eine zu seltene als auch eine zu häufige Stufe unerwünscht ist: Wenn der Sparren unverhältnismäßig viel ist, wird die Konstruktion zu schwer, wenn nicht ausreichend, wird das Gewicht des Dachbelags nicht getragen. Sparren definieren technische Berechnungen.
3. Strebe Auch als Subrafter-Beinelement zusätzliche Unterstützung. Er geht schräg vom Ständer ab, stützt den mittleren Teil des Sparrens ab und verhindert dessen Ablenkung. Die Streben bestehen ebenfalls aus Holz, Bretter mit einem Querschnitt von 50x150 mm.
4. Rack Eine vertikale Stütze, die auf der einen Seite auf der Stützwand steht, während die andere das Sparrenbein stützt und sein Gewicht auf das Fundament des Gebäudes überträgt. Der Abstand zwischen den Zahnstangen sollte 1,2-1,5 m betragen, der größere Abstand bietet keine ausreichende Unterstützung.
5. Hinlegen Sie bestehen aus dem gleichen Material wie die Mauerlat, sie erfüllen die gleichen Funktionen wie der Unterschied, der an den inneren Stützwänden angebracht ist.
6. Scramble Eine horizontal positionierte Platte, die zwei Säulen spannt, um ein Ausbreiten zu verhindern.
7. Stutfohlen Wird verwendet, wenn die Länge der Fachwerkbeine nicht ausreicht, um einen Dachüberstand zu bilden. Dies sind Bretter mit kleinerem Querschnitt, mit deren Hilfe die Dachsparren verlängert werden. Der Abstand von den Ständen bis zum Ende des Stiefels sollte mindestens 40 cm betragen.

Arten von Dachsystemen

Je nach Anordnung der Struktur werden verschiedene Arten von Traversensystemen für die Installation von einseitigen Dächern verwendet, die den angegebenen Bedingungen am besten entsprechen:

•  Unverschämt Die Besonderheit liegt in der Tatsache, dass abgehängte Dachsparren nur in Konstruktionen mit internen Lagerungen montiert werden. Es ist relevant für den Bau ihrer Ziegel oder Blöcke, aber wenn ein Holz- oder Blockhaus zu einer Trennwand mit einer tragenden Wand im Inneren verarbeitet wird, ist es dafür geeignet. Das überhängende Schema umfasst zusätzliche Stützelemente: Zahnstangen, Pfetten, Kontraktionen, gebogene Polster und Streben. Je größer die Fläche und das Gewicht des Pultdaches, desto mehr Hilfsteile. So ist es möglich, die Konstruktion zu blockieren, wobei der Abstand zwischen den Wänden mehr als 12 m beträgt, wenn sich zwei Lagerstützen darin befinden.

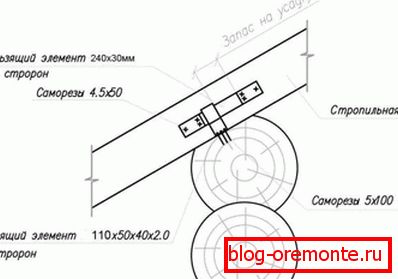

• Gleiten Gebrauchte Schiebesparren beim Bau von Block- und Blockhäusern. Erfahrene Bauherren sagen, dass Holzgebäude in den ersten 5-6 Jahren nach der Montage schrumpfen und im ersten Betriebsjahr bis zu 15% der Höhe verlieren. Wenn Sie sie daher mit einem Dach mit einer starren Halterung ausstatten, verdreht sich das Dach und muss im Laufe der Zeit erneuert werden. Die Schiebesparren an der Unterseite haben jedoch Befestigungselemente vom Schiebertyp. Wenn sich ein Blockhaus setzt, wird das Dach daher nicht verformt, sondern eingestellt.

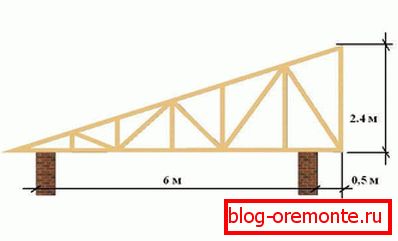

• Hängend Dieses Dachsystem ist nicht auf innere Trennwände angewiesen, es werden nur Außenwände verwendet. Meistens wird für eine solche Konstruktion ein Gebäuderahmen mit den gleichen Wänden in der Höhe konstruiert. Um die Neigung der Steigung mit einem Holzgestell einzustellen. Sparrenbinder sind Vorrichtungen, die aus einem Ständer, Spanner und gegebenenfalls auf dem Boden montierten Streben bestehen. Sie sehen aus wie ein rechtwinkliges Dreieck, bei dem die Hypotenuse der Sparren ist, das kleine Bein die Strebe und das große die Inhalation. Um Traversen zu installieren, werden auf den Balken des Fußbodens temporäre Fußböden angebracht, die das Gewicht des Arbeiters und des Traversens tragen können. Geeignet, wenn der Abstand zwischen den Wänden 4,5 Meter nicht überschreitet.

Gestaltungsmöglichkeiten

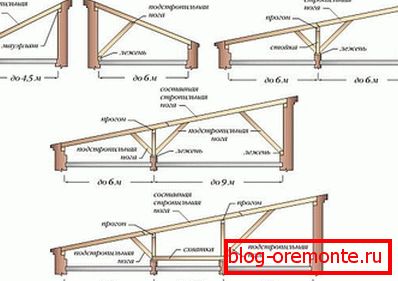

Um zu verstehen, welche Elemente das Dachsparren-System Ihres Pultdaches haben sollte, welche Stufe zwischen ihnen sein sollte, müssen Sie Länge und Breite des Gebäudes messen und den Abstand zwischen den tragenden Wänden bestimmen. Wenn Dina Einrichtungen:

• 4, 5 Meter und weniger. Wenn der Abstand zwischen den Trennwänden klein ist, können Sie die einfachste Option wählen, bestehend aus fest befestigten Mauerlat und Sparrenbeinen. Die Installation verursacht keine größeren Schwierigkeiten, kann von Hand gemacht werden. Diese Methode wird für kleine Nebengebäude verwendet: Garagen, Schuppen, Straßentoiletten.
• 4,5-6 m Wenn der Abstand die empfohlenen Werte überschreitet, sinken sechs Meter breite Sparren, die auf der inneren Trennwand nicht unterstützt werden, unter ihrem eigenen Gewicht. Daher muss das Traversensystem mit Streben verstärkt werden, die auf dem Boden des Bodenträgers ruhen.
• Bis zu 12 m Wenn das Dach mehr als 12 m lang ist, installieren Sie mindestens ein Regal, auf dem die Streben ruhen. Die Stufe zwischen Dachsparren und Zahnstangen darf 1,2-1,5 m nicht überschreiten.
• Bis zu 16 m Bei Konstruktionen, deren Abstand zwischen den Wänden 16 m überschreitet, müssen mindestens zwei mit einem Gelege befestigte Zahnstangen mit multidirektionalen Streben montiert werden. Dieses Sparrensystem wird äußerst selten eingesetzt und eignet sich zur Anordnung großer Ställe für die Haltung von Vieh oder Lagern.

Es versteht sich, dass je größer das Gebäude ist, desto komplexer das Fachwerksystem ist, desto kleiner ist die Stufe zwischen den Dachsparren. Da die Standardlänge des Schnittholzes 6 Meter beträgt, müssen bei Konstruktionen, deren Breite 4,5 überschreitet, die Herstellung von Verbundfachwerkbeinen aus einem oder zwei Planken mit einer Überlappung von 50 cm hergestellt werden.

Ausarbeitung

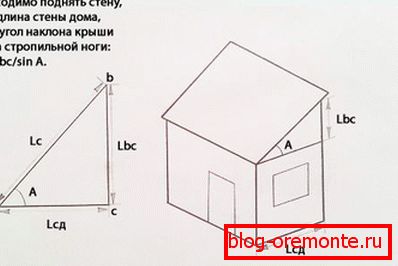

Ein einseitiges Dach hat also die Form eines Dreiecks, von dem einige uns bekannte Seiten sind, der Rest kann mit trigonometrischen Formeln berechnet werden, die jedem aus der Schule bekannt sind. Nehmen wir an, die Hypotenuse ist ein Fachwerkbein, wir bezeichnen es mit Lc. Dann ist das Lbc-Segment das Bein, die Höhe der Wand von den Bodenträger bis zum First. Somit ist Lcd die Breite des Hauses, A ist die Steigung der Steigung (ausgewählt oder berechnet). Nun kommt es darauf an, welche Seiten wir kennen:

• Wenn die Breite des Hauses und die Höhe der Wand von der Decke bis zum First angegeben sind, berechnen wir den Neigungswinkel mit dem Rechner: tgA = Lbc / Lcd;
• Wenn der Neigungswinkel und die Breite der Struktur bekannt sind, berechnen wir die Höhe der Wandanhebung:
• Wenn die Breite des Gebäudes und der Neigungswinkel der Steigungen bestimmt werden, kann die Länge des Sparrenfußes berechnet werden: Lc = Lcd / cosA.

Nachdem die Berechnungen durchgeführt wurden, wird ein Schema gezeichnet, auf das die erhaltenen Dimensionen angewendet werden. Die vereinfachte Zeichnung spiegelt auch den Abstand zwischen den Traversen wider.

Bauen Sie ein Traversensystem auf

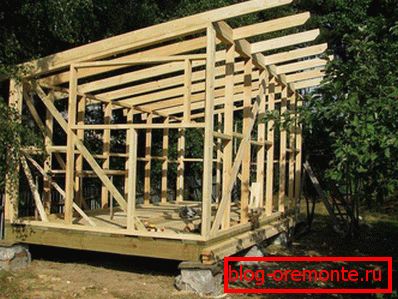

Da die Reihenfolge der Arbeiten von der Art des Traversensystems abhängt, analysieren wir, wie man ein Sheddach für eine 4,5 m breite Garage mit eigenen Händen baut.

1. Nach dem Aufstellen von Giebelwänden, deren Ende in Form eines rechtwinkligen Dreiecks ist, werden die Trennwände, auf denen die Neigung ruht, vor der Installation der Leistungsplatte wasserdicht gemacht. Zu diesem Zweck wird ein zwei- oder dreimal gefalteter Ruberoid oder eine spezielle Folie verwendet.
2. Ein verstärkter Gürtel wird an der Wand angebracht: Schalung wird installiert, Verstärkung wird installiert und viskose Beton wird gegossen. Vorgefertigte Bohrungen zur Montage der Mauerlat. Vor dem Fixieren der Haltestange wird diese mit einer feuerfesten bioprotektiven Zusammensetzung behandelt. Befestigen Sie die Leistungsplatte mit Ankerbolzen.



3. Dann bereiten Sie die Dachsparren vor. Gekaufte Bretter werden mit eigenen Händen gesägt, wobei zu berücksichtigen ist, dass das Sparrenbein auf beiden Seiten einen Dachüberstand von 40 bis 50 cm bilden muss. Ein Dachsparren heben an und markieren die Stelle für die Verbindungen unter der Leistungsplatte. Die übrigen Beine sind nach diesem Muster ausgeführt.
4. Sie bauen die hinteren und vorderen Dachsparren mit ihren eigenen Händen auf, wobei sie die Angelschnur zwischen sich ausdehnen, entlang der die restlichen Sparrenbeine gesetzt und nivelliert werden. Optimal, wenn der Abstand zwischen ihnen 50-80 cm beträgt.



5. Es folgt das Gerät obreshetki, solid oder Gitter. Solid ist für weiche Dacheindeckungen geeignet und besteht aus Sperrholz. Das Gitter besteht aus unbeschnittenen Brettern, die senkrecht zu den Dachsparren montiert sind und für Bodenbeläge und profilierte Bleche verwendet werden. Die Steigung zwischen den Elementen der Latte hängt vom Gewicht des Dachmaterials ab.
