Entwurf des internen entwässerungssystems - berechnungen und

Für einen großen Teil des Territoriums Russlands sind reichlich Niederschläge typisch: im Winter längere Schneefälle und im Sommer längere Regenfälle. Solche Wetterbedingungen werden als ungünstig angesehen, da sie häufig das Dach stehen lassen und Leckagen auftreten. Um die große Menge an Schmelze und Regenwasser, die sich auf der Dachoberfläche ansammelt, zu bewältigen, wird ein Abflussrohrsystem installiert, das für die Sammlung und den Transport von Flüssigkeit in den Abwasserkanal verantwortlich ist. Für flache und ungespulte Einzeldächer eignet sich die Innenentwässerung, deren Einrichtung wir in diesem Artikel näher untersuchen werden.

Gerät

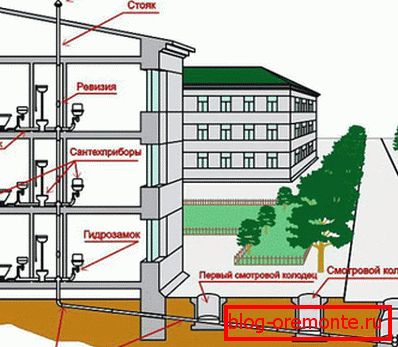

Innerer Abfluss - ein System, das aufgetautes und Regen von der Dachoberfläche durch die Abflussrohre in der "Dusche" sammelt und entfernt. Dieses Design ist ausgestattet, wenn das Haus ein Flach- oder Pultdach hat. Das Ablaufsystem des internen Typs besteht aus den folgenden Elementen:

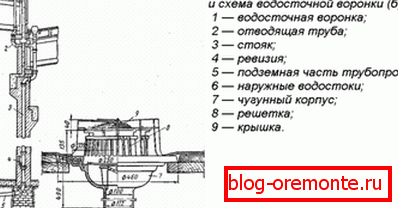

1. Wasseraufnahme Trichter. Dieser Begriff bezieht sich auf Vorrichtungen, die die primäre Ansammlung von Flüssigkeit durchführen, die sich auf der Dachoberfläche ansammelt. Material und Preis dieses Elements unterscheiden sich erheblich: Es gibt preiswerte Modelle aus Kunststoff oder Edelstahl und ausschließlich Kupfer. Wenn das Dach eine flache Oberfläche mit einer leichten Neigung aufweist, wird gemäß den Anforderungen von SNiP ein flacher Trichter mit innerer Drainage auf einem geneigten Trichter installiert - einer Glocke. Die Menge und der Durchmesser dieses Elements bestimmen die Berechnung unter Berücksichtigung der Fläche der Steigung und der Niederschlagsmenge. Fachgeschäfte verkaufen einen beheizten Trichter, Schutzfilter und Strömungsstabilisatoren. Der Preis solcher Modelle ist jedoch viel höher.
2. Rohrleitungen entladen. Sogenannte Rohre, die die Trichter und den Abflusssteig verbinden. Der Einbau dieser Elemente erfolgt mit einer leichten Neigung, so dass das System durch die Schwerkraft funktioniert. Der Durchmesser des Auslassrohrs hängt von der Größe des Trichters, der Niederschlagsmenge, die die Berechnung bestimmt, und den Anforderungen des SNiP ab. Die Montage erfolgt innerhalb des Gebäudes, daher werden die Elemente ohne Kompensationselemente durch Schweißen verbunden.
3. Abflussrohr Ein Stand ist ein Abschnitt eines Abflussrohrs, das sich vertikal innerhalb eines Gebäudes befindet und durch den geschmolzener Schnee oder Regenwasser in einen Abwasserkanal gelangen. Gemäß den Normen von SNiP sollte der Durchmesser des Steigrohrs dem Durchmesser des Abflussrohrs und des Trichters entsprechen, da die Hauptursache für die Undichtigkeit die unzureichende Abdichtung der Verbindungsstellen zwischen diesen Elementen ist. Das Dachentwässerungssystem arbeitet effektiv unter der Bedingung der Dichtheit.
4. Befestigungen. Die Installation des Abflusses dieses Typs wird innerhalb des Gebäudes durchgeführt. Das System wird mithilfe von Halterungen und Befestigungen installiert. Entsprechend den Anforderungen von SNiP muss das Material der Verbindungselemente und Rohre übereinstimmen.
5. Audits Das Drainagesystem gemäß den Normen von SNiP enthält Revisionslöcher, durch die Routineinspektionen und Rohrreinigungen durchgeführt werden.

Beachten Sie! Um qualitativ hochwertige Arbeiten bei der internen Entwässerung durchzuführen, entwirren Sie ein Flachdach. Dies ist der Name des Prozesses, bei dem die minimale Neigung erzeugt wird, die für das Einlaufen von Wasser in den Trichter erforderlich ist. Die Montage erfolgt so, dass sie sich unterhalb der Dachebene befinden.

Sorten

Der charakteristische Unterschied zwischen der internen und externen Entwässerung ist der Installationsort, da die Installation innerhalb der Struktur erfolgt. Zum einen bietet diese Konstruktion einige Vorteile, zum anderen ist sie mit Schwierigkeiten verbunden, da jeder Knoten dicht verschlossen sein muss, um ein Auslaufen zu verhindern. Die Anzahl und der Durchmesser der Elemente bestimmt die Berechnung basierend auf der Bestimmung der Dachfläche und der Niederschlagsmenge. Das interne Drainagesystem besteht aus zwei Arten:

• Schwerkraft Die Art des Schwerkraftabflusses ist die einfachste Option, deren Berechnung und Installation ohne großen Aufwand durchgeführt wird. Das Design umfasst die folgenden Elemente: Trichter, Abflussrohre, Steigleitungen. Das Schwerkraftsystem ist ineffizient und wird dem Wasserzufluss, den das Dach bei starken Regenfällen durchläuft, nicht gerecht, wenn der Durchmesser oder die Anzahl der Elemente nicht mit den in der Berechnung angegebenen Parametern übereinstimmt. Der Vorteil dieser Lösung ist der niedrige Preis.

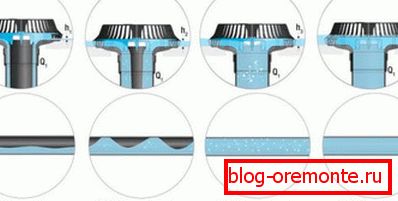

• Siphon Drain, das nach dem Prinzip des Siphons arbeitet, unterscheidet sich von der Leistung der Schwerkraft. Das Siphon-Drainagesystem ist vollständig mit Sedimenten gefüllt, so dass sich darin aus dem Wasseransaugtrichter und vor dem Eintritt die Abwassersäule bildet. Wenn der Flüssigkeitsstand im Steigrohr abfällt, entsteht im Trichter eine Vakuumzone, die Feuchtigkeit von der Dachoberfläche saugt. Die Kosten für die Installation dieser Art von Abfluss sind aufgrund der Kosten für spezielle Trichter mit Strömungsstabilisatoren höher. Um effektiv arbeiten zu können, müssen Sie die Berechnung durchführen und Qualitätsmaterial abholen. Der Vorteil dieser Konstruktion besteht darin, dass bei einer schnellen Bewegung des Wassers jede Entwässerungseinheit unabhängig von dem verwendeten Material selbstreinigend ist.

Der Preis der Elemente des internen Abflusses hängt von vielen Faktoren ab: Der Wert hat Material, Durchmesser und Bekanntheit des Herstellers. Die billigsten Modelle sind aus Edelstahl gefertigt. Kunststoff ist etwas teurer, SNiP erlaubt jedoch nicht die Verwendung von Kunststoffteilen, wenn die Installation in Hochhäusern oder Wohngebäuden erfolgt. Es werden auch Bauteile aus Kupfer, Gusseisen und Aluminium hergestellt, die jedoch weniger beliebt sind. Hochwertiges Material, das korrosionsbeständig ist, verlängert die Lebensdauer des Abflusses.

Installationsraten

Selbst wenn die Berechnung korrekt durchgeführt wurde und ein Qualitätsmaterial verwendet wurde, das den Anforderungen von SNiP entspricht, funktioniert das Entwässerungssystem möglicherweise nicht ordnungsgemäß, wenn Sie es ohne Beachtung einfacher Regeln installieren:

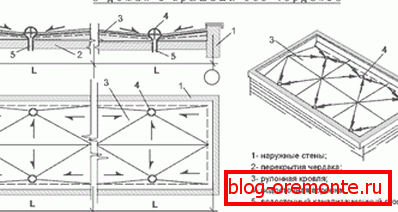

1. Die Wassereinlauftrichter setzen sich gleichmäßig über die gesamte Hangfläche ab. Wenn das Dach klein ist, installieren Sie mindestens 2 Trichter für jeweils weitere 20 Quadratmeter. m Fügen Sie, wie von SNiP gefordert, ein Wasserfängerelement hinzu.
2. Trichter können gemäß den SNiP-Normen nicht näher als 1 m an den Gebäudewänden installiert werden. Der maximal zulässige Abstand zwischen zwei an derselben Steigleitung angeschlossenen Trichtern sollte 20 m nicht überschreiten.
3. Wenn das Drainagematerial Metall ist, werden die Rohre und Trichter elektrisch beheizt. Diese Maßnahme beseitigt das Problem des Einfrierens und der Zerstörung von Rohren im Winter, wenn in Russland eine niedrige Temperatur herrscht.
4. Wenn das Dach mehrstöckig ist und der Höhenunterschied zwischen den Ebenen mehr als 4 m beträgt, werden die einzelnen, nicht miteinander verbundenen Entwässerungszweige berechnet und installiert, da dieser Unterschied die Effizienz der Niederschlagsbeseitigung verringert.
5. Bauvorschriften schreiben vor, dass Abwasserkanäle installiert werden, die unter dem Abflussrohr beginnen und in bestimmten Bereichen enden. Für Privathäuser ist es erlaubt, das Abwasser in den Boden abzulassen oder in einem speziellen Behälter zu sammeln.

Die Vorrichtung für die innere Drainage erfordert die Einhaltung der strengsten Dichtheit, da das Austreten von Flüssigkeit in die Verbindungsnähte zu Leckagen innerhalb der Räumlichkeiten führt, was zur Verwendung der Ausrüstung führt. Vergessen Sie bei der Montage eines Abflusses dieses Typs nicht, dass die Wartung viel schwieriger ist.
