Halbscharnierdach selber machen - konstruktion und

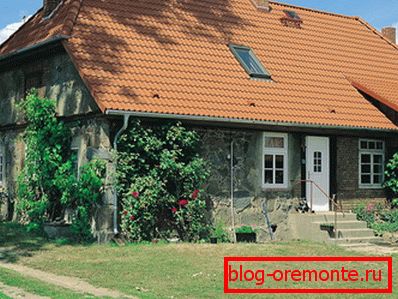

Bei der Auswahl eines Projekts für den Bau eines Privathauses berücksichtigen sie nicht nur die praktische Seite des Problems, sondern auch die ästhetische, denn es wird zum „Gesicht“ des Ortes. Meistens entscheiden sich zukünftige Hausbesitzer, wie sie sagen, mit ihrem Herzen und treffen Entscheidungen, je nachdem, was sie attraktiv finden und was nicht. Vielleicht ist deshalb das originelle, ungewöhnliche Halbscharnierdach so beliebt geworden.

Als Reaktion auf Kundenwünsche kreieren Architekten und Designer immer mehr Projekte mit einem halbhüftigen Dach, das auch als niederländisches Dach bezeichnet wird. Mit ihrer umfangreichen Erfahrung im privaten Wohnungswesen erklären sie ihre Wahl nicht nur durch ihre Ästhetik, sondern auch durch ihre hohe Funktionalität, die Bewohner der Regionen mit rauem, windigem Klima zu schätzen wissen. Unter welchen Voraussetzungen Sie sich für ein solches Design entscheiden, und wie wird der Prozess des Baus mit Ihren eigenen Händen in einem speziell vorbereiteten Material abgelesen.

Designmerkmale

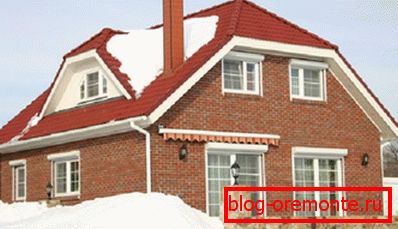

Die Konstruktion des Semi-Scharnierdaches kann weder in der Konstruktion noch in der Montage mit eigenen Händen als einfach bezeichnet werden, da es sich um einen Cocktail aus positiven Eigenschaften eines einfachen Doppelhügel- und Hüftdach-Walmdaches handelt. Wenn wir über das Aussehen sprechen, dann ähnelt es in Form von Giebeln einem Trapez, das von Hüftelementen gebildet wird, die den Scheitelpunkt des Dreiecks abschneiden. Das halbgefaltete Giebeldach hat aufgrund seiner Struktur mehrere Vorteile:

1. Stromlinienförmige Form Da keine scharfen Ecken vorhanden sind, ist das halb gefaltete Dach sehr widerstandsfähig gegen Windlasten. Dies ist in Regionen mit konstantem Wind ein entscheidender Vorteil, wenn in offenen Bereichen oder in Gebirgsregionen gebaut wird.
2. Rationelle Nutzung des Dachgeschosses. Der Rahmen des halbscharnierten Daches ermöglicht es Ihnen, einen geräumigen Hauswirtschaftsraum für die saisonale Aufbewahrung von Gegenständen oder sogar für ein Wohnzimmer auszustatten, das im ersten Stock nicht bequem ist.
3. Hohe Variabilität. Durch die Veränderung der Hänge schaffen die Architekten Dächer mit einem einzigartigen Design, das an die Bedingungen in fast allen Regionen unseres Landes angepasst ist.
4. Ursprünglicher Blick. Wo vorwiegend dreieckiges Duo-Pitch herrscht, sieht das halb gerollte Dach auf dem Hintergrund wie ein neues Wort im privaten Bau aus.

Mögliche Schwierigkeiten

Das Interesse, ein halbes Gallonen-Dach mit eigenen Händen zu bauen, ist äußerst empfehlenswert, aber Sie müssen verstehen, dass es nur für professionelle Dachdecker ist. Sie können persönlich daran teilnehmen, Sie können es selbst tun, wenn Sie unter Anleitung eines erfahrenen Meisters arbeiten, der eine Zeichnung anfertigt. Während der Vorbereitung und Installation können folgende Probleme auftreten:

• Großer Verbrauch an Baustoffen. Aufgrund der komplexen Geometrie der mit Hüftelementen belasteten Hänge wird mehr Dachmaterial und Holz für das Dachsystem benötigt, was sich auf die Arbeitskosten auswirkt.
• Hohe Komplexität der Arbeit. Eine Reihe zusätzlicher tragender Bauteile, Kanten und Endkappen erschwert die Installation für gering qualifizierte Arbeitskräfte. Es wird also keinen Erfolg haben, ein professionelles Team einzustellen. Um die Arbeit zu beginnen, sind Berechnungen und Zeichnungen erforderlich.
• Großes Gewicht Der komplexe Dachrahmen, der ein massives Dachsystem und eine große Fläche an Dachmaterial umfasst, erfordert ein verstärktes Fundament, das solchen Belastungen standhält.

Trotzdem stellen wir sicher, dass die Informationen, die auf dem Satteldach mit halbem Griff erhalten werden, von Nutzen sind. Nachdem Sie diesen Artikel gelesen haben, können Sie die Zeichnungen leicht „lesen“, lernen, wie der Installationsprozess ablaufen soll, und Sie können sich mit den Kenntnissen der Begriffe den Meistern zeigen.

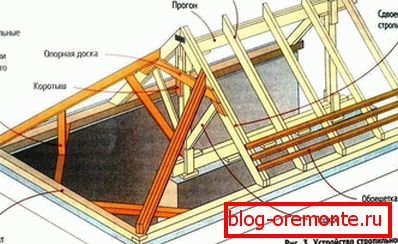

Dachsparren-Deckendachsystem

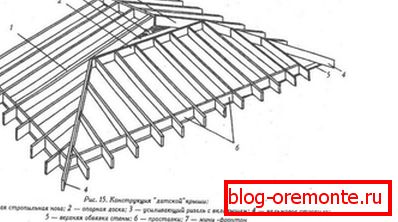

Wie bereits erwähnt, ist es schwierig, das Traversensystem des Daches mit den Hüften mit den eigenen Händen zusammenzubauen. Es umfasst sowohl Elemente, die sich im Dach mit zwei Schrägen befinden als auch neue. Es zeichnet sich durch folgendes Schema aus:

• Mauerlat Dies ist ein quadratischer Tragbalken, der als Basis für Dachneigungen dient. Es verteilt das Gewicht des Daches über die Oberseite der tragenden Wand und überträgt es auf das Fundament. Im Gegensatz zu dvuhskatnoy Dach, in der Hüfte Mauerlat nicht auf zwei Abteilungen, sondern auf vier gesetzt. Sie rüsten auch das Ende der Giebel aus, die die Last von den Hüftelementen tragen.
• Racks Vertikale Stützen aus Holz, Stützenfüße oder Schlittschuhe, die ihre Durchbiegung unter ihrem eigenen Gewicht verhindern Je nach Art des Traversensystems werden Gestelle auf dem Boden installiert oder festgezogen.
• Hinlegen Dies ist im Wesentlichen das gleiche Mauerlat, das an der inneren Lagerwand installiert ist. Darauf legen Abflüsse und Verstrebungen fest.
• Gratlauf. Eine Bar, an der sich normale Sparrenbeine anschließen, der höchste Punkt eines Daches.
• Schrägsparren. Diagonaler Sparrenfuß, der vom First bis zur Gebäudeecke verläuft. Sie sind länger als die Basis und müssen einer großen Belastung standhalten, da sie von Arbeiterinnen unterstützt werden. Für ihre Herstellung verdoppeln Sie daher den Querschnitt des Holzes oder befestigen Sie zwei Bretter, die für normale Dachsparren verwendet werden.
• Gewöhnliche Dachsparren. Dachsparren aus Brettern von 100x150 mm, eine Seite an den Firstträger gelehnt und die andere an der Mauerscheibe an den äußeren Tragwänden. Sie werden in einer Reihe mit einem Abstand von 60-120 cm (je nach Breite der Dämmung) installiert und sehen genauso aus wie ein doppelseitiges dreieckiges Dach.
• Halbe beine Kürzere Sparren, der obere Teil an der Diagonale und der Boden - an der Leistungsplatte.
• Stutfohlen Die Struktur besteht aus Brettern, die kleiner sind als die Fachwerkbeine des Abschnitts, die zur Bildung des Dachüberhangs und der Traufe dienen, wodurch die Wände vor Niederschlag und Wind geschützt werden.

Arten von Dachsystemen

Abhängig vom Layout der zukünftigen Struktur kann das Sparrensystem erheblich voneinander abweichen. Es gibt zwei Arten:

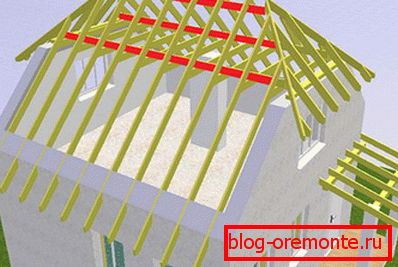

• Hängend Ein solches System impliziert das Fehlen von Trennwänden innerhalb des Rahmens des Hauses, die als Unterstützung verwendet werden können. Die Dachsparren verlassen sich daher nur auf den Kammträger und die Mauerlat, als ob sie zwischen ihnen sackten. Da die langen, massiven Schenkel des halb angelenkten Daches die Hauswände deutlich platzen, werden zahlreiche zusätzliche Elemente in das Traversensystem eingefügt: Spannen, Balken, Streben, Kopfstützen.



• Unverschämt Es wird verwendet, wenn sich eine tragende Wand im Gebäude befindet (eine oder mehrere) und kann als zusätzliche Unterstützung für die Dachsparren verwendet werden. Die Berührungsbelastung des Dachrahmens ist wesentlich geringer als die des Aufhängens. Daher sind keine Gewichtungselemente erforderlich. Selbst mit einem Minimum an Stützelementen ist das System stabil und stabil.

Dem Dachdecker wird empfohlen, wenn möglich das montierte Dachsystem für die Selbstmontage zu verwenden. Dadurch wirkt die Konstruktion des Daches widerstandsfähiger gegen äußere Belastungen, es gibt mehr Platz für die Anordnung des Dachgeschosses.

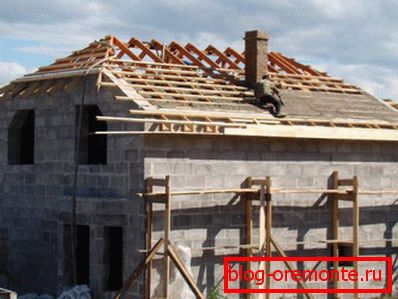

Montagereihenfolge

Bau eines Halbgumbodachs – сложный, кропотливый процесс, который можно доверить лишь профессионалам. Они монтируют кровлю в следующие последовательности:

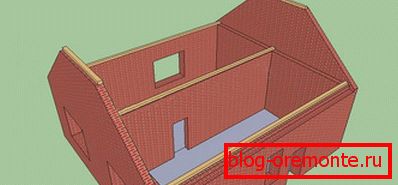

1. Legen Sie das Material auf die Außen- und Giebelwände, auf denen die Dachsparren ruhen, legen Sie das Bett auf die innere Stützwand. Wenn wir von einem Holzhaus sprechen, dann befestigen Sie die Mauerscheibe und das Bett mit Metallklammern und Ankerbolzen. Wenn das Haus aus Ziegeln oder Beton gebaut ist, wird am oberen Rand der Wände ein Estrich gebaut - ein Betonstahlgürtel, in den die Ständer eingelassen sind. Das Dachmaterial wird zur Abdichtung zwischen Tragstange und Wand in mehreren Schichten verlegt. Der Abstand zwischen den Stollen wird so berechnet, dass sie nicht mit den Befestigungspunkten der Sparrenschenkel übereinstimmen, sondern sich zwischen ihnen befinden. Bitte beachten Sie, dass es wichtig ist, die Anzahl der Bohrungen in der Mauerklate nicht zu übertreiben, da jedes Loch seine Stärke verringert.

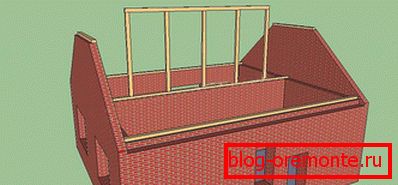

2. Vertikale Zahnstangen sind an der Oberseite der inneren Lagerwand installiert und verbinden sie von oben mit einem Firstträger. Das Hauptkriterium für die Qualität der Installation ist die strikte Einhaltung der Vertikalität. Der Winkel zwischen den Stützen und dem Liegen wird mehrmals gemessen, temporäre Fixierungen werden zur Fixierung verwendet.

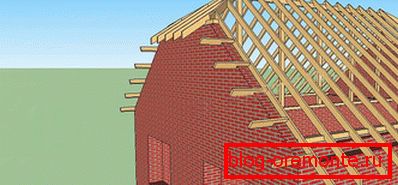

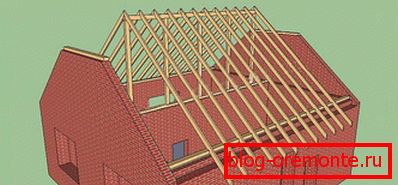

3. Bringen Sie die üblichen Fachwerkbeine an, und achten Sie dabei auf eine Stufe von 60 oder 120 cm. Die Länge der Dachsparren wird mit zwei Überhängen berücksichtigt, die mindestens 40 bis 50 cm betragen müssen

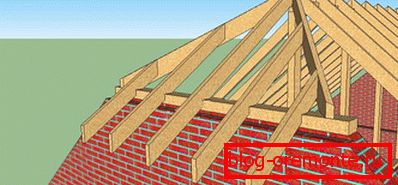

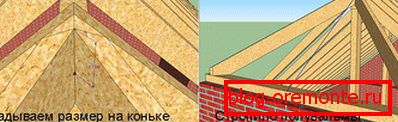

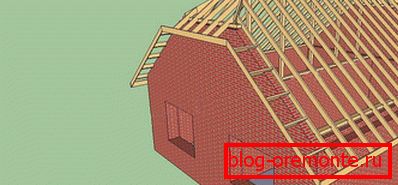

4. Diagonal genähte Trussbeine montiert: im oberen Teil auf die Nägel genagelt und im unteren Bereich an den Metallecken.



5. Planungsplaner, die in ihrem unteren Teil machten, tranken unter der Leistungsplatte. Ihre Länge sollte auch einen Spielraum für Überhang enthalten. An geneigten Dachsparren befestigen Sie Sparrenhalbschenkel.





6. Installieren Sie Dachdecker, Windeln, Befestigungen unter einem Abflussschacht. Machen Sie eine Abdichtung, Kiste, die ein Fußbodensystem des ausgewählten Dachmaterials liefert.



7. Das Dachmaterial wird ausgelegt und mit einer Überlappung von 10-15 cm zwischen Blättern oder Streifen ausgelegt. Beenden Sie das Abflusssystem.

Gehen Sie nach Abschluss der Außenarbeiten zum Innenbereich. Dafür Um den Dachboden als lebendiges, halbgelummtes Dach nutzen zu können, muss der Rahmen isoliert werden. Der Rahmen ist mit dekorativem Material ummantelt. Nach Abschluss der Arbeiten müssen Sie das Dach nur regelmäßig überprüfen, seinen Zustand überwachen und vorbeugende Wartung mit eigenen Händen durchführen.
