Hip dach - traversensystem design

Manchmal wirkt das doppelt geneigte Dach stumpf und zerstört die Harmonie des architektonischen Stils, so dass Designer etwas Originelleres erfinden müssen. Eine dieser Optionen mit einem "Twist" - der Dachzelttyp. Das elegante, symmetrische Design wirkt einerseits einfach, fällt aber gleichzeitig exotisch auf und bezieht sich auf die Ästhetik der östlichen oder nördlichen Jurten.

Dachdeckermeistern wird geraten, die Selbstkonstruktion eines Walmdaches aufzugeben, wenn Sie sich nicht sicher sind, ob Sie über ein hohes Maß an Baukunst und Erfahrung verfügen. Die einfachste Möglichkeit besteht darin, Fachleuten die Konstruktionsarbeit und die Installation zu übertragen. Es gibt jedoch nichts, was Sie daran hindern kann, die Struktur des Satteldaches und seines Fachwerksystems zu verstehen, um die Möglichkeit des Eigenbaus zu bewerten.

Designmerkmale

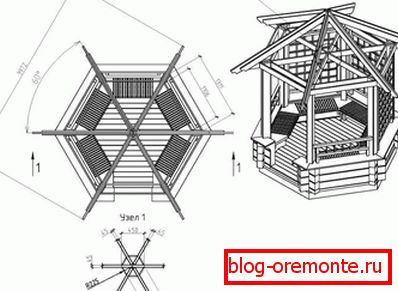

Das Hüftdach, dessen Konstruktion aus vier oder mehr Steigungen bestehen kann, wird in der klassischen Version als eine Art Chetyrehskatnaya betrachtet. Die Anzahl der Neigungen hängt von der geometrischen Form der Dachbasis ab. Wenn sie die Struktur in Form eines Quadrats überlappen, gibt es vier von ihnen, und wenn sie rund ist, können fünf bis sechs oder sogar mehr vorhanden sein. Die Hauptbedingung ist, dass sie in Form und Größe gleich sind.

Hip Dach Design состоит из следующих частей:

• Firstknoten, der Verbindungspunkt aller Hüftdächer aller Binder, bildet den oberen, höchsten Punkt.
• Dreieckige Abhänge, von Dachsparren getragen und bilden die Dachfläche. Unabhängig davon, wie viele Steigungen das Hüftdach aufweist, variiert der Neigungswinkel zwischen 20 und 50 Grad.
• Überhängender, hervorstehender Teil des Daches, der die Wand vor Regen und Wind schützt. Damit der Überhang seine Funktionen effektiv erfüllen kann, muss seine Länge mindestens 40 bis 50 cm betragen, wobei die langen unteren Teile der Sparrenschenkel oder der Stäbchen den Überhang bilden.
• Dacheindeckung, das Material, mit dem das Dachsystem eines Walmdaches zu seiner Oberfläche geschlossen wird. Sie schützt das Gebäude vor eindringendem Schnee, Regen und Kälte. Metalldach, Wellpappe, Ondulin, Shinglas, Dachmaterial, Schiefer werden als Dachmaterial verwendet.



• Das Traversensystem, die Elemente des Hüftdachrahmens, die sein Gewicht auf die tragenden Wände und das Fundament tragen und verteilen, verhindert Verformung, Absenkung und Kollaps.
• Entwässerungssysteme, eine Reihe von Elementen, die dazu beitragen, dass überschüssige Feuchtigkeit die Oberfläche des Hüftdachs im Abwasserkanal verlässt. Es besteht aus Wassereinlauftrichtern, Rinnen und vertikalen Rohren.

Das Hüftdach ist nach dem Symmetrieprinzip aufgebaut. Daher kann maximale Harmonie erreicht werden, wenn eine runde oder eckige Struktur als Basis dafür verwendet wird. Für ein rechteckiges Haus können Sie auch ein Walmdach bauen, aber es ist viel schwieriger als wenn Sie ein Walmdach bauen.

Vorteile

Das Hüftdach ist recht kompliziert im Aufbau und zeitaufwändig zu installieren, aber wenn man sich die umliegenden Häuser anschaut, sieht man, dass es sehr beliebt ist. Designer nutzen das Projekt beim Bau eines Walmdaches, um seine Vorteile zu erläutern:

1. Hervorragende aerodynamische Eigenschaften, die es dem Hüftdach erlauben, stürmischen und sogar orkanartigen Böen standzuhalten, ohne befürchten zu müssen, dass das Dachmaterial abgerissen wird und der Dachboden zusammenbricht.
2. Hip Dach Design с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.

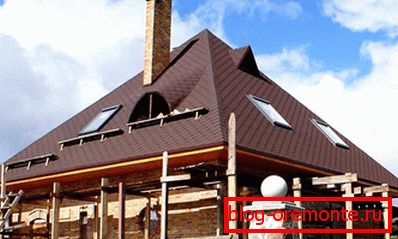

3. Das Hüftdach bietet die Möglichkeit, ein geräumiges Dachzimmer im Wohnbereich einzurichten. Aufgrund der fehlenden Giebel müssen Sie jedoch teure Oberlichter installieren, die direkt an der Rampe angebracht sind.
4. Der ursprüngliche Entwurf unterscheidet Häuser mit einem verspannten vierseitigen Dach von Reihen ähnlicher Projekte mit einem doppelseitigen dreieckigen Dach.

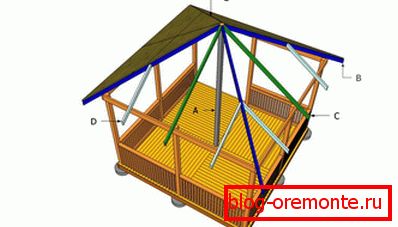

Geräteträgersystem

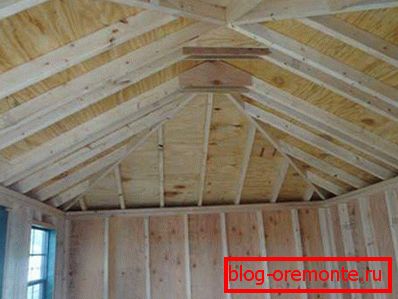

Dachsparrendachsystem - der Rahmen, auf dem es sich befindet, sein Fundament. Je nach Befestigungsmethode der Dachsparren gibt es eine hängende und Nylon-Variante. Hängende Sparren basieren auf zwei Punkten - dem Mauerlat- und Firstknoten, und die Flanken haben zusätzliche Unterstützung auf dem vertikalen Ständer, der an der inneren Stützwand angebracht ist. Die Wahl der Art des Traversensystems hängt vom Layout und der Fläche des Hauses ab.Erfahrene Dachkonstrukteure empfehlen den Einsatz von Wandsystemen nicht, wenn die Neigungen der Hänge 40 Grad überschreiten.

Es besteht aus folgenden Elementen:

• Mauerlata. Beim Bau eines Walmdaches wird eine Mauerlat aus 150 x 150 mm dickem Holz oder mehr an der Wand angebracht, der Basis jedes Abhangs. Das heißt, wenn das Dach vierseitig ist, benötigen Sie vier dauerhafte, zuverlässige Träger, die mit einem feuerhemmenden und antiseptischen Mittel behandelt werden. Mauerlat dient als Halterung für die Befestigung der Dachsparren und für die Verteilung des Gewichts der Dachkonstruktion um den Umfang der tragenden Wände. Auf den inneren Trennwänden, die an dem Schrägfachwerksystem beteiligt sind, wird übrigens auch ein Tragbalken montiert, der nur als Boden bezeichnet wird.
• Gratknoten Der Punkt, an dem sich die oberen Teile der Sparrenbeine treffen, wird als Seepferdchen bezeichnet. Dachzelttyp impliziert eine Firstverbindung in Form eines Knotens und keine Linie wie Hüfte oder doppelseitige.



• Diagonale (nakosny) Dachsparren. Sie divergieren vom Gratknoten in vier Richtungen zu den Ecken der Mauerkette und bilden die Kanten der Hänge. Die Länge der nakosnyh Sparrenbeine mehr als üblich, so muss ihre Dicke erhöhten Belastungen standhalten.
• Narozhniki Diese Elemente sind ein charakteristisches Merkmal eines Hüftdaches. Sie haben unterschiedliche Längen und nehmen mit zunehmender Annäherung an das mittlere Bein zu. Narodezhniki fixiert eine Seite mit den Dachsparren und die andere mit der Mauerlat.Erfahrene Dachdecker weisen darauf hin, dass in keinem Fall Hobelmaschinen an Stangen und einem Firstknoten befestigt werden sollten, dies verstößt gegen die Starrheit der Konstruktion!



• Zentrale Dachsparren. Das längste Bein, das sich in der Mitte zwischen den beiden Schrägstrichen befindet, ist alles, was von den üblichen Dachsparren übrig bleibt, die im Hüftdach verwendet werden.
• Racks Vertikal installierte Stäbe, die als Unterstützung für den Firstknoten oder die Binder dienen. Sie beinhalten ein Hüftdach mit Überlappungsfachwerk.
• Anziehen und Schrauben, horizontale Querstreben zwischen den Sparrenpaaren, Löschen der Berstlast an den Hauswänden. Je höher der Anzug ist, desto dicker muss der Stab verwendet werden.
• Die Streben, Stützen, sind in einem Winkel von 45 Grad zu den Sparrenbeinen angeordnet. Sie sind notwendig, um die Durchbiegung der Dachsparren nach ihrem Eigengewicht zu reduzieren.



• Kisten Das Drehen ist die Basis für den Dachbelag. Weiche und Rollendeckungen erfordern die Ausrüstung einer durchgehenden Kiste aus Platten aus feuchtigkeitsbeständigem Sperrholz, und für Folien und Metallfliesen ist das Gitter ausreichend

Das Sparrensystem kann aus Metall oder Holz bestehen. Holz ist billiger, einfacher zu verarbeiten, aber es ist eine Vorbehandlung mit Antiseptika und Flammschutzmitteln erforderlich, um vor Verrottung und Feuer zu schützen.

Nuancen des Designs

Der Bau eines Walmdaches beginnt mit der Berechnung und Erstellung eines Arbeitsentwurfs. Dabei können nicht nur Architekten helfen, sondern auch spezielle Computerprogramme. Sie berechnen die Neigung der Hänge, die Höhe des Firstknotens und den Querschnitt der Rahmenelemente.

1. Der erste Schritt ist die Bestimmung der Steigung von Schlittschuhen basierend auf den Daten der Gebäudeklimatologie. Mit Hilfe spezieller Karten erfahren sie, zu welcher der acht Schnee- und Windlastzonen die Baustelle gehört und welchen Winkel sie empfohlen haben. Als nächstes sollten Sie eine Dacheindeckung wählen und sicherstellen, dass sie auf Rampen mit einem solchen Winkel montiert werden kann. Auf Flachdächern werden in der Regel gewalzte Materialien eingesetzt, auf steileren Blechdecken.



2. Um ein Projekt zu erstellen, muss auch die Höhe der Firstfuge berechnet werden. Bei den Berechnungen berücksichtigen sie den Neigungswinkel der Schräge, die gewünschte Deckenhöhe im Dachgeschoss. Üblicherweise ist das Dach in zwei Hälften geteilt und ist als ein Dreieck mit zwei bekannten Winkeln und einer Seite, die der Breite des Hauses entspricht, geschnitten. Danach wird die Höhe des Kamms mit trigonometrischen Formeln berechnet.



3. Es ist unmöglich, auf die Berechnung der Gesamtlast des Sparrensystems zu verzichten, die sich aus den Werten von temporär (Schneemasse und Dachbedeckung einer Person) und konstant (Gewicht des Dachstollens, tatsächlicher Rahmen und Böden) zusammensetzt. Dieser Parameter erreicht in Zentralrussland bis zu 380 kg pro Meter, danach wird die Dicke der Sparrenfüße, der Kraftplatte, des Anzugs und der Pfeiler ausgewählt.

Das Hüftdach trägt zur rationellen Verteilung der Wärme im Haus bei, schützt vor Regen, verhindert die Bildung einer Schneekappe und eignet sich auch für einen durchbrochenen Pavillon, ein monumentales, respektables Landhaus!
