Die Lüftung ist das wichtigste der Lebenserhaltungssysteme für Gebäude, die als Wohn-, Industrie-, Geschäfts- oder Verwaltungsgebäude verwendet werden. Ihre Aufgabe ist es, die mit Kohlendioxid gesättigte, verunreinigte oder vergaste Abluft auf die Straße zu bringen. Dazu wird das Kanalrohr durch die Decke auf dem Dach des Hauses angezeigt. Ein falsch montierter Lüftungsdurchgang durch das Dach ist oft die Ursache für Lecks und Probleme beim Betrieb des Systems. In diesem Artikel erfahren Sie, wie Sie die Dachdurchdringung installieren, um diese Probleme zu vermeiden.

Lüftungssystem Design

Ein Belüftungssystem ist ein Rohr, das die Abführung der erwärmten Luft mit Atmungs- und Vitalprodukten in die Atmosphäre ermöglicht. Die meisten Privathäuser sind mit einer natürlichen Belüftung ausgestattet, deren Funktion auf dem Konvektionsgesetz beruht, wobei die Eigenschaft der erwärmten Gase steigt.

In Industrie-, Verwaltungs- und Geschäftsgebäuden mit einer großen Anzahl von Personen oder speziellen Ausrüstungsarbeiten ist eine verbesserte Luftzirkulation erforderlich, die nur durch Belüftung sichergestellt werden kann, die von einem leistungsstarken Ventilator angetrieben wird. Berücksichtigen Sie die folgenden Faktoren, um den für eine bestimmte Struktur geeigneten Kanaltyp zu ermitteln:

1. Das Volumen des Raumes. Je größer die Fläche des Hauses ist, desto mehr Luft enthält es. Dies bedeutet, dass mehr Zirkulation erforderlich ist, um die Zirkulation sicherzustellen.
2. Gas- und Staubverhältnis. Diese Indikatoren werden in der Regel für Industrieanlagen berechnet, in denen aufgrund von Arbeitsleistungen oder dem Einsatz von Technologie Staub und schädliche Gase in der Luft auftreten.
3. Luftfeuchtigkeit und Temperatur in Innenräumen. Durch die Belüftung wird das Mikroklima im Gebäude für menschliche Aktivitäten besser geeignet, wobei Luftfeuchtigkeit und Temperatur auf ein angenehmes Niveau gebracht werden.
4. Die Anzahl der Leute. Beim Atmen verbrauchen die Menschen Sauerstoff und produzieren Kohlendioxid. Je mehr Menschen sich im Raum befinden, desto besser sollte die Belüftung sein und die Abluft entfernen. Daher erfolgt die Installation des Kanals hauptsächlich in Verwaltungs- und Geschäftsgebäuden.

Beachten Sie! Ein weiterer Grund zum Nachdenken über die Notwendigkeit von Lüftungsgeräten in privaten Wohngebäuden ist das Vorhandensein von Heizgeräten, die mit Festbrennstoffen betrieben werden. Bei der Verbrennung von Holz ist Sauerstoff beteiligt, weshalb die Raumluft „ausbrennt“, stickig und schwer zu atmen ist. Bei der Installation eines Kaminofens oder eines Kamins wird nicht nur ein Kamin gebaut, sondern auch der Kanaldurchgang durch das Dach ausgestattet.

Arten von Durchbrüchen

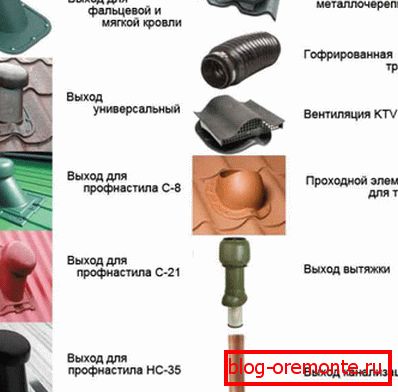

Der Knotendurchgang des Lüftungsrohrs durch das Dach - ein Ort auf der Dachoberfläche, wo der Kanal auf der Straße ausgeführt wird. Die Ausrüstung für den Durchgang des Rohres wird als wichtige und schwierige Arbeit angesehen, da die Ausführung dieser Aufgabe die Integrität des Traversensystems und der Dacheindeckung stört. Um den Kanaldurchgang durch das Dach zu schützen, werden verschiedene Durchbrüche verwendet, um die Installation zu vereinfachen. Die für das Entlüftungsrohr verwendeten Durchbrüche sind folgende Typen:

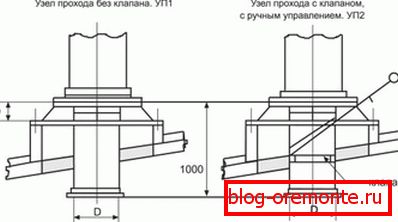

• Mit oder ohne Ventil. Die Durchführungen für die Ausrüstung zum Auslass von Luftleitungen werden mit und ohne Ventil hergestellt. Ventilfreie Modelle sind billiger, können aber die Luftemission nicht blockieren und regulieren. Sie werden in Privathäusern verwendet. Ventile mit Ventil haben ein Ventil, das die Rohrleitung schließt und die Luftbewegung stoppt. Sie eignen sich für die Installation von Belüftungen in Industrie- und Verwaltungssystemen, wenn sie nicht ständig funktionieren.
• Isoliert und nicht isoliert. Hersteller produzieren Durchdringungen, die mit einer Wärmedämmschicht aus Basaltfasern oder Glaswolle ausgestattet sind. Sie werden verwendet, wenn das Belüftungsrohr weit entfernt vom First liegt und sich zum größten Teil auf der Straße befindet. Die Isolierschicht verringert die Temperaturdifferenz innerhalb und außerhalb des Raumes und verringert dadurch die Kondensatbildung. Nicht isolierte Durchdringungen werden verwendet, wenn das Rohr in der Nähe des Firsts und in Regionen mit mildem Klima angezeigt wird.
• Automatisch und mechanisch. Dachdurchführungen für Luftkanäle werden mit manueller oder automatischer Steuerung geliefert. Mechanische Modelle sind mit einem Kabel ausgestattet, mit dem Sie die Luftzirkulation im Raum regulieren können. Sie sind für Lüftungsanlagen installiert, die kontinuierlich arbeiten, ohne dass häufig Betriebsarten ausgeschaltet oder gewechselt werden müssen. Automatische Durchbrüche haben einen Controller, der den Betrieb des Systems elektronisch steuert.

Es ist wichtig! Hausbesitzer erkennen oft nicht den Unterschied und verwirren den Prozess der Ausrüstung von Kanal und Schornstein nicht. Die Temperatur der Gase im Schornstein ist um ein Vielfaches höher als die übliche Lufttemperatur, in Festbrennstofföfen werden 700 bis 800 Grad erreicht, so dass sich die Rohre erwärmen. Um einen Brand zu vermeiden, ist der Kaminauslass mit einer feuerfesten Box ausgestattet. Der Durchgangsknoten durch das Lüftungsdach benötigt keinen Brandschutz, da die Temperatur darin nur 0,5-1 Grad höher ist als die Raumtemperatur.

Montage von Pfählen

In modernen Privathäusern mit Gas- oder Holzheizung ist die Installation einer Lüftung obligatorisch. Beim Kochen, Atmen, Waschen, Trocknen von Kleidung sowie beim Durchführen von Wasservorgängen wird eine große Menge Wasserdampf gebildet, der entfernt werden muss, damit die Wohnung nicht heiß, stickig und feucht ist. Die Einheit des Durchgangs durch das Dach des Lüftungsrohrs wird nach Abschluss der Installationsarbeiten mit der Montage des Kanals im Raum ausgestattet. Dies erfordert ein Gummi- oder Silikondichtmittel (Master Flash), ein Siliconbasiermittel, einen Schraubendreher, Schrauben und ein Eindringen. Die Installation ist wie folgt:

1. Die Position des Kanals wird bestimmt. Bauvorschriften verlangen, dass Lüftungsöffnungen in unmittelbarer Nähe des Dachfirsts angebracht werden, damit sich das Loch zwischen den Dachsparren befindet.
2. Markierte Platzlöcher. Das zu entfernende Loch sollte 2-3 cm größer sein als der Rohrdurchmesser. Um nicht in der Größe falsch zu sein, können Sie eine Markierung verwenden, um ein Rohr auf die Dachoberfläche zu zeichnen oder ein Muster aus Pappe herzustellen.
3. Das Loch ist geschnitten. An der vorgesehenen Stelle des Daches machen sie ein Loch, aus dem die Isolierung, die Dampfsperre, die Überreste der Ummantelung sowie die Abdichtung entfernt werden müssen. Um ein Loch in das Metalldach zu schneiden, müssen Sie einige Löcher in den markierten Kreis mit einem Bohrer bohren und die Arbeit dann mit einer Metallsäge oder einer Schere auf dem Metall abschließen.

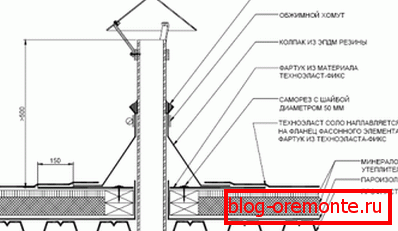

4. Der Luftkanal wird überdacht, er sollte sich über der Dachfläche befinden. Dichtungsschichten und Dampfsperren mit Klebeband oder Dichtmittel werden auf die Rohroberfläche geklebt. Ein Gummidichtmittel wird auf die Durchdringung aufgebracht und dieses am Dachmaterial befestigt. Wenn das Dach eines Metallziegels oder einer Wellpappe mit selbstschneidenden Schrauben montiert wird und eine weiche Beschichtung aufweist, wird das Dichtungsmittel einfach mit einem Dichtungsmittel verklebt.
5. Ein Schutzschirm ist oben auf dem Luftkanal angebracht, um zu verhindern, dass Niederschlag, Schmutz oder Vögel in die Belüftung gelangen.

Professionelle Dachdecker gehen davon aus, dass ein mit einem Analphabet ausgestatteter Knoten durch ein Dach eines Lüftungsrohrs in 2 von 10 Fällen ein Leck verursacht. Dies liegt häufig an der Position des Lüftungsauslasses, wenn sich keine Schneetasche bildet. Der Schnee, der das Rohr umgibt, schmilzt mit der Zeit und dringt unter das Dach ein. Daher empfehlen einige Master, den Luftkanal direkt durch den First zu entfernen. Es ist erwähnenswert, dass diese Methode die Integrität des Dachstuhls des Daches verletzt und daher viele Gegner hat.
