Länge der sparren zwischen den einzelnen spleißen - schritt

Das Dach ist eine komplexe Mehrkomponentenkonstruktion, deren Konstruktion, Montage und Installation ein ernstes Hindernis für einen unerfahrenen Meister darstellt. Der wichtigste Schritt bei der Konstruktion des Daches ist die Vorrichtung des Fachwerksrahmens, die Form, Neigung und Tragfähigkeit der Neigung festlegt. Die Dachsparren tragen die Last des Gewichts des Dachmaterials und des Schnees, daher müssen sie stark und dauerhaft sein. Aber was ist zu tun, wenn die Länge des Abhangs die Standardgröße des Schnittholzes bei weitem überschreitet? In diesem Artikel beschreiben wir, wie das Spleißen der Dachsparren korrekt durchgeführt wird, um die Länge dieses Elements zu erhöhen.

Aussehen und Funktion

Sparrenbeine oder Dachsparren sind die Hauptelemente des Fachwerkrahmens des Daches, die paarweise entlang der Firstfuge angeordnet sind und geneigte Ebenen der Abhänge bilden. Normalerweise bestehen sie aus gesundem, haltbarem Holz- oder Metallprofil. Bei der Gestaltung der Dachsparren erfüllen Sie folgende Funktionen:

  • Bilden Sie die Form und den Winkel der Hänge. Es ist der Winkel zwischen den Truss-Füßen und der Basis des Daches, der die erkennbare Geometrie des Daches definiert und den Abstieg von der Oberfläche des aufgetauten Wassers sowie von Regenwasser erleichtert.
  • gleichmäßig verteilt Gewicht Bedachung. Unter Berücksichtigung der Schneelast kann die Dachpastete bis zu 300 kg / m2 wiegen. Daher müssen die Dachsparren über die gesamte Länge ein erhebliches Gewicht aushalten und zwischen den Stützwänden verteilen.
  • Als Basis für die Befestigung des Dachmaterials dienen. Die Decklackierung ist auf der Kiste befestigt und über die Sparrenbeine des Rahmens genagelt.
Die Abhängigkeit der Stufe zwischen den Dachsparren von ihrer Länge Berechnung der Parameter des Trussfußes

Beachten Sie! Es gibt drei Parameter von Dachsparren, die beim Berechnen und Erstellen eines Dachprojekts festgelegt werden: Länge des Sparrenfußes, Abstand zwischen ihnen und Größe des Querschnitts dieser Elemente. Sie hängen hauptsächlich von der Hangneigung, den klimatischen Bedingungen und dem Gewicht der Decklackierung ab.

Materialien

Sparrenfüße, die das Gewicht der Abdichtungsbeschichtung und der Wärmedämmung des Daches zwischen den Stützwänden, auf denen die Schrägen gelagert sind, verteilen, müssen eine hohe Tragfähigkeit und ausgezeichnete Festigkeitseigenschaften aufweisen. Darüber hinaus sollten sie leicht sein, damit sich ihre beträchtliche Länge nicht unter ihrem eigenen Gewicht verbiegt. Optimale Materialien für die Herstellung von Dachsparren berücksichtigen:

  1. Baum Holz - leicht, langlebig Baustoff, der einfach ist, das primitivsten Werkzeug manuell zu handhaben. Rafters dieser Holzschnitt von 100x100 mm oder 150x150 mm kann bis zu 500 kg / m2 standhalten. Aufgrund der Tatsache, dass die Standardgröße des Schnittholzes 6 m nicht überschreitet, wird Holz für die Herstellung von privaten Dachsparren verwendet, da bei einer Hanglänge von mehr als 6 m Bretter erforderlich sind. Der Nachteil von Holzsparren fühlen sich schwach Unverrottbarkeit so dass sie mit antiseptischen Zusammensetzungen behandelt.
  2. Metall Metallsparren werden hauptsächlich im Industriebau eingesetzt, da Wirtschafts-, Handels- und Industriegebäude in der Regel eine große Größe haben. Die hohe Tragfähigkeit des Metallprofils ermöglicht die Verwendung von Elementen eines kleineren Abschnitts. Darüber hinaus hat das Metall eine hohe Korrosionsbeständigkeit.

Erfahrene Handwerker weisen darauf hin, dass die Dachsparren für den Dachrahmen auch bei einer Hanglänge von mehr als 6 Metern aus Holz bestehen können. Und es ist absolut nicht notwendig, teures Holz mit einer nicht standardmäßigen Länge zu kaufen. Wenn das Dach groß ist, erfolgt das Spleißen der Dachsparren oder sie werden von den Spachteln angebracht.

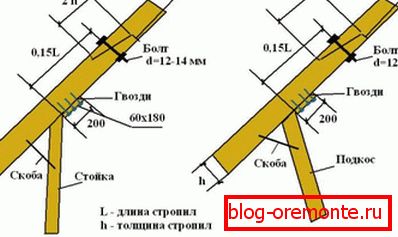

Der beste Ort zum Spleißen Installation von Fillies

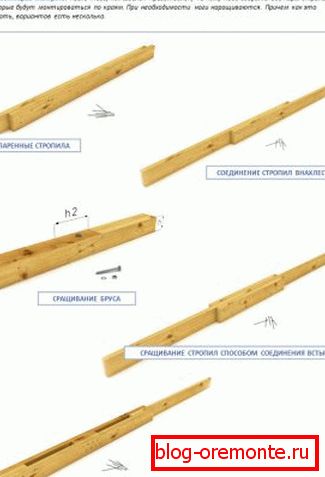

Erweiterungsmethoden

Die Länge des Fachwerkbeins setzt sich aus der Länge des Gefälles und der Länge des Überhangs des Daches zusammen, so dass es die übliche Holzgröße von 6 Metern überschreiten kann. Um die Bretter, aus denen die Dachsparren bestehen, zu verlängern, müssen Sie zwei oder drei Bretter miteinander verbinden. Damit der zusammengesetzte Truss-Fuß seine Festigkeitseigenschaften nicht verliert, ist es notwendig, den Ort des Spleißes korrekt zu berechnen und ihn mit einer der folgenden Methoden sicher zu befestigen:

  • Stoßgelenk Um diese Dachsparren durch das Verfahren zu vergrößern, werden die Enden des Holzes in einem Winkel von 90 Grad abgesägt, miteinander verbunden und dann beidseitig mit Holz ausgekleidet und an mehreren Stellen mit langen Schrauben in einem Schachbrettmuster befestigt. Diese Methode eignet sich zum Spleißen von Sparren aus Brettern mit einem Querschnitt von 50 x 150 mm. Spleißen
  • Verbindung "schräge Prirub". Wenn die Dachsparren aus Vierkant bestehen, ist es am einfachsten, sie mit der Methode des "schrägen Saums" zu bauen. Diese Technologie besteht darin, dass die Enden der verbundenen Elemente schräg geschnitten und dann durch ein vertikales vertikales Loch mit einem Stift verbunden werden. Die Hauptsache ist, dass der Durchmesser des Lochs 1 mm kleiner ist als das Befestigungselement, andernfalls entsteht in der Struktur ein Spiel, das eine Biegespannung verursacht. Verbindung schräg Prirubom Technologieerweiterung schräger Prirub
  • Verbindungsüberlappung. Um Sparren aus Holzbrettern über die gesamte Länge zu bauen, können einzelne Elemente überlappend verbunden werden. Dies ist eine einfache Möglichkeit, eine ziemlich starre und haltbare Halterung zu erhalten. Die Überlappung zwischen den Brettern sollte mindestens 1 m betragen und die Befestigung mit Nägeln erfolgt in einem Schachbrettmuster. Überlappungsgelenk

Es ist wichtig! Eine weitere zuverlässige Methode, um die Länge der Truss-Naga zu erhöhen, ist die Herstellung von Verbund- oder Doppelsparren. Es ist zu beachten, dass die Verbundelemente billiger sind als verdoppelte, jedoch in ihrer Festigkeit deutlich unterlegen sind.

Erweiterungsmethoden Gestapelte und Doppelsparren
