Scharnierdachsystem - konstruktion und zeichnungen

Das Sparrensystem ist eine Kombination aus allen tragenden Elementen, die das Skelett bilden, auf dem der Dachkuchen liegt. Die Fähigkeit des Daches, Wind- und Schneelasten standzuhalten und den Innenraum vor Wasser und Kälte zu schützen, hängt von der Stärke und Zuverlässigkeit dieses Fundaments ab. Um nicht auf die kostspieligen Leistungen professioneller Dachdecker zurückgreifen zu können, erfahren Sie, woraus das Dachsystem eines Viergangdaches besteht, welche Materialien für die Herstellung benötigt werden und wie es zu montieren ist.

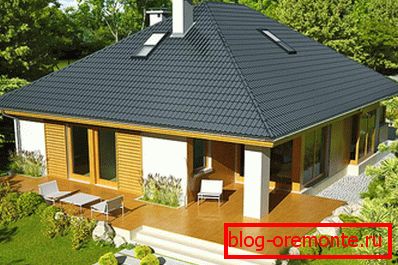

Arten von Walmdächern

Der Name "chetyrehskatnaya" vereint verschiedene Arten von Dächern, bestehend aus vier Ebenen, Steigungen:

• Hüfte Sein Design umfasst vier Steigungen mit zwei geometrischen Formen: Zwei davon haben die Form eines Trapezes, zwei sind dreieckig. Dreieckige Hänge ersetzen die Giebel der Struktur. Dies ist zum einen ein Plus, da es möglich ist, Material für die Wände einzusparen, und zum anderen ein Minus, da das Fehlen von Giebeln die Montage normaler vertikaler Fenster nicht zulässt.



• Rinne niederländisch. In der Tat wird es als dvuhskatnymi Arten von Überdachungen, dann auf die Steigung bezeichnet. In Verwirrung der Dachdecker betreten die abgeschnittenen Stirnflächen Hüften. Sie ersetzen den Giebel nicht, sondern verändern ihn zu einer Trapezform. Das niederländische Dach sieht sehr originell aus und eignet sich aufgrund der geringeren Luftzirkulation besonders für Gebäude in windigen Gebieten.



• Halbgehärtetes Dänisch. Hüften dieser Art von Dächern schneiden nicht den oberen Teil des Giebels ab, sondern den unteren Teil und bilden eine Steigung mit gewöhnlicher Länge. Und unter dem First mit einer solchen Konstruktion bleibt ein kleiner Giebel in Form eines Dreiecks übrig, der dennoch Einsparungen bei Gauben ermöglicht und eine besser zugängliche vertikale Beleuchtung ermöglicht.





• Zelt Flachdach wird für Gebäude verwendet, die eine quadratische Form haben. Es besteht aus vier Schlittschuhen, die gleichschenklige Dreiecke sind und an einem Punkt zusammenlaufen, ohne einen Schlittschuh zu bilden.

Trotz äußerer Unterschiede bilden die Traversensysteme des Vier-Schrägdaches dieselben Elemente, die nach denselben Regeln geführt werden.

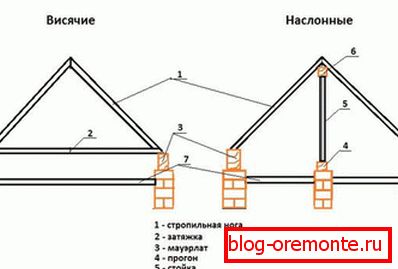

Arten von Dachsystemen

Das Sparrendachsystem des vierteiligen Typs hat je nach den Ausgangsbedingungen ein anderes Erscheinungsbild: den zu bedeckenden Bereich des Hauses und die interne Anordnung. Es gibt drei Arten:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Hängendes Geländersystem четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.



2. Unverschämt Sie ließ sich in Häusern nieder, in deren Mitte oder an deren Seiten sich innere tragende Wände befinden. Das Sparrensystem wird in diesem Fall nicht nur an Außen-, sondern auch an Innenwänden unterstützt. Das sparrenverstärkte Traversensystem ist zuverlässiger und ausgeglichener, es ist einfacher und billiger zu montieren.



3. Kombiniert Besteht aus Elementen des Naslonnogo und des Hängefachwerks. Es wird verwendet, wenn keine innere Wand, sondern Säulen oder Säulen als zusätzliche Unterstützung verwendet werden. Dann wechseln sich die hängenden Dachsparren mit den Nasen ab und bilden ein durchbrochenes Design mit offenen Bodenträger.

Eine Art Dachsystem ist für ein bestimmtes Haus geeignet, das während des Planungszeitraums bestimmt wird, Berechnungen durchführt und Zeichnungen erstellt.

Berechnung der Steigung und Höhe des Kamms

Der Entwurf des Dachsystems des Vier-Neigungs-Daches beginnt mit den Berechnungen, die die Geometrie der zukünftigen Struktur bestimmen:

• Berechnung der Steigungsrampen. Professionelle Designer führen eine Berechnung basierend auf trigonometrischen Formeln durch, die die Steigung der Steigung durch den Cosinus eines Dreiecks mit einer gegebenen Basis berechnen, die der Breite des Hauses entspricht. Anfänger können jedoch Referenztabellen verwenden, die empfohlene Neigungswerte für Zonen mit verschiedenen Wind- und Schneelasten und verschiedene Dachmaterialien liefern. Unter diesen Faktoren bestimmen die Begrenzungen, die für diese Konstruktion optimal sind. Beachten Sie, dass der Neigungswinkel der Katze im Bereich von 45 bis 55 Grad für die meisten Projekte geeignet ist. Je steiler es ist, desto mehr Material wird während des Baus verbraucht.

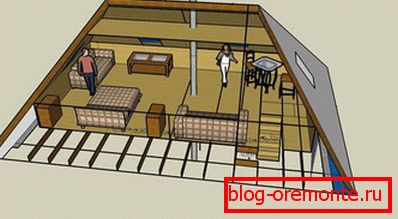

• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Walmdach имеет коньковый узел, так как все стропила сходятся в одной точке.

Erleichtern Sie den Prozess der Gestaltung eines Fachwerksystems chetyrekhskatnoy Dach können spezielle Computerprogramme, Rechner, die nur die Eingabe der ursprünglichen Daten erfordert: die Größe des Hauses, die Anzahl der Rampen.

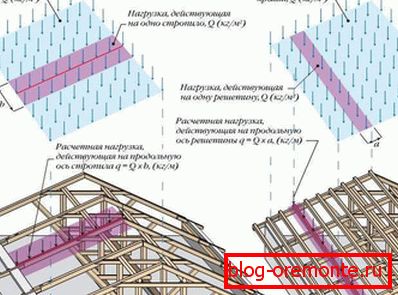

Berechnung laden

Die nächste Stufe des Designs - Bestimmen der Zusammensetzung der Elemente des Traversensystems und ihres Abschnitts. Um dies zu tun, führen Sie die Berechnung der Lasten durch, die chetyrehskatny Design unterworfen sind. Sie sind in drei Typen unterteilt:

• Dauerhaft. Ihr Hüftdach erlebt die ganze Zeit. In diesem Typ gehören das Gewicht der Dachpappe, das Streben-System und der Dachboden, wenn Sie den Dachboden als Wohnraum nutzen möchten. Vergessen Sie nicht, dass das Entwässerungssystem der Schneeräumer eine zusätzliche Last ist, die das Dach trägt.



• Temporär Die Struktur ist nicht ständig der Einwirkung dieser Lasten ausgesetzt, sondern nur von Zeit zu Zeit, in anderen Perioden ist sie minimal. Wir sprechen über Schnee- und Windlast, das Gewicht von aufgetautem und Regenwasser, die Masse einer Person, die Reparaturen und Wartung des Daches vornimmt.



• Besonderes. Dieser Punkt ist für Bewohner von Gebieten mit erhöhter seismischer Gefahr oder Hurrikangefahr relevant. Das Vierschrägdach ist auf mögliche extreme Belastungen ausgelegt, um die Personen unter ihm zu sichern.

Sie summieren die Werte aller Lasten und bestimmen die Summe, die je nach verwendetem Dachmaterial 180-250 kg pro Quadratmeter erreichen kann. Bestimmen Sie anhand dieser Abbildung die Anzahl der Elemente des Fachwerkträgersystems und ihres Abschnitts anhand der Referenztabelle. Komplexere Systeme lassen sich in speziellen Programmen bequemer berechnen. Das Ergebnis ist ein vorgefertigtes Diagramm eines Fachwerkträgersystems eines Vierwalzendaches.

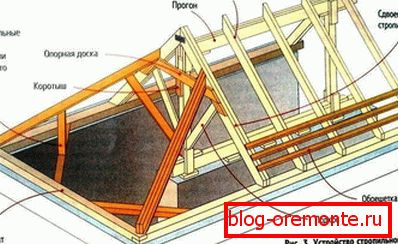

Hauptelemente

Das Sparrendachsystem besteht aus einer Vielzahl von obligatorischen und zusätzlichen Bestandteilen:

1. Mauerlat Ein Balkenabschnitt von 100 x 100 mm oder 150 x 150 mm verteilt die Last gleichmäßig um den Umfang der tragenden Wände. Der Unterschied zwischen dem vierseitigen Dach besteht darin, dass vier Kraftplatten für die Installation erforderlich sind und nicht zwei wie bei einem doppelseitigen Dach.
2. Hinlegen Eine Stange, die als Stütze für die Säulen dient und im Schrägfachwerksystem verwendet wird. Er verteilt wie Mauerlat das Gewicht des Daches, befindet sich aber an der inneren Lagerwand.

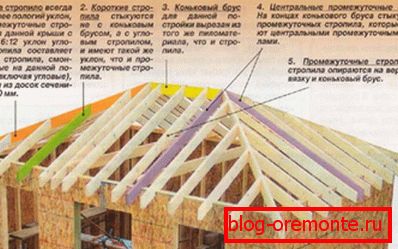

3. Sparrenbeine. Elemente von Brettern mit einem Querschnitt von 50x150 mm oder 100x150 mm, die den Dachkuchen tragen und die Geometrie der Rampen festlegen. Bei der Konstruktion von Satteldächern werden Dachstuhl, Spund- und Bodensparren verwendet. Entlang des Firstträgers sind Privatpersonen paarweise angeordnet, die trapezförmige Abhänge bilden. Wicked, vom Kamm bis zu den beiden Ecken des Hauses gehend, bilden die dreieckigen Abhänge. Und Sparrensparren basieren auf der Oberseite der Lamellen und haben unterschiedliche Längen.
4. Gratlauf. Holz, basierend auf vertikalen Zahnstangen, an denen die Dachsparren befestigt sind. Dies ist der höchste Punkt des Daches.
5. Racks Vertikale Requisiten, die auf dem Boden stehen. Sie stützen den Kammträger oder die Mitte des Trussfußes.
6. Die Streben Stangen, die schräg zu den Sparrenbeinen stehen, um ein Verbiegen zu verhindern
7. Anziehen und verschrauben. Horizontale Jumper aus Holz oder Metall, die Paare von Sparrenfüßen verbinden und die Berstbelastung der Wände reduzieren. Der Bolzen wird im oberen Teil des Sparrens eingebaut, wobei die Befestigung unten erfolgt und häufig als Bodenträger verwendet wird.
8. Sprengelfarmen. Sprengel - vertikale Steigleitung für genähte Sparren. Wenn nichts dagegen spricht, stellen Sie die Dichtheit zwischen den beiden benachbarten Seiten des Hauses ein und befestigen Sie mit den Metallecken einen Sprengel.
9. Kiste Die Basis für den Bodenbelag aus Dachmaterial. Wenn die Bretter ohne Zwischenräume genagelt werden, wird das Design der Latte als solide bezeichnet. Und wenn sich die Bretter mit einem kleinen Abstand abwechseln - Gitter. Das Ummantelungsschema hängt von der Art des Dachmaterials ab.
10. Überdachung Ein Teil der Dachsparren, der 40-50 cm zu Gunsten des Umfangs des Hauses ist, schützt es vor Feuchtigkeit.

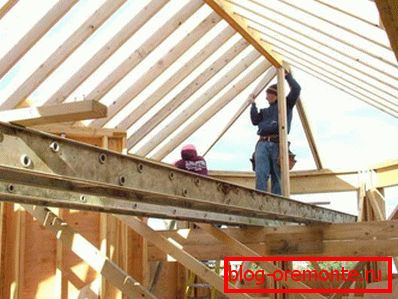

Bauen Sie ein Traversensystem auf

Mit einer Zeichnung des Traversensystems in der Hand können Sie mit der Montage beginnen. Da natürliches Holz hauptsächlich als Material verwendet wird, ist es nicht überflüssig, es mit einem tief eindringenden Antiseptikum zu behandeln, um es vor Feuchtigkeit und Bakterien zu schützen. Dachmeister verfügen über eine Reihe von Funktionen, die bei der Installation des Traversensystems eines Walmdachs berücksichtigt werden sollten:

• Es ist selbst für sehr erfahrene Arbeiter schwierig, aufgrund der großen Länge und des Gewichts von Beinen und Pfeilern, nur Dachmontage durchzuführen.



• Da einige Elemente des Traversensystems lang sind, insbesondere Diagonalsparren, eignet sich Schnittholz in Standardgröße nicht für ihre Herstellung. Dieses Problem wird mit Hilfe von Verbundwerkstoffen aus zwei oder sogar drei Teilen gelöst.



• Wenn die Länge der Dachsparren nicht ausreicht, um den Überhang zu bilden, werden sie durch Fohlen aus Brettern mit kleinerem Querschnitt eingesetzt.

Ein kompetent berechnetes und gut zusammengebautes Traversensystem ist die Grundlage für einen langfristigen Betrieb des Vierfach-Daches, das zu einem zuverlässigen Wetterschutz wird, unabhängig davon, ob es sich um ein Zeltdach oder eine Hüfte handelt!
