Selbstbau-mansardendach - gerät und zeichnungen

Wenn Sie die Nutzfläche des Hauses maximieren möchten, ohne fabelhafte Mittel zu verwenden, sollten Sie auf jeden Fall Projekte mit Dachboden in Betracht ziehen. Die Erfahrung der Entwickler lässt vermuten, dass dies der beste Weg ist, um ein Economy-Class-Gebäude zu planen, da dort ein Quadratmeter Wohnfläche mehrmals billiger ist als in zweistöckigen Gebäuden. Es besteht ein Irrtum, dass der Dachboden nur für die saisonale Nutzung in der warmen Jahreszeit geeignet ist.

Es ist jedoch falsch, da ein gut isoliertes, gebrochenes Mansardendach die Wärme im Winter warm hält. Die Temperatur ist nicht weniger angenehm als in beheizten Räumen im ersten Stock. Auch ohne zusätzliche Wärmedämmung ist der Dachboden eine Art "Luftkissen", das die optimale Temperatur im Inneren des Hauses aufrechterhält.

Der Dachboden mit gebrochenem Dach gilt als technisch komplexer Bau, der den Bau einer professionellen Brigade anvertraut. Trotzdem kann eine Person, die mit Dächern am Beispiel eines traditionellen Dachs mit doppelter Neigung vertraut ist, die Konstruktion mit eigenen Händen mit Hilfe zweier Hilfsarbeiter, der Assistenten, durchaus beherrschen. Die Hauptsache ist zu verstehen, dass dies ein Prozess ist, der einen ernsthaften Ansatz erfordert, der ohne vorläufige Berechnungen leichtfertig ist.

Designvorteile

Natürlich kann der Dachboden auch mit eigenen Händen ausgestattet werden, indem ein gewöhnliches dreieckiges Dach gebaut wird. Aber wegen der Steilheit der Hänge muss die Höhe eines solchen Daches sehr groß sein, damit die Decke lernen kann. Es ist unwirtschaftlich und auch unzweckmäßig, da das Dach mit einem variablen Neigungswinkel den verfügbaren Raum effektiver verwalten kann. Ein flacheres Oberteil macht die Decken höher. Laut den Bauvorschriften gilt, wenn der Abstand zwischen Boden und Firstfuge weniger als 2,5 bis 2,7 Meter beträgt, wird der Raum nicht als Wohnraum betrachtet. Er kann nicht als Dachboden bezeichnet werden, sondern ist lediglich Dachboden. Die Konstruktion eines gebrochenen Daches hat folgende Vorteile:

• Möglichkeit, höhere Decken auszustatten.
• Hoher Schutz vor Niederschlag, Wind.
• Leichter Schnee von der Piste.
• Hilft, die Wärme zu bewahren.
• Rationelle Nutzung des Unterdachraums.

Bauabschnitte

Projekterstellung

Wenn Sie mit den eigenen Händen ein Entwurf für ein gebrochenes Dach für den Bau des Gebäudes erstellen, ist es besser, Zeichnungen mit unterschiedlichen Vorsprüngen zu erstellen, die den Ort seiner Elemente umfassend zeigen. Anhand der Länge und Breite des Hauses müssen Sie die Größe des Dachraums sowie das Dach bestimmen. Zunächst wird die Neigungsgeometrie erstellt:

• Eine wichtige Aufgabe ist die Berechnung der Höhe der Firstfuge, da die Höhe zukünftiger Decken davon abhängt. Beachten Sie, dass der Abstand zwischen dem First und der Decke etwa 1,5 m betragen sollte.
• Im nächsten Schritt bestimmen Sie die Höhe der Decke. Für eine bequeme Anwendung ist es besser, sie in einer Höhe von 2 bis 2,2 Metern zu verlegen.
• Die Definition der Steigung des oberen Teils der Steigung. Die Zeichnung ist eine Linie der Decke, von der Firstverbindung in beide Richtungen gerade bis zum Schnittpunkt mit dieser Linie gehalten. Mit Hilfe eines Winkelmessers wird deren Winkel bestimmt, dessen Wert besser sofort in der Figur fixiert werden kann. Normalerweise liegt dieser Parameter im Bereich von 20 bis 30 Grad.
• Die Definition der Neigung des unteren Teils der Neigung. Von der unteren Traufe des Daches in der Zeichnung entfernt sich der Abstand entsprechend der Länge des Überhangs (40-50 cm). Vom Ende der oberen Steigung bis zu diesem Punkt verläuft eine gerade Linie. Der Winkel wird auch von einem Winkelmesser gemessen, er hat normalerweise einen Wert von 50 bis 60 Grad.
• Die Wände des Dachbodens werden umrahmt, die linearen Abmessungen und die Gesamtfläche bestimmt.

Um sicherzustellen, dass die Berechnungen des Projekts korrekt sind, ist es wichtig, die Primärmessungen genau zu messen und die Skalierung zu berücksichtigen. Computerprogramme können das Design vereinfachen, bei dem die Größe des Gebäudes und der gewünschte Dachtyp eingegeben werden muss. Die restlichen Arbeiten werden automatisch ausgeführt. Wenn auf diese Software kein Zugriff besteht, sollten vorgefertigte Projekte verwendet werden.

Berechnung des Traversensystems

Dachsparren - die wichtigsten tragenden Elemente eines gebrochenen Dachbodens, Art ihres Rückgrats. Sie sind enormen Belastungen ausgesetzt, so dass besondere Anforderungen an sie gestellt werden. Die Wahl des Querschnitts der Sparrenbeine erfolgt nicht zufällig, sondern entsprechend dem Installationsschritt der Abstand zwischen den Stützen, die Wind- und Schneelastwerte. Wenn die ersten drei Indikatoren durch Erstellung leicht identifiziert werden können, sind die letzten beiden Indikatoren besonders zu klären.

• Das Territorium Russlands ist in 8 Zonen mit unterschiedlichen Schneelasten unterteilt. Für jedes einzelne Dach wird dieser Wert durch den Neigungswinkel eingestellt. Da die Steigung der Steigungen unterschiedlich ist, werden zwei Indikatoren berechnet, wobei der obere und der untere Dachsparren einen unterschiedlichen Querschnitt haben können.
• Es gibt auch Wind Zoning, das auch 8 Zonen umfasst. Mit Hilfe des Koeffizienten unter Berücksichtigung der Gebäudehöhe wird der Tabellenwert dieses Indikators geändert.
• Die Werte dieser beiden Indikatoren werden zusammengefasst, um die Gesamtlast zu bestimmen. Runde Zahlen sollten groß sein, um eine kleine Sicherheitsspanne zu bieten. Darauf basierend wird der erforderliche Abschnitt der Platten durch Referenztabellen bestimmt.

Mount Maurlat

Der Beginn der Arbeit an der Ausstattung eines gebrochenen Mansardendaches ist die Installation eines Mauers, eines robusten Balkens mit einer Größe von 100 x 100 mm oder 150 x 150 mm. Es ist am Ende der äußeren Seitenwände befestigt. Ihre Hauptaufgabe besteht darin, das Gewicht der Dachkonstruktion zu verteilen, auf das Fundament zu übertragen und den Schutz der Rampen vor dem Kippen zu schützen. Mauerlat wird am oberen Teil der Wand entsprechend der vorgelegten Abdichtung verlegt, wobei zwei oder mehrlagige gefaltete Ruberoide aus einer speziellen Folie verwendet werden.

Die Befestigung erfolgt mit Metallbolzen, diese müssen in einen Betonestrich eingelegt werden. Wenn es sich um die Rekonstruktion des Daches mit seinen eigenen Händen handelt, wird es 15 bis 17 cm tief mit Ankerbolzen an der Wand befestigt. Bitte beachten Sie, dass die Installation bündig erfolgt.

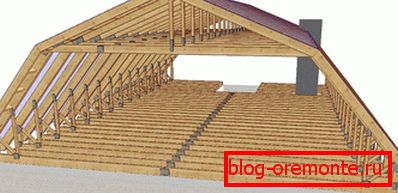

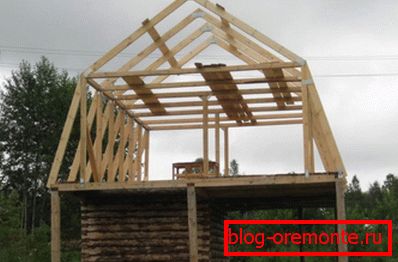

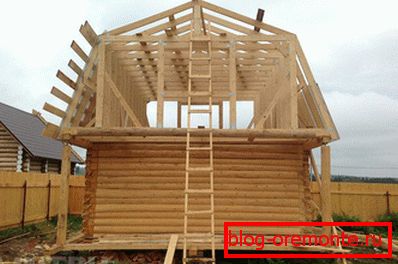

Bauen Sie ein Traversensystem auf

Bauen Sie ein Traversensystem auf ломаной мансардной крыши происходит в следующей очередности:

1. Bodenbelagbalken auf der Mauerlat. In einigen Fällen wird das Entfernen von Balken außerhalb des Gebäudes praktiziert. Diese Maßnahme ermöglicht es, den Bereich des Dachgeschosses zu erweitern, um gute Überhänge zu bilden. In diesem Fall werden die Balken oben an der Mauerlat befestigt. Bei der Verlegung ohne Demontage werden sie auf den wasserdichten Wänden platziert und mit Hilfe der Ecken an der Innenkante der Mauerlat fixiert.
2. Markieren Sie genau in der Mitte des Deckenbalkens den Punkt, über dem die Firstfuge liegen soll. In gleichem Abstand von dieser und jener Richtung gehen die Gestelle aus. Sie müssen vertikal platziert werden, sodass sie vorübergehend von Streben unterstützt werden.
3. Racks sind durch Züge verbunden. Dies sind direkte starke Stangen, die an zuverlässigen Metallecken befestigt werden. Als Ergebnis dieser Aktionen sollte in Form des Buchstaben "p" erhalten werden.
4. Abgehängte Dachsparren sind mit einem oberen Ende an der Zahnstange befestigt und unten mit einer Kraftplatte oder einem Bodenträger verbunden. Eine Nut wird in das Sparrenbein eingeschnitten, auf die Verbindungsstelle gesetzt und dann mit einer Metallstrebe angezogen.
5. Hängende Dachsparren mit Streben verstärkt. Hierbei handelt es sich um eckige Unterfütterbeine, die ein Verbiegen der Dachsparren verhindern und einen Teil der Last auf die Zahnstange übertragen.
6. In der Mitte des Zuges ist der Installationspunkt des Spindelstocks, die vertikale Aufhängung an der Firstverbindung, die sein Gewicht trägt, vermerkt.
7. Gleitsparren sind installiert. Sie sind durch eine Metallplatte oder Bolzen mit Unterlegscheiben verbunden.
8. Die Großmutter befestigt sich am Grat, sie ist so gespannt, dass das Gewicht des Zuges den Grat des gebrochenen Daches trägt.

Die Ausführung der obigen Elemente bildet eine Fachwerkfarm. Der Rest wird auf dieselbe Weise mit einer Stufe von 60-120 cm eingestellt.

Abdichtungs- und Dacharbeiten

Wenn die Selbstmontage des Traversensystems eines gebrochenen Dachbodens abgeschlossen ist, ist es notwendig, die Abdichtung zu organisieren. Dies erfordert eine Abdichtungsfolie oder Membran, die üblicherweise in Form einer Rolle hergestellt wird.

• Der erste Filmstreifen wird auf den unteren Teil der Dachsparren gelegt und mit einer Gegenkiste gesichert. Die Überlappung zwischen den Streifen muss mindestens 10-15 cm betragen.
• Dann wird das Drehen der unbesäumten Platte direkt mit einer nach der Breite des Dachmaterials berechneten Steigung eingestellt. Wenn ein Dach verlegt wird, z. B. Ondulin oder Shinglas, ist es erforderlich, eine kontinuierliche Ummantelung aus feuchtigkeitsbeständigen Sperrholzplatten zu schaffen.
• Wenn die Kiste fertig ist, können Sie mit dem Verlegen des Dachmaterials fortfahren. Beginnen Sie mit der Montage von der Traufe bis zum Firstboden und fragen Sie nach einer Überlappung von 10-15 cm.
• Von oben wird die Verbindung der Dachbahnen mit einer Firstplatte geschlossen.

Befestigungselemente werden je nach Materialart ausgewählt. Für Fliesen werden verzinkte Blechschrauben mit Gummikopf verwendet, die beim Verdrehen so verformt werden, dass sie das Loch wasserdicht machen.

Um den Vorgang zu beschleunigen, können Sie einen Schraubendreher verwenden. Shinglas- oder Ondulin-Fixnägel 100 mm lang. Nach Abschluss der Dacheindeckungsarbeiten werden Giebel und Überhänge des Mansardenbruchdachs aufgezogen.

Zusammenfassend können wir sagen, dass ein kaputtes Dachdach dazu beitragen wird, den Bereich des Hauses mit eigenen Händen zu erweitern. Sie können es mit Ihren eigenen Händen bauen, es erfordert jedoch spezielle Fähigkeiten und Kosten, die sich zweifellos für Sie bezahlt machen.
