Wie installiere ich dachsparren?

Bei der Planung eines Landhauses werden nicht nur die Art und Stärke des Fundaments, die Fläche, Höhe und Anzahl der Stockwerke des Gebäudes berechnet, sondern auch die Konstruktion des Daches. Bei der Projektentwicklung werden alle Faktoren berücksichtigt, und es wird die optimale Variante des Sparrensystems ausgewählt, mit der ein Gebäude dekoriert und vor Kälte und Regen geschützt werden kann.

Wenn Sie sich entscheiden, selbst ein Haus zu bauen, müssen Sie wissen, was das Dachsystem ist und wie Sie die Dachsparren auf dem Dach installieren, um das gewünschte Ergebnis zu erzielen. In unserem Artikel werden wir über das Traversensystem, die Installationsregeln und die Sparrenarten sprechen.

Sling-System

Für welche Dachform Sie sich auch immer entscheiden, es gibt immer ein Traversensystem im Herzen der Dachkonstruktion. Zur Abdeckung des Daches mit Dachmaterial werden eine Kiste und eine Abdichtungsschicht auf das Sparrensystem gelegt.

Zur Herstellung der Struktur wird ein Nadelbaum mit einer speziellen Behandlung mit Schutzmitteln und einer Feuchtigkeit von höchstens 2% verwendet.

Beachten Sie! Holzstärke 1 wird zum Spannen und Spannen von Dachsparren benötigt. Material 1 und 2 kaufen Sie für Sparrenbeine. Die Holzsorte 3 kann nur für die Herstellung von Gestellen und Streben verwendet werden.

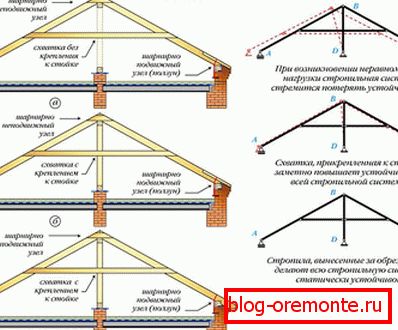

Die Haltbarkeit und Festigkeit des Traversensystems hängt von der Materialqualität, der Zuverlässigkeit der Verbindungen und der Richtigkeit der Konstruktionsberechnung ab. Achten Sie besonders auf Sparren. Schauen wir uns einmal an, woraus der Sparren besteht, damit die Montage und Installation des Gesamtsystems auf dem Dach einfacher ist.

Der Sparren besteht aus den Elementen:

• Sparrenbeine;
• die Streben stoßen an den oberen Teil der Gebäudewand (sonst werden sie Streben genannt);
• die Zahnstangen stützen die Sparrenbeine und sind vertikal angeordnet;
• Tragbalken (Traversen), die als Basis für alle tragenden Elemente des Daches dienen und parallel zum Gebäudeboden zwischen den Dachsparren verlegt werden;
• In den Dachsparren des Hängetyps befinden sich Zahnstangen, die entlang der Vertikalen gespannt arbeiten und einen Namen haben - Kopfplatte;
• für Widerstand gegen Abstandskräfte sind installiert.

Dies sind die Grundelemente des Sparrens, für komplexe Strukturen von Sparrensystemen werden jedoch zusätzliche Komponenten verwendet. Für die Montage von Dachsparren mit eigenen Händen auf dem Dach müssen Sie Materialien und Werkzeuge vorbereiten:

• wasserdichtes Material;
• Dachsparren;
• Bretter;
• Verbindungselemente;
• Hammer und Axt;
• Nagelzieher, Maßband;
• elektrische Bohrmaschine mit einer Reihe von Bohrern;
• Kettensäge;
• Ebene und Bleistift.

Wenn alles fertig ist, ist es Zeit, das Dach zu bauen und die Dachsparren auf dem Haus zu installieren.

Installation

Stufe # 1. Von Brettern, um eine Vorlage zu machen, konstruierte Fachwerkbinder. Heben Sie zwei Planken an die Decke und verbinden Sie die Kanten an einem Ende mit Nägeln. Lösen Sie die Bretter zur Seite und bringen Sie die freien Kanten am gelegten Tragbalken an. Um den Winkel zwischen den Brettern festzulegen, nageln Sie die Querstange.

Senken Sie die Schablone von den Brettern auf den Tragbalken und markieren Sie mit einem Bleistift den Trimmwinkel des Sparrens für eine dauerhafte Befestigung. Mit dieser Methode können Sie schnell und einfach den korrekten Schnittwinkel und die Montage der Sparren auswählen.

Beachten Sie! In diesem Stadium der Arbeit kann es nicht eilig sein. Je besser die Vorlage erstellt wird, desto zuverlässiger und stärker wird die gesamte Struktur sein.

Stufe 2. Legen Sie die Schablone auf den Boden und beginnen Sie mit der Herstellung von Dachsparren. Die Schablone muss gut verklebt sein, um den Verbindungswinkel der Sparrenschenkel nicht zu stören. Wenn der erste Sparren (Bauernhof) fertig ist, wird er auf das Gebäude gehoben und auf den Boden gelegt.

Stufe 3. Auf Sparren und Mauerlate markieren Sie die Stelle des Schnittes. Die Kettensäge schneidet zur korrekten Montage. Fahren Sie mit der Montage des nächsten Fachwerkträgers fort.

Stufe 4. Die ersten beiden vorgefertigten Traversen des Traversensystems sollten an der Hauskante entlang der Hausränder installiert werden. Ziehen Sie an der Schnur, um den erforderlichen Pegel zu bestimmen.

Обратите внимание! Установленные по краю мауэрлата стропила закрепляются подпорками с обеих сторон. Installation ферм должен быть строго перпендикулярным основанию перекрытия.

Stufennummer 5. Das Niveau ist eingestellt, alle Befestigungen werden sorgfältig geprüft und es wird Zeit, die restlichen Sparren zusammenzubauen. Die Anzahl der Farmen wird auf der Grundlage der Gesamtlänge des Systems und der Stufe zwischen den Traversen von nicht mehr als 0,8 m bestimmt.

Beachten Sie! Um ein Verrutschen der Dachsparren zu vermeiden, ist es am besten, zwei Bretter zwischen ihnen zu zählen.

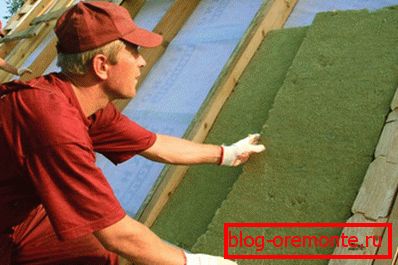

Stufe # 6. Es ist an der Zeit, die Halterungen und Querstreifen zu montieren und zu montieren. Darüber hinaus ist es wünschenswert, Probleme mit der Abdichtung, der Dampfsperre und der Wärmedämmung des gesamten Dachsystems zu lösen. Für die Montage des Dacheindeckungsmaterials wird eine Kiste installiert. Die Befestigungshäufigkeit der Lattenelemente hängt vom gewählten Dachmaterial ab.

Die Art des Daches hängt davon ab, welcher Neigungswinkel des Daches gewählt wird. Bei einem Flachdach übersteigt der Neigungswinkel nicht mehr als 10% und bei einer geneigten Struktur ist der Neigungswinkel immer größer als 10%. Schrägdächer gibt es in verschiedenen Ausführungen:

1. Die Dächer werden auf zwei Seiten eines Gebäudes mit unterschiedlichen Ebenen bezeichnet.
2. Bezogen auf die Seiten derselben Bauebene werden Giebel genannt.
3. Die viereckigen Dächer zeichnen sich durch dreieckige Abhänge aus. Wenn die Rampe die Traufe nicht erreicht, wird das Dach als Scharnier bezeichnet.
4. Die Spitzen der vier dreieckigen Hänge bilden zu einem Punkt zusammen und bilden ein Walmdach.
5. Das Mansard-Traversensystem wird auch als gebrochener Giebel bezeichnet, der dadurch gekennzeichnet ist, dass es aus rechteckigen Rampen besteht, die in einem stumpfen Winkel miteinander verbunden sind.

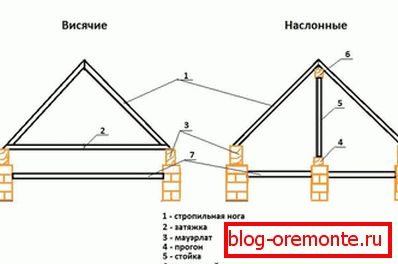

Hängende und schräge Dachsparren werden zum Zusammenbau von Traversensystemen verwendet. Es ist an der Zeit, über Systeme zu sprechen, die aus hängenden oder Nylonsparren bestehen.

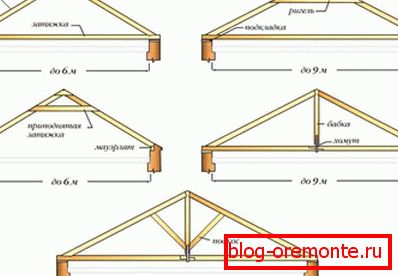

Hängend

Um zu entscheiden, wie Sparren installiert werden sollen, müssen Sie wissen, welcher Typ beim Erstellen des Traversensystems verwendet wird. Die Wahl der Befestigungsmethode und der Art der Dachsparren wird von vielen Faktoren beeinflusst - der verwendeten Dachbeschichtung, dem Neigungswinkel der Dachneigungen, den erwarteten Lasten durch Windböen und Schnee.

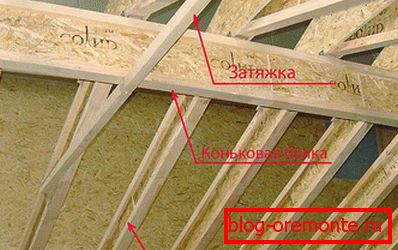

Hängende Dachsparren отличаются тем, что упираются они только на мауэрлат и при их монтаже не используются промежуточные подпорки. Такая система стропил создает сильные распирающие усилия горизонтального типа, действующие на стены здания. Чтобы снизить эти усилия, устанавливаются затяжки, одновременно выполняющие роль крепежных деталей для стропильных ног.

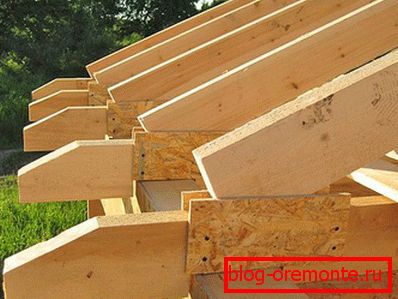

Sie können Puffs in der Nähe der Leistungsplatte oder darüber haben. Bei einer hohen Installation benötigen Sie stärkere Verbindungssparren und Puffs.

Обратите внимание! Installation висячих стропил возможен только тогда, когда пролет кровли не больше 12 метров.

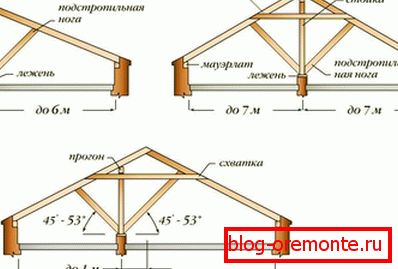

Наклонные

Если во время строительства дома было предусмотрено возведение внутренней несущей стены, крышу дома делают из наслонных стропил. Installation наслонных стропил ничем не отличается от установки каркасной системы.

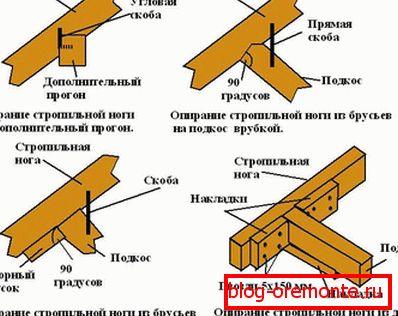

Die Befestigung der Sparren kann auf verschiedene Arten erfolgen und hängt vom Material ab, das für die Konstruktion der Gebäudewände verwendet wird. Auf dem Holzrahmen des Baumes wird die Verbindung der Dachsparren mit der oberen Krone hergestellt. Für den Rahmenbau wird eine Montierung mit Umreifung verwendet. Für ein Gebäude aus Stein werden die Dachsparren an der Tragstange befestigt.

Um zu verhindern, dass kleine Abschnitte der Fachwerkbeine durchhängen, werden Gestelle, Bolzen und Streben gemäß der Gitterkonstruktion installiert. Für die Herstellung von Puffs am Sparrenfuß wird Holz nur von guter Qualität verwendet. Für große Spannweiten für die Herstellung von Estrichen verwenden Sie 2 bis 3 Scheite mit einer Länge von 650 cm, die in einer Ebene ausgerichtet sind und entlang der Länge miteinander verbunden werden.

Zur Herstellung von Zahnstangen und Streben unter Verwendung von Besäumungsstämmen mit vorgefertigten Ottisky-Enden und Mustermarkierung von Blechen. Nach einer vorläufigen Markierung sahen wir die Stelle, an der die Dachsparren in die Kraftplatte geschnitten wurden.

Beim Aufbau des oberen Teils des Fachwerks und der Wände werden Träger des Verbundtyps mit Lamellenstiften verwendet. Stellen Sie Balken aus Verbundstäben her und befestigen Sie sie über die gesamte Länge mit Holzstiften.

Jetzt wissen Sie, wie Dachsysteme konstruiert sind und wie unterschiedliche Dachsparrenarten auf dem Dach von Gebäuden installiert werden. Um die Informationen aus dem Artikel durch ein klares Beispiel zu ergänzen, empfehlen wir Ihnen, ein Video zur Installation von Dachsparren anzusehen.

Wenn Sie die Dachsparren bereits selbst installiert haben und Ihre eigenen Installationsgeheimnisse haben, teilen Sie sie uns und unseren Lesern mit und hinterlassen Sie einen Kommentar zum Artikel.

Video

Die Montage der Dachsparren kann von einer Person ohne Assistenten durchgeführt werden:

Im folgenden Video sehen Sie Fehler, die häufig bei der Montage von Dachsparren auftreten:
