Wie man das rohr durch das dach aus gewellten und

Dächer aus gewellten Fußböden gewannen das Vertrauen privater Entwickler aufgrund ihres geringen Gewichts, ihrer langen Lebensdauer und ihres Aussehens, was die Erleichterung herkömmlicher Keramikfliesen imitiert. Wellblech ist ein dünnes, langlebiges, korrosionsbeständiges Metall, das mit einer Farbschicht überzogen ist und der Oberfläche mit Hilfe des Pressens die gewünschte Form verleiht. Um das Haus zu beheizen, werden Holzöfen und Gaskessel für Festbrennstofföfen installiert. Da die Installation solcher Geräte technisch schwierig ist, wird sie von Fachleuten als vertrauenswürdig angesehen. Es ist jedoch die Aufgabe des Eigenheimbesitzers, den Durchgang des Rohres durch die Metallfliese und den profilierten Bodenbelag sicherzustellen.

Arten von Schornsteinen

Das Kaminrohr ist ein Hohlzylinder, durch den Rauch- und Verbrennungsprodukte an die Atmosphäre abgegeben werden. Öfen verwenden die folgenden Optionen zum Organisieren dieses Prozesses:

1. Mit Hilfe eines Ziegelkamins. Das Schornsteinsystem aus hitzebeständigen Ziegeln, das speziell für die Ofenverlegung konzipiert wurde, hat einen quadratischen oder rechteckigen Querschnitt. Dies ist eine teure Methode, um den Rauch loszuwerden, ist jedoch sicherer und langlebiger. Der einzige Nachteil eines Ziegelkamins ist eine poröse, entwässerte Oberfläche, auf der sich Ruß und Staub absetzen. Wenn Sie die regelmäßige Reinigung des Rohrs nicht beeinträchtigen, verstopfen Rußschichten vollständig, reduzieren das Verlangen und erhöhen die Brandgefahr. Um den gemauerten Schornstein durch das Dach zu bringen, ist es besser, dies nicht alleine zu tun.

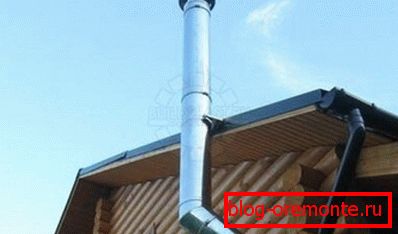

2. Mit Hilfe eines Metallkamins. Metallrohre aus Edelstahl mit Zusatz von Molybdän oder Zink werden in Baumärkten verkauft. Durch den Kauf von geraden Abschnitten, Biegungen und Klemmen können Sie einen Kamin der gewünschten Konfiguration zusammenstellen, indem Sie Rohrsegmente ineinander stecken. Durch die glatte Innenfläche des Schornsteins kann sich kein Ruß ansammeln, so dass sich Luft frei zum Dach bewegen kann. Der Nachteil dieses Verfahrens besteht darin, dass das Metall die Wärme nicht so gut hält wie ein Ziegelstein. Daher sammelt sich aufgrund des Temperaturunterschieds außerhalb und innerhalb des Rohrs Kondensat an. Der Metallschornstein besteht aus einem runden Querschnitt. Da er aus einzelnen Teilen besteht, ist es recht einfach, ihn durch das Dach zu bringen.

Auswahl des Speicherorts der Ausgabe

Einen geeigneten Ort für das Bohren von Löchern im Dach des Wellrohrs unter dem Kamin wählen - der halbe Erfolg. Der entscheidende Faktor ist dabei natürlich der Standort des Ofens. Professionelle Öfen empfehlen, den Kamin vertikal zu platzieren. Es gibt jedoch subtilere Nuancen:

• Es ist am besten, ein Loch für die Leistung des Schornsteins am höchsten Punkt des Daches zu haben, dh näher am First. Der optimale Abstand vom First zum Rohr beträgt 50-80 cm.
• Es ist wünschenswert, dass das Loch im Dach des Wellrohrs nicht auf die Elemente des Traversensystems fällt. Um sie zu umgehen, verwenden Sie Wasserhähne, Eckbereiche des Kamins. Mit deren Hilfe können Sie die Drehung um 90 oder 45 Grad einstellen.
• Die Länge der Schornsteinsegmente wird so berechnet, dass sich die Fugen oberhalb oder unterhalb der Durchgangspunkte der Decken und des Daches von Wellboden befinden. Ansonsten ist die Verbindungsqualität problematisch.
• Um eine gute Traktion zu gewährleisten, sollte die Höhe des Schornsteinsystems 1 bis 1,5 cm höher sein als der Dachfirst. Wenn das Rohr beim Durchlaufen zu hoch ist, hat der Rauchstrom Zeit, sich abzukühlen, was zur Bildung von Kondensat führt.

Um zu überprüfen, ob Sie den Austrittspunkt des künftigen Schornsteins richtig erkannt haben, zeichnen Sie eine Markierung auf das Dach des profilierten Bodens und überprüfen Sie die Temperatur am Ende des Tages. Das Rohr sollte sich in der „kalten Zone“ befinden, dh es bleibt fast den ganzen Tag im Schatten.

Vorbereitungsphase der Arbeit

Um Schwierigkeiten bei der Installation des Rohrs zu vermeiden, müssen Sie den Arbeitsort und das Werkzeug im Voraus vorbereiten. Das Loch aus Wellausschnitt nach folgender Technologie:

1. Nachdem Sie die Konfiguration des Schornsteins festgelegt haben, planen Sie, wo sich der Ausgang zum Dach befindet. Es sei daran erinnert, dass es besser ist, das Rohr senkrecht zu platzieren.
2. Nehmen Sie die Größe des Kaminquerschnitts gemäß den Empfehlungen des Herstellers des Heizgeräts auf. Je dicker und höher das Rohr ist, desto besser wird der Rauch aus dem Ofen entfernt. Es ist wichtig, dass alle Segmente den gleichen Querschnitt haben und zusammenpassen, ohne Lücke.
3. Auf dem Dach des Profilblechs skizziert die Kontur des Rohrs mit einer dauerhaften Markierung.
4. Schleifer mit dünnem Wildmetall schneiden ein Loch und weichen einige Zentimeter von der vorgesehenen Linie ab. Das Arbeiten mit profilierten Böden sollte sorgfältig und langsam erfolgen, so dass die Schnittkante gleichmäßig ist, ohne Abplatzungen, die beim Entfernen des Rohrs verletzt werden können.

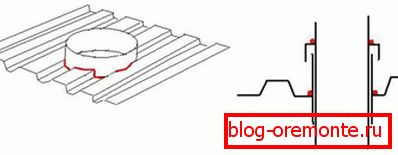

5. In den Ecken des Lochs müssen Sie kurze Schnitte machen, um die Kanten der Folie nach oben zu biegen.

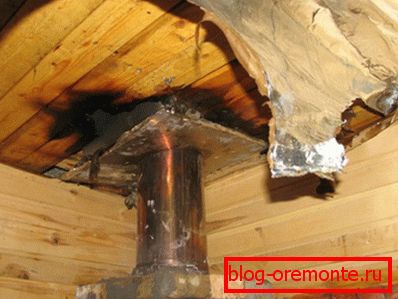

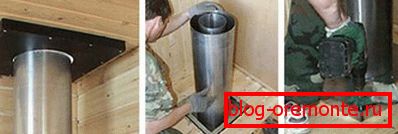

6. Gleiches an der Decke abwiegen. Montieren Sie die Metallbox, die das Rohr mit den Dachsparren verbindet. Der Schornstein wird durch das Loch in der Schachtel geführt, der Abstand zwischen den Wänden sollte mindestens 15 cm betragen.
7. Isolierung, Abdichtungsfolie und Dampfsperrmembran werden aus dem Loch im Dach entfernt. Es ist notwendig, dass das Loch durchgekommen ist.

Für die nördlichen Regionen, in denen die Dämmschicht 150 mm überschreitet, werden Sandwichrohre empfohlen, die aus zwei Schichten Metall und Wärmedämmungsmaterial bestehen.

Ausgangskamin zum Dach

Alle vorbereitenden Arbeiten sind erledigt, es bleibt nur noch das richtige Anschließen der Rohrleitung und die Inbetriebnahme des Schornsteins. Um den Kamin auf das Dach zu bringen:

• Führen Sie den Kamin durch das Loch in der Box und richten Sie ihn auf das Dach. Mit einem Klebeband werden die Kanten der Abdichtungsfolie und der Dampfsperrmembran sicher an der Oberfläche des Kamins befestigt.
• In einer Schachtel ist es dicht, mit Blähton zu füllen oder Mineralwolle zu legen. Diese Arten von Isolierungen sind nicht feuergefährlich, so dass sie das Rohr isolieren und vor einem plötzlichen Zünden der Holzelemente des Traversensystems und der Latte schützen.

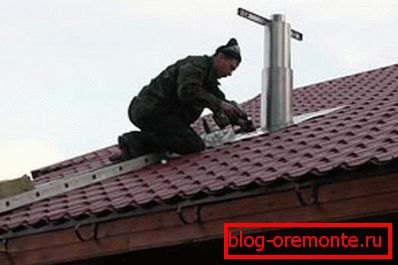

• Setzen Sie die Gummi- oder Silikondichtung des Rohrs auf, die an der Entnahmestelle vor Feuchtigkeitsleckage schützt. Um eine bessere Abdichtung zu gewährleisten, wird das Dichtungsmittel mit feuerfestem Dichtungsmittel auf die Wellplatte geklebt.
• Der Schornstein wird mit neuen Segmenten auf die erforderliche Höhe geliefert, wobei die Verbindungen mit verzinkten Stahlklemmen angezogen werden.
• Danach bleibt nur noch Schönheit übrig - setzen Sie die äußere Schürze in die Farbe der Metallkachel, die die Gummidichtung und die Schachtel bedeckt.

Scheuen Sie sich nicht vor einer Überhitzung der Abdichtungsfolie von der Kaminoberfläche, denn Mineralwolle oder Blähton, die in die Box eingelassen sind, schützen sie zuverlässig vor Feuer.

Selbst ein beginnender Handwerker kann einen Schornstein auf das Dach bringen. Die Hauptsache ist nicht zu vergessen, dass die Vernachlässigung dieses Problems zu Feuer und zum Verlust Ihres Eigentums führen kann.
