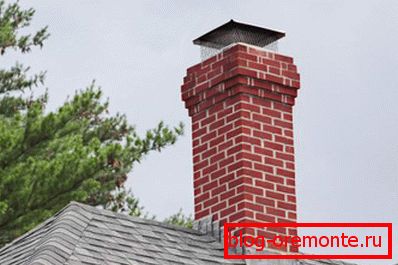

Die meisten Privathäuser, die als Dauerwohnsitz genutzt werden, sind mit allen Arten von Heizgeräten ausgestattet. Kessel, Öfen und Kamine müssen unabhängig von der Art des verwendeten Brennstoffs mit Rauchabzugskanälen ausgestattet sein, durch die restliche Verbrennungsprodukte in die Atmosphäre freigesetzt werden. Der gemauerte Schornstein gilt als Klassiker der Ofenkonstruktion und bleibt trotz der Fülle an Analoga aus billigeren und erschwinglichen Materialien der beliebteste Weg, um Rauch zu entfernen.

Aufbau

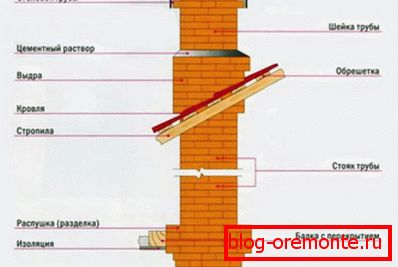

Auf den ersten Blick scheint es sich bei einem gemauerten Kamin für einen Heizkessel oder einen Kamin nur um ein vertikal gefaltetes Rohr zu handeln. Dieser Eindruck täuscht, da das Entrauchungssystem ordnungsgemäß funktioniert, müssen Sie dem Rohr eine bestimmte Form und Länge geben. Das Gerät eines Ziegelkamins besteht aus folgenden Teilen:

• Montiertes Rohr. Dieser Begriff bezieht sich auf den Bereich des Kamins, der am Ofen eines Kessels oder Kamins befestigt ist. Sie beginnt an der Wand des Heizgerätes und endet in 5-6 Reihen bis zur Überlappung des Fußbodens. Verlegung montiert mit der zwingenden Beachtung der Ligation von Fugen zwischen Ziegeln.
• Aufrollen Flusen werden als Verbreiterung des Schornsteins bezeichnet. Sie beginnen 5-6 Reihen vor der Überlappung und enden nach ihrem Durchgang. Das Verlegen des Fussels erfolgt durch Einsetzen von Ziegelplatten, wodurch der Außenumfang des Rohrs um 250 bis 400 mm erhöht wird
• Riser Der Begriff "Aufstieg" bezieht sich auf einen vertikalen Abschnitt des Kamins, der durch den Dachboden zum Dach des Hauses führt. Das Mauerwerk der Steigleitung ist flach mit einem Löffel, Kreuz oder Kettenverbindung der Nähte.
• Otter Otter rief einen weiteren, verbreiternden Ziegelkamin an, der unmittelbar nach dem Abzug auf das Dach begann. Dieser Rohrabschnitt ist auf jeder Seite 100 mm breiter als die Steigleitung. Dies dient als zuverlässiger Schutz gegen das Eindringen von Feuchtigkeit in den Spalt zwischen dem Kamin und dem Dach.
• Der Hals Der flache Abschnitt des Rohrs, der nach dem Otter und der entsprechenden Steigleitung beginnt, wird Hals genannt.

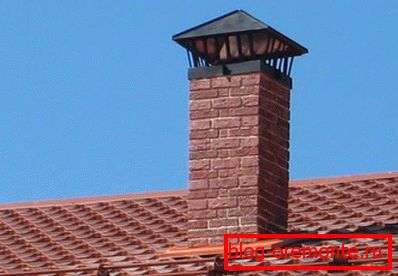

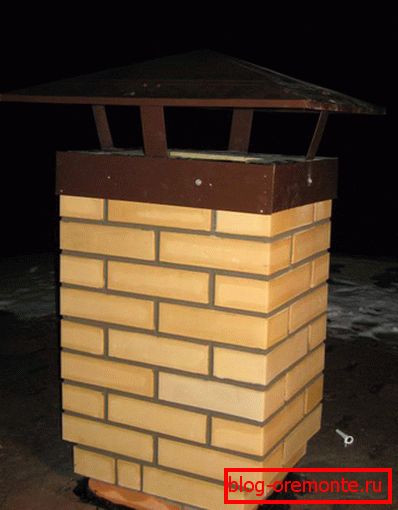

• Die Mütze Der Schornstein aus Ziegelstein endet mit zwei Reihen Mauerwerk, das mit der Verlängerung erstellt wurde. Dieser Teil des Rohrs wird als Spitze bezeichnet. Ein Deflektor oder eine Windfahne wird darauf angebracht, um das Eindringen von Wasser und Schmutz in den Rauchabzugskanal zu verhindern.

Es ist wichtig! Um einen effektiven Ziegelkamin mit eigenen Händen zu entwerfen, müssen Sie drei Hauptregeln beachten: Beachten Sie die gleiche Größe des Entrauchungskanals über die gesamte Länge, wählen Sie einen Abschnitt entsprechend dem Volumen des Kessels oder Ofens und vermeiden Sie Kurven und Innenecken.

Materialauswahl

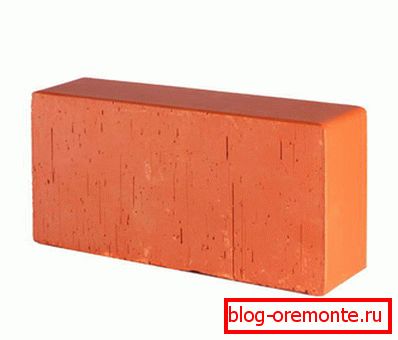

Beim Bau des Schornsteins müssen Sie auf die Auswahl der Qualität achten und für die Leistung des Materials geeignet sein. Professionelle Öfen empfehlen rote Vollziegel. Die Breite eines Ziegels beträgt 125 mm, wobei Zentimeterfugen zwischen den Ziegeln berücksichtigt werden. Mit diesem Material legen sie einen Ziegelkamin 140x140 mm, 14x270 mm oder 270x270 mm aus. Achten Sie bei der Prüfung eines Ziegels beim Kauf auf folgende Eigenschaften:

1. Gleichmäßigkeit der Farbe. Hochwertiger Ziegel hat einen einheitlichen, satten Rotton. Das Vorhandensein von weißen Verunreinigungen weist darauf hin, dass Kalk, minderwertiger Ton und andere Verunreinigungen in der Zusammensetzung vorhanden sind.
2. Integrität Stärke - das Hauptkriterium für die Wahl des Materials für den Bau des Schornsteins. Wenn sich auf der Oberfläche eines Ziegels Risse und Späne befinden, wird dies höchstwahrscheinlich ohne Einhaltung der Technologie von Rohstoffen niedriger Qualität gemacht.
3. Passende Größen. Während der Inspektion sollte man mit einem Lineal mehrere zufällig ausgewählte Steine ​​messen und die Größenkonformität mit dem GOST-Standard für diesen Bauprodukttyp überprüfen. Mauerziegel unterschiedlicher Größe sehen schlampig aus und sind nicht lange haltbar.
4. Die richtige Geometrie Um die Richtigkeit der geometrischen Form zu überprüfen, nehmen Sie zwei Steine ​​und bringen Sie sie aufeinander an. Wenn zwischen ihnen keine Lücken und Lücken gebildet werden, können Sie sicher kaufen.

Beachten Sie! Ziegel ist ein hitzebeständiges Material, das einer Temperatur von 400 bis 500 Grad standhalten kann, auf die der darin durchströmende Rauch erhitzt wird. Damit die Nähte nicht zu einem Schwachpunkt des Schornsteins werden, verwenden Sie eine auf Lehm basierende Lösung oder spezielle Trockenmischungen, die vom Hersteller für den Ofenbau empfohlen werden. Die Breite der Nähte gilt als wichtiges Kriterium für die Verlegungsqualität, je dünner desto besser.

Montagereihenfolge

Um einen gemauerten Schornstein mit den eigenen Händen zu bauen, sind besondere Kenntnisse und Fähigkeiten erforderlich. Daher wird der Bau einer Pfeife, beispielsweise eines Kamins oder Ofens, meist von einem professionellen Ofen durchgeführt. Handwerker schaffen komplexe, funktionale Designs in Form einer Schlange für effizienteres Heizen, Luftansaugkanäle und Fenster. Der gemauerte Schornstein mit dem einfachsten Design ist wie folgt:

1. Unter der Position des Kamins, des Ofens oder des Kessels gießen Sie das Fundament, das nicht mit dem Hauptgebäude verbunden ist. Die Höhe der Füllersohle wird basierend auf dem Gewicht des Ofens und des Kamins berechnet. Normalerweise genügt eine Dicke von 30-50 cm, gegebenenfalls wird das Fundament zur Verstärkung verstärkt.
2. Beginnen Sie nach dem Bau des Ofens oder der Installation der Heizvorrichtung mit dem Verlegen eines Greifrohrs. Die Verlegung erfolgt unter strikter Beachtung der Bandagierung. Um die Anzahl der Stecklinge zu reduzieren, wird eine Löffelligatur verwendet.

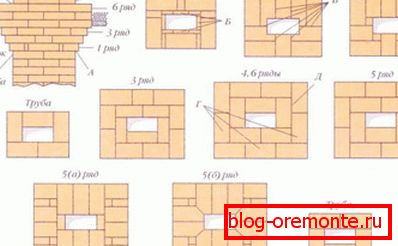

3. Für 5-6 Reihen an der Decke beginnen sich Flusen auszubreiten. An dieser Stelle dehnen sich die Abmessungen des Rohres durch die Verwendung von Ziegelvierteln auf 250 bis 400 mm aus. Sie sind so in der Haube angeordnet, dass die Innenfläche des Rauchabzugskanals eben bleibt. Die Erzeugung von Fuzzing erfolgt in 5 Reihen, wobei die letzte unter Beachtung des Verbands in Vollziegel gelegt wird.

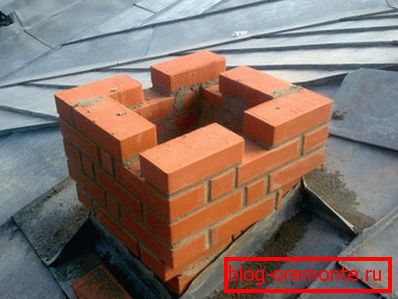

4. Bei Arbeiten im Dachgeschoss legen Sie das Ablaufrohr aus, dessen Abmessungen der Breite und Länge des Anschlussrohrs entsprechen. An der Dachschräge zwischen den Dachsparren schneiden Sie ein Loch für den Ausgang des Kamins nach außen.
5. Nachdem der Riser 1-2 Reihen über dem Dach liegt, beginnt der Otter zu liegen. Abhängig von der Geometrie und der Neigung der Neigung kann es einseitig oder mehrseitig sein. Ein Otter besteht aus 9 Ziegelreihen, von denen jede um ein Viertel breiter ist als der vorherige. In der letzten Reihe ist ein korrekter Verband zwischen den Nähten zu beachten.
6. Als nächstes bauen Sie den Hals des Kamins und die Kappe. Tragen Sie eine Fliegenmütze an der Spitze.

Es ist wichtig! Beim Fuzzing, Otter und Herstellen der Spitze ist es erforderlich, einen Stein zu schneiden, um die erforderliche Größe zu erhalten. Um die Glattheit der Innenfläche des Rauchabzugskanals zu gewährleisten, ist es erforderlich, das Schneiden sauber und gleichmäßig durchzuführen. Ofenmeister mit Erfahrung aus einer Bewegung spalten Ziegelsteine ​​auf die gewünschte Größe, es ist jedoch einfacher und schneller, die Schleif- und Schneidemaschine zu verwenden.

Installationsfehler

Fehlberechnungen, die der Bau eines Ziegelkamins durch einen unprofessionellen Meister vorgenommen hat, führen zu finanziellen Verlusten, Bränden und einem erhöhten Risiko einer Kohlenmonoxidvergiftung. Die Schwierigkeit besteht darin, dass es nach Abschluss der Konstruktion nicht möglich ist, die Defekte zu korrigieren. Meist ist der einzige Ausweg die vollständige Demontage und Rekonstruktion des Rohrs. Häufige Probleme bei der Arbeit der Entrauchungsmeister glauben:

• Ungeeignetes Material. Hausbewohner, die mit ihren eigenen Händen einen Schornstein bauen, verwenden unbewusst oder um Geld zu sparen, hohle, silikatische, recycelte Ziegel. Die Verwendung von Schornsteinen aus solchen Materialien ist nicht sicher.
• Kanalgröße ändern Aufgrund der Änderung der Kanalgröße nimmt die Schubkraft des Kamins ab, es kommt zu Rußniederschlag und Verstopfung im Rohr.
• Ungenügende Länge des Halses der Röhre. Aufgrund dieses Fehlers wird die Schubkraft im Feuerraum reduziert, um dieses Problem zu beseitigen, reicht es aus, die Höhe des Schornsteins auf den empfohlenen Wert zu erhöhen.
• Falsche Kanalform. Die beste Form des Entrauchungskanals - ein Kreis oder ein Oval, das mit einem Ziegelstein arbeitet - ist sehr schwierig, eine solche Geometrie zu erreichen. Daher ist Ziegelrohr an einer rechteckigen oder quadratischen Form befestigt. Wenn die Innenfläche viele Ecken und Stufen aufweist, setzt sich Ruß darauf ab.

Ziegelrauchauslasskanäle werden ein Jahrhundert lang halten, wenn sie nicht an Qualitätsmaterial sparen und der Technologie entsprechen. Um Probleme mit dem Betrieb des Heizgeräts zu vermeiden, bestellen Sie einen Schornstein bei einem erfahrenen Meister.
