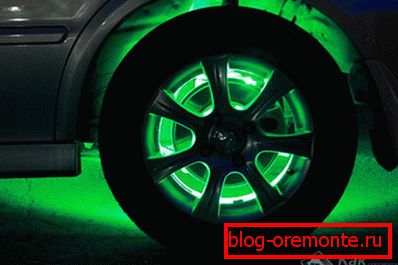

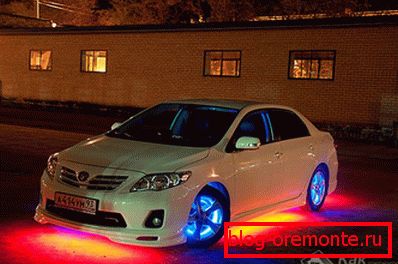

Die LED-Leiste ist eine moderne, universelle Beleuchtungsquelle, die für dekorative Zwecke innerhalb und außerhalb von Räumen verwendet werden kann. Mehrstufige Deckenkonstruktionen, innere Bögen und Nischen, Möbel, Autos, Werbetafeln - dies ist eine kleine Liste von Orten, die diese Art der Beleuchtung verändern. Der kompakte und flexible Beleuchtungskörper kann an schwer zugänglichen Stellen platziert werden. Langfristiger Gebrauch ermöglicht es Ihnen, sich nicht um häufigen Austausch zu sorgen. In diesem Artikel werden wir uns ansehen, wie man die Installation von LED-Band selbst macht.

LED-Streifentypen

Beleuchtungsbänder bestehen aus einem Streifen aus dielektrischem Material, auf dem Dioden, die Licht emittieren, in gleichen Intervallen befestigt sind. Auf der Grundlage eines Bandes werden spezielle Wege gelegt, auf denen der elektrische Strom fließt. Zur Begrenzung der Stromstärke in der Schaltung gehören Widerstände. Die Breite des Leuchtmittels variiert zwischen 8 und 20 mm, die Dicke beträgt nur 3 mm. Der Beleuchtungsgrad hängt von der Anzahl der LEDs auf einem Meter des Bandes ab und kann sich verzehnfachen - 30–240 Stück. Die Größe jeder Diode ist in der Bandmarkierung angegeben. Je größer sie ist, desto intensiver ist der Lichtstrom. Bei leistungsstarken Geräten sind die Lichtquellen in mehreren Reihen angeordnet. Die Länge eines Standardstreifens beträgt 5 Meter und wird auf Rollen verkauft. Die Schnittstellen sind auf dem Substrat markiert, das Band kann nur entlang dieser Linien geteilt werden.

Die Hauptklassifizierung der LED-Streifen basiert auf der Farbe, die von dem Glühen abgegeben wird:

1. SMD - monochrome Farbwiedergabe (weiß, blau, grün, rot). Die weiße Version des Glühens ist in warm, moderat und kalt unterteilt.
2. RGB - das LED-Band, das Beleuchtung jeder Farbe ermöglicht. In seinem Gehäuse befinden sich drei Dioden, die in den Farbnamen angegeben sind - Rot, Grün und Blau. Ihre Kombination, die durch die Bedienung des Controllers erstellt wurde, lässt jedes Licht erstrahlen. Die Kosten für dieses Design sind dreimal höher als für das SMD-Band.

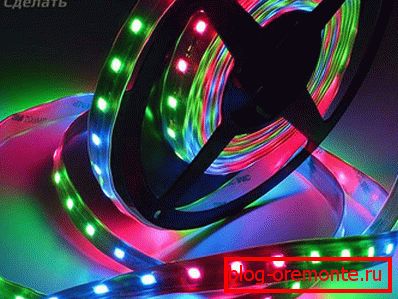

Beleuchtungsgeräte sind offen, für die Innenmontage vorgesehen und feuchtigkeitsdicht, berechnet für den Einsatz auf der Straße und im Wasser, Schutzklasse IP. Für eine einfache Montage sind einige LED-Streifen mit selbstklebender Folie ausgestattet.

Vor- und Nachteile

• Kompakte Größe und Kunststoffstruktur, damit das Band die gewünschte Form annehmen kann.
• Die Ausnahme ist Überhitzung, was bei der Beleuchtung von Spanndecken und anderen temperaturempfindlichen Oberflächen wichtig ist.
• Die Möglichkeit, die ausgewählte Farbe durch Anpassen der Kombination von Farbkombinationen zu erhalten.
• Einfache Installation, das Vorhandensein von doppelseitigem Klebeband erfordert keinen Installationsaufwand.
• Hohe Betriebsdauer, deutlich länger als bei herkömmlichen Glühlampen.
• Zahlreiche Anwendungen.
• Sparsamer Umgang mit Strom, der nicht zum Heizen benötigt wird.
• Sicherheit - diese Lichtquelle enthält keine schädlichen Gase und Verunreinigungen, keine Pulsation.

Der Hauptnachteil der LED-Beleuchtung besteht in den hohen Kosten, da eine vollwertige Hauptbeleuchtung mit hohen Kosten verbunden ist. Dies hat zur Verwendung von Bändern als zusätzliche oder dekorative Deckenbeleuchtung geführt.

Auswahl der Stromversorgung

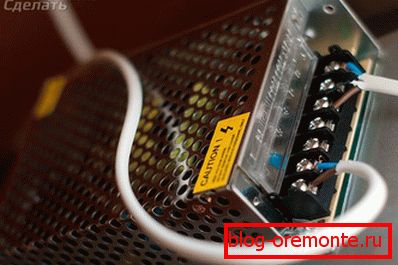

Zum Betrieb des LED-Bandes ist eine Gleichstromquelle erforderlich, so dass die Verbindung zum gemeinsamen Netzwerk ausgeschlossen ist. Sie müssen ein Gerät installieren, das Wechselstrom in Gleichstrom mit einer Spannung von 12 oder 24 Volt umwandelt. Um das richtige Netzteil auszuwählen, müssen Sie dessen Leistung berechnen. Für die Berechnung werden der Leistungswert von 1 Meter des Bandes, die Gesamtmenge der verwendeten Leuchte und der Sicherheitsfaktor ermittelt. Zum Beispiel ist SMD 3014 mit einer Länge von 6 Metern - 24 - 6 - 1,15 = 165,6 W - der Leistungswert für die Stromversorgung. Die Betriebsspannung des Bandes wird vom Hersteller angegeben.

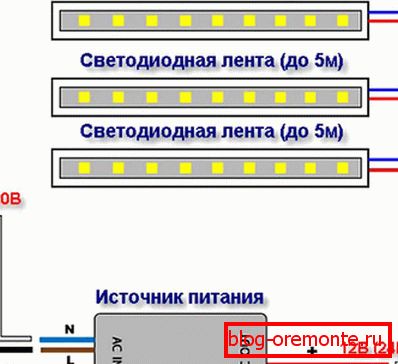

Wenn mehrere Bänder verwendet werden, ist es möglich, eine gemeinsame Stromversorgung herzustellen. Aufgrund der hohen Leistung weist ein solches Gerät jedoch beträchtliche Abmessungen auf, und die versteckte Platzierung ist schwierig. Es ist bequemer für jeden Beleuchtungsstreifen, eine separate Stromquelle aufzunehmen. Wenn Sie sich überlegen, wie Sie den LED-Streifen an die Stromversorgung anschließen, wählen Sie eine Parallelschaltung. Wenn Sie das Band in Reihe schalten, erhalten die Ferndioden die niedrigste Spannung und sind matt.

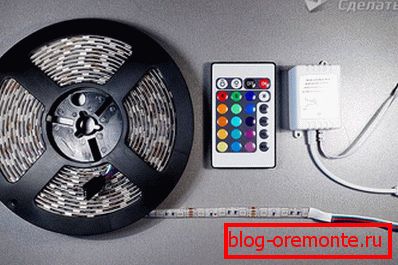

Um ein RGB-Band anzuschließen, muss ein Controller in die Schaltung eingefügt werden. Wenn Sie direkt an die Stromversorgung anschließen, leuchtet das Band, aber die Farbe ändert sich nicht. Es gibt vier Drähte zum Anschließen und auf dem Controller befinden sich Klemmen mit Farben:

• B ist blau.
• G - grün.
• R ist rot.

Beim vierten Draht wird die Klemme durch die Spannungsnummer - 12 oder 24 V angezeigt. Nach dem Anschließen der LED-Leiste wird der Controller an die Spannungsversorgung angeschlossen.

LED-Streifen können nur aus LEDs der gleichen Farbe bestehen. In diesem Fall ist der Controller zum Anschließen nicht erforderlich.

Installationsschritte

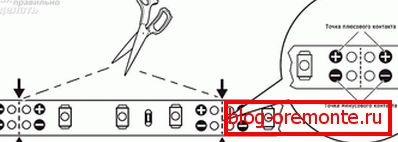

Die Arbeit beginnt mit dem Schneiden von Streifen der gewünschten Länge. Es ist darauf zu achten, dass der Schnitt durch spezielle Markierungen verläuft. Die Verbindungsabschnitte des Bandes können auf zwei Arten ausgeführt werden: Verwenden von speziellen LED-Verbindern oder Löten. Die Montage der Schaltung mithilfe von Steckverbindern kann recht schnell und einfach ausreichen, um das Band auf das Kontaktpad zu legen und den Deckel zu schließen. Diese mechanische Methode erfordert keine Kenntnisse, aber die Kosten für das Teil sind ziemlich hoch. Wenn mehrere Anschlüsse erforderlich sind, werden die Beleuchtungskosten erheblich ansteigen.

Die einfachste Stromversorgung verfügt über zwei Klemmen (eine plus die zweite ist ein Minus), die beim Anschluss an die Steuerung nicht zu verwechseln ist, da sonst das Gerät ausfällt. Nachdem die gesamte Schaltung gesammelt wurde, wird sie über den Eingang der Stromversorgung mit dem Netzwerk verbunden. Wenn die LED-Leiste ordnungsgemäß funktioniert, kann sie an der gewählten Stelle befestigt werden.

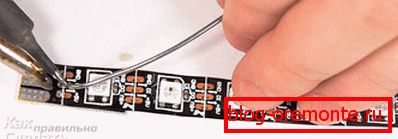

Wenn die Enden des Bandes ohne Verbinder verbunden werden müssen, wird ein Lötkolben mit geringer Leistung verwendet. Auf die Kontaktstellen der Verbindungsspuren wird eine Lotschicht aufgebracht, und ein Schutzfilm muss von der Bandbasis entfernt werden. Ferner überlappen sich die beiden Teile und werden mit einem Lötkolben so lange erhitzt, bis das Lot geschmolzen ist.

Die Länge des LED-Streifens sollte nicht mehr als fünf Meter betragen, da die LEDs am Ende des Streifens nicht bei voller Leistung leuchten.

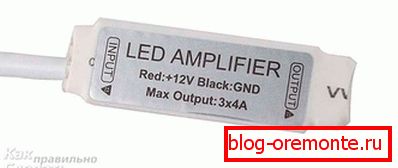

Wenn Sie mehrere Farbbänder anschließen müssen, ist der Verstärker installiert. Dieses Gerät befindet sich hinter der ersten LED-Leiste und die zweite ist damit verbunden. Dieses Schema verwendet einen Controller und zwei Netzteile. Die einfarbige LED-Leiste hat nur zwei Drähte zum Anschließen an die Stromversorgung: Rot bedeutet Plus und Blau bedeutet Minus.

Die Verbindung erfolgt mechanisch oder durch Löten. Dazu werden die Enden der Drähte von der Isolierung befreit und verzinnt. Eine Lotschicht wird auch auf die Kontaktteile des Bandes aufgebracht. Beim Anbringen der Drähte an den Stiften werden sie abwechselnd mit einem Lötkolben berührt. Trotz der niedrigen Spannung sollten die blanken Enden mit Isolierband umwickelt werden. Zwischen dem Band und der Stromversorgung kann ein Dimmer installiert werden, um den Lichtstrom zu regulieren.

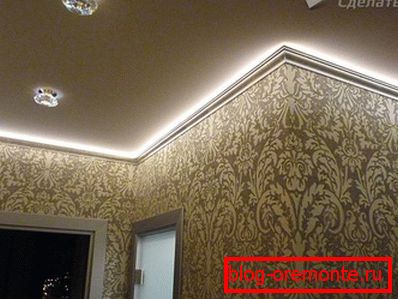

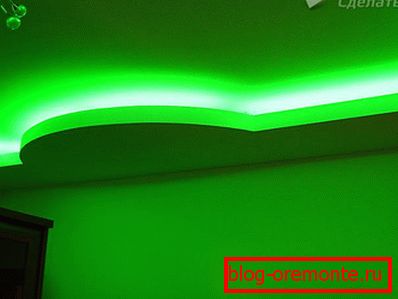

Die Installation der LED-Deckenbeleuchtung erfolgt auf einer sauberen und entfetteten Oberfläche. Nur unter Beachtung dieser Bedingung ist eine sichere Befestigung des Leuchtmittels sicherzustellen.

Die neuesten LED-Streifenmodelle bieten ein komplettes Set an allem, was Sie zum Anschließen benötigen - ein Netzteil, das gegen falsche Polung geschützt ist, und einen Controller.

Video

In diesem Video sehen Sie, wie der LED RGB-LED-Streifen am Objekt installiert wird:

In diesem Video erfahren Sie, wie Sie den LED-Streifen an die Stromversorgung anschließen, wie Sie die Helligkeit der Fernbedienung einstellen und die Hintergrundbeleuchtung ändern können:
