So bestimmen sie die drahtgröße

Ein wichtiger und wesentlicher Bestandteil der elektrischen Verkabelung sind leitfähige Kabel. Damit alles wie gewünscht funktioniert, ohne Kurzschlüsse und geschmolzene Drähte, ist es wichtig, die Verdrahtung so zu wählen, dass sie der Spannung standhält. Stellen Sie sicher, dass der Draht zuverlässig und sicher ist und den Betriebsanforderungen entspricht. Sie können den Querschnitt des Drahtes berechnen. Wenn der Querschnitt des Kabels nicht ausreicht, kann dies zu einem Kurzschluss und Brand im Haus führen. Lassen Sie uns herausfinden, wie Sie den Querschnitt des Drahtes bestimmen, um solche Folgen zu vermeiden.

Ernste Frage

Wenn Sie einen Plan für den Austausch von elektrischen Kabeln haben, müssen Sie zunächst entscheiden, welche Drahtstärke erforderlich ist. Wenn Sie die geplante Belastung der Leitung nach Strom berechnen, wird sofort klar, welcher Abschnitt für den normalen Betrieb benötigt wird. Verwenden Sie dazu die nachstehende Tabelle.

Angenommen, Sie haben alles gezählt und die Stromstärke von 27 A bestimmt. Es stellt sich heraus, dass Sie einen zweiadrigen Draht mit einem Querschnitt von 2,5 mm benötigen². Sie gingen in den Laden, kauften einen guten Draht mit einem vom Hersteller angegebenen Querschnitt von 2,5 mm² und machte die Installation von elektrischen Drähten. Nach dem Zeitpunkt, zu dem das System in Betrieb war, wird der Automat im Dashboard ausgeschaltet. Dies kann auf eine beschädigte Leitung hinweisen.

Nachdem Sie die Verdrahtung überprüft haben, wird möglicherweise ein Kurzschluss festgestellt. Der Grund ist einfach: Die Isolierung des Drahtes ist aufgrund starker Hitze geschmolzen. Aber wie ist das? Sie haben alles richtig gemacht, kalkuliert, den nötigen Draht gekauft. Und das Ganze ist nicht in den Berechnungen und deinem Verbindungsfehler. Der ganze Grund liegt in der Täuschung. Ja, es ist gerade eine Täuschung, da sehr oft die Hersteller, die Drähte herstellen, Waren liefern, die nicht dem angegebenen Abschnitt entsprechen. Sie haben beispielsweise ein Kabel mit einer Drahtfläche von 2,5 mm gekauft²Wenn Sie es jedoch selbst überprüfen, stellte sich heraus, dass der Kabelabschnitt nur 2,1 mm beträgt²Das ist weniger, als Sie an der Macht brauchen. Es stellt sich also heraus, dass der Draht erhitzt wird, und erhöht die Gefahr eines Stromkreises.

Aber warum sollten Kabelunternehmen das tun? Es geht um Gier, denn durch die Verringerung des Drahtquerschnitts spart das produzierende Unternehmen eine ziemlich beträchtliche Summe Geld. Beurteilen Sie selbst: 1000 Meter Draht mit einem Querschnitt von 2,5 mm herzustellen²Es werden ungefähr 22,3 kg Kupfer benötigt. Aber wenn Sie sie mit einem kleineren Querschnitt machen, 2,1 mm²dann wird ihre Produktion 18,8 kg erfordern. Es stellt sich heraus, dass die Einsparungen zugunsten des Herstellers 3,5 kg Kupfer betragen. Und wenn große Mengen von Produkten produziert werden, wächst diese Zahl erheblich.

Es stellt sich also heraus, dass die Definition des Drahtquerschnitts ein wichtiger und ernster Schritt ist, der bei der Installation der Verdrahtung durchgeführt werden muss. Auf diese Weise vermeiden Sie das Schmelzen der Isolierung, des Stromkreises und damit des Brandes.

Wie kann ich den Kabelquerschnitt ermitteln?

Sie haben also den Draht gekauft, und wir erfahren, wie Sie den Querschnitt messen können. Zu diesem Zweck benötigen Sie:

• Schieblehre;
• Rechner
• das Kabel selbst;
• Büromesser oder Abstreifer zum Abisolieren.

Bestimmt durch den Drahtdurchmesser. Schauen wir uns an, wie dies in Etappen geschieht.

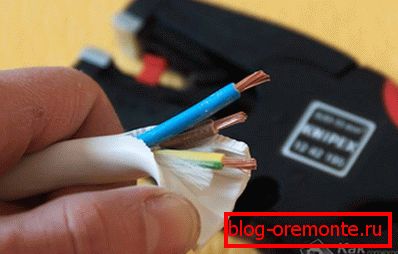

1. Nehmen Sie den Draht und entfernen Sie die Isolierung mit einem Abstreifer oder einem Büromesser.

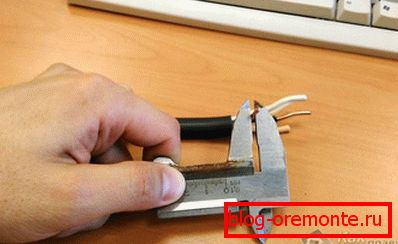

2. Messen Sie mit einem Messschieber den Durchmesser des Drahtes.
3. Nun müssen Sie sich an die Geometrieunterricht in der Schule erinnern. Um die Fläche eines Kreises zu bestimmen, gibt es eine bestimmte Formel:

S_cr=? r²,

Wo ist die Nummer? = 3.14 und r ist der Radius des Drahts.

Hier haben wir jedoch ein Problem: Es ist unmöglich, den Radius mit einem Messschieber zu messen - nur der Durchmesser. Daher muss die Formel leicht an den Durchmesser angepasst werden. Wie wir wissen, ist der Radius der halbe Durchmesser. Um unsere Daten anzupassen, muss die Formel wie folgt erneuert werden:

S_cr= (& Delta; d²)/4,

wobei d der Durchmesser des Kerns ist.

In diesem Fall kann die Formel durch Teilen der Zahl reduziert werden. um vier. Als Ergebnis kommen wir zur Standardformel zur Berechnung des Querschnitts des Kerns nach Durchmesser:

Sqr = 0,785d²

Es bleibt nur noch, die Zahlen durch die Formel zu ersetzen und den Bereich des Kreises zu ermitteln, der sein Abschnitt sein wird. Der Durchmesser Ihres Kupferdrahtes beträgt beispielsweise 1,68 mm. Diese quadrierte Zahl ist 2.8224. Multiplizieren Sie 2,8224 mit 0,785. Zum Abrunden ergab sich der gewünschte Querschnitt um 2,2 mm².

Das ist alles, wie Sie sehen, dieses Verfahren ist nicht sehr zeit- und anstrengend, aber es ist ein sehr wichtiger Teil der Installation von Elektrizität. Denn schon eine Abweichung von mehreren Zehntel Millimetern kann einen grausamen Witz spielen. Was aber, wenn Sie kein Elektriker sind und keine Bremssättel zur Hand haben? Stürzen Sie sich nicht in den Laden, es gibt eine einfache Methode, um den Durchmesser mit Hilfe der verfügbaren Werkzeuge zu berechnen.

Eine einfache Methode zur Bestimmung des Durchmessers

Alles was Sie brauchen, ist zur Hand. Diese Methode erfordert nur einen Stift oder ein Lineal.

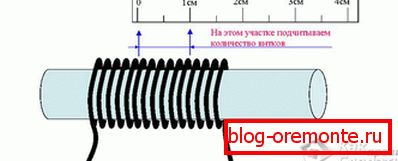

1. Nehmen Sie zunächst den Draht, dessen Querschnitt Sie lernen müssen, und entfernen Sie 300–400 mm der Isolierung.
2. Nehmen Sie einen Stift, einen Stift, einen Filzstift oder was auch immer zur Hand ist und wickeln Sie einen Draht darauf. Um ein möglichst genaues Ergebnis zu erzielen, müssen die Spulen nahe beieinander montiert werden.
   Je mehr Umdrehungen Sie machen, desto genauer wird das Ergebnis. Die empfohlene Anzahl beträgt 10 oder mehr Umdrehungen.
3. Zählen Sie dann die Anzahl der Umdrehungen, die Sie auf den Stift gewickelt haben, und notieren Sie sich diese Zahl oder merken Sie sich.
4. Verwenden Sie das Lineal, um die Gesamtlänge der gezählten Umdrehungen zu messen. Zum Beispiel haben Sie 19 Umdrehungen, die 32 mm lang sind.
5. Um den Durchmesser des Drahtes zu bestimmen, muss nur die Länge durch die Anzahl der Windungen geteilt werden. Es stellt sich wie folgt dar: 32/19 = 1,68 mm.

Das ist alles, jetzt bleibt nur noch der Durchmesser des Drahtes in der Formel und Sie erhalten einen Querschnitt von 2,2 mm Draht². Dieses Ergebnis kann unter zwei Bedingungen als genau betrachtet werden: Die Windungen wurden eng aufgewickelt und ihre Anzahl übersteigt 10 Stück - je mehr, desto besser. Daher müssen Sie kein zusätzliches Geld ausgeben.

Der einzige Nachteil dieser Methode: Wenn Sie mit einem großen Querschnitt gelebt haben, können Sie sie nicht mit einem Bleistift aufwickeln.

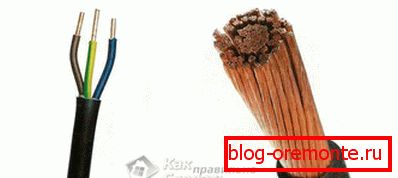

Wie misst man den Querschnitt, wenn der Draht verseilt ist?

Sie sagen, wenn es sich um einen Draht handelt, ist es einfach, den Querschnitt zu berechnen. Und was ist, wenn es gestrandet ist? Es gibt viele solcher Kabel, wie erkennt man sie in einem solchen Fall? Das Bestimmen des Querschnitts von Litzendraht ist nicht so schwierig, wie es scheint. Alles, was Sie benötigen, um den Querschnitt einer der Venen zu bestimmen.

1. Nehmen Sie zuerst den Draht und entfernen Sie die Isolierung.
2. Nun müssen alle Kabel getrennt werden und ihre Anzahl neu berechnet werden.
3. Nehmen Sie einen der Drähte und messen Sie den Durchmesser.
4. Bestimmen Sie anhand der oben dargestellten Formel die Fläche eines einzelnen Kerns.
5. Mit einem Querschnitt eines Kerns können Sie den Gesamtquerschnitt ermitteln. Dazu wird die Fläche eines Drahts mit der Summe multipliziert. Beispielsweise haben Sie einen Draht, der aus 15 Drähten besteht. Sie haben gelernt, dass der Querschnitt eines einzelnen Drahtes 0,2 mm beträgt². Um ihren Gesamtquerschnitt herauszufinden, muss 0,2 mit 15 multipliziert werden. Get: 0,2? 15 = 3 mm².

Es ist jedoch zu beachten, dass nicht alle Drähte im Draht eng miteinander verbunden werden können. Da sie rund sind, bildet sich zwischen ihnen ein Luftspalt. Es muss berücksichtigt werden. Dazu multiplizieren Sie das Ergebnis mit 0,91. Angenommen, der Querschnitt des Drahtes betrug 3 mm²Multipliziert man es mit einem Faktor von 0,91, so erhält man einen Querschnitt von 2,7 mm². Das ist alles. Es ist nichts Schwieriges, Sie müssen nur den Anweisungen folgen.

Wie Sie sehen, bestimmen Sie den Querschnitt des Drahtes unter der Kraft eines jeden, der weiß, wie man Formeln verwendet. Trotz der Einfachheit dieser Arbeit ist dies eine der wichtigsten Schritte, die vor der Verkabelung im ganzen Haus durchgeführt werden muss.
