So verbinden sie die drähte in der anschlussdose

28-07-2018

Elektriker

Kein Stromkreis kann ohne Verbindungen, verzweigte Drähte oder Kabel nicht auskommen. Dafür ist eine spezielle Box. Es befindet sich unter der Decke und ist ein runder oder eckiger Kasten aus Polymermaterial.

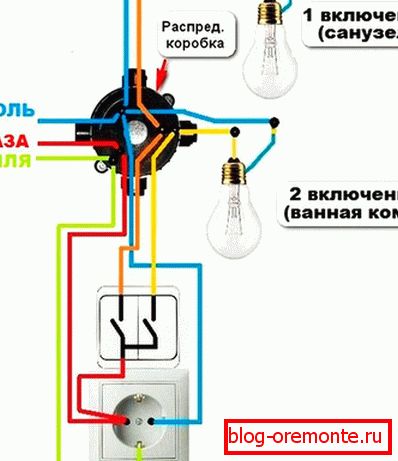

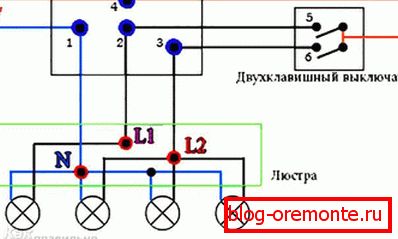

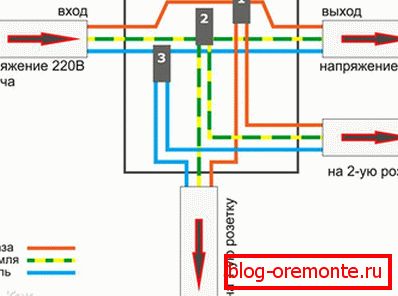

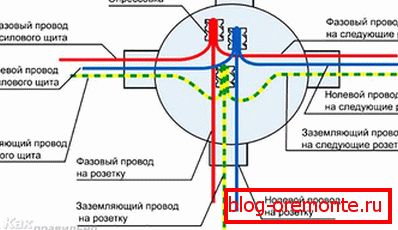

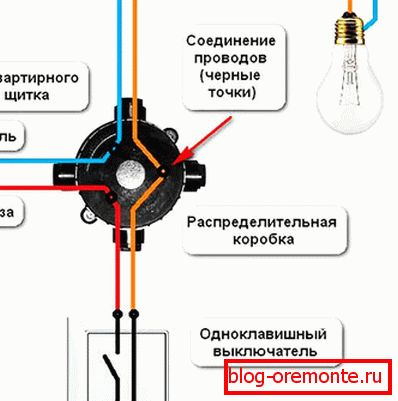

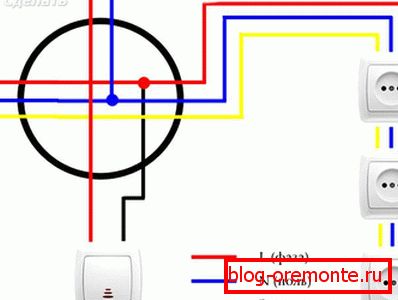

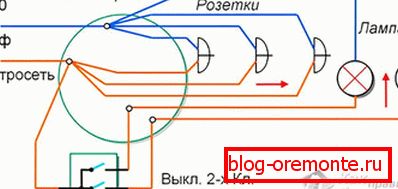

In diesem Artikel werden wir beschreiben, wie die Verbindungen richtig hergestellt werden. Wir werden die Diagramme, Fotos und Videoanleitungen demonstrieren.

Warum Abzweigdose verwenden?

Es gibt Fälle, in denen bei der Installation elektrischer Kabel die Installation solcher Verteiler vernachlässigt wird, da dies nur Zeitverschwendung ist, da die Box zuerst installiert werden muss und anschließend daran angeschlossen werden muss, was zu zusätzlichen Schwierigkeiten führt. Es ist einfacher, die Wand zu verdrehen, zu isolieren und zu verkleiden. Aber hier müssen Sie ein wenig nachdenken, denn in diesem Fall fehlen wichtige Punkte:

Kein freier Zugang zu den Drähten. Zum Beispiel, wenn die Steckdose in Ihrem Raum nicht funktioniert oder das Licht verschwindet, und nach der Überprüfung stellte sich heraus, dass das Problem die Spannungsfreiheit ist. Wie mache ich einen Check? Das Finish komplett reinigen? Tapete abreißen, Pflaster bekommen? Dies wird Ihre Reparatur ruinieren.
Wenn Sie eine zusätzliche Steckdose installieren möchten. Es ist nicht immer bequem, es anzuschließen, indem Sie die Drähte von der zuvor installierten Steckdose verlegen. Dank der Anschlussdose können Sie problemlos neue Verbindungen herstellen.
Der OES schreibt vor, dass „die Anschluss- und Zweigstellen für Inspektionen und Reparaturen zur Verfügung stehen sollten“. Daher darf die Installation eines solchen Verteilers nicht vernachlässigt werden.
Das Fehlen solcher Verteiler verstößt gegen die Brandschutznormen.

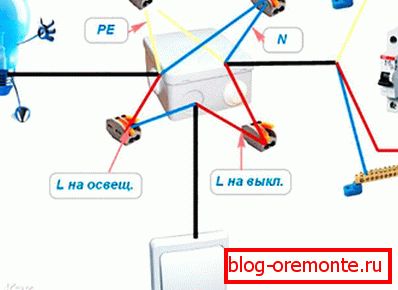

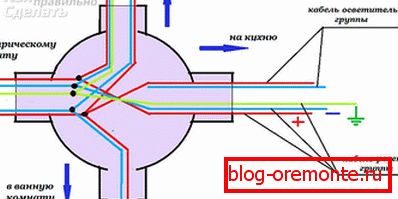

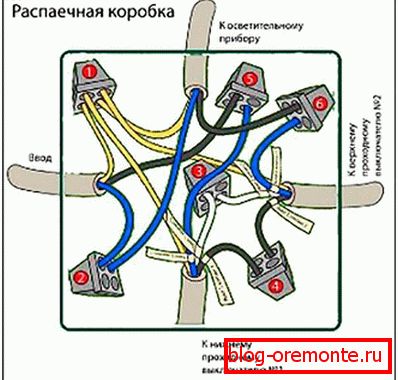

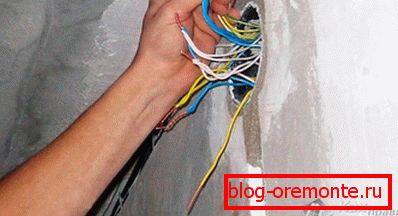

Wie Sie sehen, spielt der Verteilerkasten eine wichtige Rolle. Aber die Installation ist erst der Anfang. Es bleibt, alle Drähte darin anzuschließen. Was ist der beste Weg, dies zu tun? Schauen wir uns einige Möglichkeiten an.

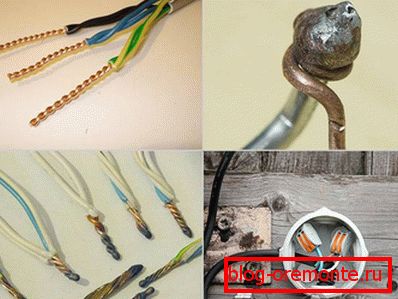

Arten von Verbindungen

Was ist das Problem beim Anschließen von Kabeln? Sorgen Sie für einen guten Kontakt, damit die Kette nicht bricht und es keine Kurzschlussgefahr gibt. Um dies sicherzustellen, können Sie auf verschiedene Weise handeln:

Verdrehen.
Druckprüfung
Schweißen.
Löten mit einem Lötkolben.
Die Verwendung von Schraubklemmen.
Schraubverbindungen.
Selbstklemmende Klemmen.

Dies sind im Laufe der Jahre bewährte Methoden, mit denen Sie einen zuverlässigen Kontakt gewährleisten können. Schauen wir uns jeden einzelnen genauer an. Sie lernen, wie Sie die Kabel ordnungsgemäß mit einer dieser Optionen verbinden.

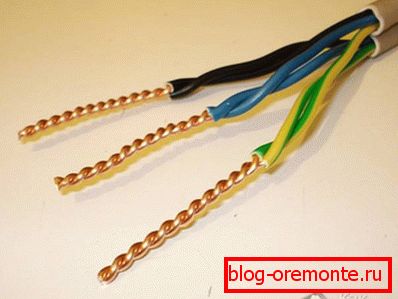

Verdrehen

Ein solches Verdrehen in der Anschlussdose ist offiziell verboten. In der siebten Ausgabe des EMP-Regulierungsdokuments, Kapitel 2, Abschnitt 2.1 / 21, sind alle Arten von zulässigen Verbindungen aufgeführt, sie sind jedoch nicht verdreht. Und das ist nicht überraschend, da ein solcher Kontakt auf den Impulsstrom anspricht und einen großen Übergangswiderstand hat. Im Laufe der Zeit wird der Kontakt schlechter und brennt aus. Aufgrund der Tatsache, dass die Kontaktfläche klein ist, tritt bei starker Belastung eine Erwärmung auf und der Kontakt wird weiter geschwächt.

Es wird nicht empfohlen, diese Verbindungsart zu verwenden, obwohl einige Master sie noch verwenden. Wenn Sie sich für eine Wendung entscheiden, liegt die Verantwortung bei Ihnen.

Diese Option wird aufgrund ihrer Einfachheit gewählt. Es reicht aus, nur 10–20 mm der Isolierung abzulösen und die Drähte mit einer Zange miteinander zu verdrehen. So auch unsere Väter und Urgroßväter. Eine solche Verbindung ist jedoch oft unzuverlässig, insbesondere wenn ein Aluminiumkern verwendet wird.

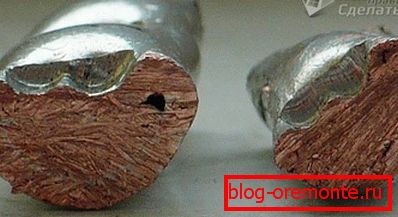

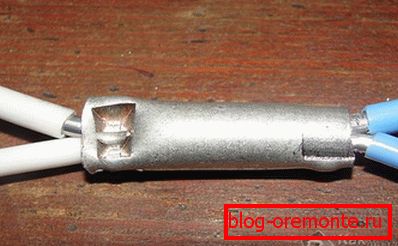

Crimp-Kupplung

Dies ist eine zuverlässige Methode, für die Sie eine Verbindungshülse kaufen müssen. Sie müssen ihn je nach Durchmesser des zu verbindenden Balkens aufnehmen. Abhängig von den Drähten, die Sie anschließen, wird das Material der Hülse selbst ausgewählt. Bei Kupferdrähten sollte die Hülse aus Kupfer bestehen, bei Aluminium - Aluminium. Um die Verbindung sicher zu machen, wird die Hülse mit einem speziellen Werkzeug, Presszange genannt, zusammengedrückt. Diese Technologie ist sehr effektiv und wird zusammen mit anderen Methoden in normativen Dokumenten verwendet.

Um auf diese Weise eine Verbindung herzustellen, benötigen Sie:

Entfernen Sie die Isolierung, wenn Sie die Länge Ihrer Hülse angeben.
Drehen Sie die Drähte in das Bündel und führen Sie sie in die Hülse ein.
Liner mit der Presszange crimpen.
Die Verdrehstelle mit Schrumpf- oder Isolierband isolieren.

In dieser Arbeit wird die Verwendung einer Zange nicht empfohlen, da die Verbindung nicht ausreichend zuverlässig ist. Es ist viel besser, Pressenzangen zu kaufen oder von guten Nachbarn zu leihen.

Schweißen

Diese Methode kann als die zuverlässigste und sicherste Methode bezeichnet werden, da die Drähte durch Fusion miteinander verbunden werden und eins werden. Aufgrund der Tatsache, dass das Schweißen mit der Zeit nicht oxidiert, wird dieser Kontakt nicht geschwächt. Um solche Arbeiten ausführen zu können, benötigen Sie jedoch Kenntnisse im Umgang mit Schweißgeräten.

Zusätzlich zu den Fähigkeiten müssen Sie sich vorbereiten:

24 Volt Schweißmaschine mit einer Leistung von mehr als 1 kW;
Schweißhandschuhe zum Schutz der Haut;
Schutzbrillen oder Schweißmasken;
Schleifpapier zum Abisolieren von Drähten;
Schreibmesser zum Abisolieren;
Kohlenstoffelektrode;
Flussmittel, durch das die Schmelze vor Luftkontakt geschützt wird

Nachdem alle Werkzeuge und Materialien fertig sind, muss nur noch geschweißt werden, was nicht schwierig ist. Die Arbeit kann in mehrere Schritte unterteilt werden:

Entfernen Sie die Isolierung 60–80 mm und schleifen Sie sie mit Schleifpapier ab. Die Adern sollten leuchten.
Verbinden Sie die Drähte durch Verdrillen und wickeln Sie sie so übereinander, dass die Enden auf gleicher Höhe sind. Es wird empfohlen, eine Länge von mindestens 50 mm einzuhalten.
Gießen Sie das Flussmittel in die Vertiefung Ihrer Elektrode.
Legen Sie die "Masse" des Geräts auf den blanken Draht, schalten Sie das Schweißgerät ein und drücken Sie die Elektrode an die Spitze der Drehung.

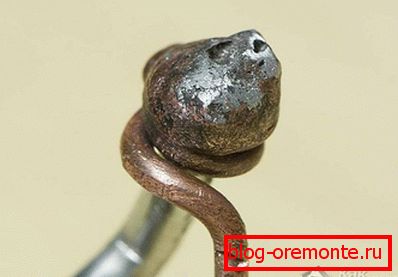

Halten Sie die Elektrode, bis sich eine Kugel bildet, die als Kontaktpunkt bezeichnet wird. Es dauert normalerweise 1–3 Sekunden.
Es bleibt übrig, den Flussmittelpunkt zu reinigen und die Schweißstelle mit einem Schrumpfschlauch oder -band zu isolieren.

Diese Art von Verbindung hält lange an. In einigen der alten Chruschtschow blieb dieses Schweißen 50 Jahre lang und erfüllte seine Funktion stabil.

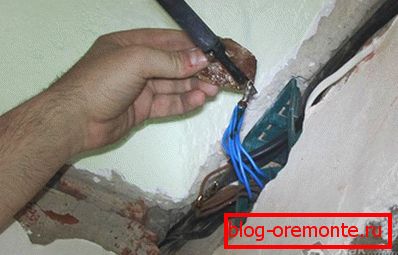

Löten mit einem Lötkolben

Das Verfahren ist dem Schweißen sehr ähnlich, nur in diesem Fall werden die Drähte mit Lot verbunden. Für diese Arbeit benötigen Sie einen Lötkolben. Für die Arbeit benötigen Sie:

Lötkolben;
feines Schleifpapier;
канифоль (Flöte);
Pinsel zum Auftragen von Kolophonium auf;
Zinn-Blei-Lot.

Das Verfahren ist das gleiche wie beim Schweißen:

Abisolieren und Sandpapier abisolieren.
Verdrehen.
Anwendung von Flussmittel.
Direkt löten. Ein Lötkolben schmilzt das Lötmittel, das in den Drall selbst fließen muss, wobei die Drähte fest miteinander verbunden werden.

Oft löten diese Verfahren Kupferdrähte, aber wenn Sie ein spezielles Lot zum Löten von Aluminium kaufen, können Sie auch Kupfer aus Aluminium löten.

Das Löten ist ziemlich zuverlässig, wird jedoch nicht an Orten empfohlen, an denen starke Hitze auftreten kann. Außerdem kann das Gelenk bei mechanischer Einwirkung schwächer werden.

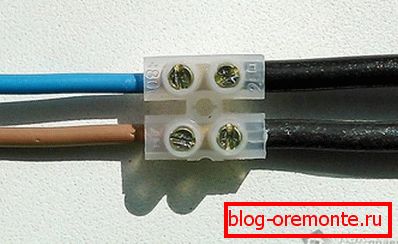

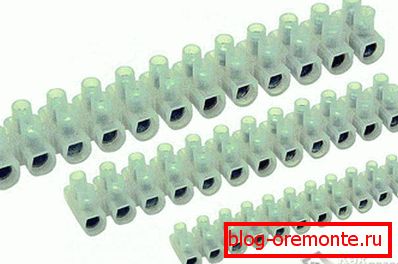

Verwendung von Schraubklemmen

Diese Methode ist schnell, einfach und effektiv. Und vor allem können solche Clips unterschiedliche Metalle kombinieren. Zum Beispiel, wenn Sie Aluminium- und Kupferleiter anschließen müssen, was an sich als kontraindiziert gilt. Diese Clips sind sehr einfach und kompakt und ihr Wert kann Sie überraschen.

Um die Drähte mit Clips zu verbinden, müssen Sie nur zwei Schritte ausführen:

5 mm der Isolierung entfernen.
Führen Sie die Clips in die Clips ein und ziehen Sie die Schraube fest.

Das ist alles, wie Sie sehen, alles ist sehr einfach und schnell. Es ist nur wichtig, die Kraft zu kontrollieren, mit der Sie klemmen. Wenn Sie die Schraube zu fest anziehen, können die Drähte beschädigt werden. Sie müssen besonders vorsichtig sein, wenn Sie mit Aluminiumdrähten arbeiten.

Der einzige Nachteil der Schraubverbindung besteht darin, dass beim Arbeiten mit einem Multicore-Kabel dieses mit einer speziellen Düse gequetscht werden muss, um eine normale Kontakt- und Drahtfestigkeit zu gewährleisten.

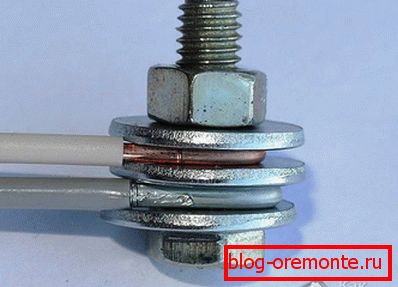

Schraubverbindungen

Eine solche Verbindung ist ziemlich zuverlässig, aber umständlich. Für moderne Verteilerkästen ist es aufgrund seiner Größe nicht geeignet, aber für große Kästen des alten Modells - genau richtig. Diese Methode kann sowohl homogene als auch unähnliche Metalle kombinieren. Die Arbeit wird wie folgt ausgeführt:

Eine Stahlscheibe wird auf den Bolzen gesetzt.
Die Isolierung wird von den Leitern entfernt und sie sind als Ring ausgebildet.
Der erste Ring wird auf den Bolzen gesetzt.
Dann ist wiederum eine Stahlscheibe vorhanden, die nach dem ersten auf den Bolzen gesetzt wird.
Von oben legt man den zweiten Verbindungsdraht an.
Dieses ganze "Sandwich" wird mit einer Mutter geklemmt.
Am Ende alles, was Sie brauchen, um zu isolieren.

Dieses Design macht den Kontakt sperrig. Wenn Sie mehrere Kabelpaare anschließen müssen, ist diese Option nicht die beste.

Selbstklemmende Klemmen

Diese Methode kann als modernste, beliebteste und einfachste Anwendung bezeichnet werden. Sie müssen nur spezielle Terminals im Geschäft kaufen. In diesen Klemmen befindet sich eine spezielle Paste, die das Oxidieren von Metallen verhindert. Aufgrund dessen können verschiedene Metalle in solche Verbindungen eingebracht werden.

Der Job ist wie folgt:

Von jedem Draht werden 10 mm Isolierung entfernt.
Der Hebel, der sich am Clip befindet, steigt an.
Leiter werden in den Steckverbinder eingeführt.
Der Hebel wird in seine ursprüngliche Position abgesenkt.

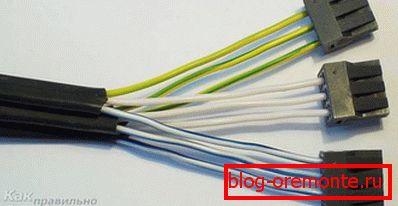

Wenn Ihre Clips keine Hebel haben, müssen sie eingefügt werden, bevor das Terminal einrastet.

Wir haben uns für die zuverlässigsten Methoden entschieden, mit denen Sie die Drähte in einer Anschlussdose verbinden können. Dies ist eine sehr wichtige Phase der elektrischen Arbeit, da 70% der Fehler in der Arbeit gerade im falschen Anschluss der Leiter liegen. Wenn Sie jedoch auch ohne Erfahrung mit ähnlichen Arbeiten die in diesem Artikel beschriebenen Methoden anwenden, können Sie alles entsprechend den Anforderungen der Standards erledigen. Welche dieser Methoden Sie wählen, hängt von Ihren Fähigkeiten und Wünschen ab.

Video

Dieses Video zeigt, wie Sie die Verteilerdose verdrahten:

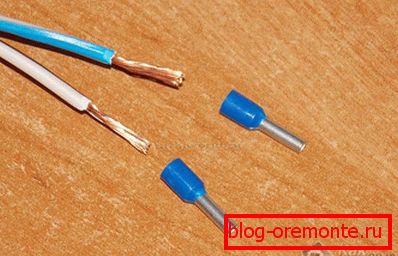

Sie erfahren alles über das Crimpen von Drähten oder das Crimpen der Spitzen aus dem in diesem Video bereitgestellten Material:
