Wie man den draht abisoliert

Bei der Installation von Drähten ist das Entfernen der Isolierung eine der kritischsten Arbeitsschritte. Unabhängig vom Aluminiumdraht, Kupfer, mit Emaille oder Kunststoffisolierung beschichtet, ist es in jedem Fall erforderlich, die Technologie beim Abisolieren zu beobachten. Wenn Sie die Empfehlungen und Tipps zum Abisolieren des Drahtes ignorieren, sind die technischen Eigenschaften des hergestellten elektrischen Systems niedrig. Erwägen Sie verschiedene Techniken zum Abisolieren einer Vielzahl beschichteter Drähte.

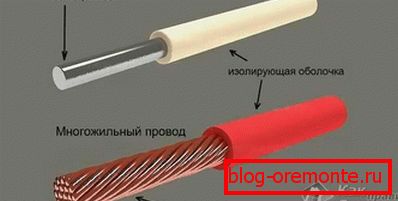

Merkmale der Struktur der Drähte

Es gibt zwei Arten von Kabeln:

1. Одножильные.
2. Gestrandet

Mit Einzelkern ist ein Draht gemeint, bei dem ein Abschnitt aus einem einzelnen Leiter oder Draht besteht. Der Querschnitt eines solchen Drahtes wird bei verseilten Kabeln durch mehrere dünne Drähte gebildet, die in einigen Fällen miteinander verflochten sind. Um den Litzendraht elastisch und elastisch zu machen, wird der Struktur ein Faden hinzugefügt, der einem Kapron-Draht ähnelt. Unter Berücksichtigung dieser Merkmale kann die Technologie der Isolationsbeseitigung in jedem Einzelfall unterschiedlich sein.

Abisoliermesser

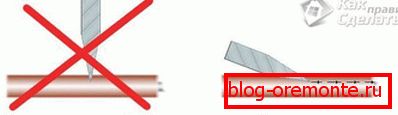

Wenn Sie die Isolierung mit einem Messer entfernen, können Sie die Drähte nicht mit einer senkrecht stehenden Klinge im Kreis schneiden - es kann sich eine Einkerbung eines Kupferleiters bilden. Bei einer leichten Biegung bricht der Draht an dieser Stelle leicht und schnell, insbesondere wenn der Draht mit einer Dicke von 0,6–0,8 mm abgezogen wurde. Nach einigen Biegungen bricht der Draht vollständig. Beim Abisolieren des Drahts mit einem Messer sollte sich die Klinge fast in derselben Ebene wie die Drahtachse befinden. Die Vorisolierung wird entlang des Kerns geschnitten. Die entlang geschnittene Isolierung wird beiseite gelegt und einfach abgeschnitten.

Bei dieser Variante des Abstreifens ist es wichtig, vorsichtig zu sein, da Sie Ihre Hände leicht verletzen können.

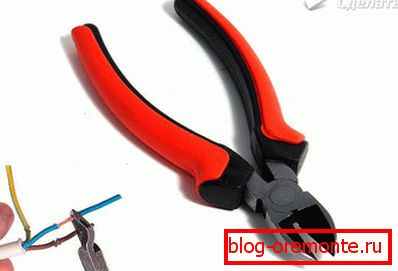

Seitenschneider verwenden

Ein solches Werkzeug wie Seitenschneider wird oft falsch eingesetzt. Das Werkzeug wird bei Bedarf in die Hand genommen, die Richtung der Schneidkanten wird absolut nicht berücksichtigt. Bei unsachgemäßer Verwendung von Seitenschneidern müssen große Anstrengungen unternommen werden. Außerdem besteht in diesem Fall die Gefahr, dass der Draht zusammen mit der Isolierung bricht.

Es ist wichtig, dass die Schneidkanten in die entgegengesetzte Richtung des Werkzeugs zeigen. Bei dieser Option schneidet die Klinge auch mit geringem Aufwand in die Dämmung. Infolgedessen wird das Isolierrohr von der Oberfläche des Kerns entfernt, ohne dass es beschädigt wird.

Reflow-Methode

Bei Vorhandensein eines Lötkolbens können Sie die Isolierung schnell auf thermische Weise entfernen. Dazu erhitzen Sie die Lötkolbenspitze und laufen leicht durch die Kunststoffisolierung. Nach dem Erhitzen schmilzt der Kunststoff und löst sich ab. Diese Methode verletzt den Dirigenten nicht. Wenn Sie mit einer solchen Wicklung eine große Anzahl von Drähten abisolieren müssen, wird empfohlen, ein spezielles Gerät zu verwenden. Ein spezieller Brenner wäre beispielsweise für einen Baum geeignet, der zuvor als "Muster" bezeichnet wurde.

Reflow-Methode наиболее эффективен, если ваша проводка старая. После продолжительного срока эксплуатации пластмассовая обмотка на проводе становится жесткой и хрупкой. Тем более, если из распределительной коробки провод выглядывает на два или три сантиметра ни кусачки, ни нож не смогут с ним справиться. А если использовать зажигалку или подлезть паяльником, то зачистить провод получиться.

Und wenn der Lackdraht

Wenn der Leiter eine Dicke von 0,2 mm hat, wäre die beste Option eine mechanische Abisoliermethode. Verwenden Sie dazu ein Messer oder Schleifpapier, dessen Isolierung abgeschabt ist.

• Für die Bearbeitung von Kabeln, die eine dünne Isolierung haben, können Sie Schleifpapier mit feinem Querschnitt verwenden. Biegen Sie es mit Sandpapier nach innen. Legen Sie dann das Kabel in ein verbogenes Stück Schmirgelpapier und ziehen Sie den Draht mit leichtem Druck auf die Finger. Dieses Verfahren sollte solange fortgesetzt werden, bis der Emaille abgezogen ist.
• Wenn ein Messer verwendet wird, muss ein Teil des Kabels auf einen festen Untergrund gelegt werden. Dann müssen Sie ihn in einem Kreis drehen, bis der Lack von der Oberfläche des Leiters abgekratzt ist.

Wenn der Leiter noch dünner ist und einen Durchmesser von weniger als 0,2 mm hat, ist das mechanische Verfahren nicht wirksam. Dies ist darauf zurückzuführen, dass der Zahnschmelz dadurch nicht verschwindet und der Draht selbst brechen kann. In diesem Fall können Sie die thermochemische Methode mit einer Lötkolben- und Vinylchlorid-Isolierung beherrschen. Zum Aufheizen den Lötkolben erhitzen, Vinylchlorid auf den Tisch und auf den Draht legen und den Lötkolben entlangführen. Unter dem Einfluss von hohen Temperaturen wird Chlor erzeugt, das den Draht vom Email befreit.

In den meisten Fällen werden diese Drähte in der Funkkommunikation verwendet und auf Induktionsspulen gewickelt. Er hat auch einen Namen - Litz. Das Erscheinungsbild zeichnet sich durch eine Vielzahl dünner Drähte aus, die zu einem Leiter verdrillt sind und gleichzeitig emailliert sind.

Nicht weniger interessant ist eine weitere Möglichkeit, die emaillierte Isolation vom Draht zu entfernen. Sie müssen Aspirin-Tabletten kaufen. Der Draht ist darauf gelegt und wird ebenfalls mit einer erhitzten Lötkolbenspitze durchgeführt. Dadurch wird der Draht freigelegt und alles andere wird verzinnt.

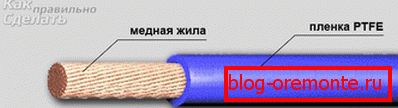

Entfernung der Fluorkunststoffisolierung

Mit Fluorkunststoff ist ein Polymer gemeint, das durch ein chemisches Verfahren hergestellt wird. Es hat eine Reihe positiver Eigenschaften, zum Beispiel wird es nicht nass durch Wasser und ist sehr beständig gegen organische Substanzen. Dank seiner technischen Eigenschaften hält es Temperaturen von bis zu 300 ° C stand! Da eine Isolierung die ideale Option ist, ist der Hauptnachteil der hohe Preis. In diesem Zusammenhang verwende ich es in besonderen Fällen. Im Alltag ist es auf viele Funkamateure anwendbar, da es nach dem Löten ästhetisch wirkt, wenig Platz beansprucht und nicht schmilzt.

Das Material selbst hat die Form eines dünnen schmalen Bandes. Sie wiederum wickelte sich fest auf den verdrillten Litzendraht. Abisolieren dieser Isolierung ist nur mit einem Messer möglich. PTFE wird auf die gewünschte Länge geschabt. Sobald der Draht freigelegt ist, wird die Isolierung auf die gewünschte Länge zurückgezogen und der verbleibende Fluorkunststoff wird abgeschnitten.

Isolierung aus Stoff, Gummi, mit einer der oben genannten Methoden. Die Hauptsache ist, den Schnitt des Hauptkerns zu verhindern!

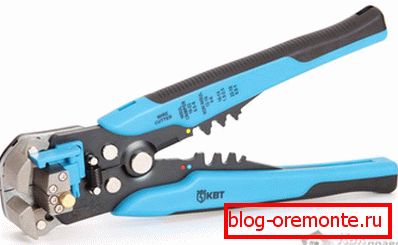

Automatischer Stripper

Alle oben genannten Methoden sind manuell. Sie erfordern mehr Zeit und Aufmerksamkeit, ganz zu schweigen von der Erfahrung mit Litzendrähten mit kleinem Querschnitt. Wenn Sie in diesem Bereich arbeiten und regelmäßig die Drähte von der Isolierung reinigen müssen, ist es am besten, diesen Prozess teilweise zu automatisieren. Dafür wurden Zecken speziell entwickelt oder sie werden Stripper genannt.

Mit dem Abstreifer wird die Isolierung bei Berührung mit der Handfläche entfernt. Überlegen Sie, wie Sie die Drähte mithilfe eines Abisoliermodells WS-04 abisolieren.

Spezifikationen Stripper WS-04:

• Sie können die Isolierung entfernen und die Drähte O0,5–2,7 mm mit einem Querschnitt von 0,2 bis 6,0 mm beißen² ohne Voreinstellung.
• Beim Einrichten einer mikroskopischen Schraube können Sie die Isolierung von einem dünnen Draht von 0,25 bis 0,5 mm entfernen.
• Der Abstreifer ermöglicht das Crimpen von Verbindern an den Drähten ohne Isolierung, isolierte oder Fahrzeugkabel für eine Doppelklemme von 0,8 bis 2,7 mm.

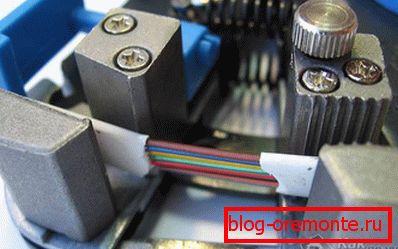

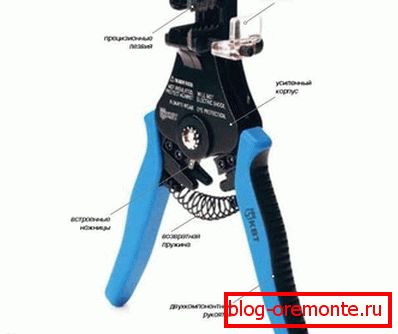

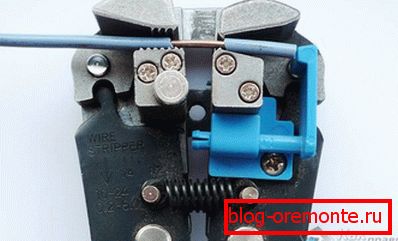

Der Abstreifer ähnelt durch sein Aussehen einer Zange, an deren Ende sich ein Nockenhebel befindet. Die oberen Nocken sind beweglich und die unteren sind feststehend. Zum Klemmen des Drahtes dient das linke Paar und das rechte zum Abisolieren und Trimmen der Isolierung. Bei der ersten Note der Knöpfe klemmt der linke Nocken den Draht, und der rechte schneidet seine scharfe Kante in die Isolierung. Mit der ständigen Hebelwirkung wird die Isolation allmählich vom Draht entfernt. Der Abisoliervorgang dauert einige Sekunden.

Ablauf einer sequentiellen Arbeit mit einem Stripper Modell WS-04 mit einadrigem, verseiltem und zweiadrigem Draht:

1. Der Draht wird zwischen die Schneidmesser eingeführt, die sich an der Innenseite des Griffs befinden. Dann sollten sie reduziert werden. Das Ergebnis ist ein abgeschnittenes Ende des Drahts ohne Verformung. Zum Vergleich schneiden Sie das Zangenende immer abgeflacht und leicht geschärft ab.
2. Im nächsten Schritt wird ein Ende des Drahts zwischen den beweglichen und den festen Schwamm eingeführt. Nach dem Zusammendrücken der Griffe wird die Isolierung entfernt. Bei solchen Arbeiten am Dirigenten gibt es keine Kerben.
3. Um die genaue Länge der zu entfernenden Isolierung einzustellen, können Sie den blauen beweglichen Begrenzer verwenden.
4. Auf einem zweiadrigen Draht wird die Isolierung in zwei Durchgängen durch einen Abstreifer entfernt.
5. Bei der ersten Annäherung wird der Chlorvinylschlauch entfernt.
6. In der zweiten Stufe wird gleichzeitig die Isolierung von zwei Drähten entfernt.

Die Arbeitszeit kann nicht länger als 5 Sekunden dauern!

Mit dem Abstreifer kann unter anderem auch die Isolierung eines Telefonkabels abisoliert werden, bevor es in den RJ-11-Stecker gedrückt wird. Bei Verwendung einer Schraubverbindung wird die Isolierung mit nur einer Bewegung von den Drähten entfernt.

Der Abstreifer kann auch zum Entfernen abgeschirmter Drähte verwendet werden. Zunächst ist anzumerken, dass dies eine ziemlich schwierige Aufgabe ist, insbesondere wenn der Leiter dünn ist. So wird zunächst die Isolation vom Schirmgeflecht entfernt. Um den zentralen Draht freizulegen, wird die Hülle mit einer Nadel oder einem Dorn abgewickelt. Es bleibt eine einzige Bewegung mit einem Abstreifer und der Draht wird aus der Isolation gelöst. Die manuelle Abschirmung des abgeschirmten Drahtes ist mühsam, vor allem wenn Sie nur ein Messer zur Hand haben. Das Messer kann sehr leicht den Draht beschädigen!

Offensichtlich ist der Abstreifer ein sehr vielseitiges Werkzeug, das verschiedene Drähte von der Isolierung entfernt.

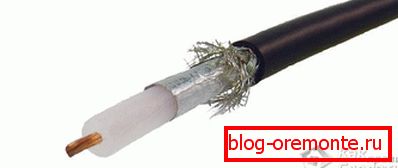

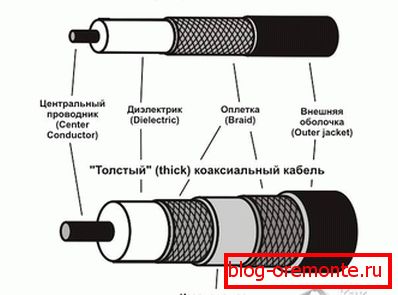

Koaxialkabel

Sie können die Isolierung des Koaxialkabels auch mit eigenen Händen abisolieren. Obwohl die Ausrüstung für diesen Zweck günstig und erschwinglich ist, erklären wir Ihnen, wie Sie die Arbeit mit einer Zange und einem Messer erledigen. In der Regel wird dieses Kabel zum Anschluss von Satelliten-TV und für Standard-F-Steckverbinder verwendet.

Schrittweise Anleitung zum Abisolieren des Koaxialkabels:

1. Das Kabel sollte von Ihrem Körper entfernt werden.
2. Nehmen Sie ein Schreibwarenmesser und drücken Sie das Kabel in einem Abstand von 2,5 cm im rechten Winkel vom Kabelende aus fest Drücken Sie nicht auf das Ende der Klinge, da es sonst abreißt und in die Augen springen kann.
3. In diesem Stadium ist es erforderlich, die äußere Hülle, die Hülle, die Folienschicht und den dielektrischen Schaumstoff zu durchtrennen. In den meisten Fällen ist es weiß. Solche Schichten sind von einer Ader umgeben. Beim Eintauchen der Klinge in das Kabel spüren Sie einen gewissen Widerstand. Sobald die Klinge auf die Hälfte des Drahtes abgesunken ist, muss sie weniger gedrückt werden. Es ist äußerst wichtig, den zentralen Kern nicht zu beschädigen!
4. Dann sollten Sie durch den Kabelkreis gehen. Achten Sie dabei darauf, keine Kerben im Kern zu hinterlassen.
5. Jetzt ziehen und drehen Sie die Schnittkante der Isolierung. Auf diese Weise können Sie das abgeschnittene Ende der Isolierung entfernen.
6. Wenn die Verdrahtung unter der Kabelummantelung hervorsteht, schneiden Sie sie mit Zangen so, dass sie nicht über die Ummantelung hinausragen. Es ist wichtig, den Draht auf Serifen zu untersuchen. Wenn es welche gibt, bedeutet dies, dass das obige Verfahren wiederholt werden muss.
7. Dielektrischer Schaum kann teilweise auf dem Hauptkern verbleiben. Sie können es einfach mit dem Fingernagel entfernen.

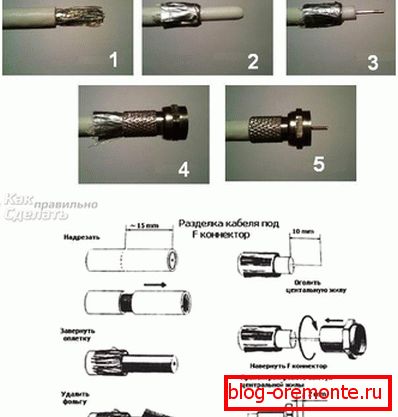

8. Um das Kabel an Stecker F anzuschließen, entfernen Sie zunächst einen kleinen Teil der Oberschale.
9. Schneiden Sie dazu von der vorigen Stelle acht Millimeter ab. Schneiden Sie die obere Schale ab. Wie im vorherigen Fall erfolgt der Einschnitt senkrecht zum Draht. Achten Sie darauf, den Zopf nicht einzuhaken. Bei einigen Modifikationen des Verbinders F ist es nicht erforderlich, die Hülle zu entfernen, während andere sie im Gegenteil entfernen sollten.
10. Wenn Sie sich nicht sicher sind, ob Sie in Ihrem Fall Zöpfe benötigen, lassen Sie es vorübergehend. Dieses Geflecht befindet sich um den dielektrischen Schaumstoff. Die Verkabelung ist geringer als die von Menschenhaaren, daher sollte die gesamte Arbeit sorgfältig ausgeführt werden. Jetzt muss der Schnitt mit der Spitze der Klinge über den gesamten Draht erfolgen.
11. Entfernen Sie acht Millimeter Kabelummantelung, so dass der in der Wicklung gewickelte dielektrische Schaum auf dem Kern verbleibt.
12. Geflecht um die äußere Hülle gewickelt. Das Dielektrikum liegt also frei. Beachten Sie in diesem Stadium die Anforderungen an den F-Verbinder: genau welches Ende des Drahtes sollte in Ihrem Fall sein.
13. Zwischen der Hülle und dem zentralen Kern sollten alle möglichen Verdrahtungen fehlen. Auf dem Hintergrund eines weißen Dielektrikums wird es deutlich sichtbar.
14. Am Ende des Kabels befindet sich der F-Stecker.
15. Das Dielektrikum sollte sich nach der Montage an der Unterseite des Steckverbinders befinden. Es ist inakzeptabel, dass er nach unten schaut oder nicht bis zum Boden des Steckverbinders reicht.

Berühren Sie niemals den Stachel mit dem F-Stecker.

Nun ist der F-Stecker betriebsbereit.

Kabelisolationsabstreifer

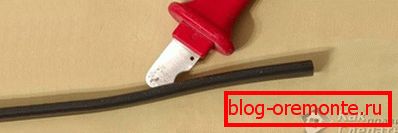

Zu erwähnen sind auch die speziellen Messer, die direkt zum Abisolieren des Kabels verwendet werden. Das beliebteste ist zum Beispiel ein Häkelmesser. Im Betrieb ist es viel bequemer als das Briefpapier. Dank der dicken Klinge können sie zudem sicherer und mutiger arbeiten. Es wird schwierig für sie sein, die Isolation des Drahtes zu durchtrennen, aber schneiden Sie das Kabel entlang. Ein solcher Haken passt gut in den Kabelmantel, damit er nicht herausspringt. Dieses Werkzeug hat jedoch nicht alle Vorteile, da es keine gute Kabelabisolierung bietet.

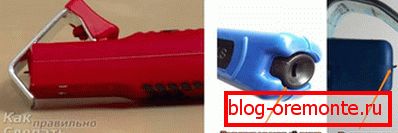

Ich kannte noch ein besonderes Messer.

In der Arbeit ist es sehr einfach. Für den Anfang drücken Sie mit Ihrem Daumen eine spezielle Stütze. Darunter fädeln Sie den Draht ein. An diesem Punkt lugt ein kleines Messer, das sich um seine Achse dreht, aus dem Griff. Nachdem das Kabel verlegt wurde, drückt es die Klammer auf dieses Messer. Führen Sie den Draht zwei oder drei Umdrehungen durch, bis der Schnitt ausgeführt wird. Ziehen Sie das Werkzeug jetzt ohne Ziehen eines Drahtes in Richtung Ende. Das Messer dreht sich und schneidet entlang der Schale. Am Ende muss nur noch das abgeschnittene Teil entfernt und weiter gearbeitet werden.

Der einzige Nachteil dieser Vorrichtung besteht darin, dass das Rad direkt an die Tiefe eines bestimmten Drahttyps angepasst werden muss. Zur Konfiguration können Sie ein Stück Draht verwenden.

Dieses Messer wird auch mit der Beseitigung der Isolierung nicht sehr erfolgreich fertig. Dies ist darauf zurückzuführen, dass das Gerät bei unachtsamen Aktionen ein dickes Kabel abflachen kann.

Daher haben wir uns mit den gängigsten Methoden beschäftigt, wie die Isolierung vom Draht entfernt werden kann. Möglicherweise ist eine der oben genannten Methoden in Ihrem Fall hilfreich. Erfolgreiche Arbeit für Sie!
