Diy fundamentpfahlgründung

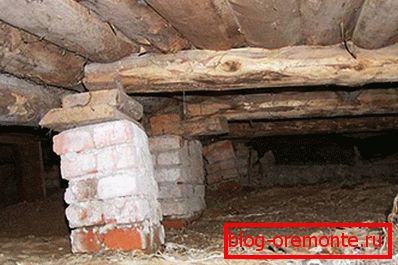

Wenn Sie angefangen haben, eine Fundgrube für das zukünftige Zuhause zu graben, und Sie beim Graben herausgefunden haben, dass der Boden nicht für ein Streifenfundament geeignet ist, müssen Sie die Taktik ändern. Warum Denn die geringe Dichte der Erde oder das Vorhandensein von Grundwasser wird es dem gewöhnlichen Fundament nicht erlauben, seine Stärke und Integrität des darauf errichteten Hauses aufrechtzuerhalten. In diesem Fall wäre die Herstellung eines Pfahlfundaments die beste Lösung, um das gewünschte Ergebnis zu erzielen. Es gibt mehrere Lösungen für dieses Problem. In diesem Artikel werden wir sehen, wie Sie mit Ihren eigenen Händen ein Pfahlfundament erstellen können.

Pfahlfundurgerät

Die Technologie des Pfahlfahrens an Orten mit häufigen Überschwemmungen ist besonders relevant und fand breite Anwendung beim Bau von Häusern. Früher wurden Protokolle, die manuell in den Boden getrieben wurden, als Stapel verwendet. Dies erlaubte uns, ein Haus zu bauen, das auf zwei Meter über dem Boden erhöht wurde und das Gebäude während der nächsten Flut schützt. Obwohl diese Methode mühsam ist, ist sie effektiv, so dass diese Technologie in unserer Zeit Anwendung fand. Dies ist besonders relevant, wenn die zukünftige Konstruktion auf relativ schwachen Böden gebaut wird.

Pfahlgründung hat eine Reihe von Vorteilen, die es ermöglichen, unter den Bauherren am beliebtesten zu sein. Durch die Verwendung von Pfählen können Sie auf Gräben verzichten. Schalungen müssen in diesem Fall nicht als Nebenhöhlen eingeschlafen werden. Darüber hinaus werden die Pfähle mit einer speziellen Ausrüstung in den Boden getrieben, was die Arbeit erheblich erleichtert.

Für einen Bohrpfahl können Sie mit einem Handbohrer ein Bohrloch schneiden. Diese Technologie, die in der Herstellung von Pfahlgründungen ohne Einsatz von Technologie besteht, ermöglicht es, das Fundament mit den eigenen Händen auszustatten.

Vorteile

 Beim Bau eines Hauses wird oft festgestellt, dass die oberste Bodenschicht eher schwach ist. Diese Arten von Boden umfassen:

• mit Humus gesättigt
• Torf
• Lößähnlich
• mit Grundwasser nahe an der Oberfläche.

Wenn der Boden in Ihrem Gelände zu einer dieser Beschreibungen passt und ein Haus gebaut werden muss, wäre in diesem Fall die ideale Lösung für das Problem der Bau eines Pfahlfundaments. Durch die Verwendung dieser Technologie wird auch das Volumen der Landarbeiten erheblich reduziert.

Für einen drei Meter langen Pfahl mit einem Durchmesser von 300 mm ist es notwendig, 0,2 m zu graben. Land Wenn ein Streifenfundament verwendet wird, erhöht sich das Volumen der Bodenarbeiten um ein Vielfaches.

Sie können auch die Tatsache hinzufügen, dass große Berge der Erde, die vom Schützengraben für Streifenfundamente übrig geblieben sind, entfernt werden müssen, was zu zusätzlichen Kosten führt.

Hauptmerkmale und Typen

Die Einrichtung des Pfahlfundaments kann je nach Wahl der Pfähle sowie der Art ihrer Herstellung variieren. Ein solches Fundament kann Unterschiede in der Tiefe der Pfähle, ihrer Platzierung und der Art der Entwicklung haben. Was sind die Haufen? Sie ähneln einer langen Rute, die direkt in den Boden sinkt. Hauptsächlich wird das Eintauchen des fertigen Haufens durchgeführt. Um ihn beim Aufprall vor Splittern zu schützen, ist am oberen Ende ein Stahlring angebracht. Es gibt auch eine Technologie zur Herstellung von Pfählen im Brunnen selbst. Dazu wird ein Brunnen gebohrt, der dann verstärkt und betoniert wird.

Lassen Sie uns genauer betrachten, was die Stapelunterschiede sind.

Und so ist der Stapelprozess anders. Zum Beispiel werden Schraubpfähle, die einem Bohrer ähneln, durch ein Drehverfahren eingetaucht.

Es gibt auch bedruckte Beton- oder Stahlbetonpfähle. Ihre Produktion erfolgt im Boden in einem vorbereiteten Brunnen. Am Ende der Vorbereitungsarbeiten erfolgt die Verstärkung des Metallrahmens und das Betonieren. Es gibt eine Variante, Stahlbetonpfähle zu bohren, die bereits in das fertige Bohrloch eingetaucht sind. Nun, Rammpfähle, die mit Hilfe spezieller Geräte, beispielsweise eines Rüttelrammers, in den Boden gelegt werden.

Pfähle unterscheiden sich in der Art des Aufpralls auf zwei Arten, nämlich das Rack und das Aufhängen. In Bezug auf die letztgenannte Option erfolgt die Belastung durch Reibung der Erde gegen die Wände des Pfahls. Steh auf, die gesamte Last wird auf einen dichten Boden übertragen, der unter einer schwachen Bodenschicht liegt. Der Vorteil dieses Typs ist, dass es keinen Niederschlag gibt. Die Positionierungsmethode der Stapel kann auch auf verschiedene Weise durchgeführt werden:

• Single Sie dienen als freistehende Unterstützung.
• Kombiniert zu Stapelbändern. Ihre Verteilung erfolgt gleichmäßig über den gesamten Umfang des Fundaments und die Belastung ist gleichmäßig.
• In Haufen Büschen vereint. In diesem Fall werden die Pfähle unter der Säule platziert, auf der sich das Haus befindet.

Pfähle können aus Holz, Stahl und Stahlbeton hergestellt werden. Ein Merkmal von Stahlbetonpfählen ist die Herstellung vor Ort mit der Betonsorte M200. Die Lebensdauer eines solchen Produkts kann 100 Jahre überschreiten. Was Stahlpfähle angeht, haben sie mehrere Nachteile. Um mit ihnen arbeiten zu können, müssen Sie beispielsweise eine spezielle Ausrüstung verwenden, und das Metall muss sorgfältig mit einer Korrosionsschutzflüssigkeit behandelt werden. Diese Methode ist die teuerste.

Als Holzpfähle werden Nadelbaumarten mit einem Durchmesser von bis zu 340 mm und einer Länge von 8500 mm verwendet. Die Säulen werden gründlich gereinigt. Obwohl diese Methode als eine der billigen und einfachen Methoden gilt, wird sie sehr selten angewendet.

Direkt in den Boden können Pfähle ausschließlich senkrecht gestellt werden. In einigen Fällen werden sie jedoch in und unter dem Hang gefahren. Dies geschieht normalerweise in einem Boden mit horizontaler Kraft. Zum Beispiel in einem Gebiet, das regelmäßig einer großen Menge Niederschlag und Schneeschmelze ausgesetzt ist, was wiederum eine Bewegung des Bodens verursacht. Für den Vorortbau werden meistens Stahlbetonpfähle, Rammen und Schrauben verwendet.

Bautechnik

Zur Herstellung des Fundaments muss ein Bohrloch mit dem erforderlichen Durchmesser gebohrt werden. Nach dem Fitting werden die fertigen Vertiefungen platziert und alles mit Beton gegossen. Ein solches Pfahlfundament kann von Hand gefertigt werden. Betrachten Sie nun die Reihenfolge der Arbeiten.

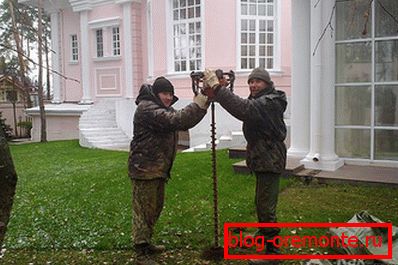

Nun bohren

Wie kann die Anzahl der Stapel für jede Struktur bestimmt werden? In größerem Umfang hängt dies vom Gesamtgewicht des Hauses sowie von den möglichen Betriebslasten ab. Dies umfasst die Belastung des Bodens, der Trennwände, Dächer usw. Bei der Berechnung ist es wichtig, den Durchmesser des Handbohrers zu berücksichtigen. In einem Fachgeschäft können Sie einen Bohrer mit einem Durchmesser von 300 mm kaufen. Um ein Bohrloch fünf Meter tief und tiefer zu bohren, kann die Länge der Stange unabhängig voneinander eingestellt werden. Ein wichtiger Punkt beim Bohren ist, dass die Bohrerblätter so positioniert sind, dass dieser Prozess leichter abläuft. Sie können einen Bohrer kaufen, der die Unterseite des Bohrlochs erweitert, so dass sich an der Unterseite der Ferse der Haufen bildet. Durch diese Technologie kann die Anzahl der Pfähle erheblich reduziert werden. Bei der Aufbereitung der Betonmischung sind große Einsparungen möglich. Wenn in diesem Fall ein Bohrloch von 600 mm gebohrt werden muss, ist es am besten, elektrische und motorisierte Bohrer zu verwenden, z. B. einen elektrischen Grubenbohrer.

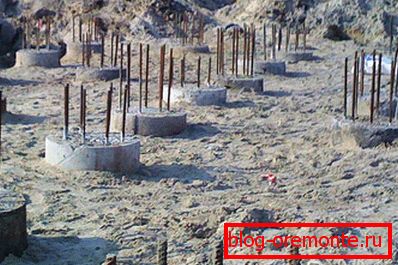

Betonier- und Verstärkungspfähle

Nach Abschluss des Bohrens eines Brunnens müssen spezielle Rohre aus Dachmaterial hergestellt werden, die entlang des Durchmessers des Brunnens hergestellt werden. Ihre Länge sollte um 30 cm größer sein als die Tiefe der Grube, der obere Teil sollte mit Draht abgezogen werden, da es sich um Schalungen handelt. Nach diesem Rohr vorsichtig in den Schacht einführen.

In einigen Fällen kann Grundwasser am Boden erscheinen. Wenn es ein bisschen ist, dann ist nichts Schreckliches darin, aber wenn es die Grube um ein Viertel füllt, ist es am besten, es etwas herauszupumpen.

Warum ist die sogenannte "Pfeife" notwendig? In der Tat verhindert seine Verwendung negative Folgen. In diesem Moment, wenn der Beton eingegossen ist, ist das ausreichende Vorhandensein von „Gelee“ in der Betonmischung von entscheidender Bedeutung. Wenn keine Rohre aus Dachmaterial verwendet werden, wird diese "Zementmilch" in den Boden aufgenommen und das fertige Design hat nicht die erforderliche Haltbarkeit.

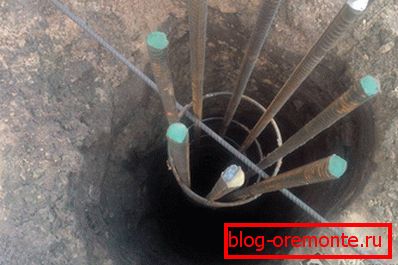

Um die Struktur weiter zu verstärken, können Sie einen Verstärkungskäfig herstellen. Dazu genügt es, drei Bewehrungsstäbe O 6 mm zu nehmen und diese mit Querstäben im Abstand von 50 - 60 cm zu befestigen. Um die Säulen mit dem Grill zu verbinden, sollten sich die vertikalen Stangen über das gegossene Objekt erstrecken. Sobald der Rahmen im Brunnen platziert ist, können Sie betonieren. Bucht 50 cm, es ist wünschenswert, den Beton mit einem Vibrator zu verdichten, da dies das Auftreten von Hohlräumen im Pfahlfundament verhindert.

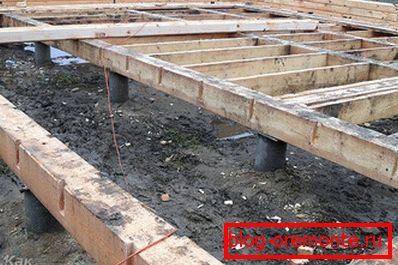

Gerätegrillage

Was ist ein Grill? Dies ist eine spezielle Konstruktion, die eine gleichmäßige Verteilung der von den Pfählen übertragenen Böden gewährleistet. Es kombiniert auch mehrere Stapel zu einer ganzen Struktur. Rostverka kann von mehreren Arten sein, beispielsweise monolithisch, monolithisch, niedrig oder hoch.

Wenn Sie eine niedrige Grillfläche verwenden, wird diese auf dem Boden im Boden platziert bzw. der vertikale Teil der Ladung wird vollständig auf den Boden übertragen. Mit der oberen Grillfläche übernehmen die Stapel die gesamte Last. Wenn das zukünftige Zuhause relativ leicht ist, ist es wichtig, die folgenden Parameter einzuhalten: Die Höhe des Pfahls beträgt mindestens 30 cm, und wenn sie einreihig angeordnet sind, dann die gesamte Breite der Basis. Wenn kein Keller vorhanden ist, muss die Höhe mindestens 40 cm betragen.Auf keinen Fall darf das Grillen gekreuzt und geschnitten werden, um alle Arten von Rohrleitungen auszuführen. Außerdem sollte die Gesamtabweichung von der Pfahlmitte nach dem Betonieren nicht mehr als fünf Zentimeter betragen.

Wenn die Montage der vorgefertigten Elemente mit den eigenen Händen erfolgt, ist es äußerst wichtig, die Befestigung des Pfahls an der Spitze des Pfahls vorzunehmen und einen horizontalen Bewehrungsstab darauf zu legen. Seine Höhe muss ausreichend sein, damit es während der Installation mit dem Grill verbunden werden kann. Danach wird auf jeden Fall die Montagefuge betoniert und die vertikale Stange an die Schlaufe des Grillrosts geschweißt. Nach dem vollständigen Einbau des Grillgeräts wird empfohlen, jede Fuge und Naht mit feinkörnigem Beton zu füllen. Vor dem Bau des Hauses selbst, nämlich dem Bau der Wände, ist es erforderlich, die Ebene der Grillstelle sicherzustellen und gegebenenfalls mit Zementmörtel zu nivellieren.

Nutzungsbeschränkungen

Wie Sie sehen, hat diese Technologie also viele Vorteile. In einigen Fällen wird jedoch die Verwendung von Pfahlgründungen nicht empfohlen. Hier sind zwei Hauptgründe:

1. Wenn der vorhandene Boden eine horizontale Bewegung hat, dh er ist als Quellboden oder abfallender Boden charakteristisch, ist die Verwendung eines Pfahlfundaments begrenzt. Um dies festzustellen, können Sie die Dienste des Labors nutzen. Nach Untersuchung der Besonderheiten des Landes werden entsprechende Schlussfolgerungen gezogen.
2. Bei der Anordnung des Pfahlfundaments gibt es gewisse Schwierigkeiten beim Bau des Untergeschosses. Die Kosten steigen durch die volle Füllung des Zwischenraums zwischen den Pfählen, genau wie bei einem Säulenfundament.

Jetzt verstehen Sie besser, wie Sie mit Ihren eigenen Händen die Pfahlgründung durchführen können. Trotz der Tatsache, dass dieser Prozess recht zeitaufwändig ist, ist es durchaus realistisch, mit eigenen Händen ein Pfahlgründungsfundament zu erstellen. Achten Sie außerdem besonders auf die Beschaffenheit des Bodens, denn aufgrund einer Vielzahl von Vorteilen ist es unter bestimmten Bedingungen nicht möglich, eine solche Grundlage zu schaffen. Berücksichtigen Sie bei einer endgültigen Entscheidung über die Wahl der Stiftung alle Vor- und Nachteile.

Wenn Sie bereits Erfahrung mit dem Bau eines Pfahlfundaments mit eigenen Händen haben, freuen wir uns, wenn Sie Ihre Erfahrungen teilen. Hinterlassen Sie Ihre Kommentare als objektiv. Höchstwahrscheinlich wird Ihr Wissen für viele nützlich sein!

Video

Dieses Video zeigt, wie ein säulenförmiges Fundament aus Stahlbeton hergestellt wird.

Dieses Video zeigt, wie Schraubpfähle verschraubt werden und wie ein solches Fundament weiter angeordnet wird.
