Klappbarer grill mit eigenen händen

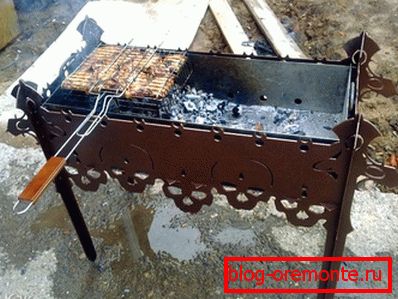

Es ist unmöglich, hochwertige Kebabs zu kochen, ohne spezielle Geräte, die in Form einer Kohlenpfanne hergestellt werden und im Volk als Holzkohle bezeichnet werden. Grillgerichte sind besonders bei Fleischliebhabern beliebt, da sie leicht demontiert werden können und unmontiert im Kofferraum eines Autos transportiert werden können. In diesem Artikel wird gezeigt, wie Sie mit Ihren eigenen Händen einen zusammenklappbaren Grill herstellen können.

Bei der Herstellung eines zusammenklappbaren Grills müssen Sie die folgenden Anforderungen für Produkte dieser Art berücksichtigen:

• Kompaktheit, so dass es von Ort zu Ort bewegt werden kann;
• einfache Herstellung, dh die Möglichkeit, ohne teure Form- und Schneidausrüstung auf die Baugruppe zu verzichten;
• die Universalität, die es erlaubt, bei marschierenden Bedingungen ein Kohlenbecken zu verwenden;
• Zuverlässigkeit in Bezug auf den Brandschutz.

Werkzeuge

Für die Herstellung von Mangal waren Standardwerkzeuge erforderlich, die jedem Wirtschaftsmann zur Verfügung standen. Dieses Set sollte die folgenden Elemente enthalten:

• elektrische Stichsäge mit Metallklingen;
• "Bulgarisch" mit einem Satz Scheiben (Trennscheiben);
• kraftvolle Schere für Metall;
• elektrische Bohrmaschine mit einer Reihe von Bohrern;
• Schweißmaschine aller Art;
• Mess- und Markierungswerkzeuge;
• Satz Gewindestempel.

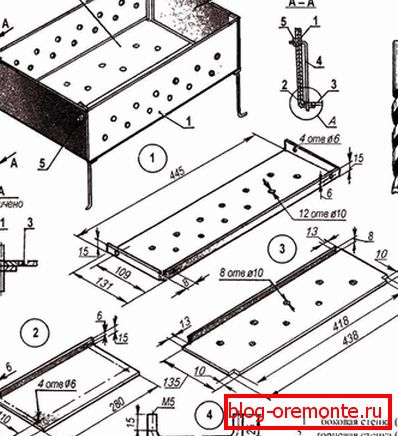

Größen und Satz von Kohlenbecken

Bei der Auswahl der Abmessungen eines zukünftigen Geräts werden in der Regel dessen Eigenschaften berücksichtigt, z. B. die maximale Anzahl der gleichzeitig zu platzierenden Spieße sowie die Größe des Kofferraums Ihres Fahrzeugs.

Die Breite wird in der Regel unter Berücksichtigung der Größe der Ihnen zur Verfügung stehenden Spieße gewählt. Die Höhe des Rösters sollte auf der Grundlage der Möglichkeit ausgewählt werden, eine zum Braten von Fleisch ausreichende Temperatur zu erhalten (üblicherweise wird dieser Wert im Bereich von 150-160 mm gewählt).

Als Beispiel betrachten Sie einen typischen Grill mit den folgenden Parametern:

• Breite - 350 mm (unter einem 400 mm langen Spieß);
• Länge - 650 mm basierend auf der Verwendung von 6 Spießen;
• die Höhe der Wände der Kohlenpfanne - 150 mm (einschließlich des Rostes 20 mm);
• Die Länge jedes der 4 Beine beträgt 600 mm.

Die Zusammensetzung des Grills sollte folgende Elemente umfassen:

1. Rahmen von den Ecken mit Befestigungsrohren.
2. Beine - 4 Stück.
3. Die Unterseite des Stahlblechs.
4. Zwei längsseiten.
5. Seitenwände.
6. Eine Mühle

Um die Struktur zusammenzubauen, benötigen Sie außerdem Standardbefestigungen wie Schrauben, Muttern und Unterlegscheiben (einfach und gravierend).

Vorbereitende Operationen

Zunächst wird ein Ständer in Form eines Rahmens vorbereitet, auf dem später der Rahmen des Kohlenbeckens und seine Beine befestigt werden. Es besteht aus Knüppeln einer Stahlecke einer bestimmten Größe, die (nach dem Schneiden auf die Größe des Grills) in eine rechteckige Struktur geschweißt werden - der Rahmen, der die Basis des zukünftigen Grills bildet.

Dann werden entlang der Innenkante der Ecke (entlang der Kanten des Rahmens) Rohrabschnitte mit einem Durchmesser von etwa 17 mm geschweißt, die als Stützen für die Grillbeine dienen. Für die Herstellung der Beine selbst können Knüppel mit einem Durchmesser von etwa 20 mm verwendet werden. Der Boden des Braziers besteht aus rechteckigem Stahlblech mit einer Dicke von 3 mm, in das Löcher mit einer elektrischen Bohrmaschine gebohrt werden, um die Luftzirkulation in der Heizzone sicherzustellen.

Für die Herstellung der Seiten sollten Bleche mit einer Wandstärke von 1,5 bis 2 mm verwendet werden. Nachdem Sie die Seitenzuschnitte auf die Größe des Sockels markiert und mit einem Schleifer geschnitten haben, können Sie mit der Vorbereitung der Sitze beginnen. Hierzu werden Löcher an den Stellen ihrer Befestigung an der Basis sowie an den Stellen vorbereitet, an denen die Seitenwände miteinander verbunden sind.

Die Arbeit an der Rostproduktion lässt sich am einfachsten mit einem Schweißgerät organisieren. Dazu müssen Sie nicht sehr dicke Verstärkungsstäbe vorbereiten und mit einem Mahlwerk auf die Größe des Rostbodens zuschneiden. Um den Boden des Rostes zu erhalten, werden diese Stäbe einfach in einem Gitter geschweißt.

Montagestufen

Beachten Sie das allgemeine Verfahren zum Zusammenbauen eines zusammenklappbaren Grills:

1. Zunächst wird der zuvor vorbereitete Rahmen mit Bolzen der entsprechenden Größe mit dem Sockel verbunden. Um eine zuverlässige Verbindung beim Installieren von Bolzen zu erhalten, ist es wünschenswert, eine Gravierunterlegscheibe zu verwenden.
2. Danach ist es aufgrund der Kohlenpfanne möglich, die Beine zu montieren. Für ihre Anordnung werden zuvor hergestellte Rohrstützen mit einem Durchmesser von 17 mm in Abschnitten eines Rohres mit größerem Durchmesser "verschlissen".
3. Dann befestigen wir die Seiten und befestigen sie mit denselben Schraubverbindungen an der Basis und aneinander.
4. Um die Festigkeit der erhaltenen Struktur zu erhöhen, wird empfohlen, die Wände zusätzlich mit Hilfe von Längsspeichen zu befestigen, die dann mit Muttern vom Typ „Lamm“ angezogen werden.
5. Am Ende müssen Sie nur einen fertigen Rost auf die Unterseite der Struktur legen.

Jetzt können Sie sich mit Freunden in der Natur versammeln und die zerlegte Konstruktion des Grills mitnehmen, ein paar Kilo eingelegtes Fleisch und Holzkohle. Wenn Sie auf andere Weise gegrillt haben, teilen Sie Ihre Erfahrungen mit unseren Lesern und hinterlassen Sie Kommentare zu dem Artikel.

Video

Wir bieten Ihnen an, ein Video über die Herstellungsweise der einfachsten Konstruktion von vorgefertigten Grills anzusehen
