Mansardendach selber machen

Ausstattung Dachgeschoss erhöht den Wohnraum des Hauses deutlich. Selbst ein ungeheizter Raum dient als zusätzliche Wärmedämmung der Wohnung.

Das Mansardendach besteht aus einer gebrochenen Giebelkonstruktion, es gibt jedoch viele weitere Optionen:

• Das klassische Satteldach zeichnet sich durch einfache Berechnungen aus, die Arbeit an der Konstruktion von Dachsparren ist auch für den Anfänger möglich, sein Nachteil ist die niedrige Decke;
• abfallend - ein einfacher Dachtyp, der im Dachgeschoss eine vollständige Wand bildet;
• Zelt mit vier gleich großen Hängen;

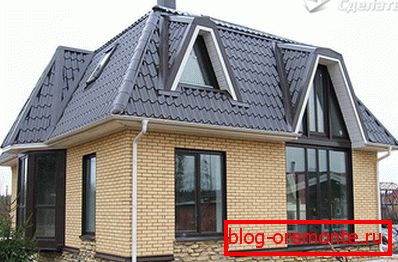

• Multi-Zangen - eine attraktive und ausgewogene, aber komplexe Struktur.

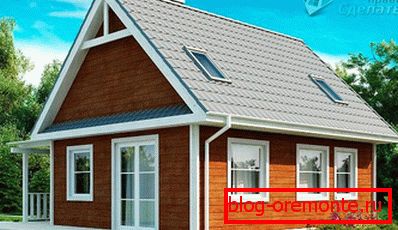

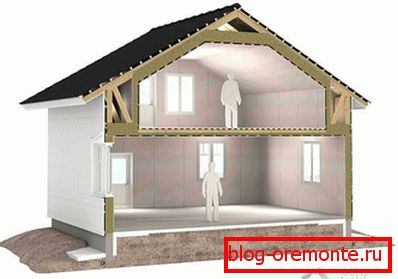

Das Giebeldach des Mansardendaches des Hauses ermöglicht es Ihnen, eine ausreichende Höhe der Decken im Raum zu erreichen und den komfortablen Bereich zu erweitern. Für den Bau wird ein gut durchdachtes Projekt benötigt. Es ist keine leichte Aufgabe, es selbst zu erstellen. Sie können es bei einer Baufirma bestellen oder ein spezielles Computerprogramm verwenden. Das Konstruktionsschema ermöglicht die Berechnung der erforderlichen Materialmenge für Dachsparren, Dämmung, Abdichtung und Dacheindeckung. Der Neigungswinkel für die Dachneigungen wird unter Berücksichtigung der Empfehlungen des Herstellers von Dachbelägen berechnet, außerdem werden klimatische Bedingungen berücksichtigt - Schnee- und Windlasten.

Mit geneigtem Dach

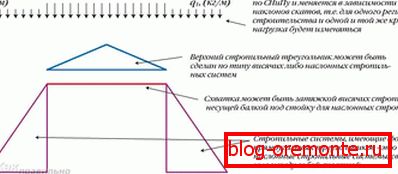

Die Unterseite des Traversensystems ist auf einen Winkel von 60 eingestellt^°Die tragenden Säulen werden zum Rahmen für die Innenwände des Raumes. Der Winkel an der Oberseite des Sparrens überschreitet 45 nicht^°, was es erlaubt, die Menge des verwendeten Materials zu reduzieren, jedoch nicht auf Kosten der Qualität der Beschichtung. Zusätzliche Starrheit für den Rahmen des Raums geben die Streben, die am Bodenträger und am unteren Teil der Dachsparren befestigt sind.

Eine Dämmschicht sollte mindestens 20 cm betragen. Diese Dicke sorgt für ausreichende Isolierung und verhindert, dass der Raum im Winter einfriert und im Sommer zu stark erhitzt. Eine ungenügende Isolierschicht führt zu regelmäßigem Wärmeverlust und erwärmten Schnee. Durch wiederholtes Schmelzen und Einfrieren wird das Dachmaterial schnell unbrauchbar. Um in der Hitze des Sommers einen ungeschützten Dachboden zu finden, muss eine leistungsstarke Klimaanlage installiert werden. Alle diese Probleme sind bei der Einhaltung der Erwärmungsnormen ausgeschlossen.

Bevor ein Mansardendach hergestellt wird, muss das für die Konstruktion der Struktur verwendete Holz behandelt werden, um es vor Schäden durch Mikroorganismen und vor Feuer zu schützen. Es ist eine wichtige Anordnung der Belüftung, um überschüssige Feuchtigkeit loszuwerden.

Die Schalldämmung ist von großer Bedeutung, da Sie direkt unter dem Dach die Schläge auf dem Dach hören, insbesondere wenn Sie eine Metallbeschichtung verwenden.

Die Wahl der Isolierung

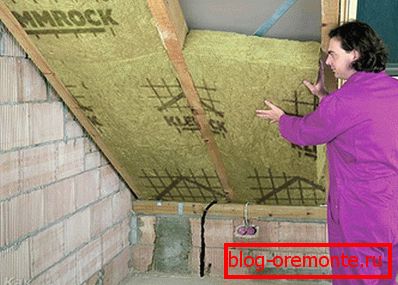

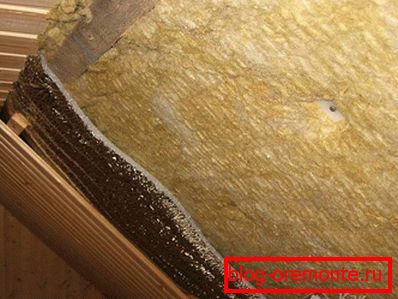

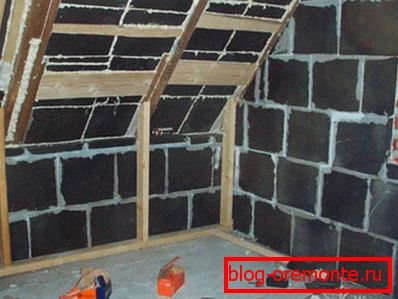

Als Isolierung wurde Mineralwolle oder Schaumglas und Polystyrolschaum verwendet. Schaumstoffe absorbieren keine Feuchtigkeit wie Watte und halten daher länger. Extrudiertes Polystyrol hat die Fähigkeit, Schall zu absorbieren und bietet eine gute Schalldämmung. Schaumglas brennt nicht, ist frostbeständig, verrottet nicht, lässt keine Feuchtigkeit durch. Mineralwolle ist erschwinglich, dick genug für die Isolierung und einfach zu installieren. Elastische Basaltwolle brennt nicht, sie passt bequem zwischen die Dachsparren und zeichnet sich durch hohe Haltbarkeit aus.

Benötigte Materialien:

• Balkendicke 150 × 150 mm für Balken, 100 × 150 mm - für eine Leistungsplatte, 150 × 150 mm - für Gestelle;
• Platte 50 × 150 mm;
• unbesäumtes Brett;
• Befestigungselemente: Nägel, Schrauben, Ecken, Heftklammern;
• Latten für Kisten;
• Isolierung
• Rollenabdichtung;
• Dampfsperrmembranen;
• Dachmaterial.

Der Artikel beschreibt nicht das Design einer bestimmten Größe. Wie viel Material Sie benötigen, können Sie mit dem Kalkulator das Dachgeschoss berechnen.

Bauabschnitte

1. Entlang des Umfangs der Struktur ist ein Stützbalken angebracht. Es ist an den tragenden Wänden befestigt und überträgt die Last von den Dachsparren auf die Basis des Gebäudes. An den Ziegel- oder Blockwänden ist die Mauerlat mit eingebetteten Ankern oder Stehbolzen befestigt. Markieren Sie einen Ort zum Bohren von Löchern für die Montage, indem Sie ein Maßband verwenden oder ein Holz an der Wand anbringen und es bis zum Auftreten von Beulen zerdrücken. Zur Abdichtung muss Dachmaterial unter das Holz gelegt werden. Mauerlat wird auf Anker gesetzt und mit Muttern gesichert.
2. Bodenträger sind aus haltbarem Nadelholz. Sie befinden sich auf der Mauerlat und reichen um 0,5 Meter über den Umfang der Wände hinaus, um die Dachfläche zu vergrößern. Ein anderer Weg - Montage in speziellen Taschen in der Kupplung. Die Enden dieser Stangen müssen zum Schutz vor Feuchtigkeit mit Mastix- und Dachmaterial abgedeckt werden. Balken werden mit Schrauben und Ecken befestigt. Auf der Ebene sind extreme Stäbe angebracht, um den Rest der Spannschnur ordnungsgemäß zu installieren. Der optimale Abstand der Balken beträgt 0,6 m. Dies ermöglicht die Verlegung der Isolierung ohne Beschnitt. Alle Balken sind in der Höhe mit unzureichendem Pegel ausgerichtet - sie umschließen die Bretter, wenn ein Balken hervorsteht, wird er abgeschnitten.

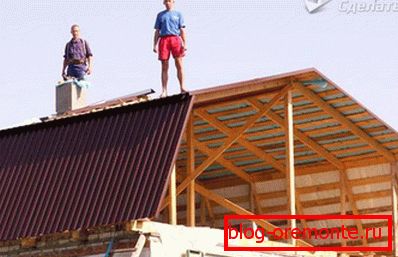

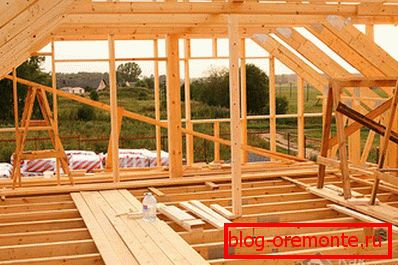

3. An den extremen Balken sind senkrechte Säulen angebracht. Ihre Höhe und Einbauort wird durch die Zeichnung bestimmt. Nachdem die Ständer vertikal mit einer Ebene und einem Lot angeordnet wurden, werden sie vorübergehend durch die Stiche der Platte fixiert. Nach dem Fixieren der äußersten Stangen wird eine Schnur zwischen ihnen gezogen, entlang der die restlichen Stangen montiert werden. Jedes Rack wird auf dem Balken platziert und vorübergehend fixiert, es entstehen zwei parallele Reihen.
4. Gestelle werden mit Trägern befestigt - Brettern, dieses Element ist notwendig, um der Struktur Steifigkeit zu verleihen. Platzieren Sie auf dem Träger den Bolzen, der die Zahnstangen auf den gegenüberliegenden Seiten verbindet. Die Stützen werden mit Metallecken festgezogen. Der Komplex dieser Elemente begrenzt den Dachraum. Um die Struktur stärker zu machen, werden die Streben anschließend installiert.
5. Vor dem Einbau der unteren Dachsparren wurde eine Schablone erstellt, die die Arbeit erleichtert. Um nicht jedes Mal zu überprüfen, wie der obere Teil der Dachsparren ordnungsgemäß abgesägt werden kann, nehmen Sie ein Brett und befestigen Sie es an dem Träger. Schneiden Sie es im rechten Winkel ab. Dies wird die Vorlage sein. Am Boden der Dachsparren, die an der Mauerlat befestigt sind, wird eine Nut geschnitten. Wenn die unteren Sparren vom Balken getragen werden, werden sie an Ort und Stelle gekürzt und mit Winkeln, Schrauben und Nägeln befestigt.
6. Bevor Sie die oberen Dachsparren bauen, müssen Sie die Dachmitte beachten. Zur Vereinfachung können Sie das Brett an der Mauerschiene befestigen und das Anziehen der Enden beenden. Es dient als Richtlinie zum Ausrichten der Dachsparren. Um die oberen Dachsparren auf dem Boden abschneiden zu können, erstellen Sie eine Schablone. Dazu das Brett nehmen und auf den Träger auftragen und schräg sägen. Die Schablone führt alle Sparren aus. Wenn die Zahnstangen korrekt installiert sind, haben sie alle dieselbe Größe. Der obere Teil der hängenden Dachsparren ist mit Metallplatten oder Plattenresten befestigt. Orte, an denen Läufe andocken, werden mit Ecken befestigt. Die ersten Extrem-Traversenbeine installiert, dann der Rest. Abgehängte Gestelle aus 25 × 150 mm Holz verbinden die Sparrenbefestigungspunkte miteinander und ziehen sie fest.
7. Die unteren Sparren müssen mit Streben verstärkt werden. Dazu wird eine mit dem Sparren und dem Tragbalken verschraubte Platte verwendet. Entfernen Sie nach der Installation der gesamten Strebe die temporäre Unterstützung. Nachdem sie die gesamte Fachwerkkonstruktion zusammengestellt haben, nähen sie die Giebel.

Dachkuchenverlegung

Die Dampfsperrmembran wird mit einem Hefter an der Dachkonstruktion befestigt. Das Ausbreiten der Tücher beginnt an der Traufe, es ist notwendig, sie mit einer Überlappung von 15 cm zu stapeln und mit Klebeband zu fixieren. Eine Heizung wird darauf gelegt, das Material sitzt fest und lässt keine Lücken. Zur Befestigung der gefüllten Kiste. Es besteht aus Streifen, deren Breite 10 bis 15 cm beträgt, und die Dicke? 5 cm Dieser Teil der Arbeit endet mit der Innendekoration des Raumes.

Von außen ist eine Abdichtung an den Dachsparren angebracht, die das Dach vor dem Eindringen von Wasser schützt. Das Material wird mit einer Kiste befestigt, an der die Dacheindeckung montiert wird. Der Abstand zwischen den Lamellen hängt von der Art des Materials ab. Das weiche Dach benötigt eine durchgehende Kiste, so dass die gesamte Dachfläche des Dachbodens mit Sperrholzplatten vernäht wird, die ein glattes und festes Fundament bilden.

Bei der Ummantelung von Giebeln bleibt Platz für Fenster, sofern sie im Entwurf vorgesehen sind.

Die unabhängige Montage des Daches ist ein komplexer und mühsamer Prozess. Die Erfahrung der Meister, die die Geheimnisse der Konstruktion in dem zur Verfügung gestellten Video teilen, hilft dabei, die Reihenfolge und die Nuancen der Dachinstallation zu verstehen.

Video

Dieses Video zeigt, wie man einen Dachboden baut:

Der Autor dieses Videos wird erklären, wie das Dachgeschoss unter Berücksichtigung der Lasten berechnet wird:
