Potbelly herd für garage machen es selbst

Der Ofen für die Raumheizung wurde vor hundert Jahren in großem Umfang eingesetzt. Nachdem die Zentralheizung aufgetaucht war, wurden Metallöfen von Wohnungen und Häusern zu Sommerhäuschen und Garagen verlegt.

Als einer der größten Nachteile des Ofens können die Bedingungen der Wärmeübertragung angesehen werden. Seine Wärme sammelt sich durch nichts und fast alles geht durch das Rohr. Ein solcher Ofen ist nur in der Nähe des Aufstellungsortes und nur während der Verbrennung des Brennstoffs wirksam.

Um die Effizienz des Ofens zu verbessern, müssen Sie die Verlustwärme nutzen. Maximale Verluste treten durch den Kamin auf, der erhitzt wird, wenn der Ofen arbeitet.

Der Kamin kann in ein Heizelement verwandelt werden, indem seine direkte Form in eine gestufte Form geändert wird, wodurch die Wärmeübertragungsfläche zunimmt.

In diesem Artikel erklären wir, wie Sie aus verschiedenen Materialien einen Topfherd mit eigenen Händen für die Garage herstellen können. Der einfachste Ausweg ist, die alte Gasflasche (in der Propangas transportiert wurde) als Basis zu nehmen. Wenn keine Flasche vorhanden ist, können Sie eine 40-Liter-Milchflasche oder einen anderen Metallblock verwenden.

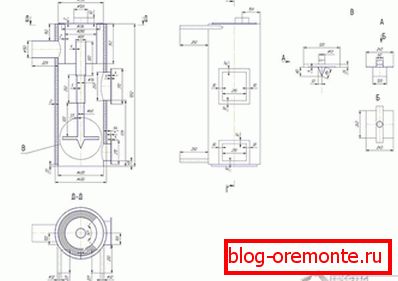

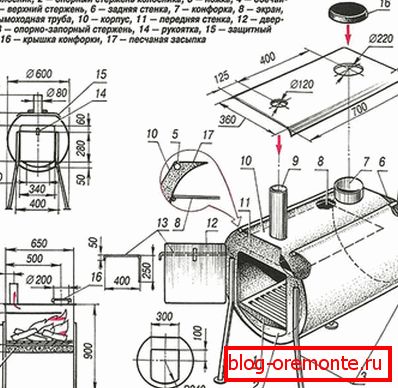

Aus der Gasflasche

Die Arbeiten müssen von der Zeichnung aus beginnen, jedoch nicht auf Papier und auf dem Zylinder. Markierung markiert die zukünftige Tür des Ofens und blies. Die Tür sollte sich in der Mitte des Zylinders befinden und das Gebläse - im unteren Teil. Der Abstand zwischen ihnen wird nicht mehr als 10 cm betragen, und in der Mitte wird eine geschlossene Linie gezeichnet. Auf dem bulgarischen ist der Zylinder in zwei Teile geschnitten.

Aus dem 16 Millimeter großen Bewehrungsstab werden Gitter geschweißt, das mit der unteren Hälfte verschweißt wird, wonach beide Teile des Zylinders wieder zusammengefügt werden.

An den für Schleifen vorgesehenen Stellen werden Schnitte durchgeführt. Dann werden dort Scharniere angeschweißt und die Tür geschnitten. Der gleiche Vorgang wird mit einem Gebläse durchgeführt.

Es bleibt noch der Schornstein auszurüsten. Dazu schneidet die Mühle das Ventil ab und an ihrer Stelle wird ein Metallrohr geschweißt, dessen Durchmesser 80-90 mm betragen sollte. Der Kamin schneidet in die Garage-Abgasanlage ein oder wird durch die Wand nach außen geführt.

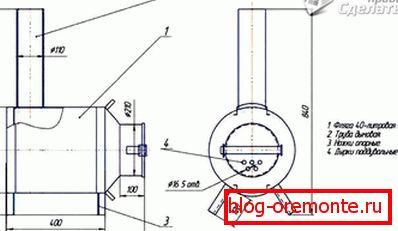

Aus der Milchflasche

Eine Metalldose ist eine großartige Sache auf dem Bauernhof, geeignet für die Lagerung von Farben, Motorenölen und Kraftstoff. Die Konstruktion des Kolbens ist ideal für die Herstellung eines Ofens aus dem Ofen, aber als Heizgerät ist er nicht so haltbar, wie wir möchten, die Wände sind nicht dick genug. Mit Zuversicht können wir sagen, dass es für 2-3 Staffeln reicht.

Als unabhängige Produktion des Ofens müssen Sie mehrere Vorgänge ausführen.

Zuerst müssen Sie das Loch für den Schornstein markieren und dann, fast ganz unten, in den Boden der Dose schneiden. In der Endphase der Arbeit wird das Rohr durch Schweißen erfasst. Der Durchmesser des Kamins beträgt 8 bis 12 cm, der Kamin wird nach Herstellung und Einbau des Ofens ausgezogen.

Der Deckel der Dose ist die fertige Ofentür mit einer erfolgreichen Verriegelung, es müssen nur noch einige Blaslöcher gebohrt werden, deren Durchmesser 15-18 mm betragen kann. Dies geschieht am unteren Rand der Abdeckung.

Aus der Ecke oder aus Rohrabfällen werden vier gleich lange Schenkel hergestellt, die dann symmetrisch mit dem Boden der Dose verschweißt werden. Vor die Tür kann ein Blech gelegt werden, damit eine zufällig herunterfallende Glut nicht auf das brennbare Material gelangt.

Griffe Flaschen - eine praktische Sache, um den Herd von Ort zu Ort zu tragen, halten Sie sie, Sie können die Asche im Ofen leicht schütteln. Für diesen Vorgang wird der Kamin am besten abnehmbar gemacht.

Nun, das ist alles, es bleibt nur noch ein neuer Ofen zu erleben.

Installation

Die Verwendung von Schlaglöchern, die in der Wohnung hergestellt werden, sowie alle anderen Heizsysteme erfordern die strikte Einhaltung der Sicherheitsvorschriften. Zunächst sollten Sie den Ort auswählen, an dem der Ofen installiert werden soll. Wie die Praxis zeigt, ist es besser, diese Einheit in der Ecke zu installieren, nämlich in der Nähe der Wände, gegenüber dem Garagentor.

Installieren Sie den Ofen nicht näher als 1,5 m in der Nähe des Fahrzeugs. Es ist zu beachten, dass sich alle brennbaren Materialien und Produkte in einem Abstand von mindestens 1,5 m vom Ofen befinden sollten.

Der Ofen ist besser auf allen Seiten Ziegelmauern zu erlegen. Somit wird die Wahrscheinlichkeit des Berührens des heißen Ofens ausgeschlossen und die von seinem Ofen erzeugte Wärme wird ebenfalls akkumuliert. Dadurch erhöhen Sie die Effizienz des Geräts um ein Vielfaches.

Wenn die Wände der Garage aus Holz sind, muss ein gewisser Abstand zwischen ihnen und dem Ofen vorhanden sein, und zwar nicht weniger als 100 cm. Um eine Entzündung zu vermeiden, sollten die Wände in der Nähe des Ofens mit Asbestplatten oder Ziegel oder anderen feuerfesten Materialien ausgekleidet sein.

Als Unterlage für den Ofen können Sie ein Stahlblech mit einer Dicke von 1 bis 2 cm verwenden, eine andere Möglichkeit ist das Einfüllen des Estrichs. Dank dieser Maßnahmen können Sie die Ausbreitung von Feuer verhindern, wenn plötzlich Kohlen / Funken usw. aus dem Feuerraum fallen.

Um den Ofen in der Garage verwenden zu können, müssen Sie zunächst eine gute Belüftung vornehmen. Hier sollte frische Luft in ausreichendem Volumen einströmen, was die normale Verbrennung des Feuers gewährleistet. Ein kleiner Spalt zwischen Boden und Garagentor kann als Belüftung dienen. Ansonsten müssen Sie einen speziellen Kanal für den zeitnahen Luftstrom in die Garage schaffen, der aus wirtschaftlicher Sicht nicht sehr rentabel ist.

Der Ofen brennt beim Verbrennen in seiner Feuerkammer sehr heiß. Daher ist es nicht möglich, brennbare Materialien wie Holz, Öle und Fette, Benzin usw. in der Nähe zu lassen.

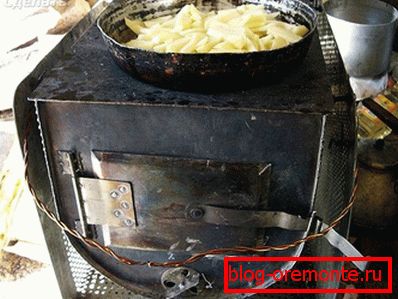

Wenn Sie den Ofen mit einem Wassertank ausstatten, kann er zum Heizen verwendet werden. Nach dem Anbringen von Ringen haben Sie die Möglichkeit, auch das Erwärmen von Speisen durchzuführen.

Bei allen Arbeiten an der Herstellung des Ofens dauert der Ofen nicht mehr als 2 Stunden, und Sie können die Ergebnisse Ihrer Arbeit über mehrere Saisons hinweg genießen.

Video

Ein gutes Beispiel für die Erstellung eines Ofens aus improvisierten Mitteln in einem Videoformat:

Zeichnungen

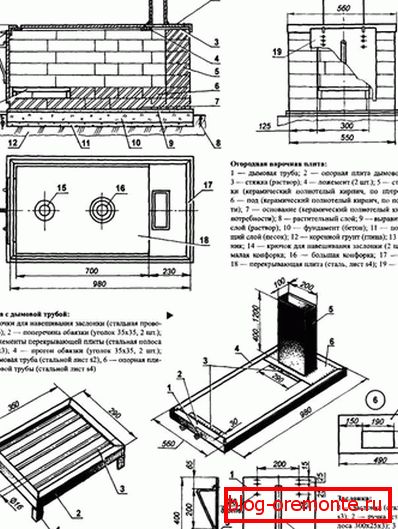

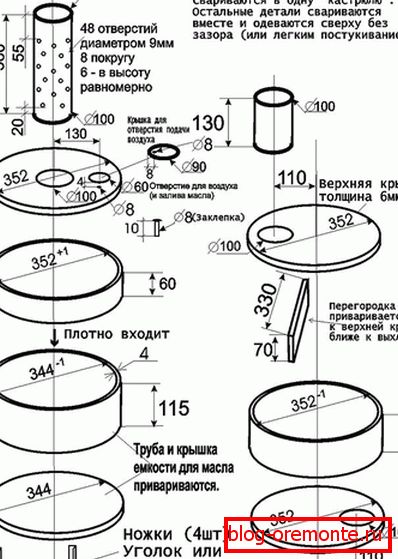

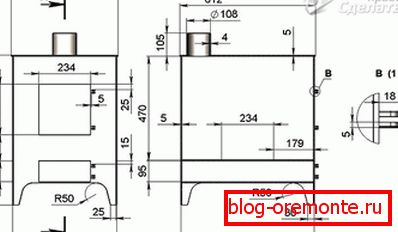

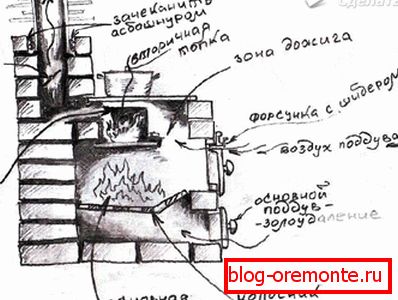

Unsere vorgeschlagenen Zeichnungen und Diagramme helfen Ihnen, das Prinzip der Herstellung eines Ofens zum Beheizen einer Garage zu verstehen:
