Pumpe zur erhöhung des wasserdrucks

Wenn Sie den schwachen Wasserdruck im Wasserhahn satt haben und dieses Problem lösen möchten, können Sie sofort vorschlagen, eine Pumpe zur Erhöhung des Wasserdrucks zu installieren. Man kann sagen, dass dies die einfachste Lösung ist, jedoch nicht in allen Fällen möglich ist. Was tun Sie beispielsweise, wenn in Ihrer Stadt oder Ihrem Mikrodistrikt das Wasser planmäßig abgeschaltet wird? Die Pumpe löst das Problem der Wasserknappheit nicht vollständig. In diesem Fall muss eine zusätzliche Wasserquelle geschaffen werden. Oder Sie sollten sich zumindest eine Ausrüstung kaufen, um eine kleine Menge Wasser zu sichern.

Wenn Sie alles entschieden haben und in Ihrem Fall die Installation der Pumpe die ideale Lösung ist, ist es wichtig, sich mit allen Feinheiten der Auswahl dieses Geräts vertraut zu machen. Zunächst muss jedoch auf die Ursachen des Unterdrucks eingegangen werden. Obwohl das Hauptaugenmerk dieses Artikels auf der Wahl einer Pumpe liegt, werden wir dieses Problem auf komplexe und breitere Weise mit Ihnen behandeln. Wir werden insbesondere prüfen, wie der optimale Druck im Wasserhahn für den normalen Betrieb von Haushaltsgeräten (Waschmaschine, Geschirrspülmaschine), die Benutzerfreundlichkeit von Sanitärgeräten usw. sein sollte.

Wasserdruck - so soll es sein

Im Allgemeinen wird der Druck in Atmosphären oder Bar gemessen. 1 bar entspricht also 0,99 Atmosphären. Wenn wir von Wohnungen in mehrstöckigen Privathäusern sprechen, gibt es Normen, die den Druck auf die Eingänge des Hauses und den Eingang zu jeder Wohnung regulieren. Diese Regelungen sind in SNIP 2.04.02-84 und SNIP 2.04.01-85 beschrieben.

Die Tabelle zeigt den Druck in verschiedenen Bereichen sowie in der Wohnung und im Haus:

Für den Hausanschluss und den täglichen Bedarf genügen 2 atm Druck. Es gibt jedoch Ausnahmen. Für eine Duschkabine mit Hydromassage-Funktion sowie für ein Badezimmer mit Whirlpool ist ein Druck von bis zu 4 atm erforderlich.

Einige glauben vielleicht, je besser der Druck im System ist, desto besser. Es gibt aber auch eine Rückseite der Münze. Wenn der Druck zu hoch ist, z. B. von 6,5 atm und mehr, können Rohrverschraubungen und andere Verbindungen möglicherweise nicht standhalten. Wasserhähne, Wasserhähne und andere Wasserinstallationsgeräte können ebenfalls beschädigt werden.

So bestimmen Sie den Wasserdruck

In Anbetracht der obigen Daten ist es wichtig, den Wasserdruck zu Hause bestimmen zu können. Diese Aufgabe wird vereinfacht, wenn bereits ein Messgerät vorhanden ist - ein Manometer am Eingang der Wasserversorgung Ihrer Wohnung (siehe Foto):

Doch wie die Praxis zeigt, hat selten jemand solche Geräte. Aus diesem Grund bieten wir Ihnen in diesem Abschnitt verschiedene Methoden zur Bestimmung des Wasserdrucks an.

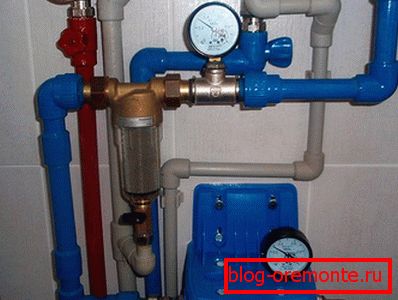

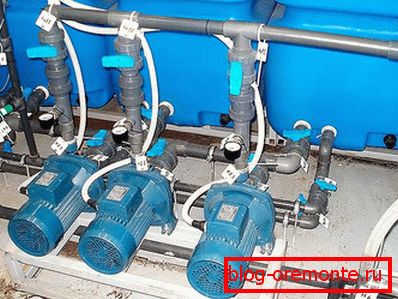

Stationäres Messgerät - die optimale Lösung

Wenn Sie eine Rohrleitung installieren oder austauschen, können Sie ein stationäres Manometer installieren, um den Wasserdruck im System zu messen. In diesem Fall müssen Sie nicht auf improvisierte Mittel zurückgreifen.

Im Idealfall wird ein Druckmesser in der Nähe jeder Sanitärvorrichtung installiert. Aus ästhetischer Sicht ist dies jedoch ein klarer Nachteil. Außerdem ist dies eine kostspielige Freude.

Wenn Sie der Übung folgen, wird das Manometer direkt am Eingang der Wohnung installiert. Damit bis zum Tresen. Warum Es ist sehr einfach: Der Filter, das Rückschlagventil und der Zähler selbst setzen den Druck bereits ab. Wenn Sie sich also für die Anzeige direkt am Eingang interessieren, wird das Manometer so installiert.

Denken Sie jedoch daran, dass der Druck bei allen Verbrauchern unterschiedlich sein wird, da er durch viele Barrieren in der Pipeline fällt. Die folgenden Elemente beeinflussen am meisten die Abnahme des Wasserdrucks:

• Stellen mit einer Änderung des Rohrdurchmessers;
• Einbau von Steuer- und Absperrventilen;
• Filter;
• Tees;
• dreht sich;
• Schläuche (auf der Toilettenschüssel, in der Duschkabine usw.).

In Anbetracht dessen ist der Wasserdruckindikator am Eingang der Wohnung und am Ausgang eines bestimmten Verbrauchers unterschiedlich. Wenn Sie kein Druckmessgerät installiert haben, bieten wir Ihnen nachfolgend zwei Messmethoden, für die ein tragbares Druckmessgerät und ein Schlauch benötigt werden.

Video: stationärer Manometerbetrieb

Manometer in der Dusche zum Testen

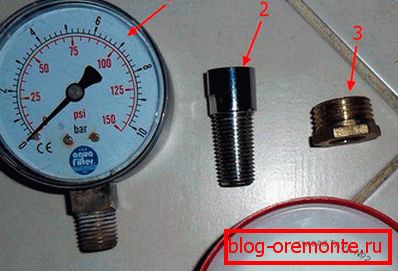

Eine der einfachsten Methoden zur Druckmessung besteht darin, anstelle eines Brausekopfs ein Manometer zu installieren. Dazu müssen Sie Folgendes vorbereiten:

• Thread-Erweiterung;
• Wasserdruckmesser bis 6 atm;
• Adapter zum Thread?
• Fum-Tape.

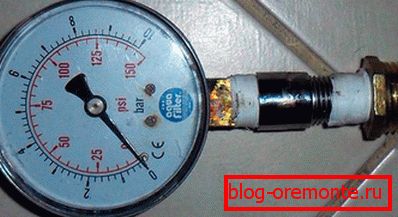

Alle diese Elemente sollten miteinander verbunden werden. Befestigen Sie dazu die Metalllehre an der Lehre und nach dem Übergang zu? Faden. Verwenden Sie zum Abdichten des Fadens unbedingt ein Dichtungsband. Es ist wichtig, eine feste Verbindung herzustellen, da sonst keine genauen Messungen durchgeführt werden können.

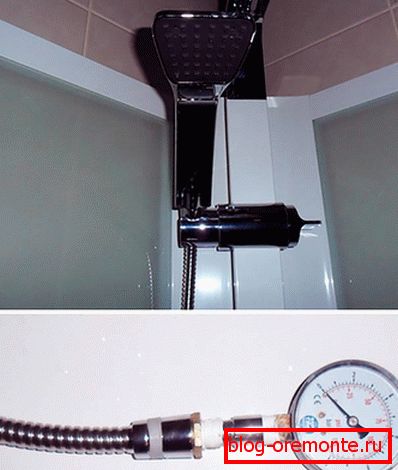

Danach schrauben Sie die Gießkanne in der Duschkabine ab und befestigen Sie stattdessen unsere Konstruktion mit einem Manometer. Es ist wichtig, darauf zu achten, dass der Dichtungsgummi in der Nuss unter der Gießkanne nicht verloren geht. Es sieht so aus:

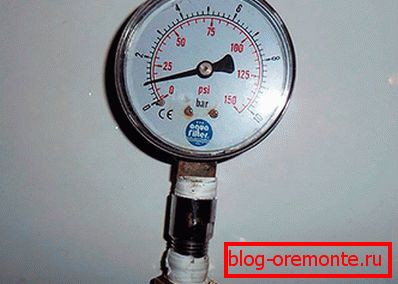

Jetzt können Sie den Wasserhahn öffnen und den Wasserdruck messen. Gleichzeitig ist es wichtig, eine Operation durchzuführen: Um Luft in der Dusche zu vermeiden, schalten Sie die Wasserzufuhr von der Dusche mehrmals zum Wasserhahn. Die Luft kommt heraus und Sie können den Druck herausfinden.

Aber hier sollten Sie nicht zu Schlussfolgerungen eilen. Tatsache ist, dass Wasser durch ein komplexes Rohrsystem in die Dusche eintritt. Außerdem ist bekannt, dass je mehr Wasser das Wasser durchläuft und je dünner das Rohr ist (der Durchmesser des Schlauchs ist viel kleiner als der Durchmesser des Eingangsrohrs zur Wohnung), desto stärker fällt der Druck ab. Auf diese Weise können Sie auf diese Weise nur die Druckanzeige an diesem Sanitärgerät ermitteln. Wenn ein solcher Vorgang beispielsweise in der Nähe einer Waschmaschine durchgeführt wird, unterscheidet sich die Anzeige geringfügig, da der Durchmesser des Schlauchs größer ist als der Durchmesser der Dusche.

Diese Methode ist praktisch, weil Sie feststellen können, ob die Leitung verstopft ist. Sie stellen zum Beispiel fest, dass der Wasserdruck im Badezimmer gut ist und die Küche relativ niedrig ist. Durch die Installation des Manometers und den Vergleich der Indikatoren können Sie leicht feststellen, an welchem ​​Abschnitt der Rohrleitung eine Verstopfung vorliegt.

Vergessen Sie nicht, das Wasser abzustellen, bevor Sie den Duschkopf vom Schlauch abnehmen oder einen anderen Wasseranschluss demontieren. Ansonsten können Sie der Flutung nicht entkommen.

Video: hausgemachtes Manometer

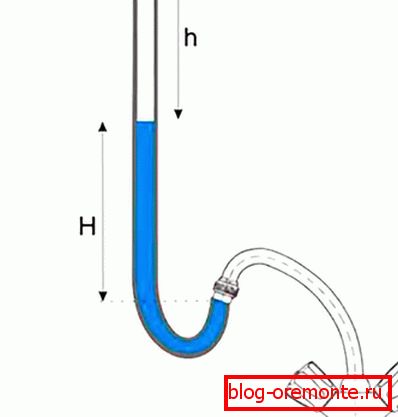

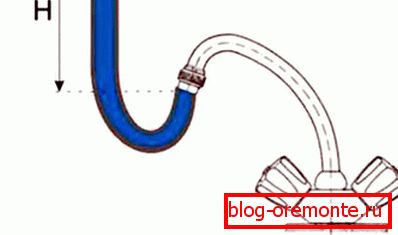

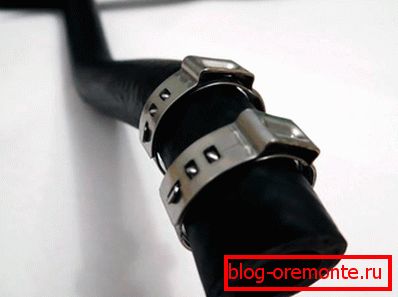

Mit einem Schlauch den Druck berechnen

Wenn nicht genau, können ungefähre Druckmessungen mit einem herkömmlichen 2 Meter langen Schlauch durchgeführt werden. Diese Methode wird hauptsächlich nur zur Messung des Drucks am Leitungswasserausgang verwendet.

Eine wichtige Voraussetzung ist die Verwendung eines transparenten Schlauchs. Dadurch werden die erforderlichen Messungen vorgenommen.

Der Messvorgang ist wie folgt:

Bei allen Messungen sollten Sie einige Berechnungen mit der folgenden Formel durchführen:

P = Ratm? H0 H1

In dieser Formel:

• P - Druck in der Rohrleitung am Auslass des Ventils, gemessen in atm;
• Ratm - Druck im Schlauch bis zur Öffnung des Ventils, gemessen in Atmosphären;
• H0 - die Länge des Schlauches vor dem Test beginnt bei Null;
• H1 - die Länge des Schlauches zwischen dem Schlauch und dem festgelegten Wasserstand.

Denken Sie jedoch daran, dass solche Berechnungen der Realität nahe kommen, genauer gesagt, der Druck kann mit den oben beschriebenen Methoden gemessen werden.

Ursachen für niedrigen Wasserdruck in der Wasserversorgung

Bevor Sie Maßnahmen ergreifen, ist es wichtig, die Ursache des Unterdrucks zu ermitteln. In einigen Fällen löst der Kauf und die Installation von Pumpausrüstung das Problem nicht vollständig. Die Gründe können unterschiedlich sein:

• Wasserleck auf der Wasserstraße;

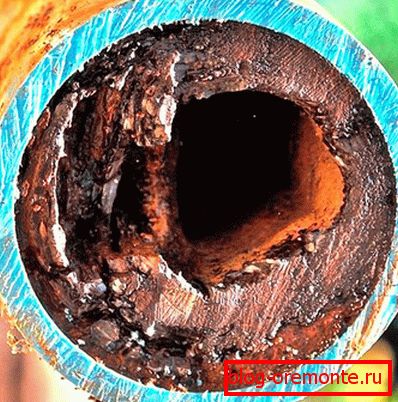

• Überwachsen des Innendurchmessers von Rohren;
• Wasserfilter verstopft;
• defekter Hahn oder andere Absperrventile.

Ursache für niedrigen Druck ist oft ein schlechter Service für den Wasserversorger. Zum Beispiel können Hilfsprogramme absichtlich den Betrieb einer oder mehrerer Pumpen abschalten, um zu sparen. Dadurch erhält der Verbraucher Wasser, sein Druck lässt jedoch zu wünschen übrig.

Bemerkenswert ist die Tatsache, dass gemäß der Verordnung von SNIPA Nr. 2.04.02 von 1984 sowie der Verordnung 307 von 2006 der Mindestwasserdruck für ein einstöckiges Haus 1 atm beträgt. Wenn das Haus 2 Etagen hat, dann 2,4 atm.

Im Folgenden werden verschiedene Methoden zur Erhöhung des Wasserdrucks sowie die Option bei der Installation von Pumpausrüstung detailliert beschrieben.

Video: Ursachen für niedrigen Wasserdruck in der Rohrleitung

Dieses Video zeigt Ihnen, dass der Wasserdruck aufgrund eines verstopften Belüfters niedrig sein kann:

Hier erfahren Sie, dass der Wasserdruck aufgrund eines verstopften Filters zur groben Reinigung abfallen kann:

Und hier wird gesagt, warum durch das Rückschlagventil ein schwacher Druck entstehen kann:

Wie man den Druck erhöht

Wenn man davon ausgeht, dass die Pumpe installiert wird, ist dies ein absolutes Allheilmittel für das Problem des niedrigen Drucks. Diese Option ist nur in einem Fall möglich, wenn Wasser fehlerfrei in die Rohrleitung fließt. Wenn das Wasser ständig heruntergefahren wird, kann der Leerlauf der Pumpe zum Ausfall führen, wenn wir über die Stadtautobahn sprechen. Wenn kein Wasser vorhanden ist, überhitzt sich die Pumpe einfach und der Motor brennt. Wasser ist ein natürlicher Kühler. Es gibt jedoch einen Ausweg - die Installation einer speziellen Automatisierung, zum Beispiel:

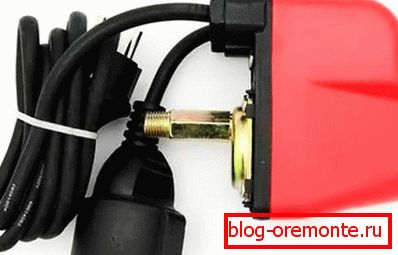

• Relais zum Schutz gegen Trockenlauf;
• Wasserstandssensor;
• Wasserdurchflusssteuerung.

Dieses Gerät ist so ausgelegt, dass die Pumpe ohne Wasser abgeschaltet wird. Dadurch ist die Pumpe vollständig vor möglichen Beschädigungen geschützt.

Video: Schützen Sie die Pumpe vor dem Trockenlaufen

Wenn Sie in einem Mehrfamilienhaus wohnen, beeinträchtigt die Installation einer Pumpe zur Druckerhöhung die Wasserqualität Ihrer Nachbarn erheblich. Um dies zu verhindern, können einige Maßnahmen ergriffen werden. Gleichzeitig sollten die Lösungen für eine Wohnung und ein Privathaus unterschiedlich sein. Warum Jetzt sehen Sie selbst.

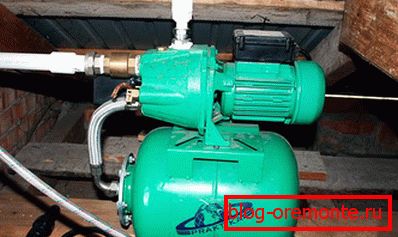

Die Nuancen der Installation der Pumpstation

In diesem Fall ist die Zentrifugalpumpe vom selbstansaugenden Typ eine wesentliche Komponente. Diese Ausrüstung ermöglicht es, selbst bei Nulldruck Wasser aus einer bestimmten Tiefe zum Eingang zu heben. Gleichzeitig wird ausreichend Wasserdruck zur Verfügung gestellt.

Zusätzlich ist diese Station mit einem Druckschalter ausgestattet. Wenn der Druck in der Rohrleitung abnimmt, schaltet sich die Pumpe automatisch aus / ein. Außerdem wird im Vorratstank ein Wasservorrat unter ausreichendem Druck angelegt. Es wird nur in Fällen konsumiert, in denen es auf der Autobahn fehlt. Infolgedessen sorgt diese Anlage für einen geringen Wasservorrat und den erforderlichen Druck. Diese Methode ist jedoch nur für Privathäuser relevant.

Betrachten Sie dieses Beispiel: Wie Sie wissen, haben die Mieter in den oberen Etagen des Hauses häufig ein Wassermangelproblem. Wenn sie anfangen, es auf die oben genannte Weise zu lösen, wird das ganze Haus, zumindest unter den Pächtern, bald um einen Wasserstrahl kämpfen. Dies kann zu Bußgeldern von Dienstprogrammen für Sie führen. Schließlich ist der Einbau von Pumpanlagen ohne entsprechende Genehmigungen verboten. Außerdem führt die Installation einer Pumpe zu einer Unwucht in der gesamten Leitung. Denken Sie auch daran, dass selbstansaugende Pumpen technische Einschränkungen haben. Sie können das Wasser auf eine Höhe von etwa 8 Metern anheben. Wenn Sie also in der dritten Etage wohnen, wird es mit einer Strecke funktionieren, von den darüber liegenden Etagen ganz zu schweigen.

Video: Installation und Inbetriebnahme der Pumpstation

Installation von Backup-Wasser - wie zu implementieren

Dieses System ist am effektivsten, wenn Sie das Wasser rechtzeitig abschalten. Der installierte Tank ist mit kaltem Wasser gefüllt. Alle nachfolgenden Wasserströme werden von dort ausgeführt. Es ist mit einer Pumpe und anderen Geräten ausgestattet. Auf Kosten davon ist der Wasserdruck in allen Häusern oder Wohnungen ausreichend. Plus, das löst das Problem der Wasserabschaltung, Sie haben es rund um die Uhr. Dies gilt nicht nur für den Fall, dass der Strom abgeschaltet wird.

Die Installation von Backup-Wasser lässt sich in Privathaushalten einfacher implementieren. Die Wohnung ist ziemlich problematisch, um Platz für die Installation von Reservekapazitäten zu reservieren. Ist das, dass Sie viele Räume haben, und Sie können einen für solche Bedürfnisse zuweisen, oder Sie wohnen in der obersten Etage und die Kapazität kann auf dem Dachboden installiert werden. Eine solche Lösung führt nicht zu einem Ungleichgewicht in der Steigleitung.

Um das Projekt umzusetzen, müssen Sie eine geeignete Kapazität finden. Meistens für diesen Kunststofftank verwendet. Heute finden Sie Modelle mit unterschiedlichen Verschiebungen. Die Wahl des Tankvolumens hängt vom geschätzten Wasserverbrauch in Ihrer Familie ab. Für eine Familie von 3-4 Personen reicht das Fassungsvermögen von 500 Litern.

Video: Reservewasser in der Wohnung

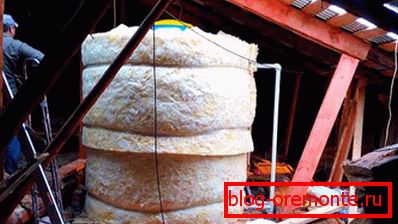

Platzieren Sie den Tank, um ihn zu installieren

Für Wohnungen könnte ein geeigneter Platz ein Balkon / Loggia, ein Abstellraum, ein Badezimmer und andere Räume sein, in denen der Zugang frei ist. Wenn Sie in der vorletzten oder vorletzten Etage wohnen, ist es sinnvoll, die Möglichkeit zu prüfen, auf dem Dachboden einen Tank zu installieren. In diesem Fall muss der Behälter jedoch sorgfältig isoliert werden und Sicherheitsmaßnahmen treffen, damit er nicht gestohlen wird.

Wenn die Hilfstrommel und die Pumpausrüstung in der Wohnung installiert sind, ist es wichtig, dass die Pumpe geräuschlos ist. Andernfalls wird es Sie ärgern und Ihren Nachbarn Unbehagen bereiten.

Was das Privathaus angeht, ist alles viel einfacher. Der gewählte Ort kann ein Keller oder ein anderer technischer Raum sein. Die Hauptbedingung ist, dass es erhitzt wird.

Einbau des Speichertanks

Daher müssen Sie zusätzlich zum Speicher eine Pumpe erwerben, vorzugsweise eine stille Pumpe. In dieser Kategorie können Sie Geräte wie Marken finden:

• Grundfos MQ;
• ‚S;
• Pedrollo 3 CPm und dergleichen.

Außerdem muss eine Automatisierung installiert werden, die notwendigerweise ein Pumpenschutzrelais gegen Trockenlauf beinhaltet. Dieses Relais signalisiert das Ein- und Ausschalten der Pumpe. Dadurch wird die Pumpausrüstung vor Bruch geschützt.

Um zu verhindern, dass sich die Pumpe mit minimalem Wasserdurchfluss einschaltet, kann das System mit einem Hydrospeicher ausgestattet werden. Das Volumen beeinflusst direkt die Einschalt- / Ausschaltfrequenz der Pumpe.

Das gesamte Schema des Reservespeichers funktioniert also nach diesem Prinzip: Sobald sich das Wasser im Wasserhahn oder Mischer einschaltet, schaltet sich die Pumpe ein und druckt aus. Wenn der Wasserspeicher erschöpft ist, sendet das Relais ein Signal zum Ausschalten der Pumpe. Dadurch ist der Betrieb des gesamten Systems sicher und wirtschaftlich.

Video: Merkmale der Installation und Montage der Speicherkapazität

Das Fass muss mit einem Schwimmer komplettiert werden. Sobald es gefüllt ist, sperrt der Schwimmer die Wasserversorgung. Das System gleicht völlig dem Funktionsprinzip des Toilettenspülkastens Ein Grobwasserfilter ist ebenfalls installiert. Es ist am Eingang der Autobahn zum Haus sowie vor der Pumpe montiert. Dadurch dringen keine Anschlüsse in den Vorratsbehälter sowie in die Pumpe ein, wodurch dieser beschädigt werden kann.

Sie können ein zusätzliches Filtersystem installieren, dies ist optional. Denken Sie jedoch daran, dass der Filter durch die Anwesenheit von Filtern leicht reduziert wird.

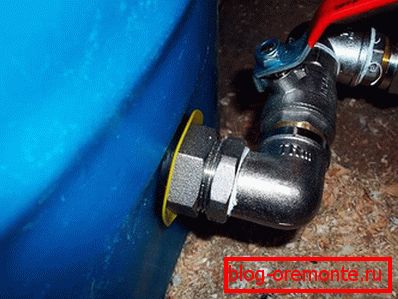

Das Reservewasserspeichersystem ist außerdem mit Absperrventilen, Rückschlagventilen, erforderlichen Armaturen und anderen Komponenten ausgestattet. Sie können mehr über die Verbindung erfahren, indem Sie die im Artikel vorgestellten Schemata betrachten.

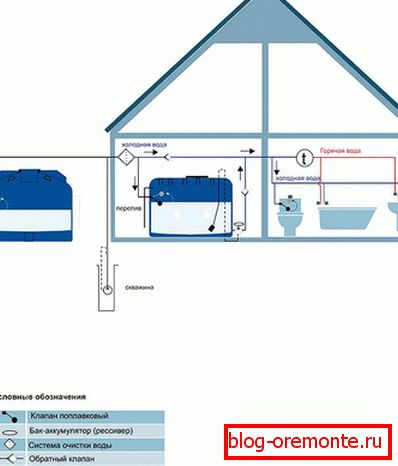

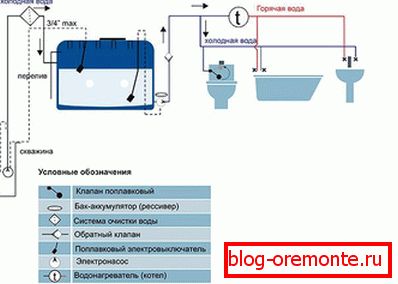

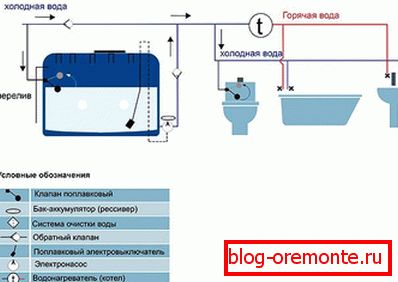

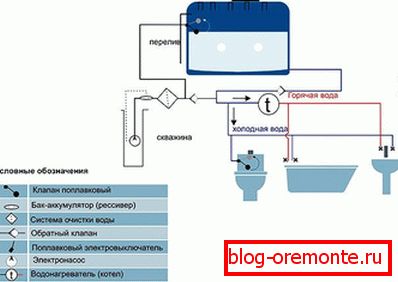

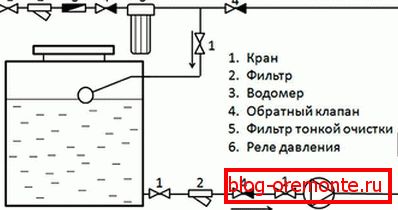

Schemen: Anschluss eines Reservoirs für Wasser

Pumpstation am gesamten Steigrohr

Eine weitere Option, mit der Sie den Wasserdruck in der Wohnung erhöhen können, ist die Installation im Untergeschoss einer leistungsstarken Pumpstation, eines großen Speichertanks und eines Hydrospeichers. In diesem Fall wird der notwendige Druck in der gesamten Steigleitung im Treppenhaus aufrechterhalten, und Wasser ist rund um die Uhr vorhanden. Obwohl diese Lösung die beste Lösung zu sein scheint, ist sie äußerst schwierig zu implementieren. Nicht alle Ihre Nachbarn werden sich aus finanziellen Erwägungen bereit erklären, eine solche Großarbeit zu leisten. Und für einige, wie zum Beispiel für ältere Menschen, reicht ein solcher Wasserdruck im Wasserhahn aus.

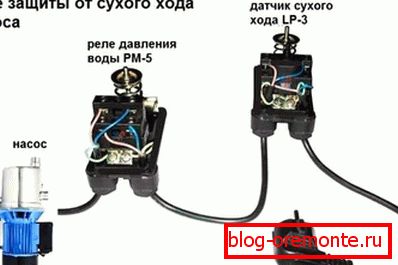

Funktionsprinzip des Schutzrelais Trockenlauf

Das Relais dient zur Steuerung des Wasserdrucks im System. Wenn der Druck unter den Sollwert fällt, wird das Relais aktiviert und der Versorgungskreis unterbrochen. Die Pumpe ist ausgeschaltet und somit gegen Trockenlauf geschützt. Eines der Hauptelemente des Relais - die Membran. Sie reagiert direkt auf die Kontaktgruppe und den Druck. Wenn der Wasserdruck abnimmt, drückt die Membran auf die Kontaktgruppe und schaltet den Strom ab.

Aufgrund der Werkseinstellungen kann das Relais auf Druck im Bereich von 0,1 bis 0,6 atm reagieren. Bei diesem Druck wird das Relais aktiviert und verhindert, dass die Pumpe trocken läuft.

Video: Trockenlaufrelais

Relais und Hydroakkumulator: Kann man sie zu einem System zusammenfassen?

Wenn Sie einen Hydroakkumulator in Ihrem System verwenden, bietet das Relais der Pumpe keinen 100% igen Schutz gegen Trockenlauf. Dies liegt an der Funktion des Systems. Das Relais wird vor dem Speicher und dem Druckschalter installiert. Zwischen dem Schutz und der Pumpe befindet sich normalerweise ein Rückschlagventil. Dadurch steht die Membran im Inneren des Relais immer unter Druck, der durch einen Hydroakkumulator erzeugt wird.

Zur Verdeutlichung betrachten wir die folgende Situation: Es gibt einen geringen Wasservorrat im Speicher, während sich kein Wasser in der Quelle befindet. Außerdem wird die untere Druckschwelle normalerweise im Bereich von 1,4 bis 1,6 atm eingestellt, die Membran im Relais funktioniert nicht, da tatsächlich Druck im System vorhanden ist. Dadurch läuft die Pumpe trocken. Die Pumpe schaltet sich nur in zwei Fällen aus: Wenn Wasser aus dem Speicher verbraucht wird oder wenn die Pumpe verbrannt wird. Geschieht dies, wenn sich Wasser in der Anlage befindet, besteht keine Gefahr. Eine andere Sache, wenn dies in Abwesenheit von Wasser geschieht. Zum Beispiel wurde in der Nacht der Tank entleert, die Hände wurden gewaschen und der Tank wurde mit Wasser gefüllt. In diesem Fall schaltet sich die Pumpe natürlich ein, es erfolgt jedoch kein Abschaltsignal. Am Morgen ist die Pumpe wahrscheinlich defekt.

Wenn das System mit einem Hydroakkumulator ausgestattet ist, sollten andere Geräte zum Schutz gegen Trockenlauf verwendet werden.

Video: Warum brauchen Sie einen Hydroakkumulator, wie er angeschlossen und berechnet wird

In diesem Video erfahren Sie mehr über die Rolle des Hydroakkumulators:

Diese Geschichte erzählt vom Wirkprinzip des Akkumulators:

In diesem Video erfahren Sie, wie Sie die Kapazität des Akkus berechnen können:

Wasserstandssensor - Alternative zum Trockenlaufrelais

Derartige Sensoren sind in Reservetanks sowie bei Wells / Wells montiert. In unserem Fall betrachten wir den Schwimmersensor, obwohl es einen Analog-Elektronik-Sensor gibt.

Es gibt zwei Arten des Schwimmersensors:

1. Beim Entleeren (dieser Sensor verhindert das Trockenlaufen der Pumpe).
2. Beim Füllen (dieser Sensor verhindert das Überlaufen von Wasser).

In unserem Fall ist der Sensor zum Entleeren genau die richtige Option, um den Trockenlauf der Pumpe vollständig zu beseitigen:

Das Funktionsprinzip ist einfach: Befindet sich Flüssigkeit im Behälter, befindet sich der Schwimmersensor oben, wenn der Füllstand abgesenkt wird, so dass der Stromkreis des Stromnetzes unterbrochen wird und der Sensor abgesenkt wird. Dadurch wird die Pumpe vollständig abgeschaltet. Es schaltet sich nicht ein, bis der Pegel nicht mehr auf der gewünschten Anzeige liegt und der Sensor erneut ein Signal zum Einschalten gibt.

Um zu verhindern, dass die Pumpe leer läuft, ist das Schwimmerkabel mit dem Drahtbruch der Phase verbunden.

Video: Schwimmerschutz der Pumpe gegen Trockenlauf

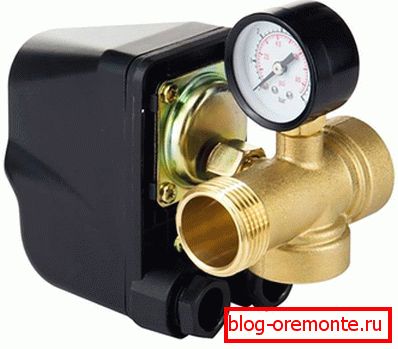

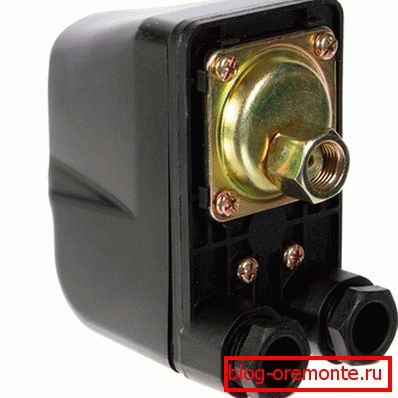

Wasserdruckschalter zur Steuerung des Pumpenbetriebs

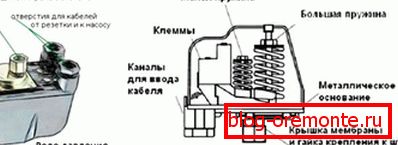

Der Druckschalter besteht aus zwei Elementen: einem hydraulischen und einem elektrischen. Im hydraulischen Teil befindet sich eine Membran. Es drückt auf zwei Federn (klein und groß). Aufgrund dessen wird ein Signal zum Ein- und Ausschalten der Pumpe gegeben. Der elektrische Teil umfasst eine Gruppe von Kontakten, die den Stromkreis schließen / schließen. Weitere Einzelheiten finden Sie in der Abbildung:

Es ist erwähnenswert, dass das Relais in zwei Ausführungen erhältlich ist:

• elektronisch;
• mechanisch.

Da das mechanische Relais günstiger ist, wird es häufiger bei der Anordnung von Wasserversorgungssystemen eingesetzt.

Anschlussdiagramm des Druckschalters

Aufgrund ihres Aufbaus wird deutlich, dass die Verbindung in zwei Schritten erfolgt, zuerst zum elektrischen Teil und dann zur Wasserversorgung. Dieses Gerät muss nicht bewegt werden, daher wird die Installation dauerhaft durchgeführt. Überlegen Sie, wie Sie die Verbindung zum Stromnetz und zur Wasserversorgung herstellen.

Wir verbinden den elektrischen Teil

Dies ist nicht notwendig, aber es ist besser, eine separate elektrische Leitung für den Druckschalter zu organisieren, so dass die Wahrscheinlichkeit größer ist, dass er länger hält. Dazu wird der Draht der Schalttafel zugeführt und ein einzelner Fehlerstromschutzschalter montiert.

Wenn ein Druckschalter angeschlossen ist, muss dieser unbedingt geerdet sein. Dies erklärt sich aus der Tatsache, dass dieses Gerät Wasser und Strom kombiniert, was bereits unsicher ist.

Innerhalb des Relais befinden sich 3 Kontaktpaare, von denen jedes seinen eigenen Zweck hat:

1. Erdung
2. Zum Verbinden der Null- und Phasenkabel von der Steuerkonsole aus.
3. Für Drähte von der Pumpe.

Der Anschluss erfolgt nach dem Schema des Herstellers.

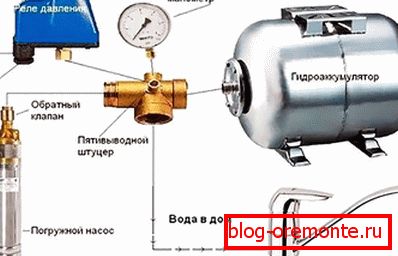

Wir schließen an die Wasserversorgung an

Der einfachste und kostengünstigste Weg, einen Druckschalter an ein Wasserversorgungssystem anzuschließen, ist die Installation eines speziellen Adapters, der über die erforderlichen Auslässe verfügt. Zu diesem Zweck wird eine fünfpolige Verbindung verwendet, siehe Anschlussplan:

Verbindet mit dieser Armatur: Manometer, Hydroakkumulator, Pumpe, Ausgang zum Wasserversorgungsnetz im Haus und dem Druckschalter. Dank des Manometers ist es einfacher, den Druck im System zu überwachen und das Relais zu regeln.

Dieses Verbindungsschema hat seine Vorteile. Das Wasser fließt unter Umgehung des Hydroakkumulators in das Haus. Zuerst fließt das Wasser in die Hähne und erst dann wird der Tank gefüllt.

Video: Druckschalteranschluss

Relaiseinstellung

Wir betrachten den Anpassungsprozess am Beispiel des Druckschaltermodells RDM-5:

In diesem oder jenem Sanitärsystem ist es möglich, eine individuelle Anpassung vorzunehmen. In der Regel verfügt das neue Relais (Werksrelais) über Standardeinstellungen, eine Mindestdruckschwelle von 1,5 atm und eine Höchstschwelle von 2,9 atm. Wenn dies nicht erforderlich ist, können diese Anzeigen unabhängig zurückgesetzt werden.

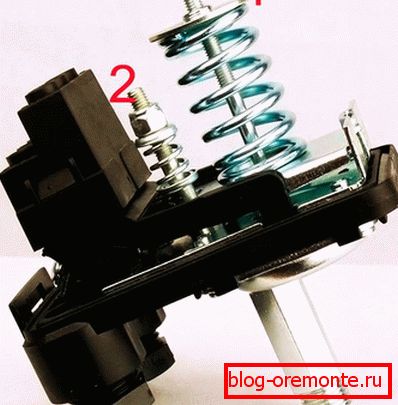

Wie oben gesagt, hat das Relais zwei Federn - kleine und große. Die Einstellung erfolgt also durch Anziehen der Muttern an den Federn. Wenn die Muttern gelöst werden, fällt der Druck ab, wenn sie festgezogen werden, steigt der Druck. Eine Umdrehung der Mutter beträgt im Durchschnitt 0,6 bis 0,8 atm. Drehen Sie sie deshalb nicht viel.

Pumpenklassifizierung для увеличения давления воды

Die technischen Merkmale werden unterschieden, nach denen sich die Pumpen unterscheiden:

• Betriebsmodus;
• Kühlprinzip;
• Anwendung.

Pumpe und Pumpstation: Vor- und Nachteile

Die Pumpe und die Pumpstation haben ihre eigenen Eigenschaften, die in der Tabelle aufgeführt sind:

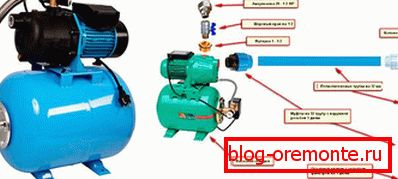

Pumpstation: Funktionsprinzip

Da die Pumpstation den Druck erhöht, ist für ihre Implementierung ein großer Aufwand erforderlich. Das Ergebnis der Erhöhung des Wasserdrucks in der Pipeline wird jedoch beeindruckend sein. Für seine Implementierung wird also zusätzliche Ausrüstung erforderlich sein:

• Relais zur Steuerung des Systems;
• Kreiselpumpe;
• Hydroakkumulator.

Bei der Verwendung verwendet der Verbraucher das Wasser, das sich im Hydroakkumulator ansammelt. Durch die Verwendung werden Druckstöße vollständig vermieden. Sie können das Wasser auch dann verwenden, wenn die Wasserversorgung unterbrochen ist. Die Arbeit der Pumpstation wird durch ein Relais geregelt. Wenn der Druck abfällt, schaltet die Pumpe ab.

Arten von Pumpstationen

Alle Pumpstationen sind in 2 Typen unterteilt:

• Auswerfer mit einem entfernten oder eingebauten Auswerfer;
• kein Auswerfer

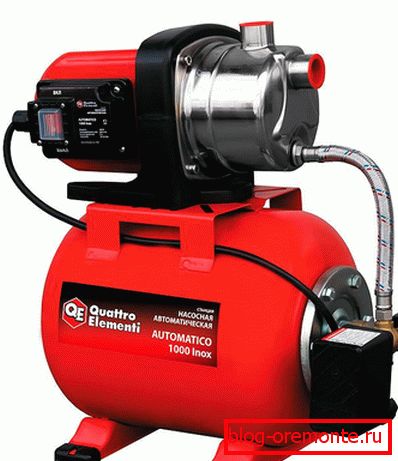

Der Ejektor ist mit einer Jet-Zentrifugalpumpe (selbstansaugend) ausgestattet. Modelle mit eingebautem Ejektor sind weniger empfindlich gegenüber Luft im System und bieten einen hohen Wasserdruck. Minus - die Unfähigkeit, das Wasser aus einer großen Tiefe und starken Geräuschen beim Arbeiten anzuheben.

Um Wasser aus einer Tiefe von 20 Metern oder mehr anzuheben, benötigen Sie eine Station mit einem tragbaren Auswerfer. Diese Pumpstation kann bis zu 40 m vom Brunnen entfernt aufgestellt werden, wenn wir über die Mängel sprechen, ist dies eine hohe Empfindlichkeit gegenüber Schmutzwasser und das Vorhandensein von Luft im System.

Bei Nicht-Ejektorpumpen wird für die Wasserversorgung ein spezielles mehrstufiges Design verwendet. Ihre Arbeit ist praktisch still. Diese Pumpe verbraucht weniger Strom. Die Absorptionstiefe beträgt jedoch nicht mehr als 9 Meter.

Pumpstationen werden nach der Art des verwendeten Behälters unterteilt:

• Kumulativ Der Tank wird separat von der Station montiert, unter der Decke montiert, auf dem Dachboden installiert und dergleichen. Ein solcher Antrieb wird heutzutage praktisch nicht verwendet, da er schwer ist, eine Überflutungsgefahr birgt und nicht genügend Kopf bietet.
• Membrantank Die Kapazität ist im Keller montiert, da der Wasserstand von der Batterie reguliert wird. Der Tank ist klein. Meist für flache Brunnen verwendet.

Außerdem sind die Pumpstationen nach Wasserquellen aufgeteilt:

• Tief Das Vorhandensein eines zuverlässigen Falls. Das Gerät kann vollständig in Wasser getaucht werden.
• Tauchboot Der Auswerfer wird oben platziert und der Schlauch wird ins Wasser abgesenkt. Diese Pumpe kann jedoch verwendet werden, wenn sich das Wasser nicht tiefer als 9 Meter befindet.

Worauf Sie bei der Auswahl eines Geräts achten müssen

Wenn Sie bereits eine Pumpe gekauft haben, um den Druck zu erhöhen, ist es wichtig, einige wichtige Parameter zu beachten:

• Querschnitt Rohrdurchmesser;
• maximale Leistung und Druckleistung;
• Leistung;
• welcher Geräuschpegel wird während des Betriebs erzeugt;
• für die Sanitärsysteme können heißes / kaltes Wasser verwendet werden;

Denken Sie daran, dass die von Ihnen gekaufte Pumpe den Wasserdruck im Durchschnitt auf 4 atm und bis zu 40% erhöhen kann. Daher ist ihre Verwendung unter Bedingungen eines konstanten Wasserdrucks in der Rohrleitung von 1,5 atm möglich.

Unter anderem sollten Sie die Qualität Ihrer Verkabelung bestimmen. Häufig kann eine neu installierte Pumpe aufgrund der niedrigen Spannung nicht den erforderlichen Druck liefern. Daher kann es erforderlich sein, eine einzelne Leitung zu führen.

Wichtige technische Daten

In der folgenden Tabelle sind einige technische Spezifikationen aufgeführt, auf die Sie bei der Auswahl einer Pumpe unbedingt achten sollten:

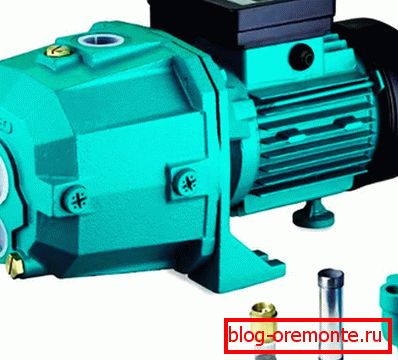

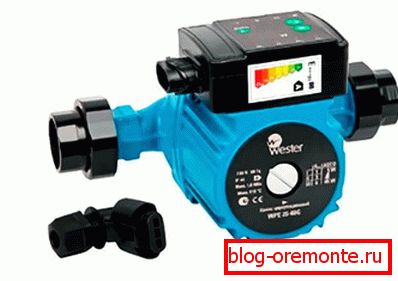

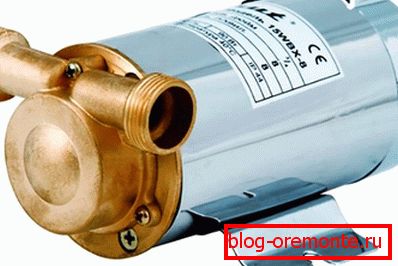

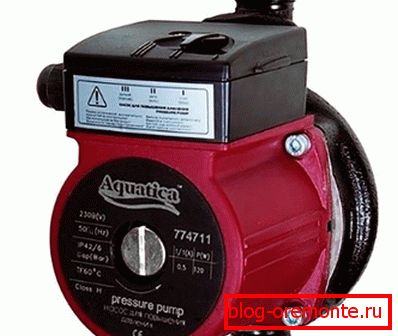

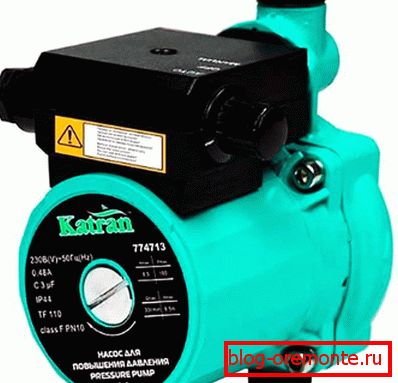

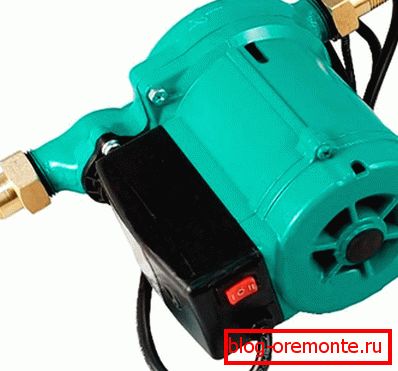

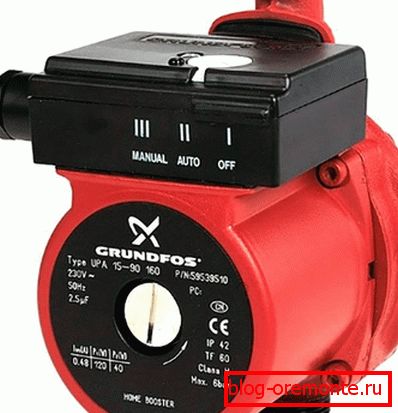

Druckerhöhungspumpenmodelle

Betrachten Sie nun die Modelle und Merkmale der verschiedenen Wasserpumpen, mit denen der Druck erhöht werden kann. Es ist auch erwähnenswert, dass die Preise in den einzelnen Regionen unseres Landes leicht voneinander abweichen können:

Video: Eigenschaften von Druckerhöhungspumpen

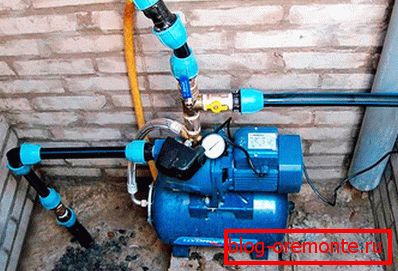

Unabhängige Installation einer Überdruckpumpe

Die Technik der Montage der Pumpe zur Druckerhöhung unterscheidet sich praktisch nicht vom Einbau einer herkömmlichen Umwälzpumpe. Der Arbeitsprozess besteht aus mehreren aufeinander folgenden Schritten:

1. Auswahl des richtigen Standorts für Pumpe und Speicher.
2. Installation des Hydroakkumulators.
3. Installation von Rohren zur Verbindung.
4. Befestigungspumpe
5. Umreifungspumpe und Hydroakkumulator.

Ein solches Pumpenaggregat ähnelt tatsächlich einer herkömmlichen Pumpstation.

Die Arbeit findet also in dieser Reihenfolge statt:

• Zuerst befestigen Sie die Haushaltspumpe an der ausgewählten Stelle. Einige Pumpenmodelle müssen nur horizontal montiert werden. Beachten Sie diesen Parameter.
• Installieren Sie den Hydroakkumulator.
• Da die Pumpe an der Wasserversorgung montiert ist, wird sofort beim Betreten des Hauses ein Rückschlagventil eingebaut.
• Bereits nach dem Anschließen der Leitung verbindet die Pumpe den Druck.
• Als nächstes wird der Querträger angeschlossen, und in Richtung der Pumpe ist auch ein Rückschlagventil montiert.
• Die verbleibenden 3 Ausgänge der Traverse werden zum Speicher, zum Pumpensteuerrelais und zu den Wasserquellen geleitet.
• Alle elektrischen Anschlüsse müssen so dicht wie möglich sein.
• Dieses System kann mit einem stationären Manometer zur Messung des Wasserdrucks im System ausgestattet werden.
• In der Steuerung (Relais) ist ein einzelner Fehlerstromschutzschalter installiert.

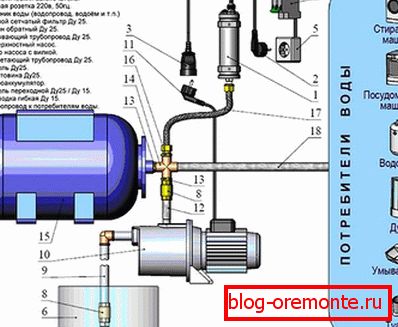

Das Prinzip dieser Verbindung basiert auf dem folgenden Schema:

Bei der Arbeit in einer privaten Wohnung ist es wichtig, einige Nuancen zu berücksichtigen. Am Eingang muss Kran installiert sein. Unmittelbar vor Arbeitsbeginn sollte es gesperrt werden. Verwechseln Sie beim Einbau der Druckerhöhungspumpe nicht die Richtung der Pfeile, die vom Feed weggerichtet werden sollten.

Alle Anschlüsse sollten so dicht wie möglich sein, um ein Austreten von Wasser und Druck zu vermeiden. Packen Sie daher jedes Gelenk sorgfältig ein. Weitere Details zur Bearbeitung finden Sie in dem für diesen Artikel vorgeschlagenen Video. Sie lernen, wie Sie die Pumpausrüstung selbstständig mit Automatik installieren.

Wir haben also mit Ihnen überlegt, den Druck in der Wasserversorgung von verschiedenen Seiten zu erhöhen. Natürlich können nicht alle Situationen beschrieben werden. Wenn Sie andere Erfahrungen in diesem Bereich haben oder sich an andere Nuancen der Arbeit erinnern, schreiben Sie unbedingt Kommentare zu diesem Artikel.

Video: Installationsmerkmale der Pumpe zur Druckerhöhung
