Satteldachsystem 2

Das Satteldach ist dank seines einfachen, zuverlässigen und vorzeigbaren Designs seit vielen Jahren beliebt. Je nach Hanglage wird es in Regionen mit unterschiedlichen Niederschlagsmengen eingesetzt. Das Sparrensystem des Satteldaches sorgt für eine natürliche Ansammlung von Niederschlag.

Giebeldachmodelle

1. Symmetrisch - beide Steigungen haben die gleiche Länge und sind im gleichen Winkel montiert. Ein solches Dach ist ein gleichschenkliges Dreieck mit stumpfen oder spitzen Winkeln.

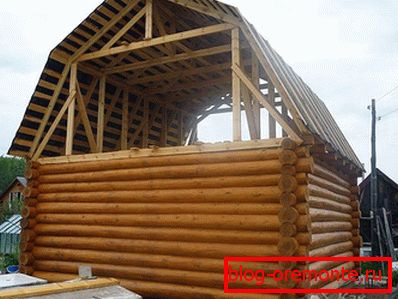

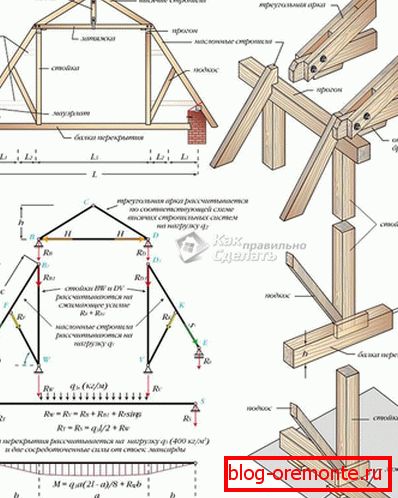

2. Das zerbrochene Dach ist für die Aufnahme des Dachgeschossraums konzipiert. Das Fachwerksystem impliziert eine komplexe Struktur mit zwei Ebenen.
3. Unterschiedliche Neigungswinkel - dies ist das ursprüngliche Design, das die ungewöhnliche Architektur des Hauses unterstreicht.

Neigungswinkel

Der Neigungswinkel wird nach der Analyse mehrerer Indikatoren ausgewählt: Art der Überdachung, Niederschlagsmenge, Windlast. In Regionen mit starkem Regen wird ein kleiner Neigungswinkel empfohlen, der jedoch mindestens 5 Grad beträgt. Schneemassen bleiben nicht auf einer steilen Oberfläche. Flachdächer mit stumpfen Neigungswinkeln eignen sich für ein windiges Klima.

Das Sparrensystem eines Satteldaches muss anerkannten Sicherheitsnormen entsprechen und normgerecht gebaut sein.

Sparrensysteme

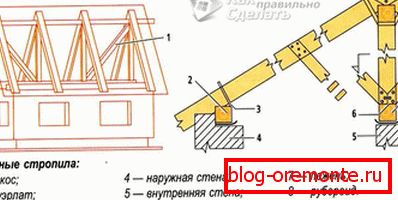

Lagerelemente und Dachsparren übernehmen die Belastung durch äußere Kräfte und verteilen sie auf die Gebäudewände. Von ihrer Zuverlässigkeit hängt die Stärke des gesamten Daches ab. Beim Aufbau einer Struktur werden zwei Sparrenvorrichtungssysteme verwendet:

• Hängefüße haben zwei Stützpunkte an den Gebäudewänden. Sie erfahren eine Belastung durch Kompression und Biegung. Wenn der Abstand der Spannweite 8 Meter überschreitet, muss der Spindelstock mit Streben installiert werden. Um die Auswirkungen von Dachsparren auf die Gebäudewände zu reduzieren, werden diese durch Ziehen miteinander verbunden.
• Aufgehängt - diese Stangen haben eine Stütze an der Innenwand oder eine spezielle Konstruktion

Wenn eines der Systeme nicht in seiner reinen Form verwendet werden kann, greifen sie auf ein Hybrid-Design zurück, das abwechselndes Aufhängen und Sparren ermöglicht.

Berechnung der Materialien

Das Giebeldach des Geräteträgersystems ermöglicht es Ihnen, die Berechnungen selbst durchzuführen, basierend auf den Kenntnissen der Geometrie. Um die Fläche der Struktur zu berechnen, müssen Sie die Länge der Neigung einstellen. Die Materialmenge hängt vom Neigungswinkel ab. Durch den spitzen Winkel können Sie sparen, gleichzeitig aber den Dachboden minimieren.

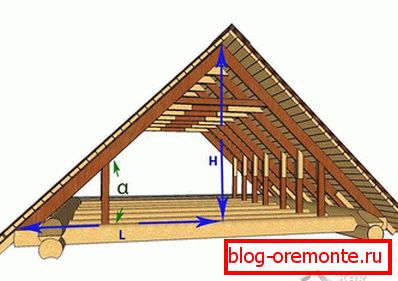

Die Höhe des Firstes, die Länge der Dachsparren und die Dachfläche werden anhand geometrischer Formeln berechnet. Der Klarheit halber passen Schema zu hause Beispiel - Nehmen wir die Steigung einer Neigung von 45 Grad, die Breite des Hauses (die Basis eines gleichschenkligen Dreiecks) - 6 m, Länge - 10 m.

Teilen Sie zuerst das Dreieck durch die von der oberen Ecke herabgesetzte Höhe in zwei Hälften. Es ergeben sich zwei rechtwinklige Dreiecke, und eines ihrer Beine ist die gewünschte Höhe des Daches. Die Höhe teilt ein gleichschenkliges Dreieck in zwei Hälften, das heißt, ein Bein ist 3 m.

3 ? tg 45⁰= 3 m

Wenn wir die Beine kennen, berechnen wir nach dem Satz des Pythagoras die Hypotenuse, die ein Sparren ist:

3² + 3² = X² .

Die Länge des Sparrens entspricht der Quadratwurzel von 18, etwa 4, 25

Die Anzahl der Sparren wird berechnet, indem die Gesamtlänge durch eine Stufe (0,6 m) geteilt wird:

10: 0,6 = 16,6 - dieser Wert muss verdoppelt werden.

Die Fläche wird berechnet, indem die Länge der Rampe und des Hauses multipliziert und der Wert mit 2 multipliziert wird:

4,25? 10? 2 = 85 m².

Mit verschiedenen Formeln können Sie die benötigte Materialmenge berechnen.

Installation des Traversensystems

Die Basis für das Dach ist das Mauerlat, ein haltbares Holz mit einem Querschnitt von 150 × 150 mm aus behandeltem Nadelholz. Die Befestigung erfolgt an einem Anker in der oberen Reihe des Mauerwerks. Sie müssen sich 2-3 cm über dem Balken befinden, um die Mutter festziehen zu können. Eine Ruberoidschicht wird unter die Mauerschale gelegt, um sie vor Feuchtigkeit zu schützen. Zwischen den Wänden ist Querbalken verlegt, der die Mauerschiene befestigt und vor Längsbelastungen schützt. Um den Grat zu erhalten, wird ein spezielles Holz entlang des Abhangs gelegt - eine Lage mit einem der Mauerlat entsprechenden Abschnitt. Bei einer erheblichen Baubreite ist die Installation von Läufen notwendig.

Der Querschnitt des Sparrens wird durch die Teilung und Länge des Sparrenelements bestimmt, normalerweise 50–150 mm. Dachbinder sind einfacher auf dem Boden zu montieren und auf dem Dach einsatzbereit. Für die Schablone werden zwei Bretter genommen, die den Sparren gleich lang sind und mit einem Nagel verbunden sind. Die freien Enden werden auf Stützen gelegt, der resultierende Winkel wird mit einer Querstange fixiert. Die Stellen und die Form der Einschnitte werden mit Hilfe der zweiten Schablone aus Sperrholz markiert. Die Stangen werden mit Schrauben im rechten Winkel befestigt, nach unten gespült und nach dem Fachwerk zur Montage angehoben.

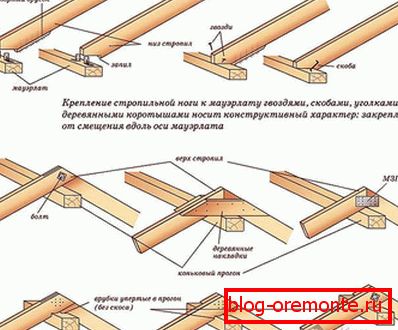

Der erste Satz von Dachsparren auf den Giebeln. Sie werden mit Hilfe von Ecken oder Klammern an der Mauerlat befestigt. Die ersten Farmen sind streng auf der Ebene angesiedelt. Zwischen ihnen wird eine Schnur gezogen, die eine Richtlinie für die Installation der restlichen Elemente darstellt.

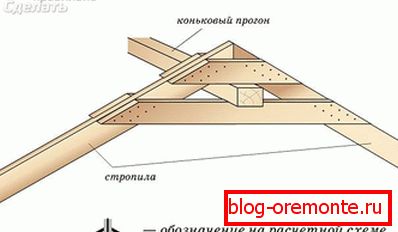

Um der gesamten Struktur eine ausreichende Steifigkeit zu verleihen, sind die Sparrenschenkel an den Streben und Trägern befestigt. Der Firstumfang ist an jedem Fachwerk festgeschraubt. Dieses Verbindungselement sollte aus widerstandsfähigem Holz bestehen.

Bei einer beträchtlichen Breite des Gebäudes ist die Installation von Trägern notwendig, es handelt sich um eine horizontale Stange mit einer Größe von 50 × 150 mm, die Sparren trägt. Installieren Sie für die Installation vertikale Gestelle, die auf dem Boden basieren. Diese Elemente bilden die Grundlage des Rahmens für das Dachgeschoss.

Um zu verhindern, dass Wasser auf die Wände läuft, muss ein Überhang vorgesehen werden, dazu werden die Dachsparren 30 cm herunterhängen oder zusätzliche Bretter angebracht.

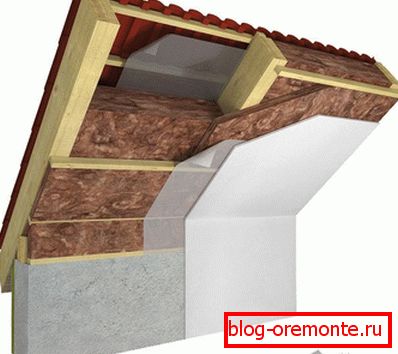

Auf den fertigen Dachsparren wird eine Kiste gefüllt, für jedes Dachmaterial wird die erforderliche Neigung gewählt, und für Schindeln werden Vollschindeln hergestellt. Die Erwärmung des Daches ist ein wichtiger Teil der Konstruktion. Sie können den Wärmeverlust auf ein Minimum reduzieren, indem Sie die Isolierung richtig verlegen. Zu diesem Zweck wird Basaltwolle verwendet. Die Breite des Materials entspricht der Stufe zwischen den Sparren, sodass Sie die Isolierung schnell und zuverlässig durchführen können. Durch die Verlegung der Abdichtung wird ein zuverlässiger Schutz des Daches vor Feuchtigkeit gewährleistet.

Das symmetrische Modell eines Satteldaches ist die einfachste und zuverlässigste Option. Die Last im Dachsystem wird gleichmäßig verteilt, wodurch die Lebensdauer der Konstruktion verlängert werden kann. Visuelle Videolektionen helfen, die Feinheiten der Arbeit zu meistern.

Video

Dieses Video erklärt, wie man ein Satteldachsystem baut:

In diesem Video sehen Sie das Traversensystem am Beispiel eines Satteldaches:
