Schornstein-installations-sandwich selber machen

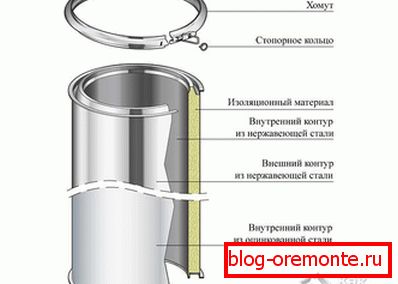

Der Name der Sandwich-Schornsteine ​​beruht auf den Merkmalen der Vorrichtung ihrer Rohrleitung, bei der es sich um eine Kombination der inneren und äußeren Kanäle mit einer dazwischen liegenden Isolierschicht handelt. Alle, die lernen möchten, ein Sandwichrohr anzuschließen, sollten sich unbedingt mit ihrem Design auskennen.

Schornsteinbau

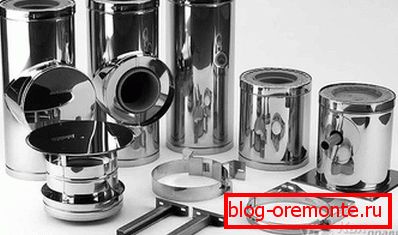

Die Hauptunterschiede der Kaminprodukte verschiedener Hersteller hängen mit den technischen Eigenschaften der Rohrkanäle und der Art des Materials zusammen, das als Wärmedämmstreifen verwendet wird.

Bei den meisten Produkten dieser Klasse besteht das Innenrohr aus Edelstahl, während das Material für den Außenrohrkanal üblicherweise teureres Kupfer oder Messing ist. Darüber hinaus unterscheiden sich diese Strukturen im Durchmesser ihrer Rohrbestandteile sowie in der Dicke der Isolierschicht. Schornsteine ​​in verschiedenen Ausführungen können sich auch durch die Temperaturbedingungen unterscheiden, unter denen sie normal betrieben werden.

Mineralwolle, die durch ihre physikalischen Eigenschaften bekannten Asbestfasern ähnelt, wird in Sandwich-Konstruktionen als Isolierung verwendet.

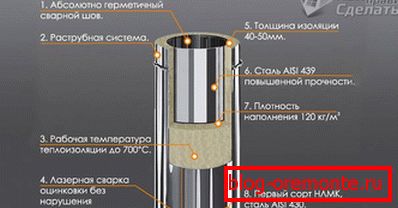

Die Dicke der wärmeisolierenden Wattebauschdichtung kann zwischen 30 und 60 mm liegen, was die notwendige strukturelle Stabilität gegenüber aggressiven Medien und erhöhten Temperaturen gewährleistet.

Zu den unbestrittenen Vorteilen von Sandwich-Schornsteinen zählen die folgenden bemerkenswerten Eigenschaften:

• Verringerung der Kondensationswahrscheinlichkeit auf ein Minimum;
• geringe Verschmutzung des Kamins durch Ruß;
• erhöhter Brandschutz;
• attraktives Design;
• geringes Gewicht eines Designs.

Die Leichtigkeit der Konstruktion des Sandwich-Schornsteins macht das Fundament überflüssig, was seine unbestrittenen Vorteile bestätigt.

Vorbereitung für die Installation

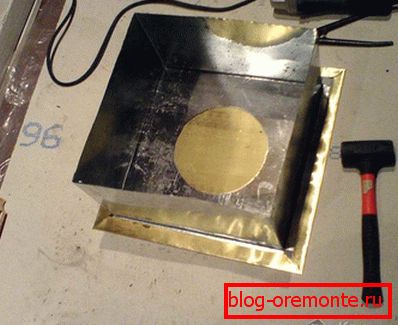

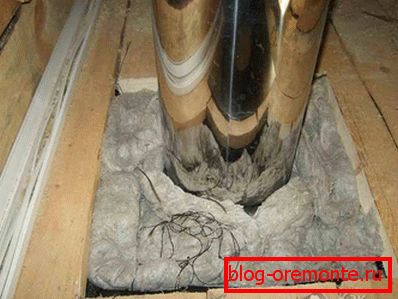

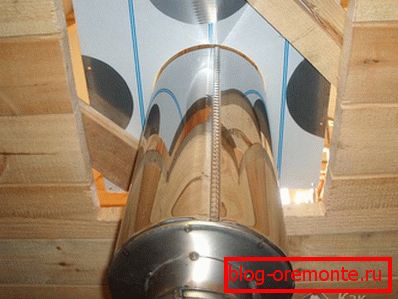

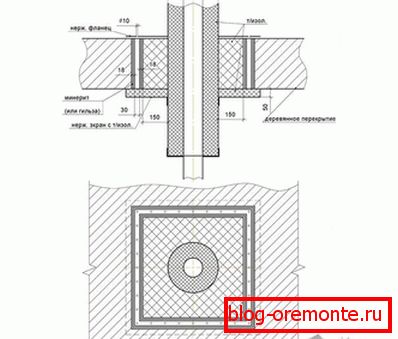

Vorbereitende Maßnahmen in dieser Situation werden durch die Überlappungen zwischen den Fußböden auf den Schutz der Schornsteindurchgangspunkte reduziert. Für die sichere Verlegung von Rohren in solchen Bereichen wird ein spezielles Konstruktionselement verwendet (das sogenannte "Durchgangsrohr"), dessen Installationsverfahren wie folgt lautet:

1. Vor dem Einbau der Düse muss diese sorgfältig vorbereitet werden (außen mit einer Isolierschicht an den Wänden).
2. Danach wird der innere Hohlraum der Düse isoliert und für die Installation vorbereitet. Zu diesem Zweck wird zuerst die Stelle der Verlegung in der Decke markiert und dann eine Öffnung der erforderlichen Größe geschnitten.
3. Unmittelbar danach wird in die Kontaktzone der Düse mit Überlappung die äußere Isolierschicht gelegt, wonach die Düse selbst montiert wird.
4. Zur zusätzlichen Wärmeabfuhr zwischen Rohr und Hauptrohr ist es erforderlich, einen kleinen Luftspalt vorzusehen.

Das Zusammenfügen von Schornsteinelementen an den Durchgangsstellen durch die Decke ist strengstens untersagt.

Schornsteinmontage

Installationsmerkmale дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

Die Montage der Strukturelemente erfolgt von unten nach oben von der Wärmequelle zum Ausgang des Kamins.

Bei der Montage wird der nächste Abschnitt des Innenrohrs in das bereits montierte Teil eingeführt, während der äußere Barren einfach auf den vorherigen gesetzt wird. Durch ein solches Verfahren zur Montage einer Struktur können Sie den Schornsteinkanal vor dem Eindringen von Fremdfeuchtigkeit schützen.

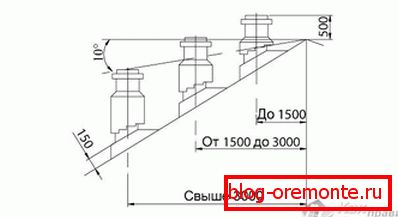

Zu all dem sollte hinzugefügt werden, dass während der Installation des "Sandwich" -Kamins eine der Optionen zum Platzieren des Ausgangsteils über der Dachebene gewählt werden kann.

Installationsmerkmale

Bei der Installation von Schornsteinen des betrachteten Typs müssen einige Merkmale des folgenden Plans berücksichtigt werden:

1. Die Abdichtung der Hauptkanäle wird durch die Verwendung eines speziellen Dichtmittels gewährleistet, das für eine Temperatur von 100 Grad ausgelegt ist.
2. Für die sichere Befestigung aller Bauteile (Rohrbogen, T-Stücke etc.) werden Spezialschellen verwendet. Um den Kaminfußboden an der Wand zu befestigen, werden typische Halterungen verwendet, die normalerweise alle zwei Meter angebracht werden.
3. Die Länge der horizontalen Abschnitte der Schornsteinkonstruktion sollte nicht mehr als 1 Meter betragen.

Um die Möglichkeit der regelmäßigen Reinigung von Rohren von den während des Betriebs anfallenden brennenden Schornsteins zu gewährleisten, sollte ein spezielles Loch mit einer Tür versehen werden (das sogenannte "Audit").

Video

Detaillierte Anweisungen zur Installation des Sandwichkamins und seiner Funktionen finden Sie im folgenden Video:

Foto
