Selbstmontage von schiebetoren

Das einziehbare Tor kann heute als das beliebteste Tor bezeichnet werden. Zuvor konnte nicht jeder aufgrund der hohen Kosten sowohl für Beschläge als auch für andere Elemente solcher Tore ein solches Design erwerben. Ihr Preis ist heute viel günstiger. Die Vorteile solcher Tore - Praktikabilität und Haltbarkeit. Da dies jedoch ein kompliziertes technisches Design ist, ist es besser, die Installation des Tors Fachleuten zu ermöglichen. Wenn Sie sich auf Ihre Fähigkeiten verlassen, über einige Fähigkeiten im Bauwesen und über Werkzeuge verfügen, ist es nicht schwierig, ein Schiebetor mit eigenen Händen zu installieren. Darüber hinaus können Sie bei der Einstellung von Spezialisten sparen. Sie müssen vor allem die technischen Anforderungen, die Auswahl der Komponenten, die Einhaltung gesetzlicher Auflagen und das Befolgen der Anweisungen berücksichtigen. Schauen wir uns den Installationsprozess genauer an.

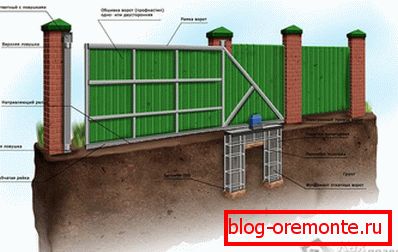

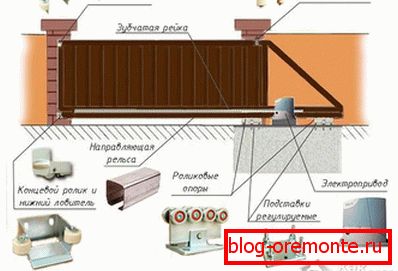

Elemente und Komponenten des Gatters

Wenn Sie alles haben, was Sie für die Arbeit benötigen, können Sie das Tor leicht installieren. Besonders tiefes Konstruktionswissen Sie benötigen nicht genügend Basiswissen, Material und folgen den Empfehlungen von Experten.

Für die Arbeit benötigen Sie Vorräte, aber der Haupt- und wichtige Teil der Elemente - Zubehör, das für die Bewegung des Tors verantwortlich ist. Es besteht aus:

• Rollenwagen oder Wagen (2 Stück);
• unterer und oberer Fänger;
• Führung des U-förmigen Trägers;
• Zahnstange;
• abnehmbare Endrolle;
• obere Halterung mit Rollen;
• Platte zum Fixieren von Rollwagen.

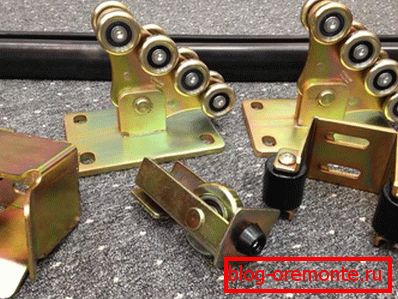

Achten Sie bei der Auswahl von Qualitätsbeschlägen auf bewährte Hersteller, angesichts des Preises und der Qualität der Produkte. Sie können auch von Fachleuten um Hilfe gebeten werden, die Sie bei der Auswahl der besten Option unterstützen.

Es ist viel einfacher, ein vorgefertigtes Satz von Toren mit allen notwendigen Elementen zu kaufen, die Sie nur zusammenbauen und installieren müssen. Es gibt spezielle Installationsanweisungen, dank denen Sie alle erforderlichen Arbeiten problemlos ausführen können.

Arbeitsplan

Dann können Sie alle Nuancen des Einbaus von Schiebetoren in der Reihenfolge erfahren. Als Erstes müssen Sie den Umfang der Arbeit bestimmen, einschließlich:

1. Graben und Fundamentbau. Schiebetore sind ziemlich schwer, daher müssen Sie ein Fundament für einen reibungslosen und ordnungsgemäßen Betrieb schaffen.
2. Verkabelung, wenn die Tore unabhängig vom Laufwerk geöffnet werden sollen oder wenn eine Videokamera installiert werden soll.
3. Einbau von Rollenelementen.
4. Einbau des Tors am Rollmechanismus. In diesem Stadium müssen Sie das Tor ohne Einstellung aufhängen.
5. Befestigungsmaterial, mit dem das Tor erfasst wird.
6. Letzte Toreinstellung.
7. Verbindungsautomatisierung, falls vorhanden.

Wenn Sie möchten, dass Ihr Gate für lange Zeit ohne Unterbrechung dient, müssen Sie sich strikt an den Plan halten und die Anweisungen genau befolgen.

Graben und Fundamentvorbereitung

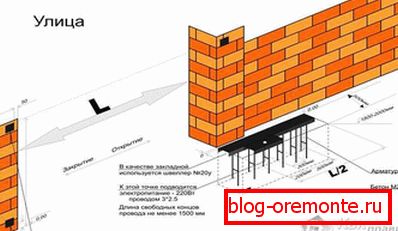

Als erstes müssen Sie die Vorbereitungsarbeiten für die Gerätefundamentierung durchführen. Beginnen Sie mit der Grabenplanung. Befolgen Sie dazu die folgenden Tipps:

1. Ziehen Sie von der Grenze des Gateways eine Strecke zurück, die halb so breit ist wie der gesamte Durchgang. Zum Beispiel beträgt die Breite Ihrer Passage 4 m, dann ist die Länge des Fundaments 2 m vom Rand entfernt.
2. Die Breite des Grabens hängt von der Breite der Struktur des Gates selbst ab. Zum Beispiel beträgt die Breite Ihres Tors 20 cm, dann müssen Sie einen Graben mit einer Breite von 10 bis 15 cm in zwei Richtungen graben, dh 40 bis 50 cm.
3. Die Tiefe ist für die Fachleute umstritten. Einige sagen, es sei wichtig, den Graben unter das Gefrierniveau zu vertiefen, andere -, dass dieser Faktor das zukünftige Fundament überhaupt nicht beeinflusst. Nach dem ersten sollte das Fundament tief in 1–1,5 m gehen, nach dem zweiten sind 0,5–0,7 m ausreichend. Welche Tiefe Sie wählen, besonders Ihre Entscheidung. Wir empfehlen, es nicht länger als 1 m zu machen.

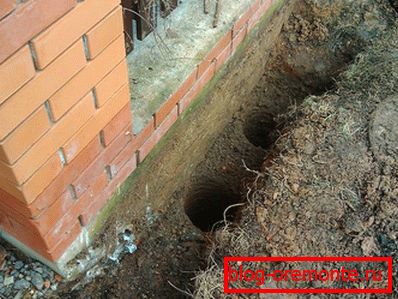

Wenn Sie sich für die Größe entschieden haben, graben Sie mit einer Schaufel einen Graben an der richtigen Stelle. Sie sollten das gleiche wie auf dem Bild unten erhalten.

Bereiten Sie eine Hypothek vor

Um eine Hypothek zu machen, benötigen Sie:

• Kanalbreite 18–20 cm (kann durch eine Ecke gleicher Abmessungen ersetzt werden);
• Beschläge O 12-15 mm;
• Schweißvorrichtung.

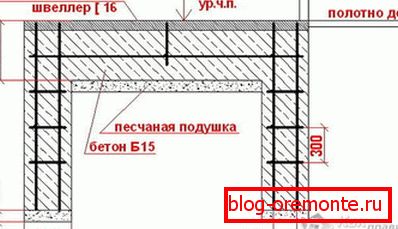

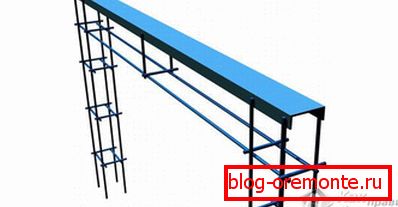

Das Verlegeelement ist eine Konstruktion aus einem Kanal und Beschlägen, die künftig in einem Graben verankert und betoniert wird. Nehmen Sie einen Metallkanal und schneiden Sie ihn auf die Länge des gesamten Grabens. Wenn es 2 m ist, sollte der Kanal 2 m lang sein, danach sollte die Bewehrung angeschweißt werden, um einen Metallrahmen zu bilden. Die Länge der Stäbe der Bewehrung sollte um 5–10 cm größer sein als die Tiefe des Grabens, damit er im Boden ertrinken kann. Es hängt von Ihnen ab, wie Sie die Bewehrung verschweißen, hier gibt es keine Einschränkungen, sie kann in 15 cm Schritten gekocht werden.

Anstelle von Beschlägen können Sie auch eine andere Art von Metallprodukten verwenden, z. B. Ecken.

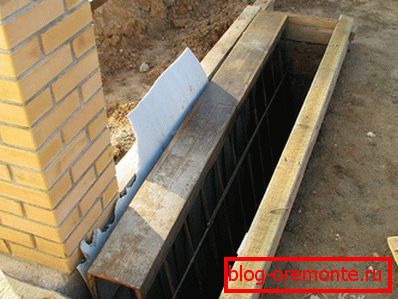

Sobald der Rahmen fertig ist, kann er in einen Graben eingebaut werden. Zuvor sollte der Grabenboden jedoch mit Sand oder feinem Kies bedeckt und durch Anlegen gestampft werden Kissen der Stiftung 5 cm hoch Spülen Sie die Bewehrung so, dass die Kanaloberfläche bündig mit der Straßenoberfläche ist. Stellen Sie den Rahmen mit Hilfe der Konstruktionsebene perfekt glatt. Wenn auf beiden Seiten eine starke Neigung vorhanden ist, entfernen Sie den Rahmen und füllen Sie den Sand an dieser Stelle. Wenn die Hypothek ungleichmäßig platziert wird, verhindert dies, dass sich das Tor korrekt bewegt.

Das Fundament muss der Straße entsprechen. Die Bodenfreiheit darf maximal 5 cm betragen, so dass Sie im Winter keine Probleme mit der Nutzung haben.

Stromverdrahtung

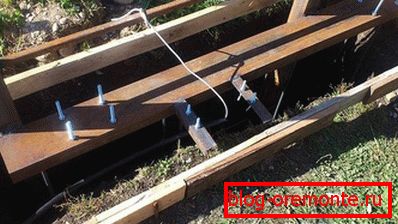

Wenn Ihr Tor mit einem automatischen Öffnungs- und Schließsystem des Tors ausgestattet ist, müssen Sie es installieren. Videoüberwachung, Sie müssen sich um die Verlegung elektrischer Kabel kümmern. Sie müssen unmittelbar vor dem Eingießen des Fundaments ausgeführt werden. Das Kabel wird in einen speziellen Wellschlauch gelegt und in die Fundamentstruktur eingelegt. Sie müssen sich im Voraus entscheiden, wo das Laufwerk installiert werden soll, und die Kabel dorthin führen. Die freien Enden der Drähte müssen um 1 bis 1,5 m aus dem Kellergeschoss herausgeführt werden.

Gründungsguss

Sobald Sie die Verkabelung verlegt haben, können Sie das Hypothekenelement mit Betonmischungen füllen. Dafür brauchst du Zement марки М400, песок и щебень. Пропорции следующие: на 1 кг Zementа нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг Zementа, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Türflügelmontage

Um einen Rahmen für das Gate zu erstellen, müssen Sie über die Fähigkeiten verfügen, mit denen Sie arbeiten können Schweißmaschineda alle elemente miteinander verschweißt werden müssen. Wenn Sie keine Erfahrung im Schweißen haben, können Sie Hilfe von einem Freund oder einer speziellen Werkstatt anfordern, in der Sie nach Ihren Zeichnungen einen Rahmen des Tors machen.

Um einen Türrahmen herzustellen, müssen Sie Profilrohre kaufen. Ihre Größe entspricht der gewünschten Größe des Tors. Es gibt viele Variationen von Designs, die Sie ausführen können. Die Hauptsache ist, die richtige für Sie auszuwählen, die Rohre in der gewünschten Größe zu schneiden und Schweißarbeiten durchzuführen. Profis sollten den Rahmen so kochen, dass sich der horizontale Querträger auf den vertikalen Rohren befand. Dadurch verhindern Sie Korrosion, Sie müssen lediglich die horizontalen Rohre stummschalten. Wenn die Struktur fertig ist, müssen die Fugen gereinigt und der Rahmen mit Schutzlack bedeckt werden.

Wenn Ihr Tor größer als 1,5 m ist, müssen Sie die Traversen in 50 cm-Schritten schweißen, um die Struktur zu stärken und ein Durchhängen zu verhindern.

Gleichzeitig sollte ein U-förmiger Führungsbalken an das untere Rohr geschweißt werden, wodurch das Tor bewegt wird. Danach wird der Rahmen mit einem Profilblech ummantelt.

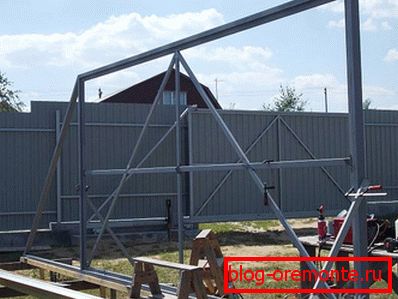

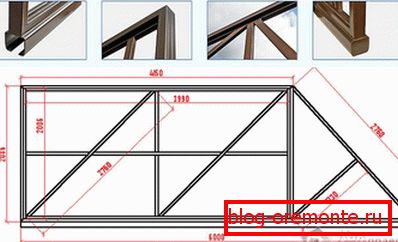

Eine der Optionen zum Erstellen des Portalrahmens ist unten dargestellt.

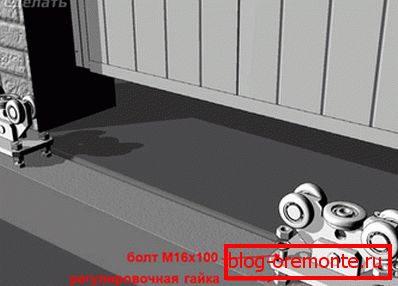

Einbau von Rollwagen in den Kanal

Rollwagen können als wichtigster Mechanismus bezeichnet werden, da sie der Belastung der gesamten Struktur standhalten müssen und daher so zuverlässig wie möglich am Kanal befestigt werden sollten. Platte für Montagerollen muss mit dem Kanal verschweißt sein. Sie machen alles so glatt wie möglich und in derselben Ebene, damit sich das Tor frei bewegen kann. Um sie gerade auszurichten, können Sie einen Laserzeiger oder eine gespannte Schnur verwenden. Eine andere Möglichkeit besteht darin, eine parallele Linie auf das Fundament zu zeichnen, bei der es sich um eine tangentiale Linie zur Plattenkante handelt. Die Platte sollte sich in der Mitte des Kanals befinden. Um dies zu tun, ziehen Sie sich 15 cm von der Kante zur Öffnung zurück und befestigen Sie die erste Platte. Die zweite Platte ist 10 cm von der gegenüberliegenden Kante montiert.

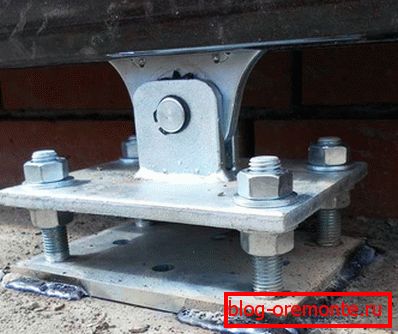

Nun müssen Sie die Rollwagen auf der Platte befestigen. Normalerweise sind sie mit Bolzen und Muttern verbunden. Ziehen Sie sie fest an, und befestigen Sie das Tor. Überprüfen Sie die Laufruhe, nehmen Sie Kontrollmessungen vor und passen Sie die Position der Wälzlager an, um das Tor vollkommen glatt einzustellen. Dazu können Sie die Schnur verwenden, die entlang der Öffnungslinie des Tors in einem Abstand von 20 cm von der Oberfläche und 3 cm von der zweiten Säule gezogen werden muss. Das Kabel dient als Leitfaden, um das Tor vollkommen glatt zu stellen.

Installieren Sie die obere Verriegelung

Damit sich das Tor nicht bewegt, wenn ein Tor bewegt wird, wird eine Sperre oder Führung auf der Stange installiert. Er stoppt das Tor und lässt sie nicht bei starkem Wind schwanken. Dazu sollten Sie an der Stützstange die Bohrungen für die Montage notieren. Messen Sie alles richtig, damit der obere Rahmen ohne Hindernisse in die Halterung gelangen kann.

An der Stange müssen Sie die Halterung zur Montage der Führung montieren. Wenn Sie ihn in Beton oder Ziegeln befestigen, verwenden Sie einen Dübel mit einem Stollendurchmesser von 10 mm. Wenn Sie es am Metall befestigen, montieren Sie die Spezialschrauben. Wenn Schweißarbeiten angewendet werden, müssen die Rollen entfernt werden.

Überprüfen Sie das Schloss, nachdem Sie es befestigt haben. Die Tore sollten ruhig gehen und aufrecht stehen und die Rollen sollten sie festhalten.

Klammern sind unterschiedlich, Rollen oder in Form einer herkömmlichen Klammer. Welches Gerät Sie wählen - Ihre Entscheidung.

Endrolle und Stopfen

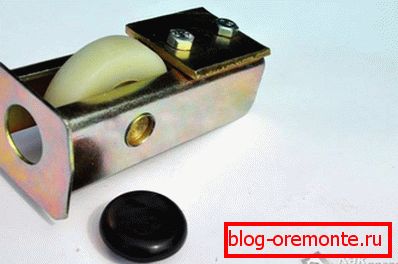

Unten am Ende des U-förmigen Führungsbalkens müssen Sie im vorderen Teil die abnehmbare Endrolle fixieren, die in das Profil eingesetzt wird. Es wird leicht mittels einer Schraubverbindung befestigt. Auf der gegenüberliegenden Seite müssen Sie einen Korken (Stecker) oder den gleichen Clip installieren.

Eine solche Rolle ist erforderlich, damit die Führung beim Schließen des Tors auf den am Boden befindlichen Fänger rollt, der auf der anderen Seite am Mast angebracht wird. So können Sie die Belastung der Stützplatten reduzieren, die die Rollen auf dem Fundament halten. Stecker oder Stecker sind ein Hindernis für Schnee, Regen, Schmutz und Ablagerungen, die in die Führungsschiene eindringen können. Wenn dies nicht der Fall ist, können die Rollwagen schnell ausfallen, und das Tor lässt sich nicht problemlos öffnen.

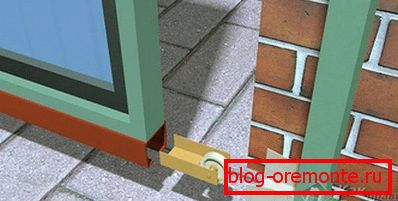

Oberer und unterer Halterungshalter

Um die untere und obere Falle zu sichern, müssen Sie das Tor bis zum Anschlag schließen. Markieren Sie an der Säule die Stellen, an denen der Rahmen Ihres Tores endet. An dieser Stelle, oben und unten, müssen Sie die Hypotheken sichern, an denen die Fänger befestigt werden. Sie können je nach Hypothek durch Schweißen oder Verschrauben fixiert werden.

Die Fallen mildern den Kontakt des Türrahmens mit den Stützrollen und minimieren die Lockerung der Struktur bei starkem Wind. Der untere Fänger wird auch verwendet, um das Durchhängen des Rahmens zu reduzieren, das nach einer langen Betätigung des Tors auftreten kann. Überprüfen Sie am Ende die Installation Ihres Tors. Öffnen und schließen Sie sie mehrmals, stellen Sie sicher, dass der Kurs glatt und eben ist.

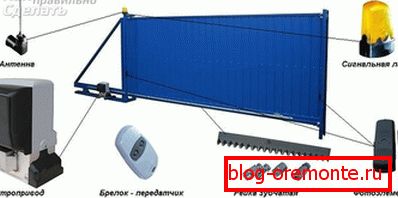

Installation und Anschluss der Automatisierung

Wenn sich Ihr Tor automatisch schließen und öffnen soll, müssen Sie spezielle Geräte kaufen und installieren.

Zunächst muss die Montageplatte, an die der Antrieb angeschlossen werden soll, an die Schiene angeschweißt werden. Normalerweise ist eine solche Platte enthalten. Zum Schweißen können Sie die Profilrohre verwenden, die mit dem Kanal verschweißt sind. Anschließend wird die Platte mit ihnen verschweißt. Danach wird der Motor selbst auf der Basis montiert und mit Hilfe von Schrauben befestigt, die ebenfalls mitgeliefert werden. Daran befinden sich Einstellschrauben, mit denen der Motor nach links und rechts verstellt werden kann.

Es bleibt nur noch, die Zahnstangen mit dem U-förmigen Rahmen zu verschweißen. Es wird Geduld und Genauigkeit erfordern, da die Lamellen so verschweißt werden sollten, dass sie zusammengefügt werden. Dann werden Sie beim Fahren keine weiteren Schläge des Tors hören. Stellen Sie dann den Antrieb so ein, dass er das Tor leicht betätigen kann. Es bleibt nur noch, den Mechanismus gemäß den Anweisungen des Herstellers zu konfigurieren.

Das ist alles, nach all den Manipulationen ist Ihr Tor betriebsbereit. Sie können stolz auf sich selbst sein, weil sie selbst eine großartige Arbeit geleistet haben. Ordnungsgemäß installierte Tore sind sehr zuverlässig und ihre Lebensdauer wird Ihnen gefallen.
