So schließen sie abwasserrohre an

Wenn Sie die Notwendigkeit haben, Abwasserkanäle zu verlegen und nicht wissen, wie Sie Abwasserrohre anschließen, machen Sie sich keine Sorgen: Erinnern Sie sich an Ihre Kindheit und spielen Sie… im Konstruktor.

Tatsache ist, dass moderne Rohre für diesen Zweck aus PVC (Kunststoff) bestehen. Und für die bequeme Installation werden sie streng definiert, Durchmesser und Länge festgelegt. Nun, da die Rohre nicht immer nur streng verlegt sind, finden Sie in jedem Laden, in dem solche Waren verkauft werden, Schwenkarmaturen. All dies ist dem Kindergestalter sehr ähnlich, da die Elemente des Abwassersystems, wenn Sie nicht besonders in den Prozess selbst eintauchen, einfach ineinander eingefügt werden. Als Ergebnis erhalten Sie eine starke und zuverlässige Verbindung, die nicht leckt, den unangenehmen Geruch nicht verursacht und Sie lange Zeit ohne Austausch oder Reparatur bedienen kann.

Beschläge

Но давайте вернемся к фитингам. Beschläge – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

• Ausführungen - Blinker (Quadrate), T-Stücke, Kupplungen, Extender, Stecker usw.
• Zuordnung - Verbinden und Vermitteln;
• Formen - L-Form, T-Form, gerade.

Sie sollten nicht denken, dass alle oben aufgeführten Ausstattungen unterschiedliche Elemente sind. Tatsächlich befindet sich in jeder Zeile der Klassifizierung das gleiche Formstück unter einem anderen Namen. Zum Beispiel eine Kupplung, die zur Verbindung zweier Abwasserrohre dient. Konstruktionsbedingt handelt es sich bei diesem Formstück lediglich um eine "Kupplung", die - zwischen - in der Form - gerade ist.

Basierend auf einer ähnlichen Klassifizierung von Armaturen ist es viel einfacher, sich vorzustellen, was genau Sie benötigen, um die Rohre zu einem Design zu verbinden.

Wir sammeln Abwassersysteme für das Haus oder die Wohnung

Bevor Sie verstehen, wie Abwasserrohre angeschlossen werden sollen, müssen Sie das Prinzip der Montage aller Abwassersysteme verstehen.

• Daher sollte die gesamte Arbeit mit der Erstellung einer Zeichnung beginnen, in der Sie Ihr zukünftiges System darstellen müssen. Nehmen Sie ein Blatt Papier und zeichnen Sie schematisch alle Sanitärgeräte auf, die an das Abwassersystem angeschlossen werden müssen (Waschbecken, WC, Dusche oder Badewanne usw.).

• Verbinden Sie sie dann mit Leitungen zum Hauptkanal. Jede Linie ist eine Pfeife. Die Rohre werden mittels Fittings miteinander verbunden.
• Bitte beachten Sie, dass Abwasserrohre im Haus normalerweise nur zwei Typen haben: mit einem Durchmesser von 50 und 110 mm. Fünfzig Millimeter sind zum Ableiten von Abwässern von Waschbecken, Waschbecken, Badewannen und Duschen sowie von Waschmaschinen und Geschirrspülern bestimmt. Befinden sich zu viele Sanitärgeräte in einer Leitung, sollte der Durchmesser auf 110 mm erhöht werden, da sonst Probleme mit Verstopfungen auftreten.

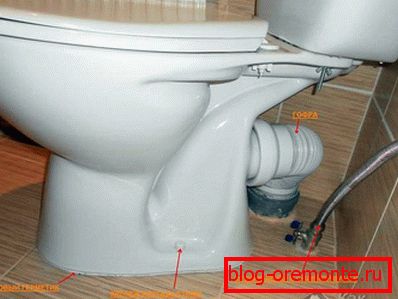

• Die Toilette ist jedoch nur durch ein Rohr mit einem Durchmesser von 110 mm verbunden, während die Verbindung der Sanitäreinrichtung selbst normalerweise mit flexiblen Wellen hergestellt wird, die in das Abwasserrohr eingeführt werden.

• Nachdem Sie verstanden haben, aus welchen Elementen Ihr Kanalsystem besteht, können Sie einkaufen. Da es praktisch unmöglich ist, Abwasserrohre bei der Arbeit zu beschädigen, sollten Sie keine Komponenten mit einer Marge kaufen. Vergessen Sie nicht, dass jedes Rohr an einem Ende eine Verlängerung hat, in die ein anderes Rohr eingefügt wird. Wenn Sie das lange Rohr mit einer Bügelsäge (der Schnitt muss genau senkrecht sein) in zwei Teile schneiden, hat das zweite Element keine solche Verlängerung. Um es mit einem anderen Rohr oder einer anderen Verbindung zu verbinden, müssen Sie zuerst die Kupplung installieren. In diesem Fall sind die Kosten für verschiedene Sätze von Rohren (eine mit einer Kupplung oder zwei kurze) ungefähr gleich.

• Der erste Kanal im Abwassersystem ist ein Signal zum Einbauen einer Wende, an den Sie einerseits den flexiblen Schlauch der Sanitärvorrichtung (Siphon) und andererseits die Rohrleitung anschließen. Auf diese Verschraubung können Sie natürlich auch verzichten, indem Sie den Siphon direkt an das Rohr anschließen. In diesem Fall besteht jedoch die Möglichkeit, dass die Verbindung undicht wird, wenn die Verbindung nicht dicht ist.

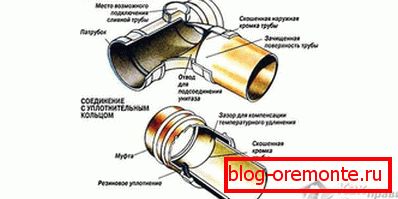

• Beachten Sie beim Einsetzen eines Rohrs in ein Formstück (oder umgekehrt) zwei Bedingungen:
• Eine Gummidichtung sollte in die Fuge gelegt werden (sie wird im Bausatz verkauft).
• Das Rohr muss so weit wie möglich in das Fitting (oder ein anderes Rohr) eindringen.

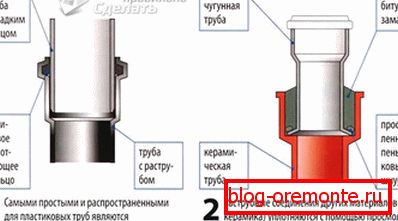

• An Stellen der Verbindung zu diesem Rohr anderer Sanitärinstallationen werden ferner T-Stücke angebracht. Wenn Sie Rohre mit unterschiedlichen Durchmessern anschließen müssen, verwenden Sie einen speziellen Anpassadapter.
• Vergessen Sie beim Sammeln von Abwasserkanälen nicht, die erforderliche Neigung der Rohrleitung zu erstellen. Andernfalls gewährleistet Ihr System nicht die Entfernung von Flüssigkeit.
• Um das System zusammenzubauen, ist es erforderlich, von den Sanitäreinrichtungen zum Hauptsteigrohr zu gelangen, damit die Verbindungen den Wasserfluss nicht behindern.

Abwasser im Freien

Im Gegensatz zu Inhouse oder Inhouse werden externe Abwässer (in der Umgebung gebaut) ohne Schwenkarmaturen montiert. Stattdessen wird empfohlen, Brunnen zu arrangieren - sie erleichtern die Reinigung. Schließlich sind alle Rohre im Boden versteckt, und es ist ziemlich schwierig, sie jedes Mal auszureißen, wenn sie mit Ihnen verstopft werden, und das Reinigen durch Armaturen, die zur Oberfläche des Bodens führen, ist nicht immer möglich.

Natürlich haben Rohre für Außenabwasser einen größeren Durchmesser als Rohre im Haus.

Jeder von ihnen, der in das Außenrohr schneidet, vergrößert seinen Durchmesser um eine Größe.

Wenn das Außenrohr den beiden anderen mit einem Durchmesser von 110 mm gemeinsam ist, sollte sein Durchmesser nicht weniger als 160 mm betragen. für drei Rohre à 110 mm - mit einem Durchmesser von mindestens 200 mm. Diese Regel gilt für kleine Gebäude, sofern die Entfernung zum nächsten Abwasserkanal 30-40 Meter nicht überschreitet. In anderen Fällen muss das Außenrohr einen größeren Durchmesser haben, um „mit einem Rand“ arbeiten zu können.

Video

Bei der Installation von Abwasser müssen meistens Rohre mit unterschiedlichen Durchmessern angeschlossen werden. Daher empfehlen wir Ihnen, ein nützliches Video zu diesem Problem anzusehen:
