Warmwasserboden selber machen

Die Heizung im Haus ist ein integrales Ingenieurnetzwerk. Unter allen möglichen Fußbodenheizungssystemen ist die Warmwasserheizung am meisten gefragt, und dies trotz der Komplexität der Installation. Dank des warmen Fußbodens im Raum können Sie eine komfortable und gemütliche Atmosphäre schaffen. In diesem Artikel werden die allgemeinen Empfehlungen für die Installation eines Warmwasserbodens berücksichtigt.

Wie geht das

Warmwasserboden im zusammengebauten Zustand ist eine Schichtstruktur, die auch als "Heizkuchen" bezeichnet wird. Seine Dicke hängt von mehreren Faktoren ab:

• Die Dicke der verwendeten Isolierung.
• Die Dicke der Zug- und Schlichtbohle.
• Der Durchmesser des Heizkreises.

Die Fußbodenheizvorrichtung umfasst einen Boiler, eine Unterbaugruppe, einen Kollektor, Heizkreise und andere Hilfseinrichtungen.

Ansichten

Es gibt 3 Arten von Fußbodenheizungssystemen:

1. Beton. Heizkonturen werden mit Betonestrich ausgefüllt, der neben der Schutz- und Nivellierfunktion als Wärmespeicher dient.
2. Настильная. Meist wird dieses System in Holzhäusern auf Baumstämmen implementiert. In all diesen Fällen ist es unmöglich, eine Betonschwelle zu bauen, oder das Gesamtgewicht der Krawatte hält der Überlappung nicht stand. Diese Technik wird auch in Plattenhäusern eingesetzt, in denen Bodenplatten keine schweren Lasten aufnehmen können.
3. Aus Holz. Ein ähnliches System wird an der gleichen Stelle wie die Tischplatte verwendet, mit einem einzigen Unterschied: Heizkreise werden zwischen den Lags unter dem Boden montiert, der auf der Decke liegt.

Fußboden- und Holzheizungssysteme können nur dann von grundlegender Bedeutung sein, wenn der Raum und das ganze Haus gut isoliert sind. Das heißt, der Gesamtwärmeverlust sollte 40 W / m nicht überschreiten². Andernfalls kühlt sich der Raum bei abgeschalteter Heizung sehr schnell ab. Im Fall einer Betondecke ist die Situation anders: Die Bohle selbst ist der Wärmespeicher, so dass eine angenehme Temperatur für einige Zeit aufrechterhalten wird. Ein Fußboden- oder Holzsystem mit schlechter Isolierung kann daher nur als zusätzliche Heizung des Hauptheizkörpersystems dienen.

Kuchen warmen Boden

Unter dem Kuchen versteht man alle Schichten, die in die Gestaltung der Fußbodenheizung einbezogen sind. Je nach ausgewähltem System kann die Zusammensetzung geringfügig variieren.

Kuchenbeton-System

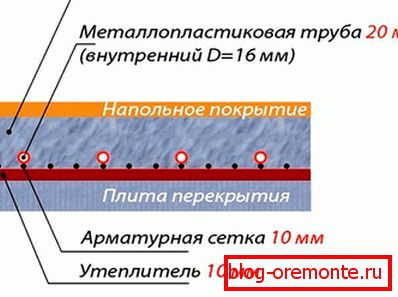

Die Dicke des kuchenwarmen Betonbodens kann variieren. Unten ist ein Diagramm des Kuchens mit einer ungefähren Größe der Dicke jeder Schicht:

Betrachten Sie die Reihenfolge der Verlegung des Kuchens, die das Betonsystem erhitzt:

• Raue Basis. Der Estrich wird über eine Platte oder Grundierung gegossen. Im letzteren Fall müssen Sand und Schotter mit einer Gesamtstärke von durchschnittlich bis zu 60 mm gegossen und gerammt werden.
• Imprägnierung. Erforderlich, wenn sich Grundwasser in der Nähe befindet.
• Wärmeisolator. Seine Hauptaufgabe besteht darin, die Brücke von Kälte- und Wärmelecks zu beseitigen. Sie können beispielsweise Polystyrolschaum mit einer Dicke von 20–115 mm und einer Dichte von 30–40 kg / m verwenden³. Die Dicke der Isolierung sollte besonders groß sein, wenn sich unter dem Boden ein unbeheizter Keller oder Boden befindet. Wenn Sie sich entscheiden, spezielle Matten (aus Isoliermaterial) mit Laschen zu verwenden, müssen Sie berücksichtigen, dass ihre Dicke 30 mm beträgt. Um der Dämmschicht die erforderliche Dicke zu verleihen, wird zusätzlich Polystyrolschaum unter die Matten gelegt.
• Polyethylenfolie. Platziert in zwei Schichten. Filmdicke nicht weniger als 150 Mikrometer.
• Verstärkungsnetz. Es ist notwendig, um einen Estrich mit hoher Festigkeit zu verleihen, wenn seine Dicke 60 mm überschreitet und eine hohe Belastung der Unterlage erwartet wird. Zum Beispiel kann der Durchmesser der Gitterstäbe 3 bis 5 mm betragen und die Zellengröße beträgt 100 × 100 oder 150 × 150 mm.
• Pfeife. Der Rohrabstand beträgt 100–300 mm. Das Rohr wird mit speziellen Kunststoffklemmen am Verstärkungsnetz befestigt. Wo der Kompensator angeordnet wird, werden die Rohre mit einer Riffelung versehen.
• Fertigbetonestrich.
• Pad. Unter dem Laminat, Parkett oder anderem Verkleidungsmaterial.
• Verkleidung

Pie Flooring System

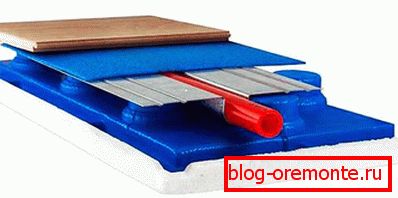

Die Besonderheit dieser Methode besteht darin, dass die Fußbodenheizung nach Abschluss der Installation sofort betriebsbereit ist.

Pie Flooring System состоит из таких компонентов:

• Rauer Boden.
• Matten mit Stollen. Sie sind ohne Isolierung. In diesem Fall wird der Wärmeisolator zusätzlich gekauft. Die Gesamtdicke kann 30 bis 70 mm betragen. Bestehende Laschen ermöglichen eine sichere Befestigung der Rohre.
• Pfeife. Der Einbau erfolgt in einer speziellen Aluminiumplatte. Es ist wichtig zu beachten, dass nicht jedes Rohr für eine Fußbodenheizung geeignet ist. Es sollte eine spezielle Beschichtung haben, die ein Quietschen verhindert.
• GVL oder anderes Abflachungsmaterial.
• Pad.
• Deckschicht.

Die Schicht, die sich zwischen den Rohren und dem Verblendungsmaterial befindet, muss separat erwähnt werden. Die Art des Substrats kann je nach Endbearbeitungsverfahren variieren. Wenn geplant ist, Keramikfliesen oder Linoleum auf den Boden zu legen, wird eine feuchtigkeitsbeständige Trockenbauplatte in zwei Schichten auf das Rohr gelegt. Nach einiger Zeit kann die Trockenbauwand unter der Fliese jedoch zerbröckeln, so dass alternative Untergründe in Betracht kommen können: feuchtigkeitsbeständige Sperrholzplatten, Glas-Magnesium-Platten oder Spanplatten.

Kuchen Holzsystem

Erwägen Sie 6 Möglichkeiten, um einen warmen Fußboden auf Holzhängen zu legen, die ohne Estrich ausgeführt werden:

1. Methode.

Auf den Holzfußboden werden Bretter 50–150 mm in Schritten von 600 mm verlegt. Mineralwolle mit einer Dicke von 100 mm liegt zwischen den Laschen. Von oben abwickelnde Heizungsrohre. An den entsprechenden Stellen in den Baumstämmen werden Löcher für den Durchgang des Rohrs gemacht. Von oben wird die Schicht mit Sperrholz und Veredelungsmaterial verlegt. Der Nachteil dieser Technik besteht darin, dass sich zwischen dem Sperrholz und dem Rohr ein Airbag bildet. Dies wirkt sich negativ auf die Wärmeleitfähigkeit aus.

2. Weg

Eine Wärmedämmschicht aus expandiertem Polystyrol, Mineralwolle usw. kriecht zwischen den installierten Verzögerungen. Oben montierte Spanplatte, OSB oder Sperrholz. Danach werden die Platten von Spanplatten mit abgerundeten Ecken geschnitten. Sie bilden später den Heizkreislauf. Die resultierenden Platten werden mit einer vorhandenen Steigung mit einem Abstand von 4 mm über dem Rohrdurchmesser verschraubt. Legen Sie dann die Folie als reflektierende Schicht ein. Oben montiertes Heizungsrohr. Zum Schluss wird die Oberfläche mit Laminat bedeckt. Diese Methode eignet sich nicht für Fußböden, da die Basis recht mobil ist.

3. Weg

Diese Methode ist ziemlich zeitaufwändig. Zwischen den Verzögerungen passt auch der Isolator. Nach dem Brett wird die Steigung der Rohre gleich genommen. In einer Ecke wird entlang der gesamten Platte eine Nut zum Verlegen des Rohrs hergestellt. Zuerst fließt die Folie hinein und dann das Rohr. Dann Verblendmaterial montiert.

4. Weg

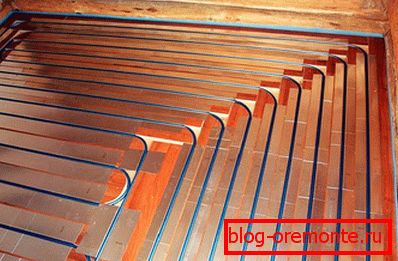

In diesem Fall werden spezielle Aluminiumplatten mit Rillen für die Rohrverlegung verwendet. Sie werden an die Protokolle angehängt. In diesem Fall wird jedoch empfohlen, ein dickes Material auf die Platten zu legen, z. B. Spanplatten, um ein Bersten zu vermeiden. Und erst danach das Ende setzen.

5. Weg

Zwischen den Abhängen montiert Doppelboden. Zwischen den Balken liegt die Isolierschicht. Oben auf den Blättern werden die Bosse in einer Ebene mit dem oberen Ende des Lag angeordnet. Am Schnittpunkt der Lag mit einem Rohr werden kleine Rillen hergestellt und das Rohr mit einer speziellen Wellung versehen. Dies ist wichtig, da das Rohr aufgrund der Längenausdehnung an Holz reiben kann. Das Substrat und das Veredelungsmaterial werden darauf gelegt.

6. Weg.

Diese Methode ist eine der einfachsten. Die Rohre werden direkt in die Dämmung eingelegt, nämlich Polystyrol. Der Raum zwischen der Oberseite der Lag und dem Rohr kann mit Gips gefüllt werden, der als Wärmespeicher fungiert. Sie können jedoch einschlafen und trockenen Sand reinigen.

Video: Holzkuchen backen

Wo installieren?

Fußbodenheizung kann in verschiedenen Räumen installiert werden. Es ist jedoch in jedem Fall wichtig, einige Merkmale zu berücksichtigen.

• In der Wohnung. Installieren Sie in Stadtwohnungen, in denen eine Zentralheizung verwendet wird, einen Warmwasserboden verboten. Moderne Neubauten verfügen in jeder Wohnung über separate Steigleitungen und Auslässe, um eine solche Heizung zu realisieren. Auf der anderen Seite führen einige auf eigene Gefahr ein ähnliches System in ihren Wohnungen ein. Hierzu entwickelten sich sogar eine Reihe von Schemata, über die der Anschluss an das Zentralheizungssystem erfolgt. Dies führt jedoch zu einer Reihe von Schwierigkeiten. Erhöht das Niveau des Bodens deutlich. Dies kann in Wohnungen mit niedrigen Decken ein Problem sein. Außerdem besteht die Gefahr einer Überflutung der Nachbarn. Daher müssen alle verwendeten Materialien zuverlässig und von hoher Qualität sein. Wenn das Haus eine Plattenüberlappung hat, kann es der zusätzlichen Belastung nicht standhalten, weshalb viele auf alternative elektrische Heizung zurückgreifen. Der Anschluss vom Zentralsystem erfordert eine wesentlich niedrigere Kühlmitteltemperatur. In der Heizungsanlage hat das Kühlmittel durchschnittlich eine Temperatur von + 60 ° C. Für die Fußbodenheizung ist es zu viel, da normalerweise + 30 ° С ausreichen. Wenn Sie eine offizielle Erlaubnis für die Installation erhalten möchten, wenden Sie sich an die Dienstprogramme und lösen Sie Probleme auf persönlicher Ebene.
• In einem privaten Haus. Что касается частных домов, то здесь ситуация намного проще. Осуществлять монтаж проще всего на стадии строительства дома, а вернее, перед заливкой стяжки. Важным требованием является обустройство качественной гидро- и теплоизоляции. Также отопительный пирог должен включать специальный отражающий материал. Если не выполнить эти требования, то будут существенные теплопотери. In einem privaten Haus обустраивается смесительный узел, ставится дополнительный циркуляционный насос, который будет равномерно распределять тепловую энергию по всему полу. Однако при всех достоинствах важно учесть и минусы подобного решения. После изготовления напольного отопления и заливки финишной стяжки вводить в эксплуатацию обогрев нельзя в среднем на протяжении 4 недель. Хотя в стяжку добавляются пластификаторы для быстрого ее высыхания, все равно она должна высохнуть естественным путем. Этот минус незначительный и временный.

• In der Garage. Die Einrichtung der Garage sollte sich in der Bauphase befinden. In der vorgefertigten Garage wird das Ausführen dieser Arbeiten problematisch und gleichzeitig teuer. Die Hauptbedingung für den Boden in der Garage - die Fähigkeit, hohen Lasten standzuhalten. Das durchschnittliche Gewicht eines Personenkraftwagens beträgt 3,5 Tonnen, der Estrich muss aus dauerhaftem Beton bestehen. Außerdem ist es nach dem Eingießen des Betonestrichs nicht möglich, die Heizung einzuschalten. Wenn plötzlich die Heizungsanlage ausfällt, ist es problematisch, das Problem zu beheben. Im schlimmsten Fall muss der gesamte Boden in der Garage vollständig demontiert werden. Nach der Reparatur des Lecks den Bodenbelag wieder anbringen.
• Badezimmer. Badezimmer, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Berechnung

Zunächst muss entschieden werden, ob der Fußboden warm oder zusätzlich zur Heizkörperheizung ist. Es ist wichtig, die Art des Bodens zu berücksichtigen. Keramikfliesen haben eine hohe Wärmeleitfähigkeit. Bei dem Baum ist diese Zahl viel niedriger. Daher hängt die Art des Heizsystems von der Art der Beschichtung ab.

Außerdem wird die Fläche und Konfiguration des beheizten Raums berücksichtigt. Ein Heizkreis sollte 120 Meter nicht überschreiten. Danach werden mögliche Wärmeverluste ermittelt, die auf folgender Grundlage berechnet werden:

• Aus welchem ​​Material wird das Haus gebaut (Blöcke, Holz, Ziegel usw.).
• Verglasungsart (doppelt verglaste Fenster oder Profile werden verwendet).
• durchschnittliche Lufttemperatur in Ihrer Nähe.
• Gibt es zusätzliche Wärmequellen?

Entscheiden Sie anschließend, welche Temperatur Sie für jeden einzelnen Raum wünschen. Hier können Sie auf diesen Indikatoren aufbauen:

Video: Fußbodenheizung berechnen

Video: Berechnung der Temperatur der Fußbodenheizung

Entwerfen

Das Schlüsselelement der Fußbodenheizung sind Rohre. Die Länge der Kontur hängt direkt vom Rohrdurchmesser ab. Folgende Daten sind bekannt:

• Pfeife O16 мм – до 90 м.
• Rohr O17 mm - bis zu 100 m.
• Rohr O20 mm - bis zu 120 mm.

Je größer der Rohrdurchmesser ist, desto geringer ist der hydraulische Widerstand. Wenn der Raum eine kleine Fläche hat, reicht normalerweise eine Schaltung. Wenn jedoch bei einem Rohrdurchmesser von 20 mm die gesamte Fläche eines Raums um 120 m fehlt, ist es besser, keine Länge hinzuzufügen, sondern 2 Konturen zu machen. Es ist besser, dass ihre Länge mit einem Unterschied von bis zu 10 m gleich war.

Eine wichtige Rolle spielt der Pitch-Pitch, der 15, 20, 25 und 30 cm betragen kann: Wenn es sich um große Räume wie ein Fitnessstudio handelt, kann der Pitch im Bereich von 35, 40 oder 45 cm liegen, in der Nähe von großen Fenstern befindet sich jedoch ein Pitch 10 cm wird empfohlen.

Beachten Sie die separaten Zonen in der Tabelle:

Diese Nummern werden empfohlen. Die Wahl einer Stufe hängt auch von der verwendeten Leitung ab. Wenn es sich um ein Laminat auf Metallbasis handelt, ist es äußerst schwierig, es zu biegen, ohne eine Stufe mit einem kleinen Radius zu beschädigen. Wenn das Layout eine Schlange ist, beträgt die ideale Steigung 15–20 cm.

Wenn die Fläche des beheizten Raumes 50 m beträgt² и больше, то рекомендуемый диаметр трубы 16 мм. Даже при условии хорошо утепленного дома рекомендуется, чтобы шаг трубы не был больше 15 cm с трубой O16 мм. Чем толще труба, тем большие расходы вас ожидают. Особенно это отразится на покупке фитингов и других материалов большего диаметра. Проект следует составлять с трубой O16 мм.

Verwenden Sie in einigen Fällen Rohre mit einem Durchmesser von 20 mm. Solche Kosten sind jedoch oft ungerechtfertigt. Immerhin steigt das Wasservolumen im System deutlich an, was mehr Wärmeenergie zum Heizen erfordert. Außerdem ist es schwierig, einen solchen Durchmesser zu biegen.

Beim Entwerfen ist es wichtig, die folgenden Nuancen zu berücksichtigen:

• Installieren Sie zunächst Partitionen und bestimmen Sie dann die Anzahl der Stromkreise. Im selben Raum sollte eine Schaltung sein.
• Der Sammler sollte sich in der Mitte des Hauses befinden. Wenn dies nicht möglich ist, wird das Problem der unterschiedlichen Länge der Konturen durch die Installation von Durchflussmessern gelöst. Aufgrund dessen wird der Kühlmittelstrom gleichmäßig sein.
• Wenn Sie zwei Kollektoren installieren müssen, muss jeder über eine separate Pumpe verfügen.
• Achten Sie darauf, die Überlappung zwischen der ersten und zweiten Etage zu isolieren. Dies ist notwendig, um die Überlappung selbst nicht zu erwärmen.

Der Entwurf eines warmen Bodens ist kompliziert und verantwortungsbewusst. Daher nutzen viele die Dienste von Spezialisten oder speziellen Programmen.

Heizkreise verlegen

Es gibt mehrere Pipe-Layouts:

• Schlange.
• Schnecke
• Kombiniert.

Jeder von ihnen hat seine eigenen technischen Merkmale, die weiter betrachtet werden:

1. Schlange. Dieses Schema hat mehrere offensichtliche Nachteile. Bei der Eingabe der Raumtemperatur ist der Wärmeträger hoch und der Fußboden. Je weiter der Boden desto kälter. Dies erklärt sich dadurch, dass das abgekühlte Kühlmittel durch die Rücklaufleitung zurückkehrt. Bei der Installation eines solchen Schemas sind besondere Fähigkeiten erforderlich. Wenn ein Laminat auf Metallbasis verwendet wird, beträgt der Verlegungsschritt oft 20 cm oder mehr, weil Das Rohr in einem kleineren Winkel zu biegen, ist schwierig. Der Abstand kann jedoch auf 10 cm reduziert werden, aber kleine Ringe sollten an den Rändern angebracht werden, was mühsam ist. Oft wird ein ähnliches Stapelmuster verwendet, wenn benachbarte Konturzonen ausgerichtet werden müssen. Diese Methode der Rohrverlegung ist auch akzeptabel, wenn die Fläche des Raumes sehr klein ist und bis zu 6 m beträgt².
2. Die Schnecke. Ihr Prinzip ist, dass zunächst die Kontur um den Umfang des Raums gelegt wird und sich zur Mitte hin allmählich verengt. Die hintere Kontur kehrt zum Startpunkt zurück. Wenn Sie in diesem Fall eine Stufe zwischen einem Rohr von 20 cm geplant haben, wird die Kontur zuerst in 40-cm-Schritten angelegt: Beim Rückhub wird das Rohr zwischen die bereits verlegten Rohre gelegt und bildet so eine Stufe von 20 cm. Dies erklärt sich durch die gleichmäßige Verteilung der Wärmeenergie über die gesamte Fläche des Raumes. Darüber hinaus ist es möglich, die Zonen in der Nähe der Außenwand oder große Fenster zu verstärken, indem der Schrittabstand verringert wird. Für eine solche Regelung gibt es praktisch keine Einschränkungen hinsichtlich der Form und Größe der Räumlichkeiten.
3. Kombiniert. Dies impliziert eine Kombination der beiden oben genannten Rohrverlegesysteme. Zum Beispiel kann ein Teil des Raums mit einer Schlange ausgekleidet werden und der andere Teil - eine Schnecke. Es ist auch üblich, eine Wasserfußbodenheizung mit einer elektrischen zu kombinieren. In diesem Fall dient die elektrische Heizung jedoch als Zusatzausstattung. Dies ist besonders wirksam im Frühherbst und im späten Frühjahr, wenn es nicht sinnvoll ist, die Warmwasserbereitung zu aktivieren.

Video: Layout-Heizkreis

Heizung

Heizung для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Feuerwiderstand
• Niedrige Wärmeleitfähigkeit
• Feuchtigkeitsbeständigkeit
• Stärke

Bei der Auswahl der Isolierung ist es daher wichtig, ihre technischen Eigenschaften zu berücksichtigen. Nachfolgend sind einige Arten von Isolierungen aufgeführt, die erfolgreich im Heizkuchen eingesetzt werden.

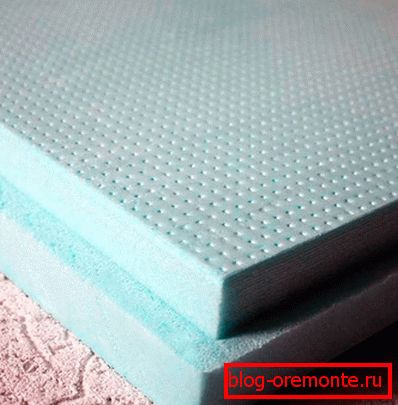

Styropor

Wenn Sie einen Betonestrich haben, ist expandiertes Polystyrol ideal. Es gibt zwei Arten:

1. Glatt
2. Mit Chefs.

Die zweite Option vereinfacht und beschleunigt das Verlegen von Rohren erheblich. Auch expandiertes Polystyrol ist in 2 Typen unterteilt:

1. Schaumstoff
2. Extrudierter Polystyrolschaum.

Vergleicht man die wärmetechnischen Eigenschaften, sind sie im extrudierten Polystyrolschaum höher.

Stau

Dieses Material ist in jeder Hinsicht eine geeignete Option. Zu seinen positiven Eigenschaften gehören:

• Bei starken Temperaturabfällen ändert sich die Lautstärke des Stopfens nicht.
• Umweltfreundlich.
• Unter der Last des Betonestrichs fast verformt.
• Obwohl das Material eine geringe Dicke aufweist, zeichnet es sich durch eine hochwertige Wärmedämmung aus.

Der offensichtliche Nachteil dieser Heizung ist jedoch der Preis. Seine Kosten sind dreimal höher als bei anderen Materialien.

Penophole

Bei der Installation von Fußbodenheizungen wird häufig Penofol oder Polyethylenschaum verwendet. Es wird in Form von gewalztem Folienmaterial mit einer Dicke von 3 bis 10 mm präsentiert. Zum bequemen Verlegen von Rohren wird die beschichtete Oberfläche mit einer Markierung versehen. Wenn Sie im Erdgeschoss und unter Ihrem Boden oder in einem unbeheizten Keller wohnen, reicht diese Isolierung nicht aus. Es muss mit Styroporschaum kombiniert werden.

Es ist besser, Penofol mit einer metallisierten Oberfläche zu wählen, nur nicht aus Aluminium. Diese Beschichtung interagiert nicht mit dem negativen Medium der flüssigen Lösung, die die übliche Folie angreifen kann.

Mineralwolle und Ecowool

Es wird empfohlen, die Dichte der verwendeten Isolierung mindestens 80 kg / m zu wählen³. Wird hauptsächlich zum Verlegen von Holzsystemen verwendet. In diesem Fall wird die Isolierung zwischen den Baumstämmen oder Holzbalken platziert.

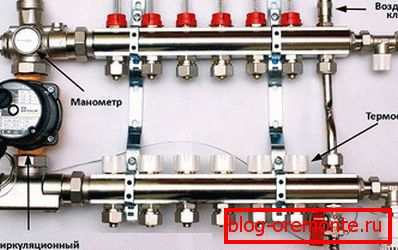

Sammler

Es gibt verschiedene Arten von Kollektoren, die für Installationsarbeiten verwendet werden:

1. Kollektor mit Ausgängen unter eurocones. Eine der einfachsten Sammlertypen. Es ist ein Rohr mit Innen- und Außengewinde zur Verbindung von Heizkreisen. Um es in die Fußbodenheizung einzuführen, muss man jedoch eine große Anzahl von Teilen für ein komplettes Set kaufen.
2. Verteiler mit Auslässen zum Anschließen von Stromkreisen und Ventilen zur Einstellung. Oft sind dies chinesische Sammler, die in Geschäften verkauft werden. Sie haben einen offensichtlichen Nachteil - nach einiger Zeit kann Wasser unter den Armen abfließen. Dies liegt an der geringen Qualität des Kühlmittels. Sie können repariert werden, es genügt, die Gummidichtung zu ersetzen. Solche Kollektoren sind nicht dafür vorgesehen, mit einer zusätzlichen Steuerungsautomatisierung ausgestattet zu werden. Sie sind ideal für Häuser mit einer kleinen Fläche, deren Konturen die gleiche Länge haben.
3. Es gibt auch einen Sammler zum Verbinden von Metallrohren. Es hat Einstellventile und Armaturen. Solche Ventile können mit einem Servo ausgestattet werden, dessen Arbeit von einem im Raum installierten Thermostat geregelt wird. Die Beschläge selbst werden auch als Eurokronen bezeichnet und bestehen aus 3 Teilen: einem Eurokonus, einem Kompressionsring und einer Überwurfmutter. Auch Eurokonus hat einen Dichtungsring.
4. Wenn die Länge der Stromkreise unterschiedlich ist und eine manuelle Einstellung nicht möglich ist, wird empfohlen, einen Kollektor mit Durchflussmessern und Steckdosen für Servos zu kaufen. Bei manchen Sammlern verstecken sie sich hinter blauen Hüten. Dadurch ist es möglich, die Temperatur des Kühlmittels in jedem einzelnen Kreislauf zu regeln. Sie können jedoch einen Kollektor für Durchfluss mit Durchflussmessern und Rücklaufleitung mit herkömmlichen Ventilen für die manuelle Einstellung kombinieren.

Was die Mischeinheit betrifft, so sind in ihrem Kit notwendigerweise:

• Sicherheitsventil Es signalisiert das Mischen des Kühlmittels bei sehr hoher Temperatur.
• Die Umwälzpumpe Dank dieses Geräts heizt das System den Raum gleichmäßig auf.
• Bypass Verhindert Überladung.
• Abzugs- und Luftventile.

Besondere Aufmerksamkeit sollte einem speziellen Ventil gewidmet werden, das Zwei- und Dreiwege-Ventile sein kann. Jeder von ihnen hat seine eigenen Unterschiede und Verwendungen.

Zweiwegeventil. In seinem Bausatz hat er einen Thermokopf mit Feuchtigkeitssensor. Bei Bedarf wird die Warmwasserzufuhr gesperrt. Dadurch wird Wasser automatisch gemischt. Meist werden solche Ventile in die Heizungsanlage eingeführt, wo die Fläche der Wohnzone 200 m nicht überschreitet².

DreiwegeventilEin ähnliches Ventil definiert zwei Indikatoren gleichzeitig: Abgleich eines Bypassventils und Eigenschaften eines Rückschlagventils. Es mischt heißes und gekühltes Kühlmittel. Dreiwegeventile sind häufig mit einer servogesteuerten Thermostat- und Wettersteuerung ausgestattet. Der Mischvorgang wird durchgeführt, weil sich im Ventil ein spezielles Ventil befindet, das den Flüssigkeitsstrom reguliert. Ein ähnliches Ventil wird in Fußbodenheizungssystemen mit einer großen Anzahl von Kreisläufen verwendet.

Auch die Kollektor- und Mischeinheit ist mit Außentemperatursensoren ausgestattet. Mit ihnen können Sie die Temperatur des Kühlmittels von der Straßentemperatur aus einstellen. Obwohl eine solche Einstellung unabhängig vonein- ander erfolgen kann, können Sie durch das Vorhandensein solcher Sensoren die optimale Temperatur einstellen.

Installation von Fußbodenheizung

Der Installationsprozess besteht aus mehreren aufeinander folgenden Schritten. Die Kenntnis und Beachtung der Technologie ermöglicht Ihnen, alle Installationsarbeiten selbstständig durchzuführen.

Abdichtung und Montage von Dämpfungsband

Die erste ist die Vorarbeit. Dazu wurde der alte Estrich vollständig entfernt. Wenn der Abstand im Raum horizontal mehr als 10 mm beträgt, sollte der Abstand eingestellt werden. Zu diesem Zweck können Sie den selbstnivellierenden Estrich des Entwurfs mit einer dünnen Schicht füllen.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

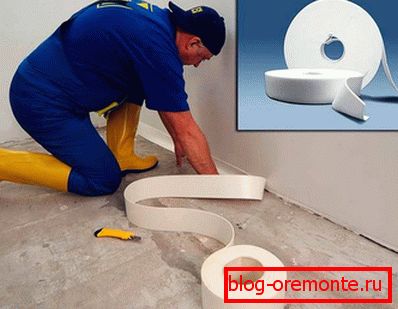

Der nächste Schritt der Vorbereitung ist der Einbau eines Dämpfungsgurtes. Die lineare Ausdehnung des Estrichs muss bei Erwärmung ausgeglichen werden. Wenn Sie es nicht verwenden, kann der Estrich nach kurzer Zeit reißen. Das Dämpfungsband wird entlang des gesamten Raums mit einer selbstklebenden Schicht oder einem Klebeband an der Wand befestigt.

Dämmung verlegen

Der nächste Schritt ist die Installation der Isolierung. Die Wahl der Isolierung und der Installationsmethode hängt von der Art des Raums und dem Verwendungszweck der Heizung ab. Wenn Sie die erste Etage haben und es keinen beheizten Keller gibt, sollte die Isolierung beeindruckend sein. Eine Schicht Blähton wird gegossen und es wird Polystyrol mit einer Dicke von bis zu 100 mm verwendet.

Die Verwendung von Kork oder Penofola ist für die Dämmmethode recht einfach. Dies sind Blattmaterialien, die mit Klebeband verklebt werden. Wenn Polystyrolsysteme mit Rillen verwendet werden, ist deren Montage auch nicht mit besonderen Schwierigkeiten verbunden. Die Isolierung wird untereinander mit Hilfe spezieller Schlitze verbunden.

Der Einsatz solcher Heizungen ist jedoch nicht immer möglich. Oft der günstigste - Schaum. In diesem Fall sollte die Montage stumpf erfolgen. Zwischen sich ist es wünschenswert, zum Beispiel mit Schaumstoff zu verkleben. Nach Fertigstellung der Isolierung sollte die gesamte Fläche mit Isolierung bedeckt sein.

Betrachten Sie die Reihenfolge der Fußbodenheizung mit Polystyrol:

• Schritt 1. Das erste Blatt wird in die Ecke des Raums gelegt, so dass beide Seiten eng an den Ecken der Wände anliegen.
• Schritt 2. Außerdem wird das Blatt von einem Ende zum anderen fest zusammengefügt.
• Schritt 3. Wenn eine Ecke, eine Säule oder ein anderes Hindernis umfahren werden muss, lässt sich Polystyrol leicht mit einem scharfen Messer schneiden.
• Schritt 4. Die nächste Reihe muss mit einem kleinen Versatz gelegt werden, genau einem halben Blatt.

Wenn Sie die Dämmung in zwei Schichten geplant haben, sollte die zweite Dämmschicht der ersten gegenüberliegen. Daher stimmen die Verbindungen nicht überein. Am Ende ist eine spezielle Folie mit Markierungen für die Montage von Rohren angebracht.

Wenn die Heizung auf einem Holzfußboden installiert ist, wird Mineralwolle als Heizung verwendet. Es wird zwischen den Verzögerungen platziert. Bei der Installation sollte die Breite der Matten etwas größer sein als der Abstand zwischen den Laschen. Dies ermöglicht es, die Isolierung dicht zu verlegen und das Auftreten von Kältebrücken zu verhindern.

Video: Vorbereitung der Basis, Verlegung der Isolierung und Verstärkungsnetz

Installation von Rohren

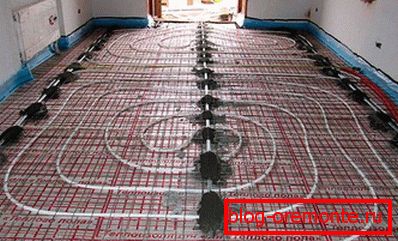

Wenn die Isolierung abgeschlossen ist, ist es Zeit, den Heizkreis zu installieren. Dabei ist es wichtig, den Verlegeschritt, die Konturlänge und die Anzahl der Auslässe am Kollektor genau zu berechnen. Davor soll jedoch die Wahl des Heizungsrohres diskutiert werden.

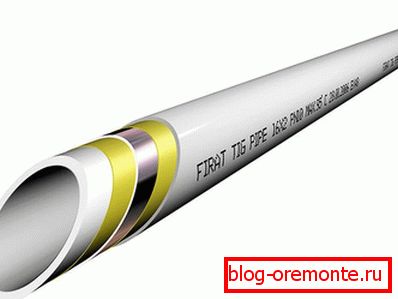

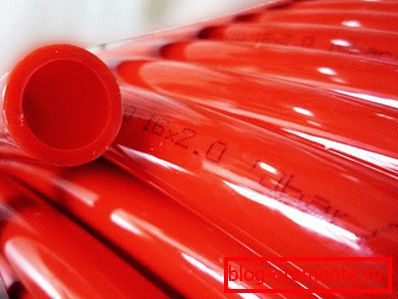

Wie wählt man eine Pfeife aus?

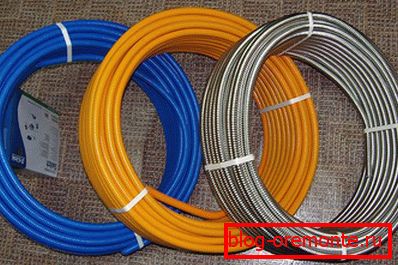

Es gibt verschiedene Arten von Rohren, die für einen Warmwasserboden verwendet werden, wobei sich jede in einer anderen Preiskategorie befindet. Die Kosten einer Pfeife hängen vom Hersteller ab.

Rohrverlegung

Bei der Verlegung von Rohren ohne Assistent kann das nicht. Die Pfeife auf dem warmen Boden wird in Rollen verkauft, so dass sich einer abwickelt und der andere die Bucht hält. Die Verlegemethode hängt vom gewählten System ab. Wenn die Wahl auf spezielle Matten mit Chefs fiel, wird die Arbeit stark vereinfacht, die Hauptsache besteht darin, dem Styling-Schritt zu folgen. Wenn eine Folie mit Markierungen auf die Isolierung gelegt wird, werden spezielle Clips verwendet, um das Rohr zu befestigen. Was ist, wenn es keine solche Auszeichnung gibt? Du kannst es selbst machen. Verwenden Sie dazu eine Schnittschnur mit Farbe.

Bei der Installation von Rohren ist es unzulässig, dass sie unterbrochen wurden. Ein Kreislauf sollte aus einem ganzen Rohrstück bestehen. Beginnen Sie die Verlegung mit den am weitesten entfernten Bereichen. Es ist sehr praktisch, wenn die Isolierung zweischichtig ist. In der ersten Isolierschicht können Sie die Durchführungsrohre und die notwendige technische Kommunikation einsetzen.

Der Rohrinstallationsprozess besteht aus mehreren Schritten:

Stufe 1 - Sie wickeln sich von einer Bucht von 10 bis 15 m ab, legen Sie an einem Ende eine Armatur an und verbinden Sie sie mit dem etablierten Kollektor.

Stufe 2 - verbindet das Rohr am Verteiler mit dem Durchfluss.

Stufe 3 - Auf der Markierung wird das Rohr an den Harpunenwärmerklemmen befestigt. Wenn der Abschnitt gerade ist, genügt ein Abstand von 40 cm. Bei Kurvenfahrten ist der Abstand auf 15 cm reduziert. Achten Sie beim Biegen darauf, das Rohr nicht zu verdrehen.

Stufe 4 - Achten Sie beim Einbau darauf, dass das Rohr nicht gespannt ist. Sie sollte frei sein. Andernfalls zieht die Spannung ständig die Klammern heraus.

Stufe 5 - Wenn die Halterung geflogen ist, ziehen Sie sich um 5–10 cm von der vorherigen Stelle zurück und befestigen Sie das Rohr erneut.

Stufe 6 - Wenn Sie den gesamten Kreislauf abgerundet haben, wird das Rohr zum Kollektor zurückgeführt und über ein Verbindungsstück mit dem Rücklaufrohr verbunden.

Für einen korrekten Abgleich ist es wichtig, Informationen über die Länge jeder Kontur zu haben. Markierungen können auf dem Kollektor selbst erstellt werden, z. B. können Sie der Kontur eine Nummer oder einen Namen des Raums zuweisen, in den er geht. Auf einem Blatt Papier können entsprechende Notizen gemacht werden. Behalte nicht alles im Kopf. Der Rohrabschnitt in der Nähe des Kollektors sollte isoliert sein, da sonst der Boden stark überhitzt wird. Darüber hinaus wird empfohlen, das Rohr durch eine Temperatur zu erwärmen, d.h. Die Strömung wird isoliert und das Rücklaufrohr bleibt unberührt. Daher erwärmt sich die Rücklaufleitung nicht von der Strömung.

Es gibt verschiedene Methoden zum Befestigen von Rohren:

1 Methode: Klammern.

2 Methode: Flussstahldraht.

3 Methode: spezielle Hefter und Fixierer.

4 Methode: фиксирующий трак.

5 Methode: Matten mit Chefs.

6 Methode: Verteilerplatte aus Aluminium.

Video: Verlegung eines wärmeisolierten Fußbodens

Verstärkung

Oft wird die erste Bewehrungsschicht auf die Isolierung gelegt. In diesem Fall erfolgt die Befestigung mit Hilfe von Nylon-Puffs. Separate Teile des Netzes werden durch Drahtgestrick miteinander verbunden. Die Maschengröße des Verstärkungsnetzes hängt von der von Ihnen ausgewählten Stufe ab. Das Netz sollte eine O5 mm haben. Zusätzlich wird auf die Rohre eine Verstärkungsschicht gelegt. Dies erklärt sich dadurch, dass das darunter liegende Netz keine Wirkung hat.

Druckprüfung

Unter Crimpen versteht man einen Vorgang, mit dem Sie sicherstellen können, dass alle Montageanschlüsse fest sitzen und die Rohre keine Mängel aufweisen. Dieser Vorgang wird unmittelbar vor dem Einfüllen der Bohle durchgeführt.

Das Crimpen kann auf zwei Arten erfolgen:

1. Wasser
2. Durch die luft

Wasserdruckprüfung

Alle Stromkreise müssen vollständig abgewickelt und an den Kollektor angeschlossen sein. Das System wird durch die Stromversorgung gefüllt, ein Druck wird bis zu 2,8 atm erzeugt. Mindestens 2 atm. In diesem Fall muss das Kühlmittel zuerst bis zur Mischeinheit gefahren werden.

Der weitere Prozess sieht folgendermaßen aus:

• Auf dem Rücklaufrohr sind alle Kappen geschlossen, oft sind sie blau.
• Nachdem sich das Versorgungsventil öffnet.
• Beim Befüllen der Rohre mit Wasser ist ein Zischgeräusch zu beobachten, dies ist Luft, die durch ein Mayevsky-Ventil oder eine automatische Entlüftung austritt.
• Nun öffnet sich der Hahn auf der Rückleitung. So kann Luft durch das Ablassventil am Rücklaufverteiler abgelassen werden.
• Der gefüllte Stromkreis schließt sich auf der Rückleitung und der nächste öffnet sich.
• Schließlich schließt das Ventil vor dem Vorratsverteiler und das Ventil vor dem Rücklaufsammler öffnet sich.

Nachdem das System mit Wasser gefüllt und blutet ist, muss die Struktur auf Lecksuche untersucht werden.

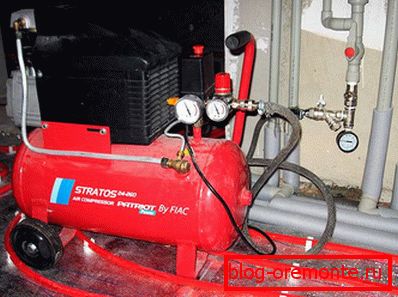

Druckprüfung воздухом

Während des Pressens des beheizten Bodens mit Luft wird die automatische Entlüftung entfernt und eine Kappe wird an ihrer Stelle verschraubt. Zum Betrieb ist ein Kompressor oder eine Autopumpe mit Manometer erforderlich. Der Druck bei der Druckprüfung mit Luft sollte dreimal so hoch sein wie der Arbeiter. Erstellen Sie daher einen Luftdruck von bis zu 5 atm.

Ein solcher Druck sollte nur in der Fußbodenheizung und nicht in der Autobahn zwischen Kessel und Kollektor erzeugt werden. Dies erklärt sich aus der Tatsache, dass einige Kessel nur für Drücke bis 3 atm ausgelegt sind. Daher wird dieser Bereich später separat geprüft.

Wenn also bis zu 4 atm Luft in das System gepumpt wird, lassen Sie die Hähne für einen Tag geschlossen. Der Druck sollte nicht fallen. Die minimale Abweichung wird zwar so sein, wie beim Pumpen der Kompressor die Luft leicht erwärmt, was sich später abkühlt. Um Dichtheit zu gewährleisten, können Sie alle Gelenke mit Seifenwasser durchlaufen.

Anziehen

Bei der Fertigstellung des Estrichs ist es wichtig, einige wichtige Konventionen anzugeben:

1. Das Wasser sollte nicht aus dem System abgelassen werden, sondern sollte unter einem vorbestimmten Druck von 1,5 atm gehalten werden.
2. Das Einschalten der Heizung ist verboten.
3. Temperaturnähte herstellen.

Die Temperaturfuge beseitigt vollständig die Möglichkeit, dass der Estrich gerissen wird. Als Temperatur der Naht wird Dämpferband verwendet. Die Fläche des Raumes kann durch 20 m geteilt werden² (Dies ist notwendig, wenn die Fläche eines Raumes diesen Wert deutlich übersteigt). Stellen Sie sicher, dass das Rohr in dem Bereich, in dem es die Temperatur der Naht durchläuft, die Wellung verstärkt.

Zum Befüllen des Estrichs wird empfohlen, spezielle Additive zu verwenden, die die technischen Eigenschaften des Estrichs verbessern. Zusätzlich wird dem Beton ein Weichmacher zugesetzt, der verhindert, dass der Estrich beim Abkühlen / Erwärmen reißt.

Die Zusammensetzung des Betons:

• Beton und Vorführungen - 1: 6.
• Beton, Sand und Schutt - 1: 4: 3.5.

Der Weichmacher und andere Zusatzstoffe werden während des Mischens der Betonmischung eingegossen. Der Anteil wird anhand der Anweisungen des Herstellers auf dem Etikett bestimmt.

Für eine Wohnung genügt eine Dicke von 50 mm für Fertigböden bis zu 100 mm. Es ist wichtig, die folgenden Eigenschaften des Estrichs zu berücksichtigen: Wärmestau. Je dünner der Estrich ist, desto kürzer wird die Wärme. Wenn es zu dick ist, braucht es mehr Wärme, um es aufzuwärmen. Daher beträgt die optimale Dicke des Estrichs 70–80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона verboten.

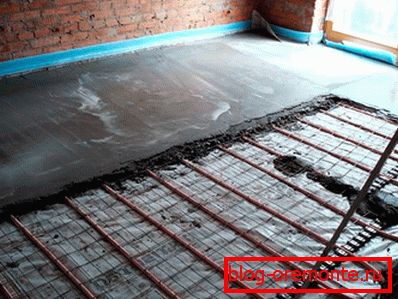

Der Herstellungsprozess von Estrichen auf Baken ist wie folgt:

1. Nach Stufe werden Metallbaken gesetzt.
2. An den Rohren sind keine Leuchttürme installiert. Sie können eine dicke Lösung in Form von Hügeln auslegen, auf denen Baken installiert sind.
3. Glatter Beton ist die Regel. Es ist darauf zu achten, dass die Luftblasen vollständig aus dem Estrichkörper herausragen.
4. Am nächsten Tag, als der Beton noch nicht eingedrungen war, müssen die Leuchtfeuer entfernt, diese Stellen gereinigt und mit Mörtel gefüllt werden.

Video: Estrich füllen

Inbetriebnahme

Geben Sie die Arbeitstemperatur schrittweise ein. Stellen Sie zuerst die Temperatur auf 25 ° C ein. Erhöhen Sie ihn nach jedem Tag auf 5 ° C. Wenn Frostschutzmittel als Kühlmittel verwendet wird, erfolgt die Erhöhung um 5 ° C, und wenn es sich um Wasser handelt, sofort um 10 ° C. Dies ist eine wichtige Anforderung, da scharfe und ungleichmäßige Überhitzung vermieden werden kann, wodurch der Estrich bricht.

Die Inbetriebnahme erfolgt also wie folgt:

• Stellen Sie sicher, dass alle Hähne am Verteiler geöffnet sind und das Kühlmittel durch alle Kreisläufe zirkuliert.
• Das Thermokopfmischventil ist auf die Mindesttemperatur eingestellt.
• Die Umwälzpumpe ist eingeschaltet, wenn der Kessel ausgeschaltet ist, da die Pumpe am Kessel interferiert.
• Gelegentlich muss angesammelte Luft freigesetzt werden.
• Mit Durchflussmessern die Zirkulation des Kühlmittels in allen Kreisläufen prüfen.
• Dann können Sie die Heizung einschalten.

Video: Füllsystem

Preise für Wasser-Fußbodenheizung

Die Kosten für die Arbeit können je nach Wohnort geringfügig variieren. Im Durchschnitt sind die Preise wahr. Die Preise können der folgenden Tabelle entnommen werden:
