Wie man flügeltore herstellt

Jedes Haushaltsgrundstück ist mit Schutzvorrichtungen wie einem Zaun und einem Tor ausgestattet. Heute gibt es eine Vielzahl von Technologien und Materialien, mit denen Sie solche Designs besonders machen können. Wenn wir zum Beispiel hinter dem Tor sprechen, gibt es einige davon, nämlich Schieben, Schieben, Automatik, Scharnier. In diesem Artikel werden wir erklären, wie man Schwenktore mit eigenen Händen herstellt, das Beispiel der Metallherstellung und automatischen Tore betrachten, erläuternde Fotos, Diagramme und Zeichnungen.

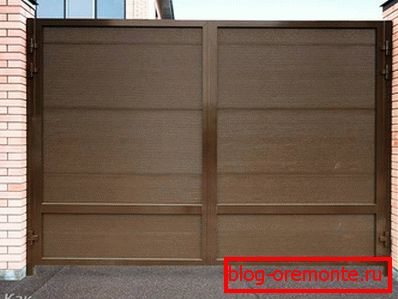

Designmerkmale

Unabhängig von der gewählten Konstruktion behalten Sie sich das Recht vor, die Öffnungsart zu wählen - im Innenhof oder im Freien. Ein Drehtor zu bauen ist kein Problem. Die klassische Form der Flügeltore weist eine Reihe von Besonderheiten auf:

• Funktionalität
• Komfort in der Bedienung.
• Kompaktheit
• Mangel an Balken und den Richtwalzen.
• Keine Größenbeschränkungen.
• Möglichkeit zur Verwendung unterschiedlicher Materialien für die Herstellung.
• Die Fähigkeit, alle möglichen Teile für die Dekoration zu verwenden.

Arten von Metallstrukturen

Bevor Sie mit der Herstellung des Tors fortfahren, ist es wichtig, deren Konstruktion zu bestimmen. Die Wahl hängt von der Häufigkeit ihres Betriebs ab. Mehrere Arten von Toren können aus Metall hergestellt werden, wir betrachten jede von ihnen einzeln.

Einzelblatt

Diese Art von Design ist nicht so beliebt. Sie repräsentieren eine durchgehende Leinwand. Damit sie einwandfrei funktionieren, sollte die Säule sicher unterstützt werden und es wird viel Geld benötigt. Wenn ein solches Tor in der Garage installiert ist, müssen ein starker Metallrahmen und verstärkte Scharniere gebaut werden. Darüber hinaus besteht der Nachteil darin, dass genügend Platz zum Öffnen von einflügeligen Schwenktoren vorhanden sein muss.

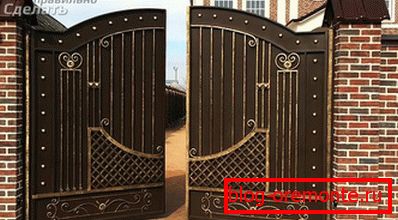

Muscheln

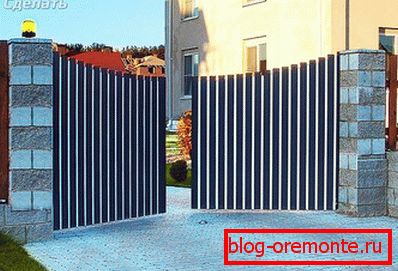

Die häufigste und praktischste Art von Flügeltoren. Ohne Anstrengung können sie zu Hause gemacht werden. Darüber hinaus umfasst ihr Design zwei identische Leinwände. Daher besteht der Rahmen aus zwei Rahmen, die mit Blechmaterial ummantelt sind. Im Gegensatz zum vorherigen Design erfordert das Öffnen weniger Freiraum.

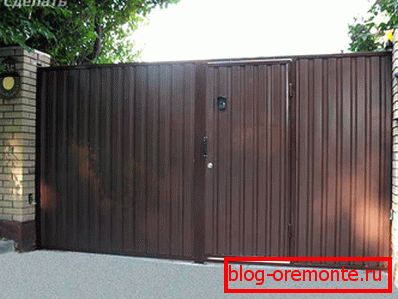

Verdoppeln Sie mit einem Wicket

Für den täglichen Gebrauch sind diese Tore sehr bequem. Darüber hinaus werden sie nach dem gleichen Prinzip hergestellt wie das gewöhnliche Doppelgatter. Der einzige Unterschied ist, dass an einem der Ventile an der richtigen Stelle der zusätzliche Träger und die Unterstützung für die Installation des Tors befestigt werden. Wenn das Tor eines solchen Plans in der Garage montiert ist, wird der Schlupftyp verwendet. In diesem Fall wird ein Loch in eines der Torflügel geschnitten und eine Tür installiert.

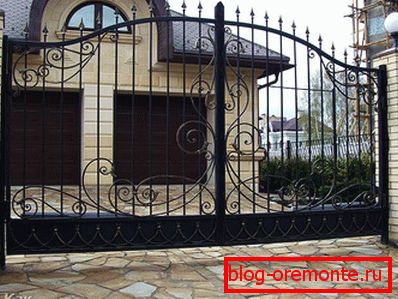

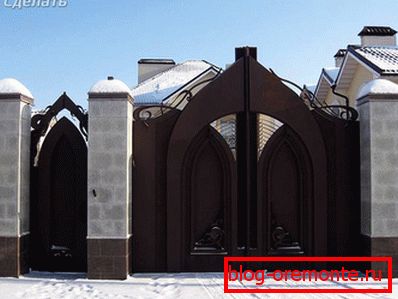

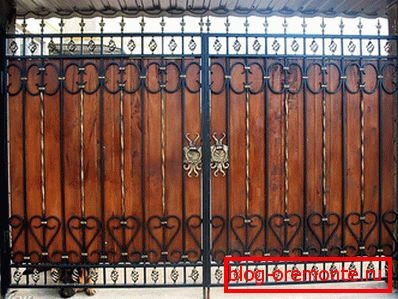

Geschmiedete Flügeltore sind mehr für die ästhetische Wirkung gemacht. Wenn das Design in Form geschlossener Elemente ausgeführt wird, wird dekoratives Schmieden verwendet, häufig jedoch der offene Typ des Tors.

Wie für die Garage wird für ihre Konstruktion hauptsächlich ein geschlossenes Tor mit separaten Schmiedeteilen verwendet.

Unabhängig von der Bauart können Garagentore isoliert werden. Dadurch bleibt die Wärme in der Garage erhalten. Und Ihr Auto wird durch plötzliche Temperaturschwankungen keiner Korrosion ausgesetzt.

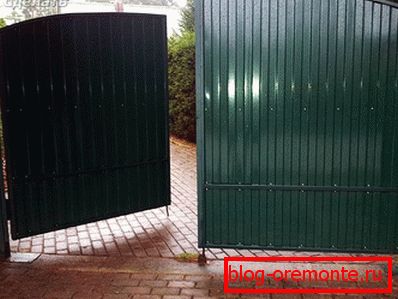

Herstellung von Metalltoren

Wenn Sie die unten aufgeführten Richtlinien einhalten, können Sie Ihre eigenen Schwingtore aus Metall herstellen. Dafür ist es jedoch wichtig, die Zeichnung / das Schema der gewählten Konstruktion genau einzuhalten. Wenn Sie Schwierigkeiten haben, Ihre eigene Zeichnung von Flügeltoren zu entwerfen, finden Sie am Ende des Artikels viele Schemata, die als Grundlage genommen werden können. Die Basis des Tors ist ein Metallrahmen, der in der Eingangsöffnung montiert ist. Wenn Sie sich entscheiden, ein Tor in Ihrem Garten zu bauen, können Sie sofort ein Tor mit einem eingebauten Wicket bauen. Dafür müssen Sie jedoch starke Säulen installieren, die dem Gewicht zusätzlicher Schärpen standhalten. Es ist auch notwendig, Unterstützungen zu installieren, dazu benötigen Sie:

• Bauebene und Roulette;
• Metallrohr 3 Stück O 100 mm;
• Schaufel;
• Verblendziegel (falls die Stützen eingeschlossen sind);
• Zement, Sand, Schotter und Wasser;
• Klempnerarbeit

Montage der Stützen

Arbeiten Sie an der Herstellung von Trägern wie folgt:

1. Messen Sie den Eintrittsabstand zwischen den Zaunrändern.
2. Legen Sie Etiketten für Installationssäulen ein.
3. An der ausgewählten Stelle wird ein Loch für die Montage einer Stützstange ausgehoben.
4. Die Dicke der Stützrohre wird basierend auf dem Gewicht der Schwenktore ausgewählt.
5. Setzen Sie die Säulen in die Grube und stellen Sie sie auf das Niveau ein. Aber füllen Sie den Boden des Grubenkieses vor.
6. Installierte Säulen sollten mit vorbereitetem Beton gegossen werden.
7. Damit die Säulen zunächst sicher stehen können, sollten sie im Loch selbst mit Ziegeln gemauert sein und gleichzeitig die vertikale Höhe einstellen.
8. Damit ist die Montage und das Betonieren der Säulen abgeschlossen.

Wenn das Tor eine Höhe von 2 m hat, sollte die Tiefe der Grube etwa 1 m betragen und der Durchmesser des Rohrs 100 mm übersteigen.

Jetzt ist es an der Zeit, den Gate-Frame zu erstellen. Dazu benötigen Sie:

• Blech, 2–3 mm dick;
• Metallprofil, Winkel und Rohr;
• Messgeräte (Füllstand, Maßband);
• Scharniere aus Metall;
• Schweißvorrichtung.

Wenn Sie Flügeltore für die Garage herstellen, müssen Sie zuerst einen Rahmen herstellen und ihn in die Öffnung einbauen. Es besteht aus einer Metallecke mit rechteckiger oder quadratischer Form, je nach Öffnung der Garage.

Bei der Herstellung des Rahmens für die Garage ist es besser, sie in zwei Exemplaren herzustellen. Befestigen Sie eine an der Außenseite der Öffnung und die andere an der Innenseite. Sie sind untereinander durch Metallbänder und Schweißen verbunden.

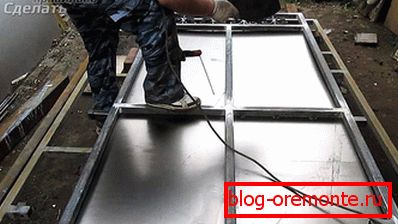

Schritt für Schritt

Der Herstellungsprozess der Torblätter ist wie folgt:

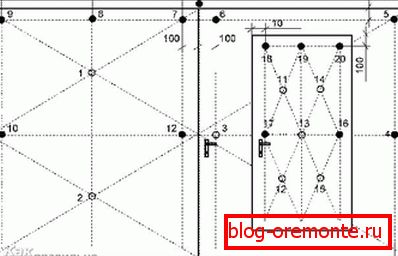

1. Spreizen Sie die Ecken oder das Profilrohr auf einer ebenen Fläche und verschweißen Sie die Flügelform gemäß Zeichnung.
2. Um die Festigkeit der Struktur zu erhöhen, werden die Flügel mit diagonalen Balken verstärkt.
3. Wenn der Rahmen fertig ist, können Sie ihn umhüllen.
4. Verwenden Sie für die Türverkleidung ein Blech mit einer Dicke von 2 mm. Zu dicke Bleche werden nicht empfohlen, da in diesem Fall die Stützfüße verstärkt werden müssen.
5. Als nächstes müssen Sie die Schleife einstellen. Schweißen Sie eine Hälfte des Scharniers an der richtigen Stelle am Türrahmen und die andere am Tragpfosten.

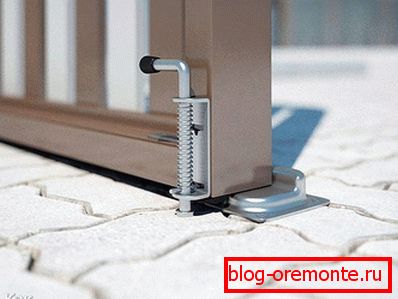

6. Am Ende bleibt ein Deadlock und ein Wicket, das nach dem gleichen Prinzip wie der Hauptrahmen gebaut wird.
7. Das Schwenken der Flügeltore erfolgt am Boden oder bereits in hängender Position. Es gibt keinen großen Unterschied. Das einzige, was beachtet werden sollte, ist das Malen in der Unterleibsgegend, was zur Bildung von Tropfen und Absacken führt. Seien Sie deshalb vorsichtig, wenn Sie diesen Arbeitsprozess durchführen.

So werden Metalltore hergestellt.

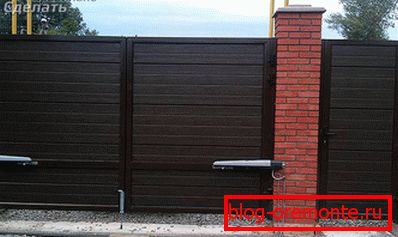

Automatische Tore

Jeder Mensch hat ein Verlangen nach Komfort. Und das gilt sogar für die Verwendung von Toren Die moderne Technologie hat es ermöglicht, das Öffnen der Flügeltore zu automatisieren. Und es gibt viele Vorteile. Wenn Sie es eilig haben, sollten Sie beispielsweise keine Zeit damit verbringen, das Auto zu verlassen, um die Fensterläden zu öffnen / schließen. Wenn es draußen regnet, vermeiden Sie es, nass zu werden und wieder auszugehen. In Anbetracht dieser positiven Aspekte empfehlen wir Ihnen, die Fertigungstechnologie und einige Merkmale automatischer Tore zu berücksichtigen.

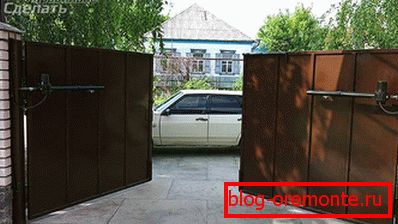

Vor- und Nachteile

Zunächst werden einige Merkmale einer solchen Struktur hervorgehoben:

• Stärke
• Vielseitigkeit.
• Lange Betriebsdauer
• Der Mechanismus ist unprätentiös und einfach.
• Die Öffnungs- / Schließgeschwindigkeit liegt im Bereich von 15 s.

Berücksichtigen Sie im Interesse der Objektivität und Nachteile:

• Wenn während des Öffnens / Schließens der Torflügel eine Barriere auf dem Weg ist, wird die Automation deaktiviert und die Türen klemmen.
• Der Öffnungsweg des Tors muss regelmäßig überprüft werden, andernfalls ist ein Ausfall unvermeidlich.

Hervorzuheben sind die häufigen Ausfälle der Automatisierung. Obwohl Hersteller behaupten, dass dieser oder jener Mechanismus extrem zuverlässig ist, gibt es nichts Ewiges. Bei Wartungsarbeiten können jedoch Störungen vermieden werden.

Wenn die Automatik während der Arbeit nicht mehr funktioniert, sollten Sie das Tor nicht mit Gewalt schließen. Möglicherweise muss der Prozess vom Öffnen bis zum Schließen gedreht werden. Durch erneutes Drücken kann der Mechanismus verdienen.

Dies löst zwar nicht in allen Fällen das Problem. Oft müssen Sie sich an einen Spezialisten wenden, um die Automatisierung zu reparieren. Fürchten Sie sich vor diesem Entwurf nicht. Wie das Sprichwort sagt: "Einen Wolf fürchten - nicht in den Wald gehen". Geben Sie die Vorteile des Komforts nicht auf.

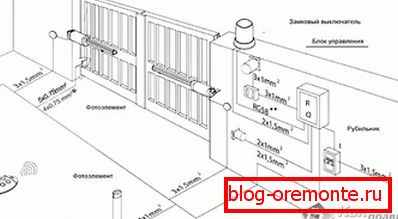

Automatik

Es sollte sofort darauf hingewiesen werden, dass die Installation von automatischen Toren recht zeitaufwändig ist. Es erfordert einige Qualifikationen, Genauigkeit und Genauigkeit. Wenn Sie also an Ihren Fähigkeiten zweifeln, ist es besser, ein Unternehmen zu wählen, das alles effizient und schnell erledigt. Wenn Sie Erfahrung mit ähnlichen Arbeiten haben, können Sie anhand des Handbuchs Ihr angestrebtes Ziel erreichen.

Der Herstellungsprozess von Flügeltoren wurde oben beschrieben. Daher wird der Automatisierung, die nach bestimmten Standards ausgestattet ist, besondere Aufmerksamkeit gewidmet.

Berücksichtigen Sie bei der Installation der Automatisierung die folgenden Indikatoren:

• die Position der Ventile relativ zur Tragsäule;
• Wenn automatische Einrichtungen ohne die Verwendung von Endschaltern verwendet werden, wird ein Flügelstop verwendet.

Wenn diese wichtigen Faktoren außer Acht gelassen werden, versagen die Automaten, was zum Bruch der Halterung, zum Ausfall des Elektromotors und zu anderen unangenehmen Folgen führt.

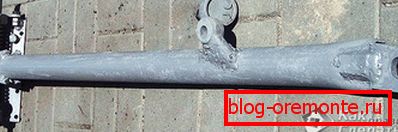

Hausgemachte Automaten - ist möglich

Mit dem großen Wunsch, das Tor zu automatisieren, kann es unabhängig voneinander erfolgen. Speziell für Liebhaber - dieses Geschäft wird zu einem echten Hobby. Dies gilt insbesondere für diejenigen, die sparen wollen.

Die Basis eines solchen Antriebes wird in jedem Fall der Mechanismus sein, der von der Satellitenschüssel am Tor installiert wird. Er ist wiederum mit einem Schneckengetriebe ausgestattet. Dadurch wird der herkömmliche elektrische Antrieb vollständig ersetzt.

Fahren Sie für Flügeltore

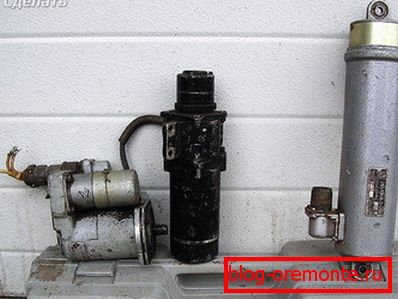

Das System für Satellitenfernsehen weist in seiner Konstruktion einen Drehmechanismus auf (dies gilt für Systeme des alten Typs). Bei diesem Mechanismus handelt es sich um einen Elektromotor, der zur Montage an Flügeltoren verwendet werden kann. Das Schneckengetriebe hat ein ähnliches Funktionsprinzip wie der Antrieb. Die erste Option (Schneckengetriebe) ist jedoch rentabler, da für den Betrieb ausreichend Spannung in 36 V vorhanden ist und herkömmliche Magazinantriebe eine Spannung in 220 V benötigen.

Wenn wir von der Sicherheit sprechen, ist die Verwendung eines solchen Transformators für Abwärtswandler rentabler. Wenn darüber hinaus die Spannung ansteigt, nimmt das Öffnen / Schließen des Tors zu. Bei längerer erhöhter Spannung kann der Mechanismus jedoch ausfallen.

Montage

Nehmen Sie für die Montage von selbstgebauten Automatikgeräten 2 Stellantriebe von der Satellitenantenne in betriebsbereitem Zustand. Geben Sie denen, die lange Vorräte haben, Vorteile.

Dieser Mechanismus kann in einem spezialisierten Unternehmen zu einem relativ niedrigen Preis erworben werden. Plus, müssen Sie eine Fernbedienung und einen Transformator kaufen, die Leistung von 36-40V.

Die Fernbedienung dient als Signal für den elektrischen Antrieb zum Öffnen / Schließen des Tors durch den Frontschieber. Ein solches System kann auch am Garagentor installiert werden. Die Reichweite der Fernbedienung kann bis zu 50 m betragen. Das gesamte Laufwerk ist für 6 Stunden montiert. Damit die Automatisierung ordnungsgemäß funktioniert, ergänzen Sie sie mit einem Stromrelais. Dies verhindert mögliche Schäden, wenn ein Stein oder ein anderer Gegenstand unter das Türblatt fällt. Die Automatisierung wird den Flügel zurückgeben. Wenn das Relais nicht vorhanden ist, kann der Motor nach mehrmals durchbrennen und der Türflügel wird unbrauchbar.

So können Sie für Flügeltore selbständig eine Automation durchführen. Wenn Sie nicht die Fähigkeit und den Wunsch haben, alles zu tun, können Sie den Mechanismus bereits kaufen.

Montagearbeit

Überlegen Sie sich zunächst, wie Sie die Flügeltore öffnen. Zum Beispiel kann sich der Flügel nach innen oder außen öffnen. Auf dieser Grundlage sollten Sie die geeignete Automatisierung wählen. Bereiten Sie unmittelbar vor der Installation folgendes Material und Werkzeug vor:

• Hammer;
• elektrisches Klebeband;
• Maßband;
• Schraubendreher;
• Zangen;
• bohren

Wählen Sie auch das entsprechende Laufwerk aus. Es gibt zwei Arten:

1. Linear
2. Hebel

Wie können Sie feststellen, welche Sie benötigen? Wenn der interne Abstand zwischen den Stützpfosten bis zu 1,5 m beträgt, ist ein linearer Abstand erforderlich. In diesem Fall hat die Automatik keine Hebel und nimmt dementsprechend weniger Platz am Tor ein. Wenn der Abstand mehr als 1,5 m beträgt und bis zu 3 m beträgt, sollte ein Hebelmechanismus gekauft werden. Dieser Antrieb ist auch unprätentiös, nur für schwere Lasten ausgelegt. Darüber hinaus sollten Sie die erforderlichen Komponenten auswählen. Berücksichtigen Sie dazu die Windlast.

Stellen Sie während des Installationsvorgangs sicher, dass sich die Klappen frei öffnen. Es ist sehr wichtig, dies im Auge zu behalten, da es nach dem Einbau des elektrischen Antriebs möglicherweise schon zu spät ist, etwas aufzustellen.

Wenn Sie feststellen, dass der Hub der Ventile schwierig ist, identifizieren Sie das Problem und beheben Sie es sofort. Eines der möglichen Probleme ist, dass die Bewegung der Ventile nicht auf dem Niveau ist. Der Grund dafür ist eine geneigte Stützsäule. Dies wirkt sich negativ auf die Automatisierung aus. Wenn alle Mängel beseitigt sind, können Sie mit der Installation der Automatisierung am Gate beginnen.

Wenn Sie im Laden Automatikgeräte für das Gate gekauft haben, befolgen Sie beim Installieren die Anweisungen des Herstellers. In diesem Fall funktioniert es lange Zeit einwandfrei.

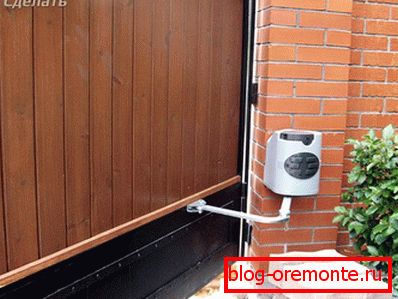

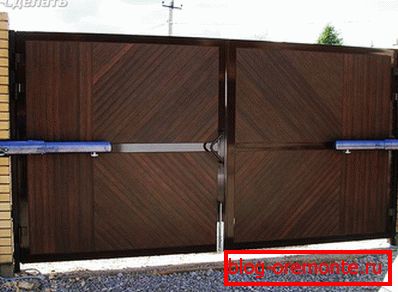

Wenn sich die Klappen nach innen öffnen

Es wird angenommen, dass die Öffnung des Tors in den Innenhof ein Standardschema ist. Daher ist jedes Laufwerk für die Umsetzung dieses Projekts geeignet. Wenn also die Stützsäulen aus Stahl bestehen, ist es vorzuziehen, einen Linearantrieb zu verwenden. Es ist eine andere Sache, wenn Sie Ziegelstützen haben und Schwingtore sich in der Mitte der Säule befinden. In diesem Fall ist der Linearantrieb nicht geeignet. Wir müssen einen elektrischen Hebel installieren und kaufen. Die Automation selbst ist auf Stangen montiert, und die Hebel ermöglichen das Öffnen der Schwenktore, auch wenn der Abstand zwischen Stange und Flügel 200 mm beträgt.

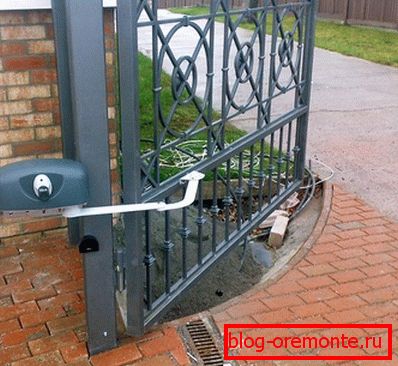

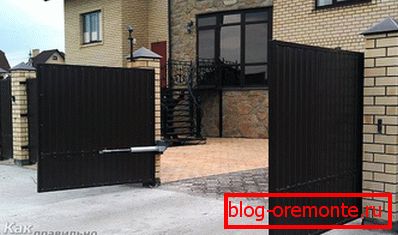

Wenn sich die Klappen nach außen öffnen

Wenn miteinander zu vergleichen, dann sind sowohl Linear als auch Hebel für das äußere Öffnen des Tors geeignet. Aber vom Preis her wird natürlich der lineare elektrische Antrieb bevorzugt. Das einzige, was zu beachten ist, ist die Art der Befestigung des Laufwerks an der Säule während des äußeren Öffnens.

In den meisten Fällen ist das Laufwerk am Stein befestigt, was schnell zerbröckeln kann. Schlimmer noch, wenn das Laufwerk an einem fast zerstörten Pfosten montiert ist. Unter solchen Bedingungen verschwindet die Automatik mit einem Teil der Säule.

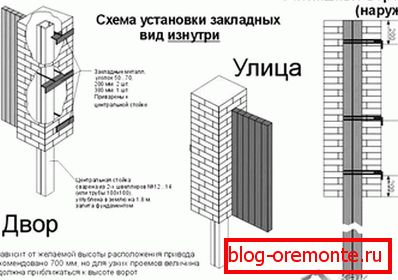

Vor diesem Hintergrund erfordert eine solche Säule eine zusätzliche Verstärkung. Um Sie herum können Sie beispielsweise einen Metallrahmen schweißen. Als nächstes wird die Antriebsöffnung nach außen in den manuellen Modus versetzt, und am Tor sind Schweißklammern angebracht. Wenn Sie einen Linearantrieb verwenden, öffnen Sie in diesem Fall nach dem Schweißen das Tor vollständig und lassen einen freien Hub bis zu 1 m. Überprüfen Sie anschließend den Verlauf des Flügels und die korrekte Funktion des Antriebs. Wenn alles einwandfrei funktioniert, können Sie die Automatisierung und die Engine anschließen.

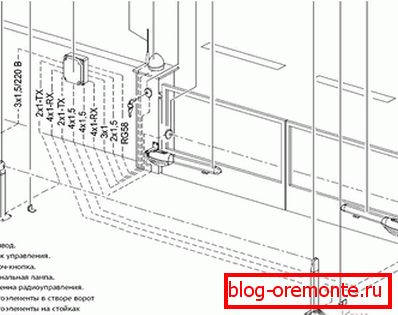

Alle Automatisierungs- und Fernbedienungen werden gemäß den beigefügten Anweisungen konfiguriert. Wenn eines der Ventile in die falsche Richtung öffnet, genügt es, den Draht in der Verbindung zu verschieben. Wenn Sie jedoch den Verdrahtungsplan befolgen, sollten keine Probleme auftreten.

Daher ist es wichtig, die richtige Wahl der erforderlichen Automatisierung zu treffen, wobei die Richtung zu berücksichtigen ist, in die sich die Drehtore öffnen. Aus diesem Artikel haben Sie gelernt, dass es eine Möglichkeit gibt, die Automatisierung selbst durchzuführen. Eine einfachere Option ist der Kauf eines kompletten Sets Eines ist jedoch bekannt: Unabhängig von der von Ihnen getroffenen Wahl wird die Automatisierung am Tor Ihnen das Leben erleichtern. Denken Sie beim Bauen eines Tors an einer Datscha darüber nach, welche Öffnungsmethode automatisch oder manuell ist. Wenn Sie Ihre eigenen Erfahrungen mit der Anordnung automatischer Tore gemacht haben, schreiben Sie Kommentare zu diesem Artikel.

Video

In dem bereitgestellten Video finden Sie weitere Informationen zur Herstellung von Flügeltoren:

Foto

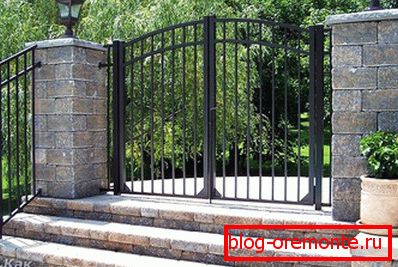

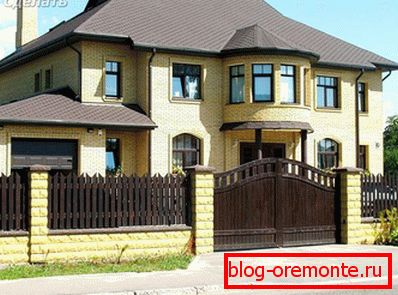

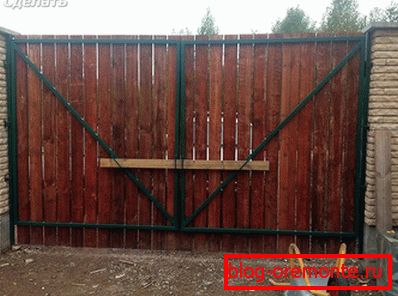

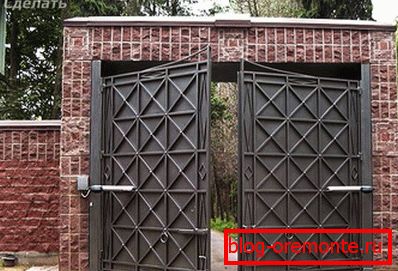

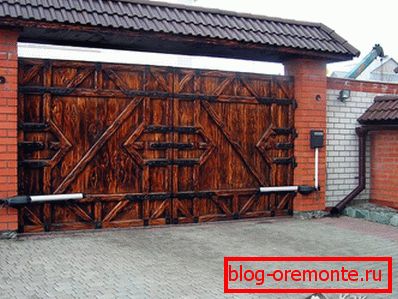

Die Fotos zeigen mögliche Optionen für Flügeltore:

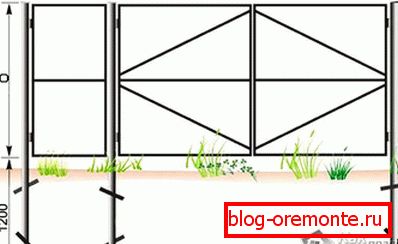

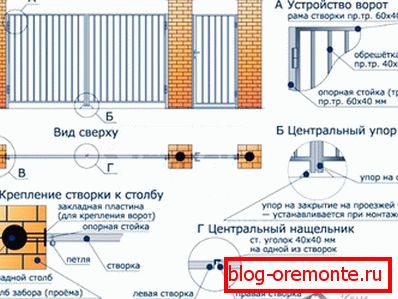

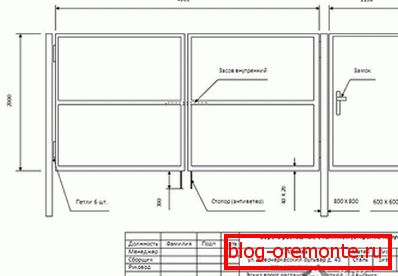

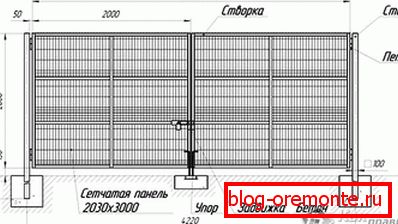

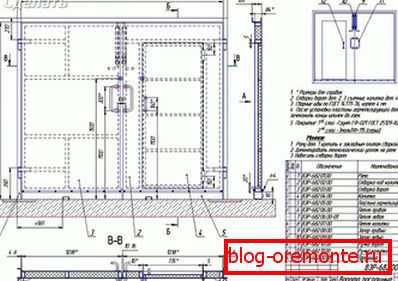

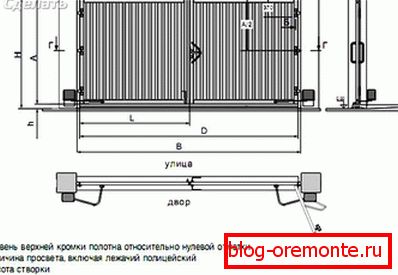

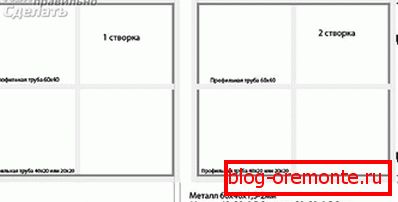

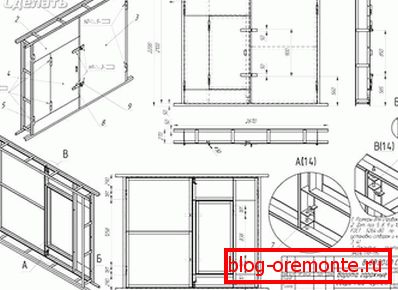

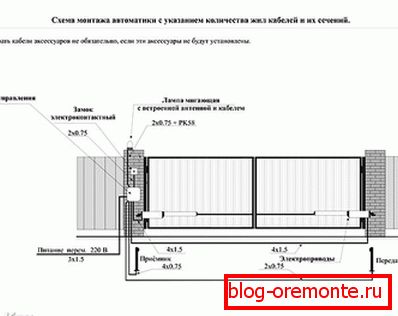

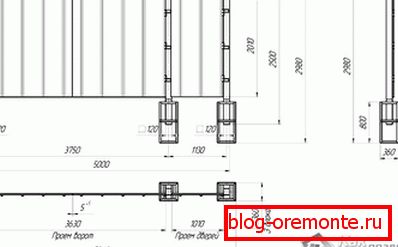

Pläne und Zeichnungen

Die Schemas helfen Ihnen, Ihr eigenes Modell von Flügeltoren zu entwerfen:
