Elektrische türklingel: anschlussarten und -methoden

Praktisch in jedem modernen Haus gibt es eine Türklingel, die mit ihrer Melodie über die Ankunft der Gäste informiert. Die Aufgabe eines solchen einfachen Geräts besteht darin, ein lautes, gut erkennbares Tonsignal zu geben, wenn eine Taste gedrückt wird.

Die drahtgebundene Türklingel zeichnet sich durch das Vorhandensein einer Vielzahl von Melodien und Klängen aus, die eine Person nach eigenem Ermessen wählt. Typen und Merkmale des Geräts, seine Verbindung zum Netzwerk werden im Artikel beschrieben.

Gerät anrufen

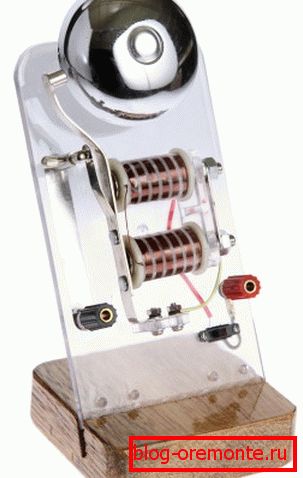

Um das Gerät und das Prinzip der elektrischen Klingel zu verstehen, müssen Sie sich mit ihren Hauptkomponenten vertraut machen.

Dazu gehören:

• Ein Elektromagnet, der als Signal dient.
• Hammer
• Anker
• Direkt Glocke oder Tasse.
• Kontakte
• Frühling
• Taste
• Batterie oder Stromversorgung.

Das Funktionsprinzip und die Merkmale

Das Funktionsprinzip einer verdrahteten elektrischen Glocke basiert auf der Nähe eines Elektromagneten und eines Ankers.

Dabei:

• Ein Messingkontakt eines beweglichen Typs befindet sich in der Nähe des Ankers.
• Wenn der Elektromagnet keinen Strom hat, wird der Kontakt auf einen Schraubabschnitt gedrückt, der mit einem Anschluss verbunden ist.
• Der andere Anschluss ist mit der Spule des Elektromagneten verbunden, und sein zweiter Abschnitt ist mit dem Anker verbunden.
• Wenn Sie die Klingeltaste drücken, schließt sich der Stromkreis, die Ankervorrichtung dringt in die Spule ein, die von einem Elektromagneten an den Pol gezogen wird.
• Als nächstes schlägt der Hammer auf die Oberfläche des Glockentellers.
• Der Messingkontakt des Walzentyps öffnet den Stromkreis und bewegt sich vom Schraubenabschnitt weg.
• Durch die Spule stoppt der Elektromagnet den Stromfluss.
• Elektromagnet zieht Anker nicht mehr an.
• Die Feder verschiebt den Anker vom Pol des Elektromagneten.
• Der Kontakt wird erneut an die Schraube gedrückt, wodurch der Stromkreis geschlossen wird.
• Der Strom beginnt erneut durch die Oberfläche der Spule zu fließen, der Hammer piept und der gesamte Vorgang wiederholt sich erneut, bis die Taste angehalten wird.
• Wenn der für den Stromunterbrecher verantwortliche Taster geschlossen ist, oszilliert der Anker ständig und der Hammer schlägt auf den Becher, der das Signal wiedergibt.

Die Hauptfunktion des Elektromagneten ist das Selbstschalten des Geräts. Durch die Anwesenheit können Sie den Stromkreis schließen und öffnen.

Die Tabelle zeigt die Vor- und Nachteile der Strukturen:

Arten von elektrischen Anrufen

Türverdrahtete Anrufe können sein:

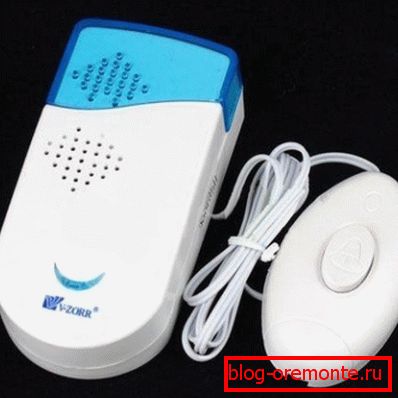

• Mit elektronischem Soundshaper.

Durch die Verwendung verschiedener integrierter Schaltkreise können Sie Schwingungen mit unterschiedlichen Frequenzen auf die Lautsprecher anwenden. In diesem Fall können melodische Triller, Naturgeräusche, speziell programmierte Melodien oder Klänge erzeugt werden, die von einem leisen Summen bis zum Spielen bekannter Musikwerke reichen.

In diesem Fall dient die Schaltfläche zum Starten der Schaltung. Zur Steuerung des Anrufs ist keine Taste erforderlich, um die Hochspannung direkt aus dem Netzwerk zu liefern. Sie können eine Spannung von 3 bis 12 V verwenden, die ausreicht, um ein Signal zu bilden. In diesem Fall wird die Verdrahtung erheblich vereinfacht, kleinere Drähte werden angebracht und die Taste hat eine längere Lebensdauer.

Tipp: Wenn Sie solche Geräte verwenden, halten Sie die Taste nicht dauerhaft gedrückt. Es genügt, einmal kurz zu drücken, und der Anruf funktioniert, nachdem alle programmierten Melodien abgespielt wurden.

Vorteile des Designs:

1. die Fähigkeit, eine Vielzahl von Klängen zu erhalten, wodurch das übliche Klingeln ersetzt wird;
2. Dauer und Lautstärke einstellen;
3. Mangel an Hochspannung am Knopf.

Zu den Nachteilen gehört die Notwendigkeit, den Anruf mit Strom zu versorgen.

• Programmierbare Kabel rufen nach Türen.

Zu allen oben aufgeführten Vorteilen wird die Möglichkeit hinzugefügt, eine bestimmte Melodie auszuwählen oder eine Aufnahme durch Drücken einer Taste abzuspielen. Im einfachsten Fall spielen Sie bei jedem Tastendruck verschiedene Melodien.

Bei komplexeren Optionen können verschiedene Modi eingestellt werden: zum Schutz normal, leise. Zu diesem Zweck sind am Gehäuse der Klingel ein Betriebsartenschalter und eine Vorrichtung zur Lautstärkeregelung installiert.

Zum Beispiel: Für den Watchdog-Modus erscheint nach dem Spielen der angegebenen Musik ein lautes Hundegebell, das unerwünschte Gäste wagt.

• Designs mit autonomer Macht.

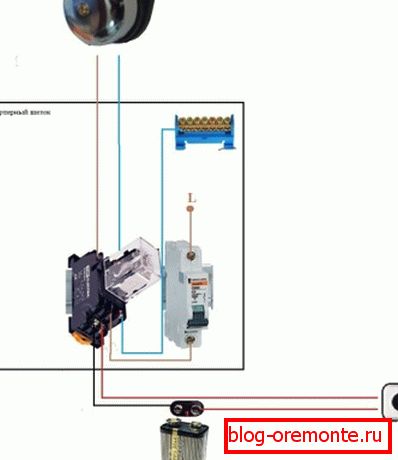

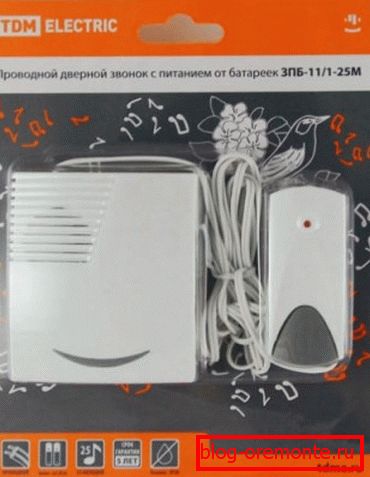

Eine autonome Stromversorgung ist in der Regel für drahtlose Anrufe inhärent, es gibt jedoch Modelle für kabelgebundene Designs, die mit Batterien betrieben werden. Ihr Hauptvorteil ist die Fähigkeit, auch ohne Strom zu arbeiten, wobei die Leistungselemente regelmäßig ausgetauscht werden.

Ein Batteriesatz kann für einen normalen Betrieb bis zu einem Jahr verwendet werden. Solche autonomen Anrufe werden direkt an der Tür montiert. In diesem Fall befinden sich der Anruf und die Gerätetaste auf den verschiedenen Seiten.

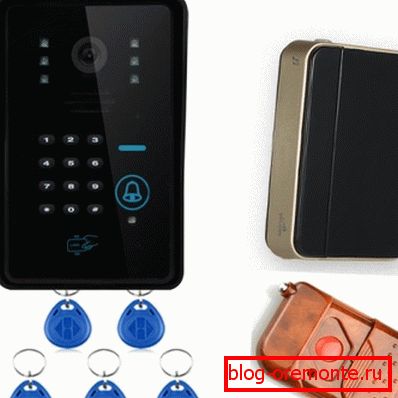

• Anrufe mit Berührungstasten, die kein mechanisches System mit Kontakten haben müssen.

Es gibt sehr einfache Schaltungen, die das Signal geben, um den Ton durch Berührung eines Fingers einzuschalten. Normalerweise bestehen sie aus einem Transistor und einer minimalen Anzahl von Umreifungen. Keine Anrufe - keine Reaktion bei Berührung durch Handschuhe.

• Kabelgebundene Anrufe mit Sprachkommunikation.

Solche Systeme sind näher an Gegensprechanlagen. Es gibt aber auch einfache, preiswerte Geräte mit Mikrofon und Lautsprechern. Wenn Sie den Gast auf den Knopf drücken, können Sie vor dem Öffnen der Tür fragen, wer gekommen ist.

Elektrische Klingelauswahl

Tipp: Bevor Sie eine elektrische Klingel aufheben, sollten Sie sich mit einigen Empfehlungen vertraut machen.

Anweisungen zur Auswahl eines Geräts bietet:

• Wenden Sie sich an ein Fachgeschäft, in dem erfahrene Berater umfassende Informationen zu vielen Türklingeltypen bereitstellen.
• Bestimmen Sie den Typ der elektrischen Klingel für Ihr Zuhause. Es sollte die Kosten, das Aussehen, die Verbindungsmethode, die Möglichkeit zur Anpassung der Lautstärke und die einfache Montage des Geräts mit den eigenen Händen berücksichtigen.
• Identifizieren Sie den Klingelton.

Tipp: Für ein großes Haus müssen Sie ein lautes Gerät kaufen, damit es auch in den entferntesten Ecken des Gebäudes hörbar ist.

• Die Gongs, die Trompetenklänge ausstrahlen, zeichnen sich durch ihr hervorragendes Design und ihre schöne Optik aus.
• Eine nützliche Funktion für einen Anruf ist es, ihn im Dunkeln hervorzuheben. Hierzu werden kleine LEDs oder Leuchtstoffe verwendet.

Eine ausgezeichnete Lösung für die Installation eines Anrufs in einem Privathaus auf dem Land, um eine drahtlose elektrische Klingel zu kaufen. Eines seiner Teile ist am Tor montiert, das zweite im Haus. Die Verwendung einer verdrahteten Klingel ist aufgrund der Komplexität der Installation und der hohen Kosten für die Kabelverlegung unbequem.

Türklingel Installation

Tasten- und Soundpanel-Geräte sind über Kabel miteinander verbunden.

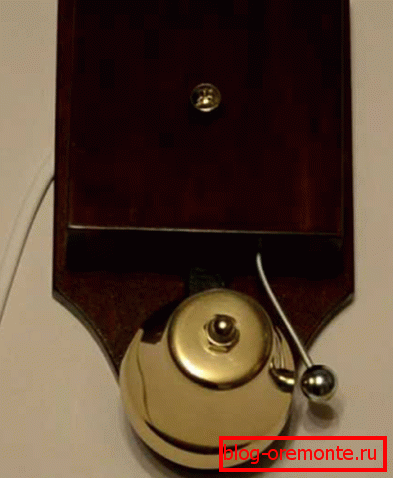

Nach der Art des Konstruktionsmechanismus sind:

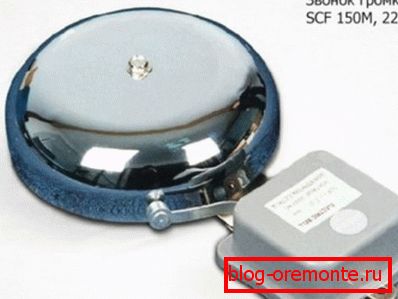

• Hammer

• Zummer
• Kolokolchikovymi.

Sie unterscheiden sich im internen Gerät und im Wirkprinzip. Arbeiten Sie von einem Netzwerk und von der Batterie.

Um elektrische kabelgebundene Anrufe zu verbinden, müssen Sie Folgendes kaufen:

• Bohrmaschine
• Dybella
• Das Messer ist Konstruktion.
• Isolierband.
• Schraubendreheranzeige
• Ein Satz Schrauben.

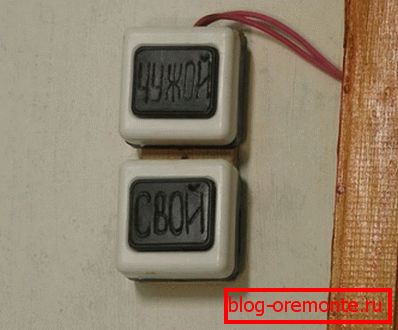

Ein oder zwei Knöpfe können an das Schloss angeschlossen werden, wenn beispielsweise ein gemeinsamer Vorraum für mehrere Wohnungen vorhanden ist. In diesem Fall befindet sich einer im Vorraum und der zweite auf dem Treppenabsatz vor der Tür.

In diesem Fall verfügt das Geräteverdrahtungsdiagramm über zwei parallele Tasten. Nach einem Klick auf eine von ihnen schließt sich die Kette und der Mechanismus funktioniert.

Um die Türklingel richtig anzuschließen, lohnt sich das Video in diesem Artikel.

Kabelverdrahtung und Verdrahtungsplan

Eine elektrische Klingel kann nicht ohne Strom funktionieren, was eine Verkabelung zum Befestigungsort des Geräts erfordert. Für den Betrieb der Produkte benötigen Sie normalerweise einen Wechselstrom mit einer Spannung von 220V.

Das Kabel kann zweiadrig oder zweiadrig sein. Drähte mit einem Querschnitt von mindestens 0,5 mm. Zu dicke Drähte sollten jedoch nicht verwendet werden - der Stromverbrauch eines Kabelgesprächs ist gering.

Tipp: Das Material der Drähte muss genauso verwendet werden wie für die Verkabelung von Elektrizität im ganzen Haus oder in der Wohnung.

Verschiedene Produkttypen haben einen eigenen Verdrahtungsplan. Normalerweise wird bei der Errichtung von Wohngebäuden die Verdrahtung unter den üblichen Türgeräten verlegt.

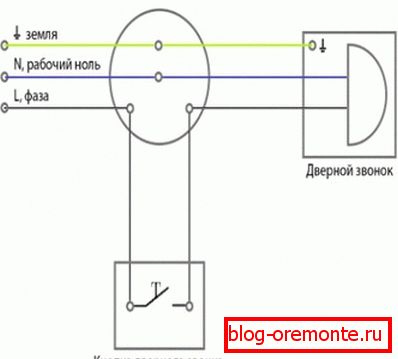

Wenn Sie ein Haus alleine bauen oder eine elektrische Glocke anschließen, können Sie Produkte mit einem beliebigen Schaltplan auswählen und Ihre Verdrahtung darauf legen. Die Verbindungsverbindungsschaltung kopiert normalerweise die Schaltung eines herkömmlichen Schalters exakt, die einfachste der elektrischen Schaltungen.

Dabei:

• Die Glühlampe wird durch einen Geräuschmechanismus ersetzt.
• Anstelle des Schalters - der Taste.
• Null ist mit dem Soundpanel verbunden, und die Phase ist mit der Taste verbunden.
• Beide Elemente sind, wie auf dem Foto zu sehen, miteinander verbunden.

• Das Drücken der Taste schließt die Phase und trägt zum Tonsignal bei.

Installationsmechanismus für die Tonwiedergabe

Tipp: Das Gerät wird über das Stromnetz mit Strom versorgt, was die Einhaltung der Sicherheitsregeln beim Umgang mit Elektrogeräten erfordert. Der Anschluss eines elektrischen Produkts ist nur nach dem Abschalten der gesamten Wohnung erforderlich.

Wenn eine Türklingel an eine Spannung angeschlossen ist, werden die Kontakte und die Verdrahtung in der Wohnung angeschlossen. Wenn sie sehr lang sind, werden die Drähte durchtrennt und die Enden mit einem Konstruktionsmesser abgeschnitten.

Weiter:

• Nach dem Anschließen der Drähte müssen sie leicht mit einer Zange gequetscht werden. Dies gewährleistet die Zuverlässigkeit der Verbindung und verbessert den Kontakt.
• Verbindungen sind isoliert.

• Die Funktion des Geräts wird überprüft.
• Beim Anschließen des Vierdrahtmechanismus an eine Zweidrahtverdrahtung werden der Nullpunkt und die Phase für die Verbindung des Anrufs bestimmt.
• Die verbleibenden Drähte werden sorgfältig miteinander verbunden.
• Alle Elemente sind sorgfältig isoliert.
• Die Arbeit des Anrufs wird geprüft.

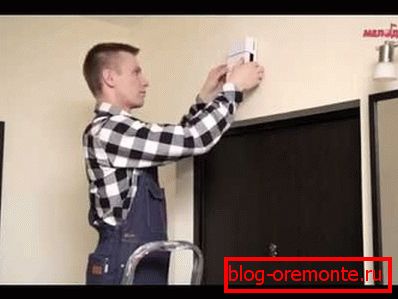

• Das Gerät wird an der Wand normalerweise im Flur oder Flur befestigt.
• In einem Umkreis von etwa anderthalb Metern von der Glocke sollten sich keine Heizkörper und Heizgeräte befinden.

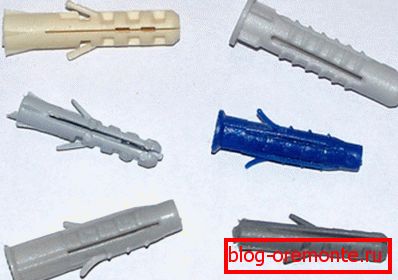

• In der Wand am Aufstellungsort wird ein Loch gebohrt und eine Platte für den Schallmechanismus mit Dübeln und selbstschneidenden Schrauben befestigt.
• Im Rahmen der Tür wird ein Loch gebohrt, durch das die Drähte, die die Drähte des Knopfes und der Soundbar verbinden, hindurchgehen.

Anruftaste einstellen

Es gibt zwei Kontakte in der Klingeltaste, von denen einer federbelastet ist. Durch Drücken der Taste wird der zweite Kontakt berührt, der Stromkreis schließt sich und der Mechanismus beginnt zu klingeln. Wenn die Taste losgelassen wird, öffnen sich die Kontakte.

Der Knopf bringt zwei Drähte an seine beiden Pins. Die Anschlüsse werden je nach Ausführung des Geräts sorgfältig mit Klebeband umwickelt oder mit Klemmen fest verbunden. Der Knopf selbst wird durch eine Holzsteckdose an der Wand befestigt.

Alle verdrahteten Türklingeln sind Geräte, mit denen Sie einer Person, die hinter einer geschlossenen Tür sitzt, ein Signal geben. Welches Design gewählt wird, entscheidet jeder für sich, solange das Signal gut zu hören ist und einen angenehmen Klang hat.
