Gost 31173 2003 innere stahltüren

Das Thema des von uns vorgestellten Materials wurde GOST für Stahltüren, ausgestattet mit Schließvorrichtungen, und wurde in Industrie- und Zivilgebäuden installiert. Das einzige, was diese Norm nicht abdeckt, ist die Tür, an die besondere Anforderungen gestellt werden: Beständigkeit gegen aggressive Substanzen, Explosionsbeständigkeit, Kugelsicherheit und Brandschutz.

Die Verwendung aller anderen Produkte, über die unter anderem das Video in diesem Artikel informiert, hängt von den Verwendungsbedingungen ab und wird von GOST door 31173 geregelt.

Klassifizierungsfunktionen

Stahltüren GOST 31173 2003 werden nach sechs Hauptmerkmalen klassifiziert. Zunächst einmal ist dies natürlich ein Termin, denn die Eingangstüren können sein: Straße, Innen und Kette. Und Innentüren können Eingangswohnungen sein und wie eine gewöhnliche Innentür betrieben werden.

Strukturelle Unterschiede

Das zweite Zeichen bestimmt die Gestaltung der Türeinheit. Hier kann der Unterschied in der Box liegen, da sie geschlossen ist; stellt die Form des Buchstaben "P" dar; oder es wird mit einem Schwellwert abgeschlossen, der ein zusätzliches Element darstellt.

• Das folgende Klassifizierungsmerkmal bezieht sich auf die Anzahl der Leinwände und deren Öffnungsoptionen. Die häufigsten Türen mit einem Flügel - linke oder rechte Öffnung. Dann gibt es bisexuelle Blöcke, deren Tücher entweder gleich oder unterschiedlich breit sein können.

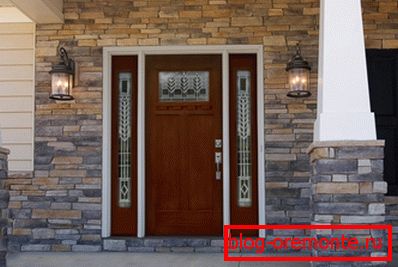

• Metalltüren - meist handelt es sich um Zeremonienmodelle, die auch mit Einsätzen verziert werden können. Es handelt sich entweder um einen rechteckigen oder halbkreisförmigen Riegel, der horizontal über der Öffnung angeordnet ist, oder um schmale, nicht zu öffnende Leinwände an den Seiten der Leinwand. Dies ist die Version, die wir auf dem Foto oben sehen.

Unterscheiden Sie zwischen der Tür und der Art, wie sie sich öffnen: nach außen oder nach innen. Es ist auch wichtig, wie viele Dichtungsschlaufen sich im Vestibül befinden. Sie sind oft zwei, aber vielleicht mehr.

Gesichtsverkleidungs- und Leistungsoptionen

Das vierte Zeichen, nach dem Stahltüren nach GOST 31173 2003 eingestuft werden, ist deren Frontausführung.

Es gibt sieben Möglichkeiten:

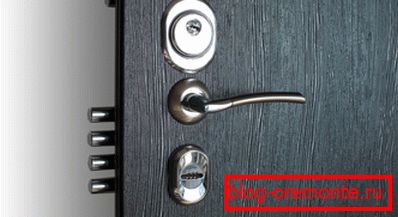

• Auf Nummer eins steht Farbe - sowohl traditionell als auch pulverförmig. Dies sind die beliebtesten Veredelungsoptionen (vgl. Veredelung von Metalltüren - kreieren Sie Ihren eigenen Stil): Im ersten Fall ist der Preis für die Auswahl des Produkts das wichtigste Kriterium, und zweitens die unglaubliche Haltbarkeit der Beschichtung, die bereits als vandalensicher bezeichnet wurde.
• Als nächstes kommen die Optionen mit Natur- oder Kunstlederfutter und Isolierung; Dekorieren mit Filmüberzügen; Verkleidung von Holzrollen- oder Plattenmaterialien (Furnier, MDF-Futter). Übrigens: Viele dieser Ausführungen können an alten Türen ausgeführt werden oder selbst gemacht werden.

Beachten Sie! Für alle Arten von Polymerbeschichtungen, die zum Dekorieren von Türen verwendet werden, muss der Hersteller eine Schlussfolgerung zur Bestätigung seiner gesundheitlichen Unbedenklichkeit abgeben.

• Die Glas- oder Spiegellackierung wirkt sehr schön an den Türen, besonders an den Haustüren.. Optional wird die Leinwand mit einem Metallfutter mit schönen Fräsungen oder Gravuren geadelt oder mehrere Veredelungsmethoden in einem Modell kombiniert. In der Regel kann der Hersteller, in Abstimmung mit dem Kunden, jede andere Art von Dekor ausführen - auch Vergoldungen.

Was die thermischen Eigenschaften anbelangt, so sind die Außentüren aus Stahl nach GOST in drei Klassen unterteilt. Diese Zahl sollte mindestens 0,4 m2 * C / W betragen.

Alles andere unterliegt keiner Klassifizierung. Die höchste Klasse ist mit einem Wärmeübergangswiderstand von mehr als 1 m2 * C / W. In der Norm gibt es eine Tabelle, die die gewünschten Indikatoren für Luftdurchlässigkeit und Wasserbeständigkeit darstellt.

Ebenso wichtig ist der Schallschutz für Stahltüren. Es gibt auch drei Klassen, deren Einteilung in Abhängigkeit vom Geräuschpegel erfolgt.

Indikatoren mit weniger als 20 Dezibel unterliegen keiner Klassifizierung. Die dritte Klasse ist die niedrigste, mit Indikatoren bis zu 25 dB, in der zweiten Klasse bis zu 31 dB, und die erste Klasse beträgt mehr als 32 dB.

Mechanik und Sicherheitsqualitäten von Produkten

Der Standard für Türen aus Metall ist auch eine Tabelle mit Kraftindikatoren, die ebenfalls in drei Klassen unterteilt sind. Es gibt fünf verschiedene Merkmale, je nachdem, welche Bedeutung die Türen zu der einen oder anderen Klasse haben. Es wird auf das schlechteste Testergebnis installiert.

Dieser Widerstand gegen statische Belastungen, die in der Ebene der Leinwand wirken; senkrecht zur Leinwand; und im Loop-Bereich. Das Maß der Widerstandsfähigkeit gegen dynamische Auswirkungen in der Richtung, in die sich die Leinwand öffnet, und die Auswirkung in beide Richtungen wird ebenfalls reguliert.

Türen werden nach Sicherheitseigenschaften wie folgt klassifiziert:

1. Standardleistung der Türen. Sie sind mit Schließmechanismen der dritten Klasse (M3) und Anti-Herausziehstiften ausgestattet.

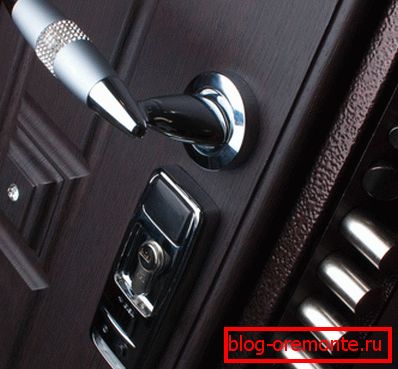

2. Verstärkte Blöcke. Hier werden zu den oben genannten verstärkte Türscharniere hinzugefügt, die mit einer großen Anzahl von Bolzen verriegelt werden, die die Tür um den Umfang der Vorhalle herum verriegeln können. Ihre Stärke muss der zweiten Klasse (M2) entsprechen.
3. Sicherheits-Türeinheiten. Dies sind alles die gleichen verstärkten Blöcke, aber die Eigenschaften der darin installierten Schlösser müssen der ersten Festigkeitsklasse (M1) entsprechen.

• Sie können durch Markieren lernen, ob die Türen vor Ihnen verstärkt oder geschützt sind. Der entsprechende Buchstabe "Y" oder "Z" wird einfach hinzugefügt. Im Allgemeinen empfiehlt diese Norm den Herstellern, im Pass zum Produkt alle oben genannten Daten anzugeben. Sie werden auch in der Kennzeichnung verschlüsselt.

Die Informationen sollten Folgendes enthalten: Konstruktionslösung; die Möglichkeit, die Bahn und ihre Gesichtsoberfläche zu füllen; Gesamtabmessungen; Schlossklasse. Der Reisepass sollte dem Eröffnungsschema der Leinwand oder der Gemälde sowie Anweisungen zur Installation und Bedienung des Produkts beigefügt werden.

Anforderungen an Stahltüren

In Abschnitt 5 der Norm diskutieren wir eine Liste von Anforderungen, die für Türblöcke aus Stahl gelten. Unter den allgemeinen Bestimmungen wird angegeben, dass die Bahn eine geschweißte Struktur ist, für deren Herstellung Stahlbleche oder gebogene Profile verwendet werden.

Schweißen ist ein Muss, um Teile zu verbinden. Andere Arten von Verbindungen sind nur zulässig, wenn sie den Festigkeitskennwerten voraus sind. Dies ist jedoch im Allgemeinen unwahrscheinlich. In Bezug auf die Gestaltungslösungen von Leinwänden bietet der Standard vier Hauptoptionen.

Konstruktive Variationen von Leinwänden

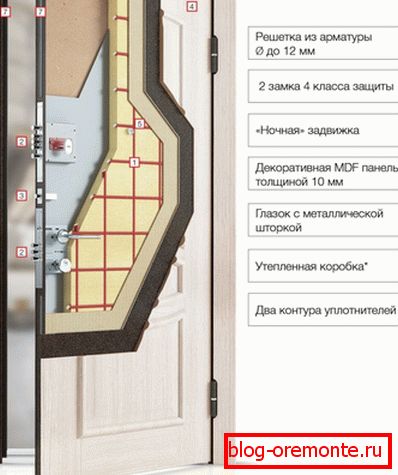

Die erste Option ist folgende: Die Leinwand wird auf einem Rahmen aus Profilen mit geschlossenem Hohlprofil hergestellt, und zwei Stahlbleche werden daran angeschweißt. Gleichzeitig ist die Bahn mit einer Wabe (Wellpappe oder Hartfaserplatte) gefüllt. Die zweite Art von Metalltüren sieht aus wie ein gebogener Kasten, der auf Profilen mit U-förmigem Querschnitt montiert ist. Im Innern füllen sich solche Tücher mit Polystyrolschaum.

• In der dritten Version wird der Rahmen des Segeltuches aus Profilen eines komplexeren Abschnitts geschweißt, die mit Mineralisolierungen gefüllt sind und außen mit einem Stahlblech geschlossen sind, und von der Seite des Raums mit Holzwerkstoff, beispielsweise Hartfaserplatten. Dies ist die Art der Tür, die Sie auf dem Bild unten sehen.

• Die vierte Option ist auch kombiniert: Der mit Schaum gefüllte Rahmen besteht aus Holzstäben - und nur die Kanten werden durch ein abgewinkeltes Stahlprofil geschützt. Die Außen- und Innenseite ist wie im dritten Fall auf der einen Seite mit einem Stahl und auf der anderen Seite mit einer Faserschicht verschlossen.
• Unabhängig von der konstruktiven Option sollten die Leinwände die Mittelstücke verwenden - Versteifungen, die den Rahmen der Leinwand verstärken. Sie können nicht nur vertikal oder horizontal sein, sondern auch schräg. Die Loopback-Zonen sowie die Stellen, an denen Anti-Herausnehmbare Pins installiert werden, sind notwendigerweise verstärkt.
• Bei der Herstellung von Metallgeweben erlaubt die Norm, dass die Innenseite nicht aus massivem Stahlblech ausgekleidet ist, und Zuschnitte, die entlang des Profils miteinander verschweißt sind, die Nähte verstärken. Auf dem Innenblech muss eine Luke vorgesehen sein, die für die Reparatur des Schlosses oder des Riegels notwendig ist.

• Verriegelungsmechanismen, zu denen nicht nur Schlösser und Riegel, sondern auch Ventile gehören, werden mit speziellen Gewindespindeln, Schrauben und Klemmbügeln befestigt. Es wird kein Schweißen verwendet, da Sie dabei einige Teile des Schlosses leicht verderben können.
• Löcher, die einen Riegel oder einen Riegel umfassen, müssen durch eine Metallbox geschützt werden, die mit dem Profil des Rahmens verschweißt ist. Der Eintritt des Riegels beim Schließen des Schlosses muss frei sein - und dazu muss die Lochgröße mindestens 2,2 cm größer sein als der Riegelquerschnitt.
• Die richtige Schallisolierung wird durch die Installation von zwei Dichtungskreisen erreicht. Dichtungen werden entlang des gesamten Umfangs der Leinwand montiert, um die geringste Lücke zu vermeiden. Wenn die Türeinheit für die Installation im Freien vorgesehen ist, müssen die Dichtungen gegen Feuchtigkeit und Temperaturschwankungen beständig sein.

Es sei darauf hingewiesen, dass die Türen nach GOST 31173 2003 - nämlich deren Größe und Gewicht - einige Einschränkungen unterliegen. Die folgenden Zahlen sollten nicht überschreiten:

1. Höhe: 2,2 m
2. Breite: 1,2 m
3. auf der Fläche eines Tuches: 9 qm
4. nach Gewicht: 250kg

Weitere Berechnungen werden an den Türen vorgenommen, die über den oben genannten Normen hergestellt wurden, und die Übereinstimmung mit den Anforderungen der Norm wird durch die Ergebnisse der Einzelprüfungen bestätigt.

• Um das Entfernen der Klinge einer geschlossenen Tür von den Scharnieren unmöglich zu machen, umfasst das Design des Produkts feste Bolzen oder sogenannte Anti-Pins. Sie werden auf dem Rahmen der Leinwand montiert und durch Schweißen, Nieten oder Pressen befestigt.
• Die Größe der Stifte, deren Anzahl und Position sollten in den Arbeitszeichnungen angegeben werden. Meistens werden sie jedoch neben den Scharnieren bereitgestellt, da dies die zuverlässigste Option ist.

Damit der Türrahmen in die Öffnung eingebaut werden kann, werden die als Befestigungslaschen bezeichneten Teile mit ihrem Profil verschweißt. Andere vom Hersteller angewiesene Lösungen zur Gewährleistung der Haltbarkeit der Geräteinstallation sind ebenfalls zulässig.

Abmessungen und Toleranzen

Über die maximalen Abmessungen in Höhe und Breite soll oben schon gesprochen werden. In der Regel werden Metalltüren wie alle anderen in Standardausführungen ausgeführt.

Wenn es sich um eine eintürige Tür handelt, sind die gebräuchlichsten Abmessungen: für eine Eingangstür 2.1 * 0.9m, für eine Innentür 2.0 * 0.8m. Die Optionen können natürlich unterschiedlich sein. In jedem Fall spiegeln sich die Maße und Zeichnungen auf der Leinwand notwendigerweise in der technischen Dokumentation des Produkts wider.

• Neben den Abmessungen der Tür selbst spiegelt sie Abschnitte der Profile, detaillierte Abmessungen der Knoten und Lücken wider. In den Zeichnungen geben Sie die Position der Verriegelungsvorrichtungen, der dafür vorgesehenen Löcher und der Scharniere an. Der Standard enthält auch eine Tabelle, in der die maximal zulässigen Abweichungen von den Maßintervallen definiert werden.
• Im Allgemeinen ist 3 mm das Maximum, was nur bei der Innengröße der Box mit einer Höhe von mehr als 2 m zulässig ist. Das Mindestmaß für die äußere Größe der Leinwand beträgt 1 mm / 1000 mm. In den Lücken unter der Überlappung sollte kein Unterschied größer als 1,5 mm sein.

• Der Hersteller muss mit derselben Sorgfalt die Länge der Diagonalen und das Durchhängen der Verkleidungen sowie die Geradheit der Kanten des Rahmens und der Leinwand kontrollieren. Alle geometrischen Parameter werden unter Berücksichtigung der Konstruktionsmerkmale des Produkts, seiner Installationstechnik und gemäß der seit 1981 gültigen Norm 21778 berechnet.
• GOST, das in diesem Artikel beschrieben wird, stellt Anforderungen sowohl an die in der Produktion verwendeten Materialien, Komponenten und Dichtungen als auch an Endprodukte. Insbesondere sollten die Stahlelemente keine Krümmung, Risse, Löcher, Dellen und Rost aufweisen. Es ist zwar eine leichte Welligkeit zulässig, die der Ästhetik des Produkts insgesamt nicht abträglich ist.

Die Lieferung der Stahltüreinheit erfolgt mit einer Verriegelungsvorrichtung. Dies ist zwingend erforderlich - Komponenten wie das Türspion, Öffnungswinkelbegrenzer und Schließer werden jedoch durch zusätzliche Vereinbarung des Kunden installiert. Das Produkt sollte mit einem Etikett oder einer Aufschrift versehen sein, die den Hersteller darüber informiert, wann und in welcher Reihenfolge es gemacht wurde. Auf dem Block muss außerdem eine Markierung und ein Stempel der Abteilung angebracht sein, die die technische Kontrolle durchgeführt hat.
