Tor und tor von einem professionellen boden mit eigenen

Profiliertes Stahlblech ist ein sehr praktisches Material. Leicht, langlebig, schön, langlebig. In den letzten Jahren wird es sehr oft als Zaunmaterial und somit zur Herstellung von Toren und Pforten verwendet.

Es ist möglich, die Tore und Tore von Wellboden mit eigenen Händen herzustellen. Tore und Tore auf Stangen montiert. Die Gründung der Säulen ist je nach geologischem Zustand des Bodens ein besonderes Thema.

Säulen

Säulenstärke

Und die Stärke der Säulen sollte abgebaut werden. In allen Baumärkten bieten Säulen aus Vierkantrohren 60 - 60 - 2, dh 2 mm dick.

Die größte Belastung des durchgehenden Zauns ist der Wind.

• Bei einer Windgeschwindigkeit von 25 Metern pro Sekunde wirkt eine Kraft von F = 38,90 kgf auf 1 Quadratmeter der Zaunoberfläche.
• Es sei darauf hingewiesen, dass ein solcher Wind alle fünf bis zehn Jahre in Zentralrussland auftritt, aber dann haben wir den Zaun sogar für 50 Jahre festgelegt.

Eine Windlast von F = 2 × 2 × 38,9 = 155,6 kgc wirkt auf eine Spannweite von 2 Metern eines typischen Zauns von zwei Metern.

• Точку приложения силы принимаем на высоте 1,25 м от уровня грунта.>
• Wo 25 Zentimeter die Höhe der Kappe erhöhen.
• Folglich ist das maximale Biegemoment am Eintrittspunkt des Pfahls in den Boden M = FxLxk = 155,6 ± 1,25 - 1,5 = 291,75 kgf · m, wobei k = 1,5 ein Sicherheitsfaktor ist.

Beachten Sie!

• Das Vierkantrohr 60 - 60 - 2 hat ein Zerstörungsmoment von 173,64 kgsxm, was deutlich geringer ist als das berechnete.
• Ein quadratisches Rohr von 60 × 60-4 (Wandstärke 4 mm) mit einem Bruchmoment von 313,8 kg / s wird durchgeleitet.

Wenn keine Basis vorhanden ist, befindet sich die Höhe des Lastaufnahmepunkts in einer Höhe von 1 Meter über dem Boden.

• Das Biegemoment beträgt 233,6 kgfm.
• Die Festigkeit des Rohres beträgt 60-60-3 (Wandstärke 3 mm) mit einem Bruchmoment von 247,61 kgfm

In einem hohen Wald oder in mehrstöckigen Gebäuden ist ein solcher Wind natürlich selten, aber es macht trotzdem Sinn, an die Eigentümer von Standorten zu denken, die auf einem offenen Feld oder an den Ufern großer Stauseen liegen.

Torpfosten

Für Tore würde ich Rohrstangen 100 × 100 × 4 mm empfehlen. Manchmal kann ein LKW über das Tor fahren, und wie kann man gebogene Stangen begradigen?

Gate

Breitenberechnung

Manchmal macht es Spaß, solche Tipps im Internet zu lesen: „Wie Sie wissen, ist die Breite eines professionellen Bodenbelags 1100 mm. Die Breite des zukünftigen Tors (siehe Welches Gate ist besser - wir treffen eine Wahl) entspricht dieser Breite ...“

Ist diesem angesehenen "Berater" bekannt, dass es viele Optionen für Profile und Breiten von Wellboden gibt?

Darüber hinaus unterscheiden sie sich alle von inländischen Herstellern und ausländischen Zulieferern: Es scheint, dass eine Person einen Artikel zu diesem Thema schreibt, ein Tor und ein Tor aus Wellpappe mit eigenen Händen, und gleichzeitig hat er noch nie profilierten Boden gesehen.

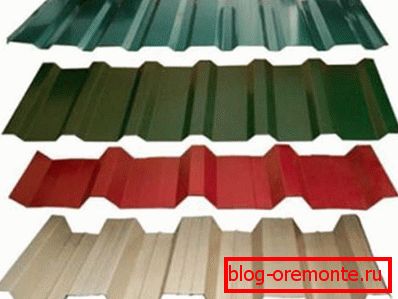

Möglicherweise gibt es mehrere Dutzend Profiltypen. Jede Ansicht hat eine eigene Anordnung von Hügeln und Tälern.

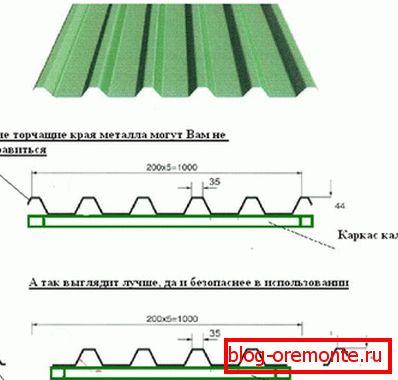

• Es wird nicht schön sein, wenn sich an einem Rand des Tors ein Wappen befindet und auf der anderen Seite eine Mulde.
• Diese Situation ist nicht nur nicht schön, sondern einfach gefährlich.
• Es ist nicht akzeptabel, wenn die scharfe Kante des Stahlblechs über die Oberfläche angehoben wird.
• Diese Kante schneidet Hände und Kleidung.

Daher ist es notwendig, dass sich an den Seiten des Tors oder Tors eine "Mulde" befindet.

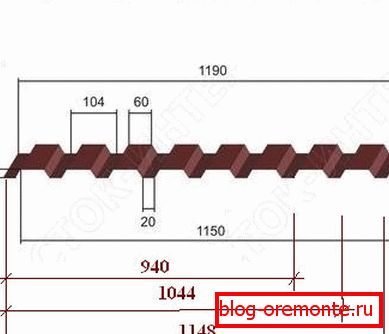

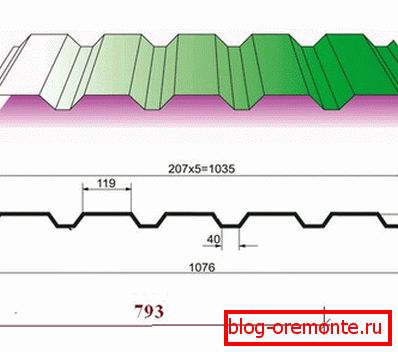

Lassen Sie uns es in den Abbildungen zeigen:

In den obigen Abbildungen haben wir Beispiele für Berechnungen für die Breite Ihres zukünftigen Wickets gezeigt.

Wie bereits in diesem Artikel erwähnt, gibt es viele Arten von Profilen und Profilbreiten. In einem kurzen Artikel können nicht alle Arten von Profilen analysiert werden.

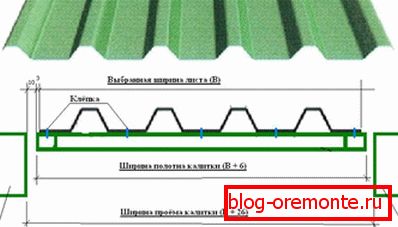

Achten Sie bei der Wahl der Breite des Tors auf diese Reihenfolge der Berechnung:

• Wir schauen uns die Lage der Grate an und die Mulde des gekauften profilierten Blechs
• Bestimmen Sie die flachen Flächen in den Tälern.
• Wir messen den Abstand zwischen den beiden Extremstandorten.
• Wir addieren diesen Wert um 6 Millimeter. Da das Stahlrohr mit rechteckigem Querschnitt an den Kanten Rundungen aufweist, ergeben sich 3 Millimeter pro Seite.
• Dies ist die Breite des zukünftigen Rahmens.
• Wir vergrößern die Rahmenbreite um 20 mm (zwei Lücken von 10 mm).
• Dies ist der Abstand zwischen den Säulen. (Breite der Toröffnung).

Säulenmontage

Es ist am besten, Wickensäulen mit neuem Wissen zu installieren (siehe Wie man einen Wicket für den Zaun selbst macht).

Also:

• Es wäre zweckmäßig, das Breitenmuster der Toröffnung von einer nicht benötigten Platine abzuschneiden.
• Es ist am besten, beide Säulen gleichzeitig zu betonieren.
• Wenn es eine Schweißmaschine gibt, schweißen wir die Verstärkung mit dem unterirdischen Teil der Säulen.
• Sie können Armaturen und ein paar Stellen über oberirdischen Teilen greifen.
• Wir installieren im vorbereiteten Graben.
• Füllen Sie den Beton.
• Als Vorlage können Sie den Rahmen des Tors verwenden. In diesem Fall fügen wir eine Platte mit einer Dicke von 20 mm hinzu und befestigen sie mit Draht an den Pfosten. Spritzer von Beton können jedoch die Oberfläche verschmutzen.

Rahmenschweißen

Nicht jeder Mann kennt die Kunst des Schweißens. Wenn Sie dies noch nie gelernt haben, ist es besser, die Arbeit einem Fachmann anzuvertrauen. Aber Sie können den Fachmann überprüfen.

Das profilierte Blech ist relativ leicht, so dass auch das Tor leicht ist. Als Material für den Rahmen können Sie ein Stahlrohr mit rechteckigem Querschnitt 40-25 oder 50-25 mit einer Wandstärke von 2 mm und darüber verwenden.

1. Jetzt haben Profis viele Werkzeuge., einschließlich Band- oder Kreissägeblätter für Metall mit Schwenkkopf. Daher ist es besser, das Rahmenrohr mit einem Schnurrbart zu schneiden, dh 45 °. Es sieht schöner aus und lässt kein Wasser hinein.
2. Die Details der Umreifung und des Querträgers legen wir auf den Schweißtisch, mit Klammern am Tisch befestigt.
3. Machen Sie zuerst den Tack. Dies ist tatsächlich ein Punktschweißen, mit dem Sie die Diagonale ausrichten können.
4. Vorsichtige Hammerschläge schneiden die Diagonale ab.
5. Überprüfen Sie die Diagonalen.
6. Mit Klammern sichern.
7. Kochen Sie die Nähte.
8. Lass es abkühlen.
9. Klammern entfernen und Rahmen drehen. Auf der anderen Seite wieder Klammern befestigen.
10. Die Nähte kochen und abkühlen lassen.
11. Wir reinigen die Schweißnähte.
12. Gruntuem und schön.

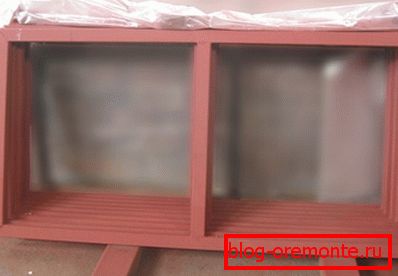

Es sollte sich so ergeben:

• Optional können Sie auch die Tücher in den Ecken, die Platte zum Anbringen des Schlosses und der Strebe schweißen. Es ist aber durchaus möglich, dies nicht zu tun.
• Wenn die Teile rostig sind, müssen Sie zuerst den Rost reinigen und die Schweißnaht entfetten.

Beachten Sie: Wenn unter Konstruktionsbedingungen geschweißt werden muss, können Sie als Montagetisch (Schweißtisch) schwere Stahlkanäle oder I-Träger verwenden, z.

Diese Balken müssen auf dem Boden oder auf dem Boden streng waagerecht montiert werden und die zu verschweißenden Teile mit Klammern daran befestigen. Wenn die Balken ungleichmäßig installiert sind, wird der Rahmen eine Kurve (Propeller) sein.

Befestigung Profilblech

Brigaden von Bauunternehmen und Bauorganisationen lieben es, gewellte Schrauben mit selbstschneidenden Schrauben zu befestigen.

• Verwenden Sie häufig Schrauben mit Bohrkopf.
• Für Bauherren ist es sehr bequem und schnell.
• Vom Kunden bezahlte Schrauben.
• Verbringen Sie wenig Zeit.

Geld erhalten und für das nächste Objekt gelassen. Und du hast Probleme. Jeder Angreifer löst mit einem Schraubenschlüssel oder einer Zange die Schrauben und dringt in die Baustelle ein.

Es gibt Fälle, vor allem im Winter, wenn nur wenige Menschen an den Standorten sind. Rasende Brigaden betreten die ZIL-131 oder KAMAZ-4320 von der Spielfeldseite und entfernen sie hintereinander: Die Tore + Pforten + streichen ihre eigenen Hände aus den Zäunen leerer Abschnitte. Nicht jeder einzelne Nachbar wagt es, mit der Brigade großer Männer und sogar mit den Drüsen in der Hand zu streiten.

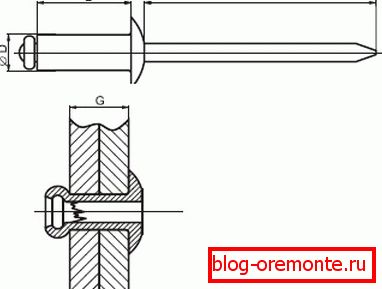

Wir empfehlen daher die Verwendung der Nieten. Dump-Verbindung ist nicht zusammenlegbar. Wenn Sie ein rechteckiges Rohr als Ader haben, ist der Kopf der Niete verborgen, und es ist unmöglich, den Zaun zu demontieren, ohne das Deck zu beschädigen.

Professionelles Blechschneiden

Wenn das Tor und das Tor mit eigenen Händen aus einem Profiblatt hergestellt werden, schneiden Sie auf keinen Fall den Boden mit einer Schleifmaschine oder einem anderen Schleifwerkzeug ab.

• Anstelle des abrasiven Schneidens kommt es zu einer extremen Erwärmung des Metalls.
• Hier brennen Zink, Kunststoffbeschichtung und alle Zwischenschichten aus.
• Daher wird der Korrosionsprozess um ein Vielfaches beschleunigt.
• Herumfliegende Funken verderben auch die Schutzschicht.

Nur Schere auf Metall oder Stichsäge. An den Stellen, an denen Sie beispielsweise mit der Hand im Gehäuse des Tors anfassen können, ist es besser, die Schnittkante mit feinem Schleifpapier zu entfernen, um die Grate zu entfernen.
