Türschließer - gerätetyp, auswahl, installation

Niemand mag es, die Tür zuzuschlagen, muss aber fest verschlossen werden, um den Wärmeabfluss aus dem Raum zu vermeiden. Für einen geräuschlosen Prozess wird ein Türschließer installiert.

Solche Konstruktionen ersetzen den Einbau von Türfedern, die beim Schließen der Türen viel Lärm verursachen. Gerätetypen, ihre Funktionen und Installationsmethoden führen zum Artikel.

Gerät und Funktionsprinzip von Türschließern

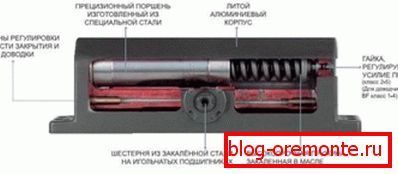

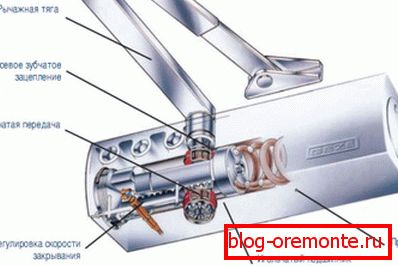

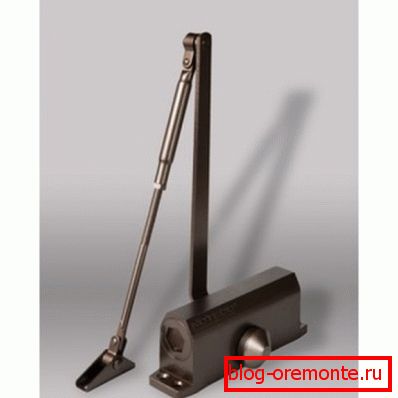

Das Hauptarbeitselement jedes Schließers ist eine hochfeste Feder, die in den Türzylinder zum Schließer gelangt. Wenn die Tür geöffnet wird, wird sie komprimiert, sammelt Energie und versetzt die Tür in den ursprünglichen Schließzustand.

Zum sanften Schließen der Öffnung im Schließer gibt es einen Ölstoßdämpfer. Das eingebaute Ventilsystem erleichtert den Ölfluss beim Öffnen der Türen von einer Kammer in die andere und beim Schließen.

Mit ihrer Hilfe wird die Bewegungsgeschwindigkeit des Öls und damit die Schließgeschwindigkeit der Türen reguliert. Die notwendige Glätte des Prozesses ergibt die Viskosität der Dämpfungsflüssigkeit und trägt zum geräuschlosen Schließen der Tür bei.

Das Design des Türschließers kann einen oder mehrere Stoßdämpfer haben, was das Wesen des Geräts nicht ändert. Die Arbeitsfeder in verschiedenen Produkten wird durch ihren Mechanismus angetrieben, der die Art des Schließers bestimmt.

Je nach Ausführung können Türzüchter verschiedene Probleme lösen:

• Stellen Sie die Schließgeschwindigkeit in zwei Bereichen ein - mit Beschleunigung bei geschlossenen Türen.
• Schützen Sie die Leinwand vor dem Hindernis.
• Sichern Sie die Türen nach dem Öffnen.

Gerätetypen

Türschließer werden nach Standort geordnet. Dies kann sein:

• Top. Am oberen Rand des Türblattes installiert. Unterschiedlicher Antriebstyp:

1. Kurbel, in der Konstruktion verwendete Schraubenfeder und Hydraulikkolben, die sich in getrennten Abteilen befinden. Dies sind recht einfache Geräte, die nicht in der Lage sind, die Bewegung der Tür oder andere Änderungen zu steuern. Gefragt nach schweren Türen;
2. gekerbt Dies ist die gebräuchlichste Konstruktion, bestehend aus einem Zahnrad, das mit dem Kolben in Eingriff steht und ihn entlang der Achse bewegt, wenn die Tür abgerissen wird. Beim Öffnen bewegt sich der Türschließer in einem Bogen. Der Teil des Hebels, der mit dem Vorrichtungskörper verschraubt ist, befindet sich senkrecht zu dem Zahnrad, dessen Achse sich vertikal durch den Türschließerkörper bewegt. Die Verzahnung greift in die Kolbenverzahnung ein. Wenn Sie sich entlang der Achse bewegen, bewegt das Zahnrad den Kolben in eine horizontale Position und klemmt die Feder. Energie wird auf dieselbe Weise angesammelt. Beim Schließen der Tür wird die Feder entspannt, die auf den Kolben in die entgegengesetzte Richtung drückt. Durch Drehen wird der Hebel mit einem Hebel zum Bewegen der Türstruktur bewegt und die Tür geschlossen.
3. mit einer gleitstange. Dies ist nicht die erfolgreichste Version der Konstruktion, bei der es keine Schulter zum Übertragen einer großen Kraft gibt, was zu einem nicht sehr zuverlässigen Betrieb des Mechanismus führt;
4. Nockenwelle. Die Nocke mit dem Aussehen eines symmetrischen oder asymmetrischen Herzens dient auch als Achse. Wenn die Tür geöffnet wird, drückt das Element die Feder gleichmäßig mit dem Öffnungskolben. Beim Schließen dehnt sich die Feder aus, der Öffnungskolben bewegt sich in die entgegengesetzte Richtung und bringt den Nocken in seine Ausgangsposition zurück. Die Tür wird mit dem Bremskolben langsamer.

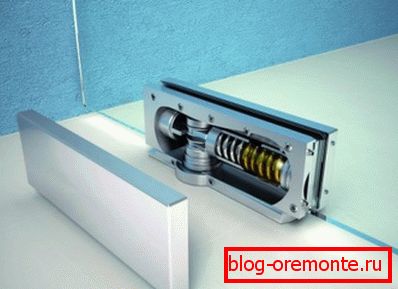

• Türschließer. Im Boden gelegen. Die Installation des Schließers dieses Typs muss während der Bauphase berücksichtigt werden. Das Gewicht der Tür hält die untere Achse, die sich in Richtung einer anderen Drehachse bewegt.

Die Konstruktion des Schließers wird für Türen mit einem Gewicht von bis zu 300 Kilogramm verwendet.

• RAMS. Diese Konstruktion ist in den Rahmen oder den Türrahmen eingebaut, und das Funktionsprinzip ist das gleiche wie bei den Bodenschließern. In diesem Fall wiegt die Tür die im Boden eingebaute Stütze. Die Drehung von der Achse des Türschließers wird durch einen in die Tür eingebauten Hebel von oben auf das Türblatt übertragen. Wenn die Tür mit einem Hebel geöffnet wird, dreht sich die herzförmige Achse. Je nach Richtung beim Öffnen der Tür beginnt sie, auf eine der Rollen zu drücken, wodurch die beiden Federn zusammengedrückt werden. Wenn Sie die Tür schließen, verläuft der gesamte Vorgang in die entgegengesetzte Richtung.

Entsprechend dem Design des Produktes werden unterteilt in:

• Linear In einer solchen Nähe gibt es kein Knie oder Details zum Einrichten des Produkts.
• Knie. Im Design gibt es ein "Knie", eine Leinwand, die beim Bewegen hervorsteht. Dies sind die zuverlässigsten und einfachsten Geräte unter den Hebelmechanismen. Es gibt zwei Möglichkeiten zum Montieren:

1. das Gehäuse des Antriebsmechanismus ist an dem Türblatt angebracht, und die Hebelvorrichtung ist an dem Kasten angebracht.
2. mögliche und umgekehrte Montageoption.

Klassifizierung von Mechanismen

Um sich mit den in Russland hergestellten Türschließern vertraut zu machen, müssen Sie GOST 5091-78 studieren. Die Hauptkriterien, nach denen der Türschließer ausgewählt wird, sind die technischen Merkmale oder die Bemühungen einer Person beim Schließen der Tür.

Gemäß GOST 5091-78 sind alle Türschließer in 7 Klassen unterteilt:

• EN1. Wird für 750 mm breite Flügel mit einem Gewicht von bis zu 20 kg verwendet.
• EN2. Das ideale Gerät für 850 Millimeter breite Tücher mit einem Gewicht von bis zu 40 kg.
• EN3. Geräte für die Flügelbreite 950 Millimeter bis zu 60 kg.
• EN4. Entworfen für Leinwände mit einer Breite von 1,1 Metern und einem Gewicht von bis zu 80 kg.
• EN5. Montiert auf der Flügelbreite von 1,25 Metern und einem Gewicht von bis zu 100 kg.
• EN6. Anpassungen dieser Klasse sind für 1,4 Meter breite Türen mit einem Gewicht von bis zu 120 kg ausgelegt.
• EN7. Solche Mechanismen sind ideal für Leinwände mit einer Breite von 1,6 Metern und einem Gewicht von bis zu 160 kg.

GOST 5091-78 gibt die Kraft an, die beim Schließen der Tür aufgebracht werden muss, gemessen in Nm (Newtonometer). Die Firma “Door Closer” gibt in ihrem Zertifikat für hergestellte Produkte die Bemühungen in Nm an. In diesem Fall können die Mechanismenmodelle derselben Klasse angehören und sind anpassbar, wobei die Kraftanwendung beim Öffnen der Türen angepasst werden kann.

Darüber hinaus bietet GOST 5091-78 eine Anleitung zu Türschließern für ihre Arbeit, wobei der Temperaturarbeitsbereich berücksichtigt wird. Dies liegt an der Tatsache, dass das zum Schmieren der Struktur verwendete Öl seine Viskosität unter dem Einfluss der Temperatur ändert. Für den Einsatz im Freien wird empfohlen, kältebeständige Geräte mit Niedertemperaturöl und Spezialverschraubungen zu installieren, die im Produktzertifikat enthalten sind.

GOST 5091-78 weist auf eine weitere Funktion hin, die bei der Auswahl eines Türschließers für die Tür berücksichtigt werden sollte - die Übertragung des Drehmoments.

Geräteauswahl

Tipp: Bevor Sie sich für einen Türschließer entscheiden, sollten Sie sich mit den Normen vertraut machen, die den Aufwand definieren, den die Türschließer bei ihrer Verwendung entwickeln. Sie entsprechen den europäischen Normen.

Das große Fassungsvermögen entspricht der höheren Klasse.

Zum Beispiel:

• Das Produkt der höchsten Klasse wird für die Montage an einer gepanzerten Metalltür ausgewählt.
• Der Low Class-Schließer wird an einem leichten Türprodukt installiert.
• Konstruktionen von 3-5 Klassen werden für einfache Eingangstüren in Innenräumen verwendet.

Bei der Auswahl eines Schließers werden die Türparameter berücksichtigt, externe Faktoren werden berücksichtigt, zum Beispiel:

• Bei der Betätigung der Vordertür, die häufig Seitenwindlasten ausgesetzt ist, sollte das Türblatt mit hochwertigen Produkten ausgestattet sein, die die Lebensdauer des Türschließers erhöhen.

Tipp: Wenn Sie mit der Größe und dem Gewicht der Tür zwei verschiedene Produktklassen verwenden können, sollten Sie erstklassigen Elementen den Vorzug geben, die einen größeren Sicherheitsspielraum bieten und somit einen längeren Betrieb des Geräts ermöglichen.

• Sie müssen bei der Auswahl eines Produkts nicht nur die Leistung berücksichtigen. Dies bedeutet nicht immer, dass eine schwere Last an einer Tür montiert ist. Wenn ein solcher Schließer an der PVC-Tür installiert wird, wird eine zusätzliche Belastung der Scharniere erzeugt, wodurch sie sich schnell abnutzen.
• Eine Kunststofftür mit kraftvollen Elementen öffnet sich hart, was bei der Benutzung der Tür zusätzliche Unannehmlichkeiten bereitet.
• Bei der Auswahl eines Türschließers für eine Tür sollte die Frostbeständigkeit berücksichtigt werden. Es gibt Modelle, die bei extremen Temperaturen von (-45 ° C) bis (+ 70 ° C) arbeiten.
• Es wird auf die Bewegungsgeschwindigkeit des Türsystems hingewiesen. Zum Beispiel sollten Geräte für Brandschutzkonstruktionen eine hohe Schließgeschwindigkeit haben, und wenn sie zu Hause verwendet werden, wird das langsame Schließen bevorzugt, insbesondere wenn Kinder und ältere Menschen im Haushalt sind. An öffentlichen Orten ist es besser, Geräte zu installieren, die die Öffnung abbremsen, wodurch der Flügel nicht gegen die Wand stößt.

Zur Bekanntschaft des Käufers mit zusätzlichen Möglichkeiten eines Produktes wird das Zertifikat an der näheren Tür angeboten. Ihre Anwesenheit garantiert, dass das gekaufte Produkt von hoher Qualität ist.

Tipp: Bei der Auswahl eines Geräts sollten Sie nach dem Zertifikat fragen. Dies gibt ein größeres Vertrauen, dass das ausgewählte Gerät über viele Jahre ordnungsgemäß funktioniert.

Übersicht der beliebten Türschließer

Nachfolgend finden Sie eine Übersicht der Türschließer der bekanntesten ausländischen Hersteller hochwertiger Produkte:

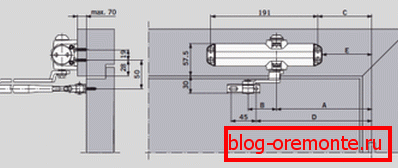

• Türschließer Dorma. Dies ist der Mechanismus des deutschen Unternehmens, dessen Merkmal das Vorhandensein von gleitendem Schub ist. Dieses Design ermöglicht es Ihnen, das Knie des Zugmechanismus zu verbergen und das Erscheinungsbild der Tür nicht zu beeinträchtigen.

• Türschließer DC-100. Dies ist eine mechanisch-hydraulische Vorrichtung zum Öffnen von Türen mit einem Gewicht von bis zu 100 kg. Es kann im Bereich von Betriebstemperaturen von (-35 ° C) bis (+ 60 ° C) arbeiten, hat zwei Bewegungsgeschwindigkeiten.

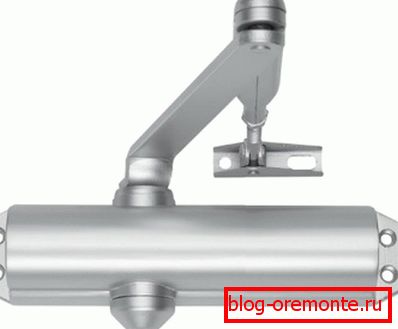

• Türschließer 80 kg von der Firma Abloy. Seine Firma produziert aus Finnland. Maximales Türgewicht bis zu 80 Kilogramm. Das Modell verfügt über einen praktischen Mechanismus zum Einstellen des Mechanismus. Das Design verfügt über ein unabhängiges Ventil, das eine sanfte Bewegung der Tür ermöglicht.

• GEZE Türbodenschließer nicht sichtbar und schließt die Pendeltüren zuverlässig und mit Nachdruck. Systeme sind für schwere Ventile und für Konstruktionen mit geringem Gewicht erhältlich. Schränke können an Feuer- und Rauchschutztüren installiert werden.

• Türschließer bis 30 kg. Der federbelastete mechanische Schließer für Türen DS19 dient zum sanften Schließen von Konstruktionen mit einem Gewicht von bis zu 30 kg. Sie zeichnen sich durch eine einzige Bewegungsgeschwindigkeit der Tür aus, die durch eine Schraube eingestellt wird. Wird für Türen mit einer Breite von bis zu 75 cm verwendet. Der Preis des Produktes ist der kleinste.

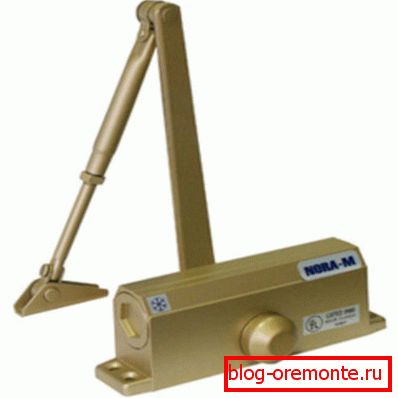

• Türschließer "NORA-M". Die minimale Anzahl von Zyklen zum Öffnen und Schließen der Tür beträgt 500.000 Mal. Die Garantie für alle Modelle gilt für 5 Jahre. Im Sortiment der Marke gibt es Türschließer „NORA-M“, deren Charakteristik es ermöglicht, die Leinwand in der offenen Position zu fixieren. Um die Tür zu schließen, müssen Sie die Leinwand in einem Winkel von 90 ° bringen und dann schließt sie sich. Bei solchen Modellen wird die Schließgeschwindigkeit der Struktur und die Überlebensgeschwindigkeit eingestellt.

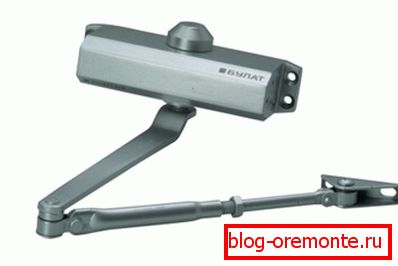

• Türschließer "Bulat"dient zum sanften, automatischen Schließen einer Tür. Wird für Kunststoff-, Holz- und Metallkonstruktionen von Leinwänden verwendet. Gerätefunktionen: Einstellung der Schließgeschwindigkeit einer Tür, Einstellung der Endbearbeitungsgeschwindigkeit. Der Temperaturbereich für den Einsatz liegt zwischen (-35 ° C) und (+ 50 ° C). Maximale Türbreite - 1,2 Meter.

• K-Dom Türschließer. Baut ein Unternehmen aus Südkorea zusammen. Das Design verfügt über einen Standardhebel. Dient zum sanften Schließen von Türen vom Rudertyp. Einbauhinweise in russischer Sprache, Verschraubungen werden in Deutschland hergestellt, der Schaft hat einen vergrößerten Durchmesser, Spezialöl macht die Konstruktion frostsicher und kann im Bereich von -45 ° C bis + 50 ° C arbeiten.

• Türschließer für Schiebetüren. Solche Geräte werden häufig an Orten des Massengebrauchs eingesetzt: in Geschäften, Krankenhäusern, Büros. Die Vor- und Nachteile der Vorrichtung solcher Strukturen sind in der Tabelle dargestellt:

Befestigungsmechanismus

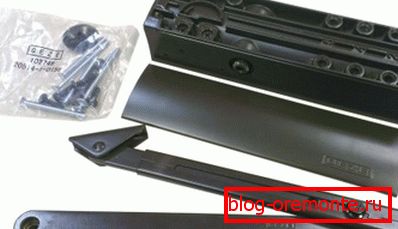

Wenn Sie ein Produkt kaufen, das mit Ihren eigenen Händen an der Tür installiert wird, müssen Sie beachten, dass das Kit Folgendes enthalten sollte:

• Näher
• Der Schub der Hebel.

• Hardware für Befestigungselemente.
• Schema oder Zeichnungen Türschließer für Montagekonstruktionen.

Beschläge können an der Eingabeeinheit installiert werden: an der Box und auf der Leinwand, abhängig vom Zweck der Türstruktur.

Die Installation ist:

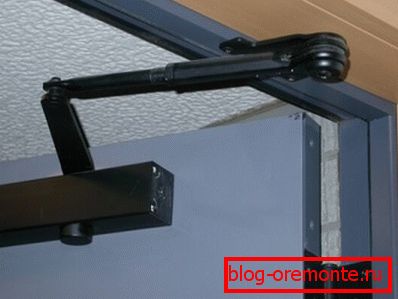

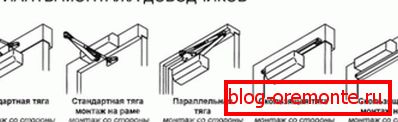

• Intern wie auf dem Foto. Dies ist die gebräuchlichste Art, Strukturen für Außentüren zu installieren, während das Produkt in der Türöffnung montiert wird.

• Im Freien

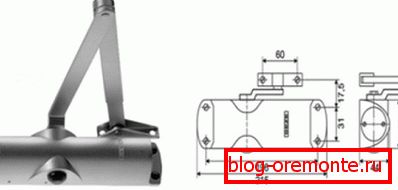

Mit dem im Set enthaltenen Installationsdiagramm in voller Größe können Sie ein Zubehör mit hoher Qualität installieren und Fehler bei der Installation vermeiden.

Dafür:

• Das Installationsschema ist an die Tür geklebt.

• Weitere Aktionen werden gemäß den Anweisungen der Anweisung ausgeführt:
• Markup ist fertig.
• Gebohrte Löcher
• Der Fall ist beigefügt.

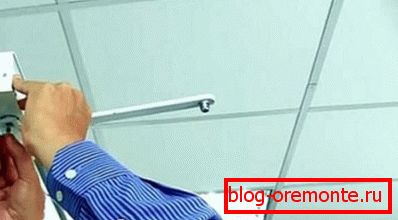

• Montierter Hebelschub.

Dies sind zwei Hälften, die durch Fäden miteinander verbunden sind.

• Der Hebel ist in der Länge verstellbar, was den Winkel der Türöffnung von ungefähr 90 ° bestimmt.
• Bei ordnungsgemäßer Installation aller Strukturelemente arbeitet das Gerät effizient und fehlerfrei.

Ausführlicher zeigt die Installation von Closers Video in diesem Artikel.

Nähere Einstellung

Die korrekte Einstellung der installierten Elemente kann durchgeführt werden, wenn Sie sich für die Einstellung mit den Schrauben beschäftigen, die Teil des Designs sind.

Viele Modelle verfügen über spezielle Schrauben, die sich auf der dekorativen Abdeckung des Gehäuses befinden. Bei einigen befinden sich die Schrauben an der Vorderseite des Gehäuses und sind mit 1 und 2 gekennzeichnet. Die Schraube 1 stellt die Änderung des Öffnungswinkels der Tür ein, sie kann 180 ° erreichen. Schraube 2 ändert die Schließgeschwindigkeit des Flügels.

Beim Einstellen des Türschließers:

• Der Öffnungswinkel des Türflügels variiert zwischen 90 ° und 180 °.
• Die Schließbeschleunigung wird durch Verstellen der Schraube 2 eingestellt.
• Die Tür öffnet sich zum Arbeitswinkel und wird freigegeben.
• Durch Drehen der Schraube 2 kann die Laufruhe des Türflügels um 15 ° eingestellt werden, um ein sicheres Schließen zu gewährleisten.
• Großer Aufwand bei der Umsetzung der Anpassung lohnt sich nicht.
• Nach einer 1/4 Umdrehung der Schraube schließen sich die Türen mit einer spürbaren Verlangsamung.

Closer kann längere Zeit verwendet werden, wenn die Einstellung regelmäßig vorgenommen wird. Es ist zu beachten, dass das erzwungene Ankleben der Türen zum Lüften und Unterstützen mit verschiedenen Objekten zu einer Erhöhung der Belastung der Stopfbuchsen und des Schließkolbens führen kann.

Dies führt dazu, dass Öl aus der Karosserie austritt und der Türschließer außer Betrieb gerät. Um die Frage zu beantworten, wie der Türschließer richtig gefüllt wird, hilft nur ein Fachmann. Jedes Design hat seine eigenen Eigenschaften.

Kümmern Sie sich um den Türschließer

Um die Lebensdauer des Türschließers zu maximieren, müssen Sie die Funktionsfähigkeit dieses Mechanismus erhalten. Überprüfen Sie regelmäßig den Status der wichtigsten Teile:

• Um Probleme mit dem Auftreten von Korrosion zu vermeiden, sollten regelmäßige Metallfragmente behandelt und zur Glätte geschmiert werden.
• Die Einstellungen müssen in regelmäßigen Abständen entsprechend den Parametern der Tür angepasst werden.
• Sie können nichts unter die offene Tür stellen.
• Sie können die Tür nicht "nach" ziehen, um diesen Vorgang zu beschleunigen.
• Es ist kontraindiziert, der Tür beim Schließen zu helfen und sie zu halten.

Unabhängig davon, ob es sich um einen eingebauten Türschließer oder um einen anderen Typ handelt, können Sie bei ordnungsgemäßer Installation und Bedienung eines solchen Geräts das Öffnen und Schließen der Türen steuern. Dies verhindert das Zerbrechen von Glas und manchmal das Herausfallen der Wand im Haus, wenn Metalltüren installiert werden.
