Türschließer: gestaltungsmöglichkeiten und anforderungen an

Türen mit Stopp oder Schwingtüren müssen oft kontrolliert geschlossen werden. Dies ist nicht nur in Fällen wichtig, in denen ein großer Personenstrom durch sie strömt, sondern auch, wenn es starke Zugluft gibt. Eine Vorrichtung, die als Türfolger bezeichnet wird, kann das Schließen der Bahn steuern.

In unserem Land werden diese Geräte nach der Norm P 56177 hergestellt, die 2014 mit dem weltweit führenden Hersteller von Tür- und Fenstersystemen entwickelt wurde: der deutschen Firma GEZE. Sie und ich können nur hoffen, dass zum Beispiel der Türschließer "Diplomat" aus Serbien den Produkten des heimischen Herstellers in Qualität und Design etwas überlegen ist.

Klassifizierungsschilder Schließer

Das erste Zeichen, auf das der Türschließer eingestuft wird, ist sein Zweck. Vielmehr ist es bei allen Geräten gleich: Schließen. Die Türen selbst und die Installationsmöglichkeiten sind jedoch unterschiedlich. Sie erfahren mehr darüber, nach welchen Kriterien sie klassifiziert werden.

Trennung nach Zweck

Es gibt fünf Arten von Geräten:

• Gemeinkostenoption (DN) - im oberen Vorraum der Schwingtür eingebaut.
• Einsteckschloss (DV) - ist auch für Pendeltüren konzipiert und wird oben installiert.
• Gerät zum Einbau in den Boden (DP): untere Installation an den Türen mit einer Veranda.
• Der Schließer für Türen vom Pendeltyp (DM).
• Geräte mit zusätzlichen Funktionen ausgestattet - Meistens ist es tot, aber beim Öffnen kann es zu Abschreibungen kommen. Kurz mit den Buchstaben DF bezeichnet.

Wie wird die Klasse bestimmt?

Es gibt auch eine Unterteilung in Klassen, die von der maximalen Breite und dem maximalen Gewicht der Leinwand abhängt. Nachdem Sie die folgende Tabelle durchgesehen haben, erfahren Sie, wie Sie den richtigen Türschließer auswählen.

Dies ist das zweite Klassifizierungsmerkmal:

• Es gibt Klassen I, II und III, die den Zuverlässigkeitsgrad des Geräts widerspiegeln. Dies ist das dritte Zeichen, mit dem verschiedene Arten von Türschließern klassifiziert werden.

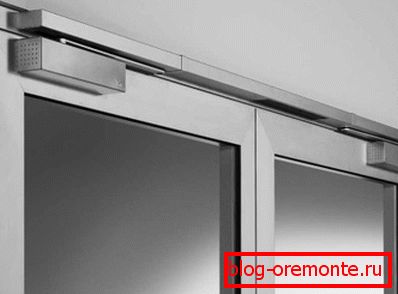

• Das vierte Zeichen gibt an, ob Schließer für Brandschutztüren verwendet werden können. 0- kann nicht; 1- kann.

• Das fünfte Klassifizierungsmerkmal sind die Bedingungen, unter denen das Gerät betrieben werden kann. Es gibt nur zwei Optionen: H - Normalbedingungen bei Temperaturen von -15 +40 Grad; Der Buchstabe M bezeichnet frostbeständige Schließer für Türen, die bei Temperaturen unter -15 Grad betrieben werden können.

Das letzte, sechste Zeichen sind die drei Klassen, die die Korrosionsbeständigkeit des Geräts bestimmen. Die widerstandsfähigsten gegen Feuchtigkeit sind Geräte, die zur Klasse I gehören, Klasse III ist die niedrigste. Der Preis des Geräts hängt nicht nur vom Herstellungsmaterial und der Komplexität der Konstruktionslösung ab, sondern auch von der Klasse des Türschließers.

Kennzeichnung und Vollständigkeit

Die Kennzeichnung der Schließvorrichtung sollte alle 6 Klassifizierungsmerkmale widerspiegeln. Es codiert den Namen, die Klasse, die Nummer und die Buchstabenbezeichnung des Typs und des Produkttyps sowie die Nummer der Norm, für die es erstellt wurde.

Обратите внимание! Например, марка ДПДФ 310Н2 означает, что это напольный доводчик с функцией дохлопа; для дверей шириной 95 cm и весом 60кг; первой категории безотказности; не может ставиться на противопожарные двери; должен эксплуатироваться только в нормальных условиях; имеет среднюю коррозийную устойчивость. Автодоводчики дверей импортного производства, помечаются ещё и двумя дополнительными буквами СЕ.

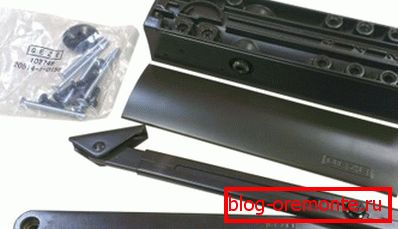

Diese Kennzeichnung sowie das Herstellungsdatum und das Warenzeichen des Herstellers sollten nicht nur auf dem näheren, sondern auch auf den Bauteilen angebracht sein. Das Markenzeichen befindet sich normalerweise auf der Vorderseite des Produkts, die wir auf dem Foto oben sehen.

Die Markierung befindet sich in der Regel auf der Rückseite des Gehäuses. Ist der Schließer jedoch ein Loch, kann die Markierung durch Entfernen der Schutzabdeckung abgelesen werden.

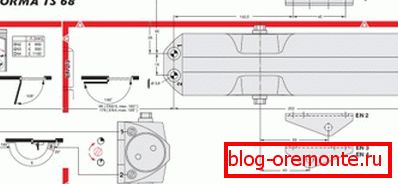

Dem Produkt liegen nicht nur die Betriebs- und Wartungsanweisungen für das Gerät bei, sondern auch die Vorlagenvorlage in Originalgröße, die Sie oben sehen. Damit kann das Schließgerät von jedem installiert werden. Der Klarheit halber bieten wir an, das Video anzusehen: "Türschließer installieren".

Ausführungen für Schließer und Anforderungen an sie

Eine der Hauptanforderungen von GOST an Schließvorrichtungen ist die Verwendung von korrosionsbeständigen Materialien und Beschichtungen bei ihrer Herstellung. Aus diesem Grund wurden für die Herstellung solcher Geräte Stahl und kalibrierter Stahl sowie Zink-, Aluminium-, Kupfer-Zink- und Aluminiumoxid-Zink-Legierungen verwendet.

Wenn das Gerät über Kopf ist

Obwohl sich die Türschließvorrichtung strukturell unterscheiden kann, gibt es allgemeine Anforderungen, die alle Modelle erfüllen müssen.

• Zunächst sollten sie die Öffnung der Leinwand nicht unter 90 Grad ermöglichen. Wenn die Tür ein Pendel ist - dann in jede Richtung. Die Schließzeit der rechtwinklig geöffneten Tür sollte zwei bis fünf Sekunden betragen.
• Ungeachtet des Öffnungswinkels der Tür, der von ihrer Klasse bestimmt wird, muss der Türflügel um mindestens 70 Grad geschlossen werden. Wenn es sich um einen magnetischen Türschließer handelt, erfolgt das endgültige Schließen aufgrund der anziehenden Eigenschaften des Magneten. In einer anderen Ausführungsform kann dies eine Vorrichtung des Typs DF sein, die mit einer Dohlop-Funktion ausgestattet ist.

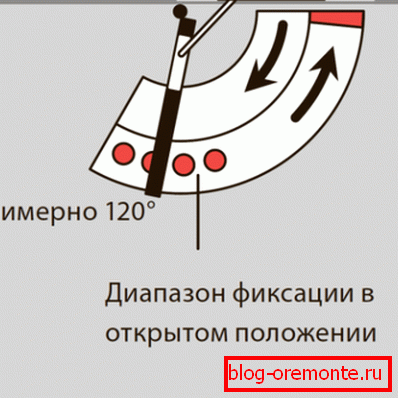

• Das Produkt kann als Qualität betrachtet werden, wenn es möglich ist, die Position der Leinwand in Bezug auf den Karton oder den angrenzenden Flügel so anzupassen, dass der Unterschied nicht mehr als 1 Grad beträgt. Außerdem sollte die Leinwand in extremen Positionen sicher fixiert sein: geschlossen und offen.

Anforderungen an eingebaute Schließer

Alle DV- und DP-Schließer müssen mit einer Öffnungsdämpfungsfunktion ausgestattet sein, das heißt, das Gerät muss es verlangsamen, bis es die extrem geöffnete Position erreicht.

• Wenn wir uns die weit geöffneten 90 Grad merken. Die Leinwand, das Segment des Pfades beim Schließen bis zur Marke von 65 Grad, ist eine Zone der Verzögerung. Ein Qualitätsgerät sollte mindestens 20 Sekunden Zeit haben, um diese Zone zu passieren.
• Diese Eigenschaft des Schließers wird als Funktion des Verlangsamens des Schließens der Bahn bezeichnet. Die Anforderungen des Standards gelten auch für die Zeit, die erforderlich ist, um die Schließverzögerung manuell zu überschreiben. Dieser Indikator sollte 15,3 kp / m nicht überschreiten.
• Die maximale und minimale Einstellung des Türschließers entsprechend der Schließkraft sollte alle Anforderungen der Norm gewährleisten - einschließlich derjenigen, die allen Gerätetypen gemeinsam sind. Bei den speziell eingebauten Mechanismen sollten sie in der Endphase auch ein beschleunigtes Schließen ermöglichen. Das heißt, die dohlop-Funktion für eingebettete Schließer ist erforderlich.

Alle Regler, über die Zusatzfunktionen gesteuert werden, sind im Gerätegehäuse verborgen und werden durch ein spezielles Werkzeug aktiviert. Das Design eines näheren - und insbesondere eingebetteten - Modells sollte einen ungehinderten Zugang zum Mechanismus ermöglichen, ohne dass es demontiert werden muss.

Das Gehäuse des Geräts muss unabhängig von seinem Typ abgedichtet sein und die Möglichkeit des Austretens von Flüssigkeit ausschließen, um den Betrieb des Mechanismus sicherzustellen.

Konstruktive Merkmale von Schließern

Um das Türblatt zu öffnen, muss es von einer bestimmten Kraft beeinflusst werden. Ein Teil davon beim Öffnen und beim Schließen - die volle Anstrengung, je näher, übernimmt.

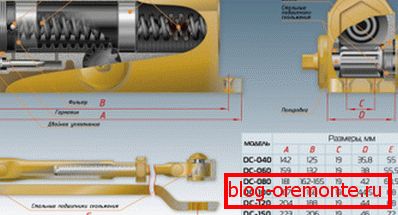

Meistens wird es durch eine Feder angesammelt, die beim Öffnen der Tür zusammengedrückt wird. Ohne zu bewegen, bewegt sie die Leinwand einfach in ihre ursprüngliche geschlossene Position.

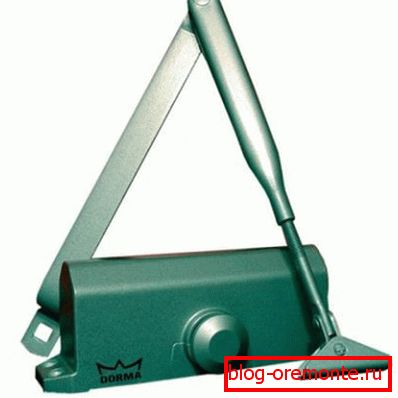

• Meistens werden Verschlüsse an Flügeltüren oben installiert. Tatsache ist, dass die Embedded-Version nur bei der Anordnung des Bodenbelags oder seiner Reparatur installiert werden kann. In der überwiegenden Mehrheit haben Schließer vom DN-Typ ein Federdesign. Neben der Feder haben sie ein Getriebe mit einem Getriebekolben, aufgrund dessen es sich bewegt.

• Mit dem Kolben ist ein Ende des Schließhebels verbunden, der die Kraft durch die Feder aufnimmt. Sie bewegt sich in einem Bogen und öffnet oder schließt die Tür sanft. Trotz der Tatsache, dass dies die beliebteste Option ist, ist sie heute nicht die beste.

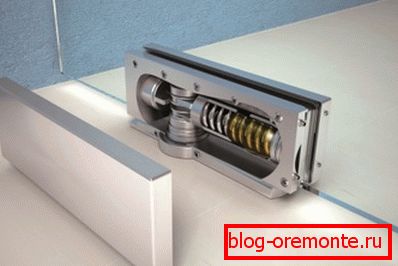

• Nockenantriebsoptionen erschienen viel später, und Experten halten sie für das Optimum. Der Hauptteil eines solchen Türschließers ist die Nocke. Sie befindet sich zwischen der Öffnung und den Bremskolben und steht über Rollen mit den benachbarten Elementen in Verbindung.
• Es kommt auch nicht ohne Feder aus: Beim Öffnen der Bahn wirkt der Kolben durch den Nocken auf sie. Beim Schließen wird die Feder gerade und der Bremskolben wird aktiviert, wodurch verhindert wird, dass die Tür mit Gewalt schlägt. In diesem Fall steigt der Öffnungskolben in seine ursprüngliche Position an.

Beachten Sie! Nockenverschlüsse haben ein viel höheres Maß an Kontrolle über das Schließen der Bahn, was zudem regulierbar ist. Ihre Gehäuse sind kompakter, was für eingebettete Geräte besonders wertvoll ist. Da es keinen Leistungshebel gibt, zeichnen sich DV-Geräte durch ein hohes Drehmoment aus.

Die Laufruhe eines solchen Türschließers wird durch den Einbau einer Kraftschließrolle gewährleistet. Bei einer Karusselltür wird sie in der Mitte der Öffnung platziert, bei einer Pendeltür - gegen die Wand.

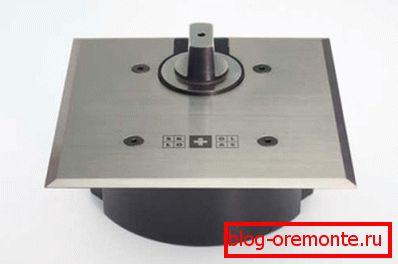

Wir stellen nur fest, dass nicht jedes Modell des Schließers in der Mitte der Öffnung positioniert werden kann. Wenn wir über den grundsätzlichen Unterschied bei der Konstruktion von Geräten für die Decken- und Bodenmontage sprechen, ist im Wesentlichen die Hauptsache das Vorhandensein oder Fehlen eines Hebels.

Fazit

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

Wenn diese Werte überschritten werden, gibt es nur einen Ausweg - zwei Schließvorrichtungen an der Tür anzubringen. Es ist wünschenswert, die Schließer mindestens um eine Klasse höher als erforderlich auszuwählen. Das Video in diesem Artikel wird Ihnen bei dieser Aufgabe helfen.
